Токарные станки по металлу ЧПУ с горизонтальной станиной

Расположение шпинделя на токарном станке можно менять в зависимости от параметров заготовок и выбранного варианта компоновки. Благодаря такой возможности сегодня в ассортименте токарного оборудования представлены горизонтальные, вертикальные и модели с наклонной станиной. При однотипной конструктивной составляющей каждый образец имеет свои преимущества и используется для выполнения конкретных задач.

Подробнее

  • Токарные станки с ЧПУ серии KE - это знаменитые станки 16А20Ф3, разработанные Советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ» и внедренные на производстве завода SMTCL
  • Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе
  • На станках установлен модернизированный усиленный шпиндель с крутящим моментом 850 Нм, что является лучшим показателем в своем классе. На шпинделе установлены высокоточные подшипники NSK (Япония)
  • Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения
  • На шпиндель установлена многоступенчатая коробка скоростей с автоматическим переключением диапазонов. Каждый диапазон имеет бесступенчатое регулирование скорости вращения шпинделя за счет установки частотного преобразователя HIWIN (Тайвань)

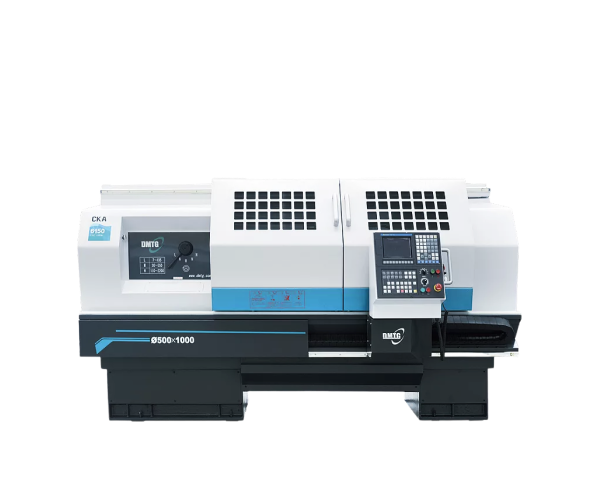

  • 16А20Ф3 производства DMTG (№1 в Китае, №3 - в мире)
  • 3-х диапазонная коробка скоростей, переключение режимов линейными актуаторами Hiwin (Тайвань)
  • Система ЧПУ Fanuc или Siemens, подшипники NSK (Япония)
  • Усиленный шпиндель с крутящим моментом 1300 Нм
  • Высокоточные токарные обрабатывающие центры HEADMAN серии HCL спроектированы для высокожесткой и прецизионной токарной обработки:
  • ОСОБАЯ ТОЧНОСТЬ
    • Точность позиционирования по осям X/Z –   ± 0,006 мм
    • Повторяемость по осям X/Z – ± 0,003 мм
    • Биение шпинделя на длине 20 мм - 0,002 мм
    • Биение шпинделя на длине 300 мм - 0,005 мм
    • Балансировка шпинделя – 0,3 г. мм
  • ВЫСОКАЯ СКОРОСТЬ
    • Ускоренные перемещения по осям X/Z – 15 / 20 м/мин
    • Время смены инструмента – 0,15 сек
  • УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ
    • Мощность электродвигателя – 11 кВт
    • Крутящий момент – 142 Нм
    • Усилие зажима револьверной головки 3600 кгс
    • Хиртовое зацепление револьверной головки через торцевые эвольвентные зубья, обеспечивает более плавное и быстрое позиционирование, а также высокую жесткость при обработке
  • Съем до 10 мм на сторону
  • Усиленный шпиндель с крутящим моментом до 6150 Нм
  • Масса обрабатываемой заготовки до 6т
  • Бесступенчатое регулирование скорости

Технические параметры и особенности горизонтальных токарных станков с ЧПУ

Основное назначение токарных горизонтальных станков – обработка деталей из сплавов черных и цветных металлов, в том числе – их внутренних и наружных поверхностей, выполнение винторезных работ. Оборудование обладает способностью выполнять все виды токарных операций, а также – нарезать резьбу: метрическую, модульную, дюймовую.

Появление числового программного управления позволило не просто усовершенствовать станки, но и упростить их эксплуатацию и обслуживание. Основные отличия моделей с ЧПУ – наличие удобного пульта управления и открывающегося кожуха. Последний исключает распространение по внутреннему пространству станка мелких частиц металла, стружек, капель смазывающей и охлаждающей жидкостей. Кроме того, кожух предотвращает травмирование оператора, способствуя соблюдению условий труда на производстве.

Еще одна конструктивная особенность станков с ЧПУ – система привода подач суппорта как вдоль, так и поперек вращения оси вращения детали. При этом тип передач привода может быть различным. В настоящее время наиболее распространен тип «винт – гайка качения», конструктивные особенности которого исключают негативное воздействие повышенной силы трения и отличаются незначительным люфтом. Дальнейшее усовершенствование станков позволяет отказаться от приводов с деталями вращения в пользу сервоприводов с высокой скоростью перемещения и исключительной точностью подач до одного микрометра.

Купить прецизионный токарный станок с ЧПУ  в Ассоциации КАМИ

Для выгодного приобретения станка или горизонтального токарного обрабатывающего центра воспользуйтесь предложением нашей компании. В каталоге представлен огромный выбор фирменного оборудования с ЧПУ, качество которого подтверждено соответствующими сертификатами. На все станки предоставляется полный комплект сопроводительной документации. При необходимости, наши специалисты могут подготовить проектные документы и расчеты, подобрать технику под конкретные производственные задачи и организовать доставку запчастей для ремонта и обслуживания станков.
