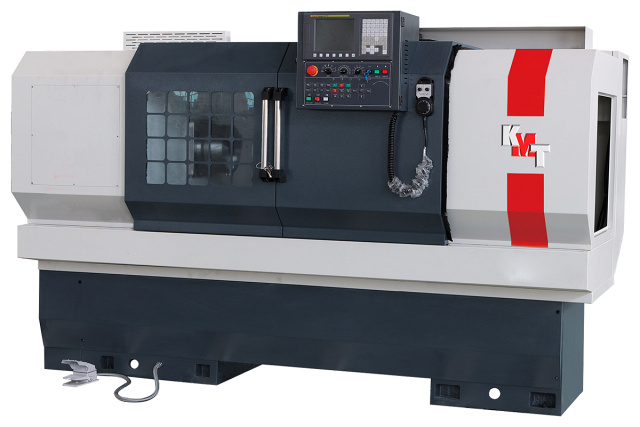

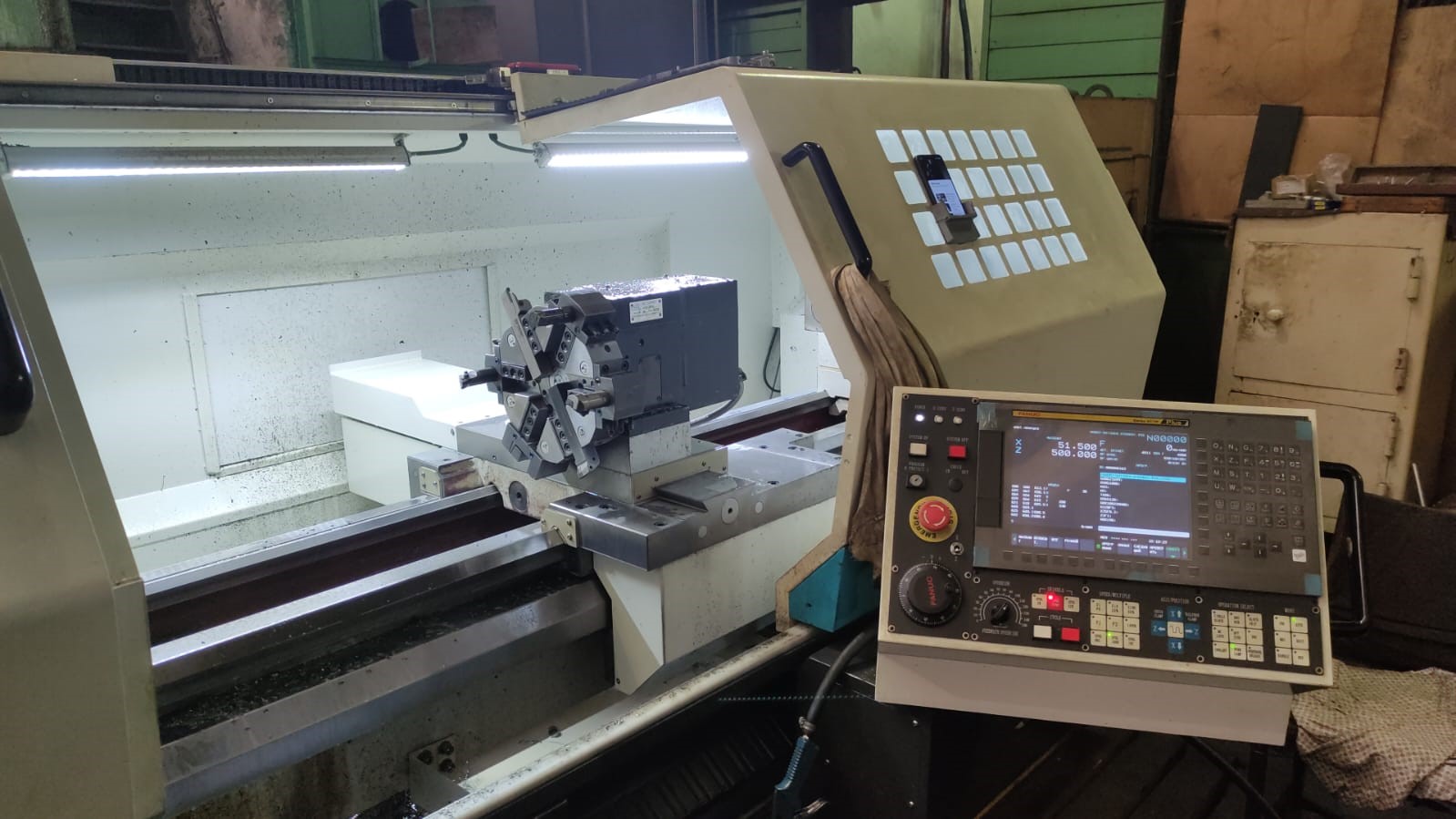

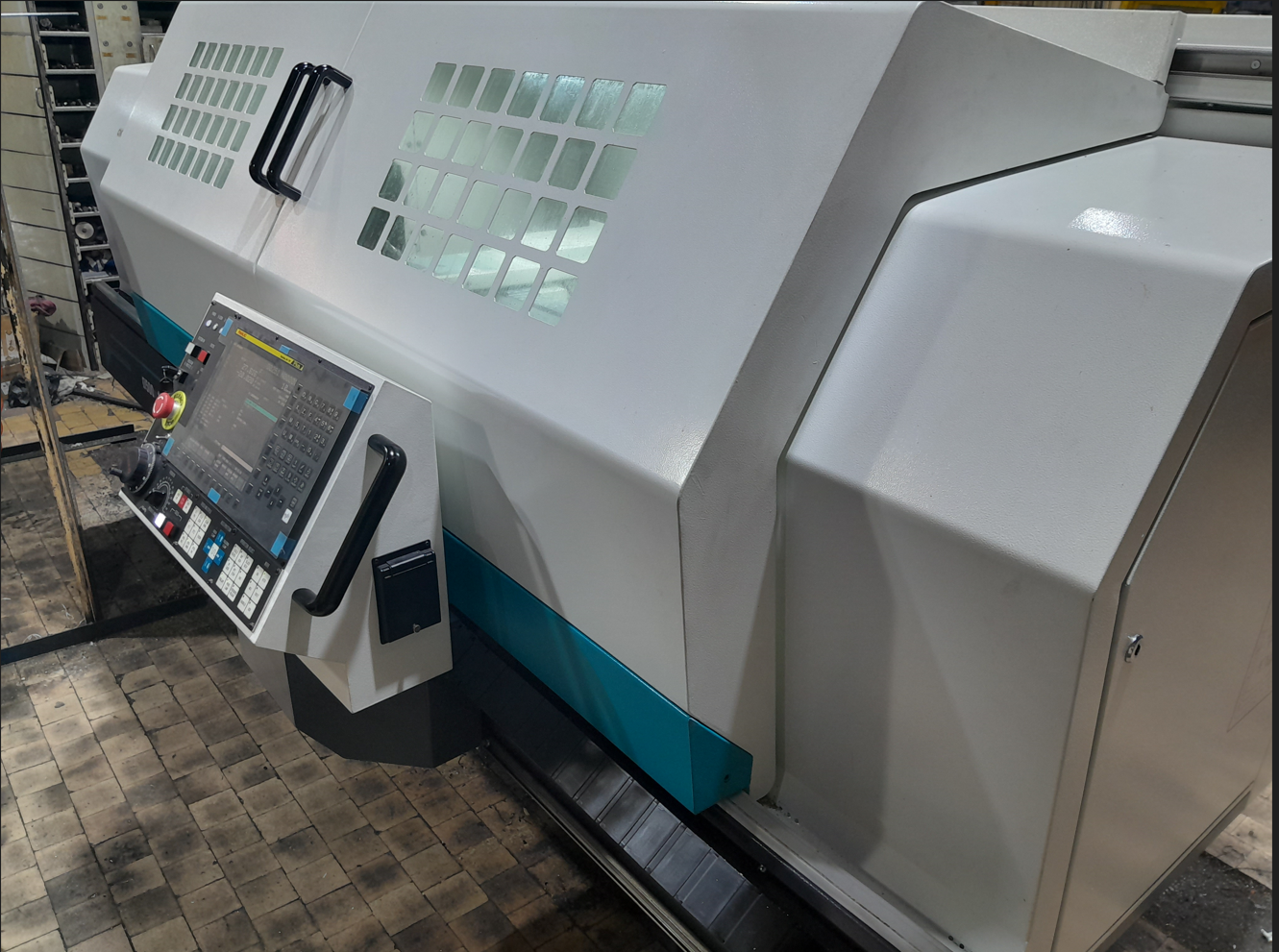

Токарный станок с ЧПУ KMT. Серия KE

KMT
КитайКитай
1 793 015 р
В лизинг
Общая сумма лизинга2 330 920 Р
Ежемесячный платеж23 907 Р
Первый платеж896 508 Р
Срок лизинга60 месяцев
от 23 907 р/мес
Подробнее о доставке
1 $ = 75.47 P
Цена рассчитана по курсу ЦБ РФ на 26.11.2020
Связь с ведущим специалистом
face-company

Макс. Ø обработки: 400 - 800 мм

РМЦ: 750 - 3000 мм

Мощность: 5,5 - 15 кВт

Вес: 1400 - 5400 кг

ЛИЗИНГ НА СПЕЦИАЛЬНЫХ УСЛОВИЯХ:

Модель КЕ80/2000 (Fanuc)
Авансовый платёж 287 706 ₽ (5%)
12 месяцев удорожание 0%
Ежемесячный платёж 457 575 ₽ (с учётом НДС)
Экономия по налогу на прибыль 963 101 ₽
Общая сумма договора 5 778 606 ₽

НАЗНАЧЕНИЕ:

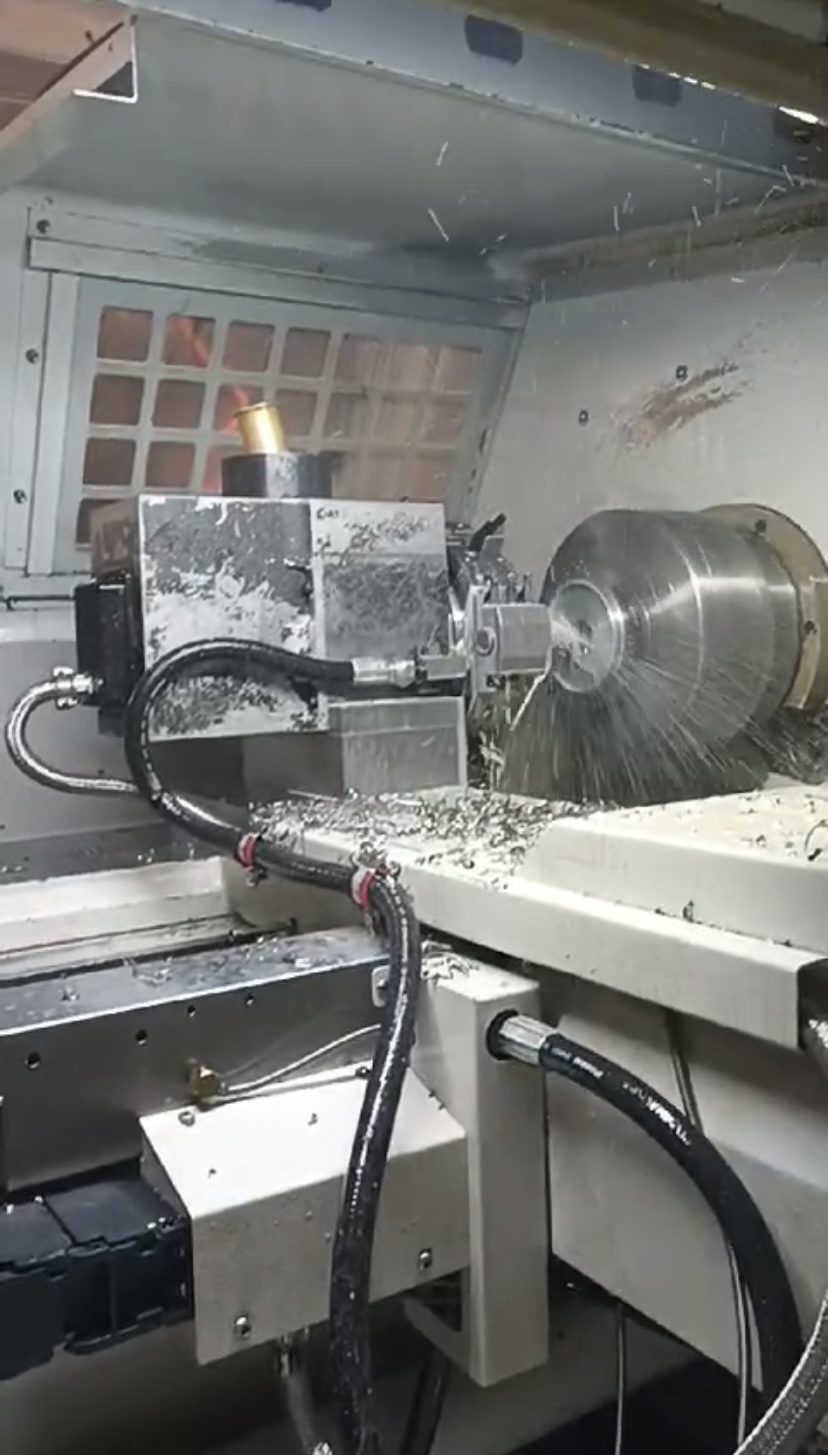

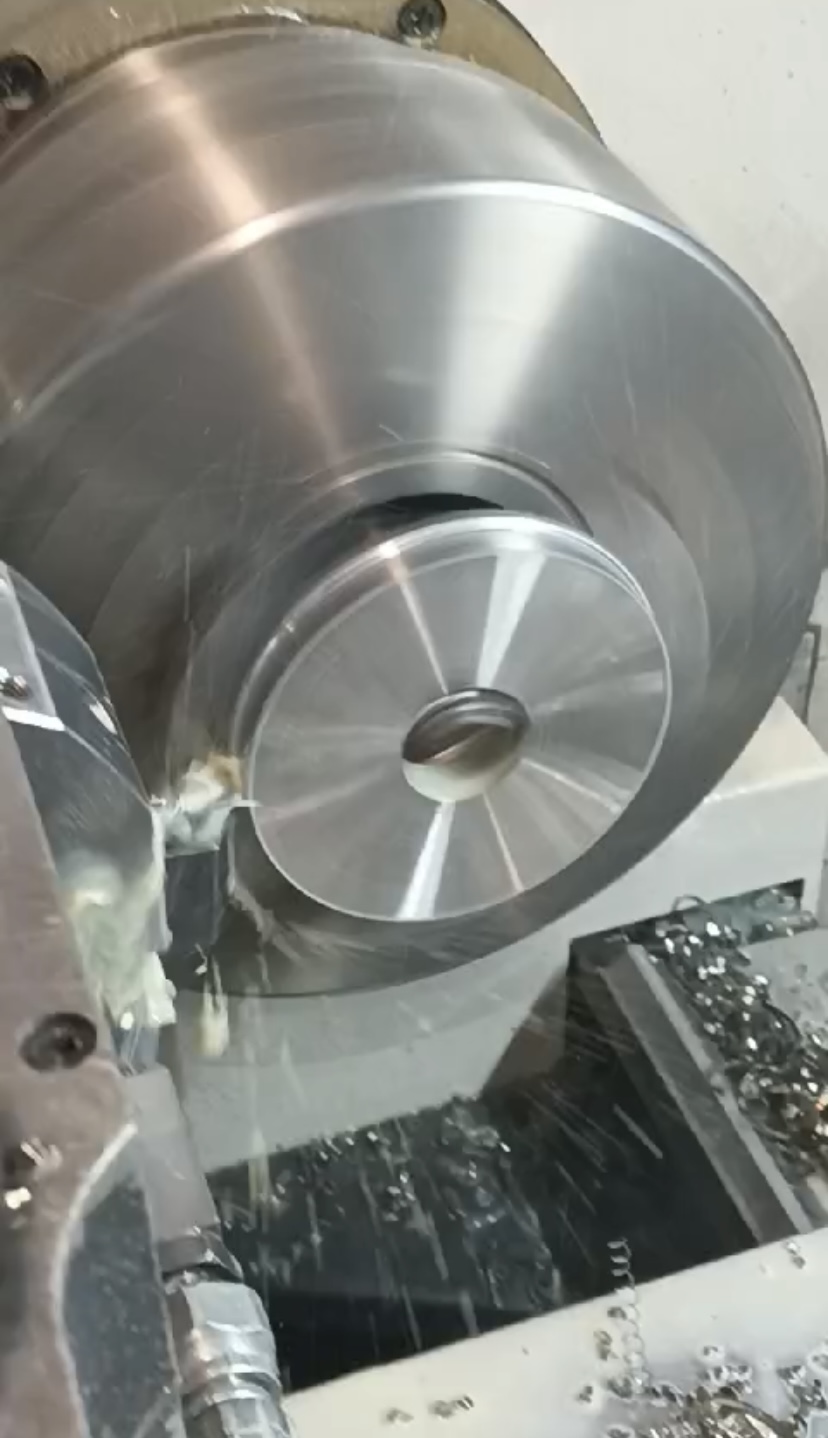

Данная серия станков с высокой скоростью и точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов.

Станки нашли широкое применение в автомобилестроении, приборостроении, деталей электроники, аэрокосмической, военной и других отраслей промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки. Новая серия токарных станков с ЧПУ серии КЕ является усовершенствованной версией, в которой были полностью оптимизированы дизайн и конструкция.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Серия токарных станков с ЧПУ серии КЕ применяются во всех отраслях машиностроительной индустрии, а также в автомобильной промышленности и приборостроении.

Автомобильная промышленность

Машиностроение

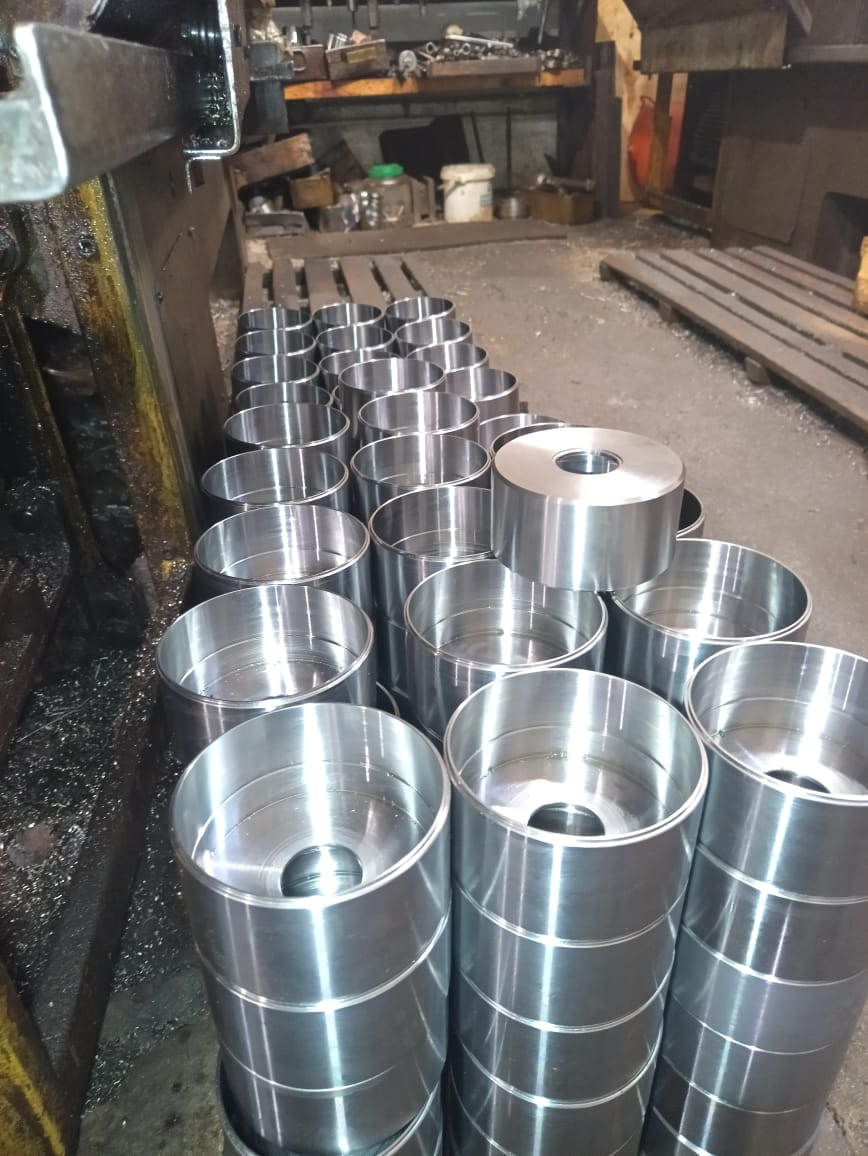

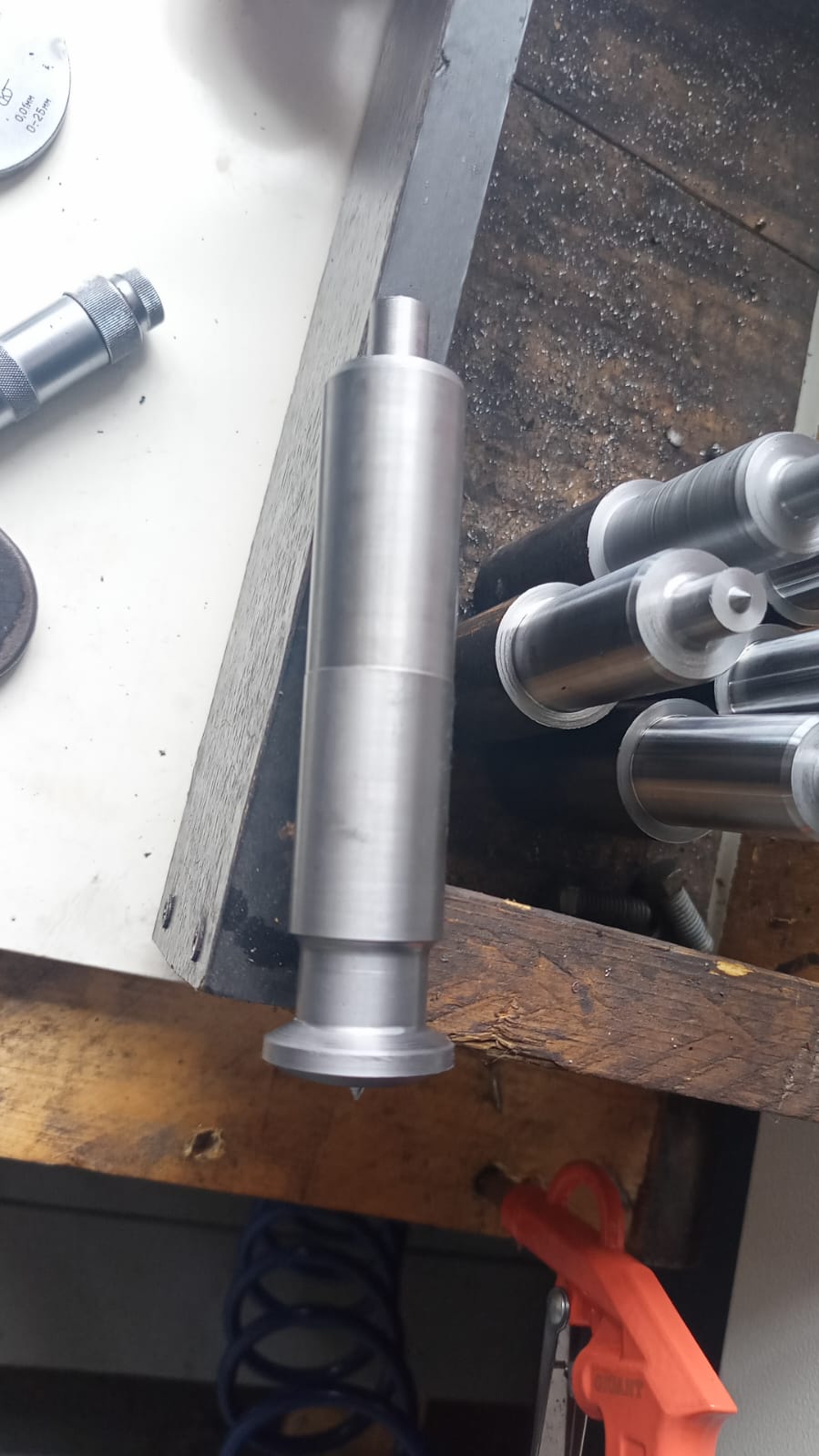

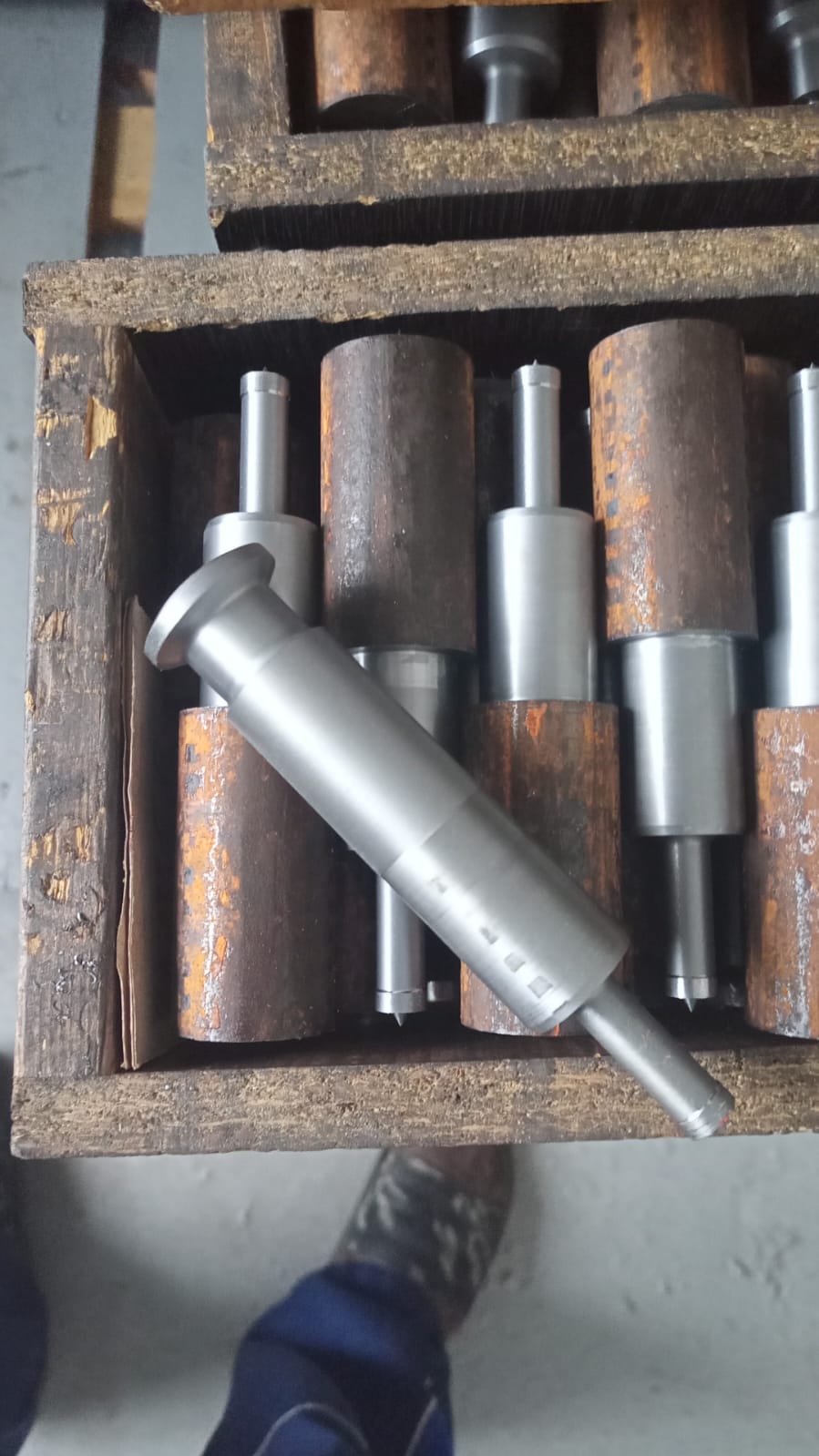

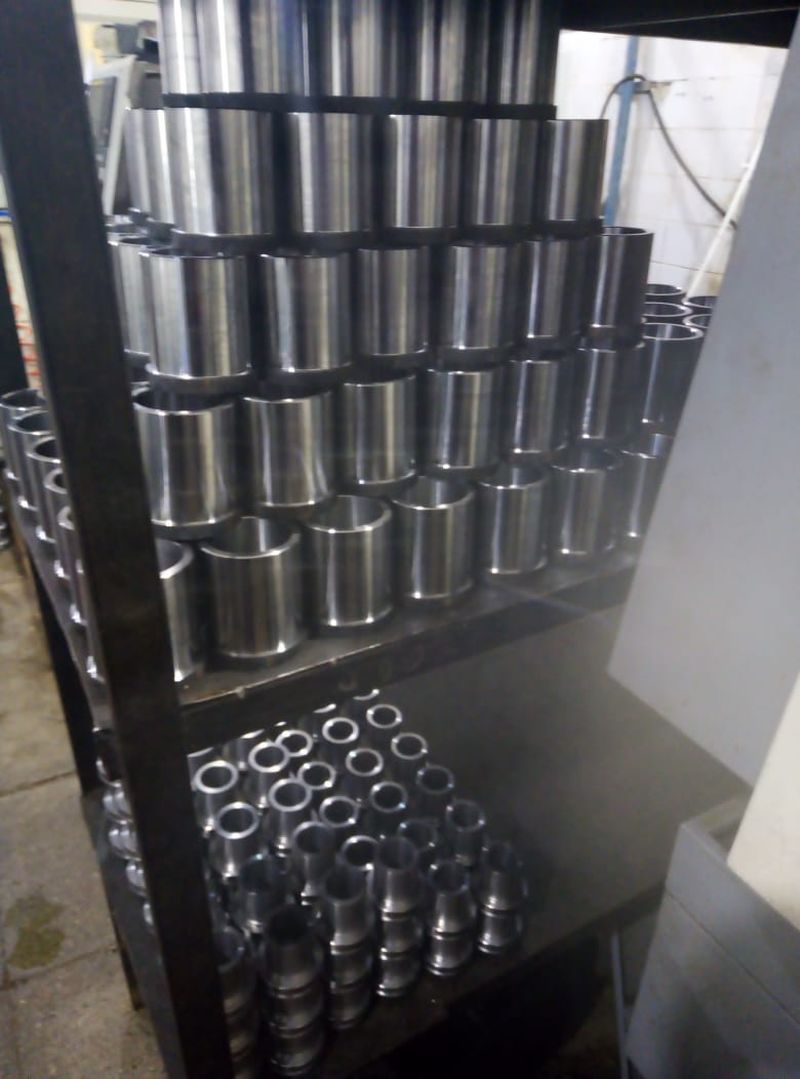

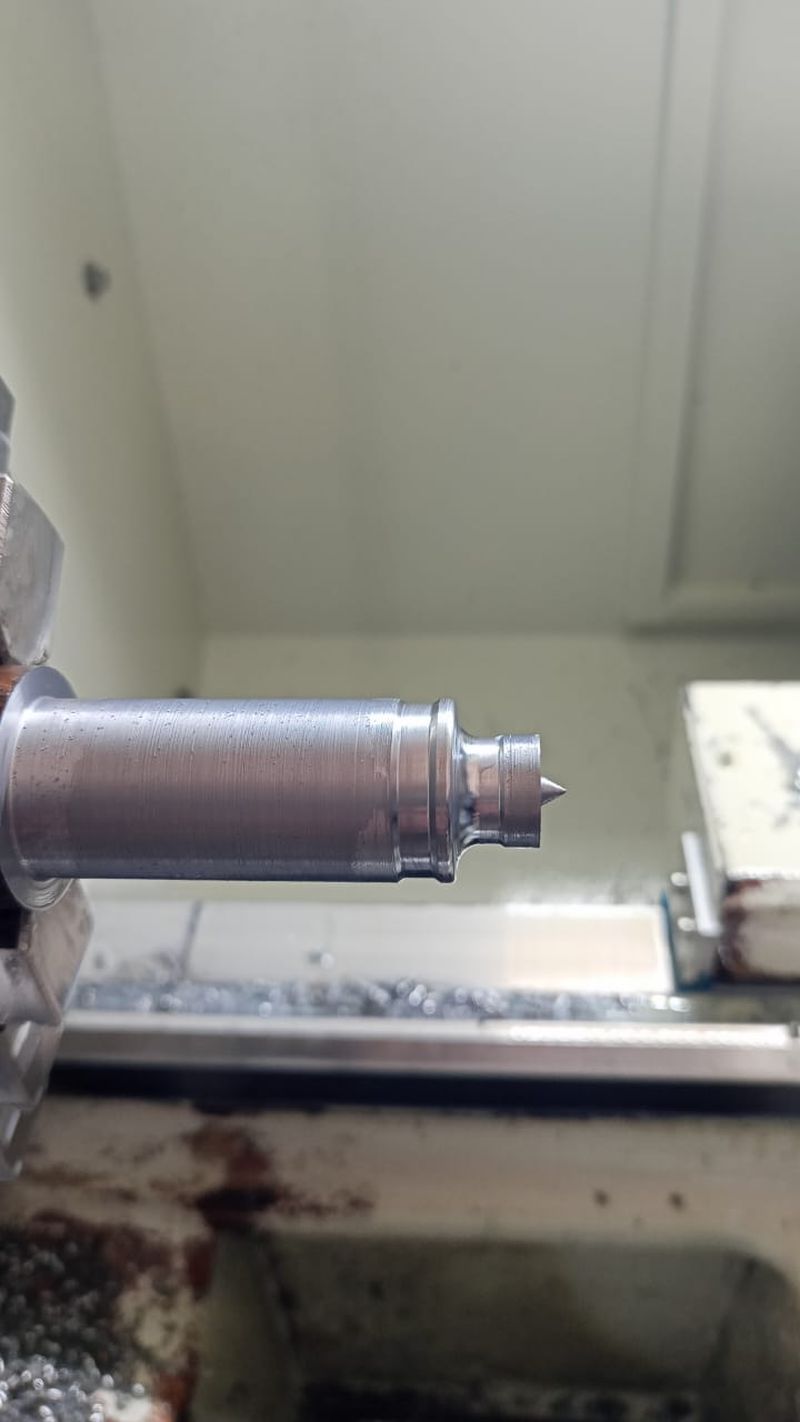

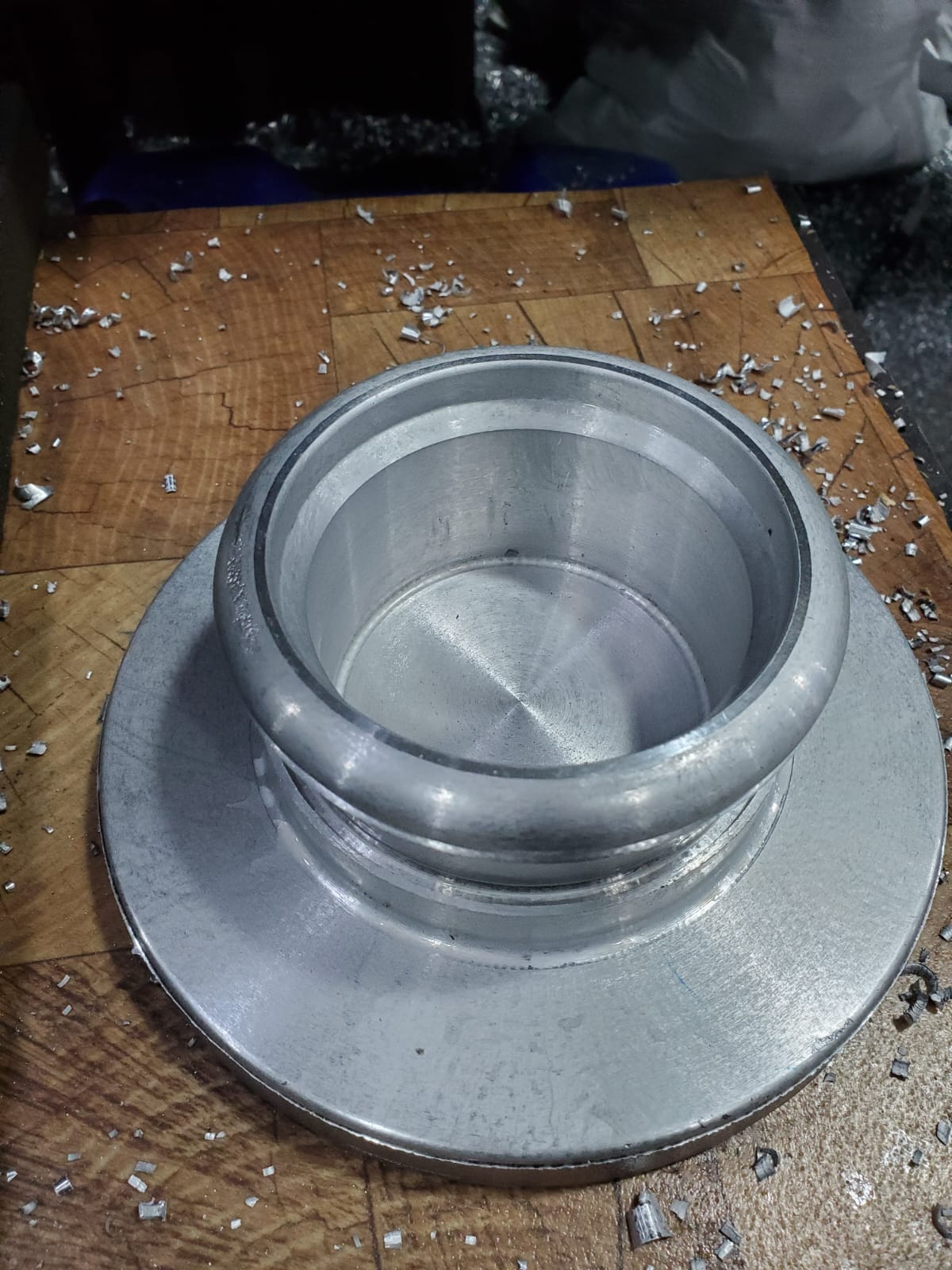

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

 kmt-ke-qz-poluch1.jpg kmt-ke-qz-poluch2.jpg kmt-ke-qz-poluch3.jpg kmt-ke-qz-poluch4.jpg


СХЕМЫ ОБРАБОТКИ:




ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Токарные станки с ЧПУ серии KE — это знаменитые станки 16А20Ф3, разработанные Советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ».
  • Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
  • Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения.
  • Шестипозиционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

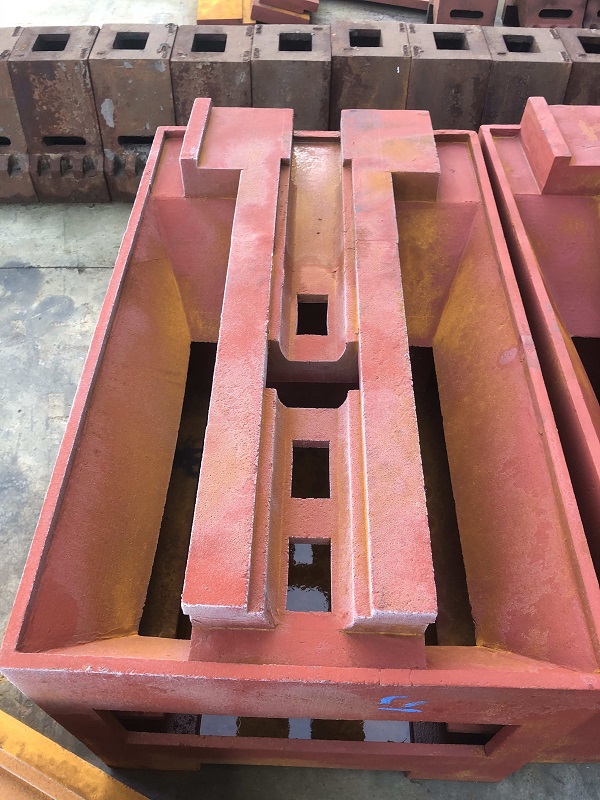

kmt-ke-qz-konst1.jpg ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА

Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

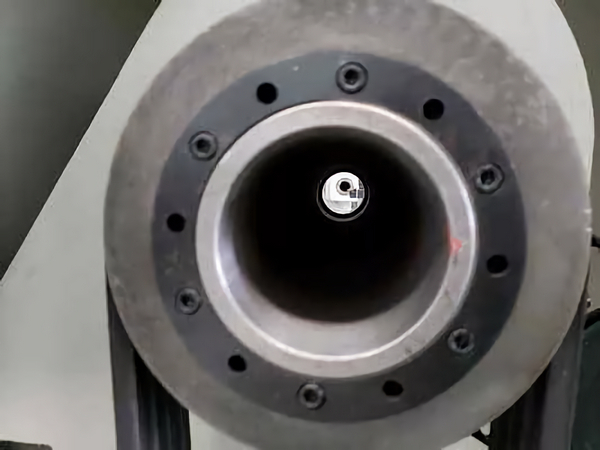

kmt-ke-qz-konst2.jpg УВЕЛИЧЕННОЕ ОТВЕРСТИЕ В ШПИНДЕЛЕ

В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60 / 82 / 105 мм, соответственно для моделей КЕ 36 / 50 / 80, что значительно расширяет технологические возможности обрабатываемых прутков.

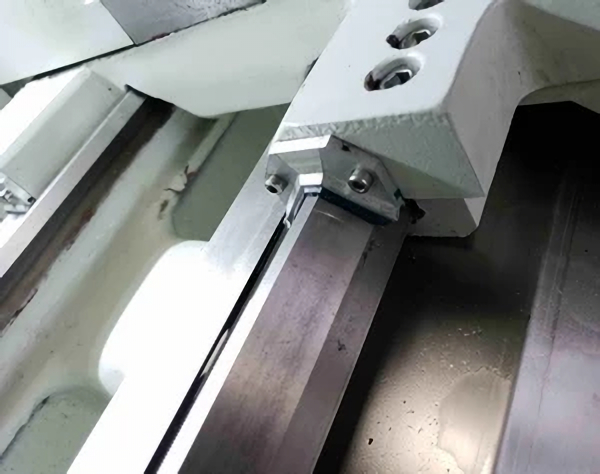

kmt-ke-qz-konst3.jpg НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

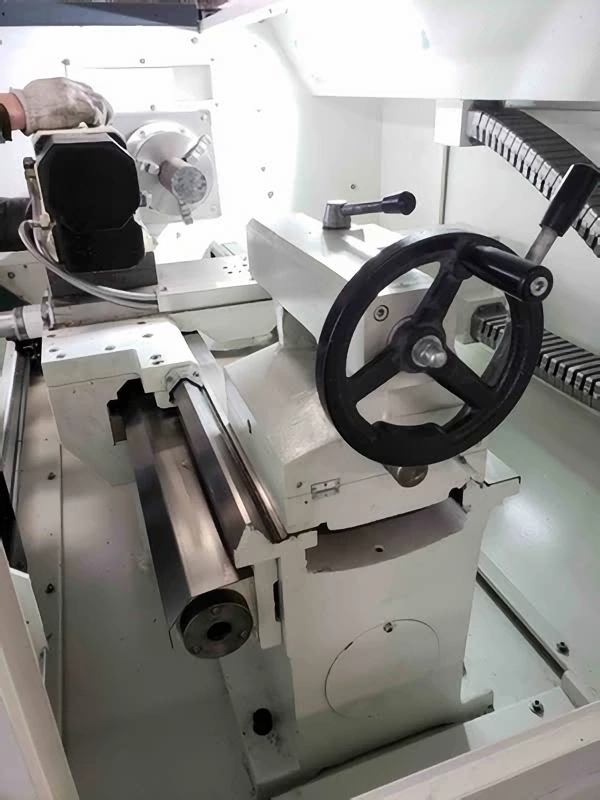

kmt-ke-qz-konst4.jpg РУЧНАЯ ЗАДНЯЯ БАБКА

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.

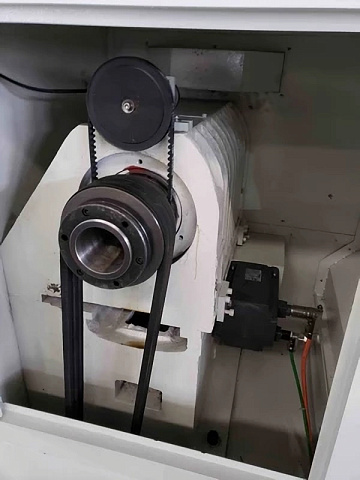

kmt-ke-qz-konst5.jpg ШПИНДЕЛЬНАЯ БАБКА МОДЕЛЕЙ КЕ 36 / 50 / 56

На токарных станках с ЧПУ моделей КЕ 36 / 50 / 56 передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Максимальный крутящий момент достигает – 142 / 257 / 378 Нм соответственно для моделей КЕ 36 / 50 / 56, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 2 - 5 мм на сторону.

Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.

На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

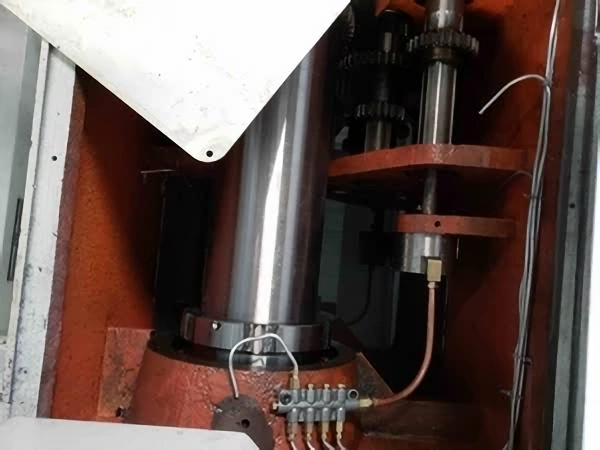

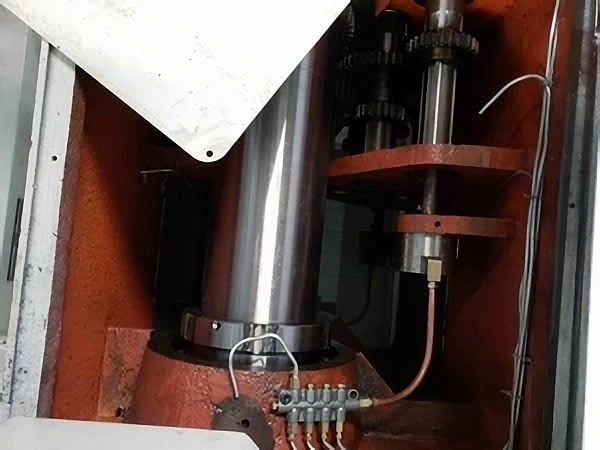

kmt-ke-qz-konst6.jpg ШПИНДЕЛЬНАЯ БАБКА МОДЕЛИ КЕ 80

На токарном станке с ЧПУ модели КЕ 80 установлен двухступенчатый редуктор, который обеспечивает максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3 - 6 мм на сторону. Переключение диапазонов осуществляется вручную.

Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

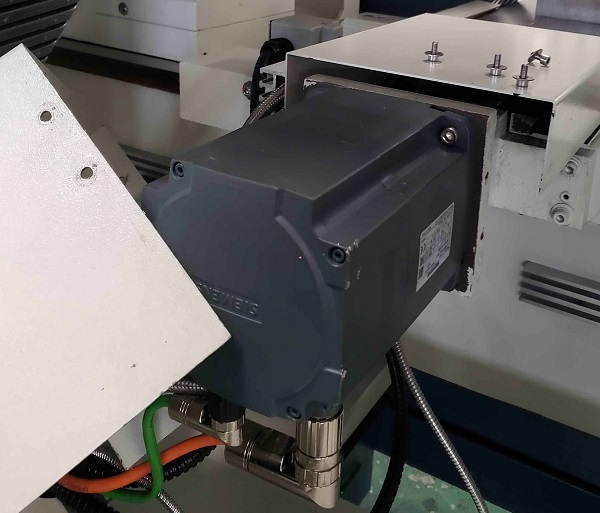

ПРИВОДЫ ПОДАЧ ПО ОСЯМ X / Z

На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.

• Высокая скорость перемещений по осям X / Z: 4 / 7 м/мин;
• Дискретность перемещений: 0,001 мм;
• Точность перемещений по осям X / Z: 0,010 мм;
• Плавность хода и надежность.




СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

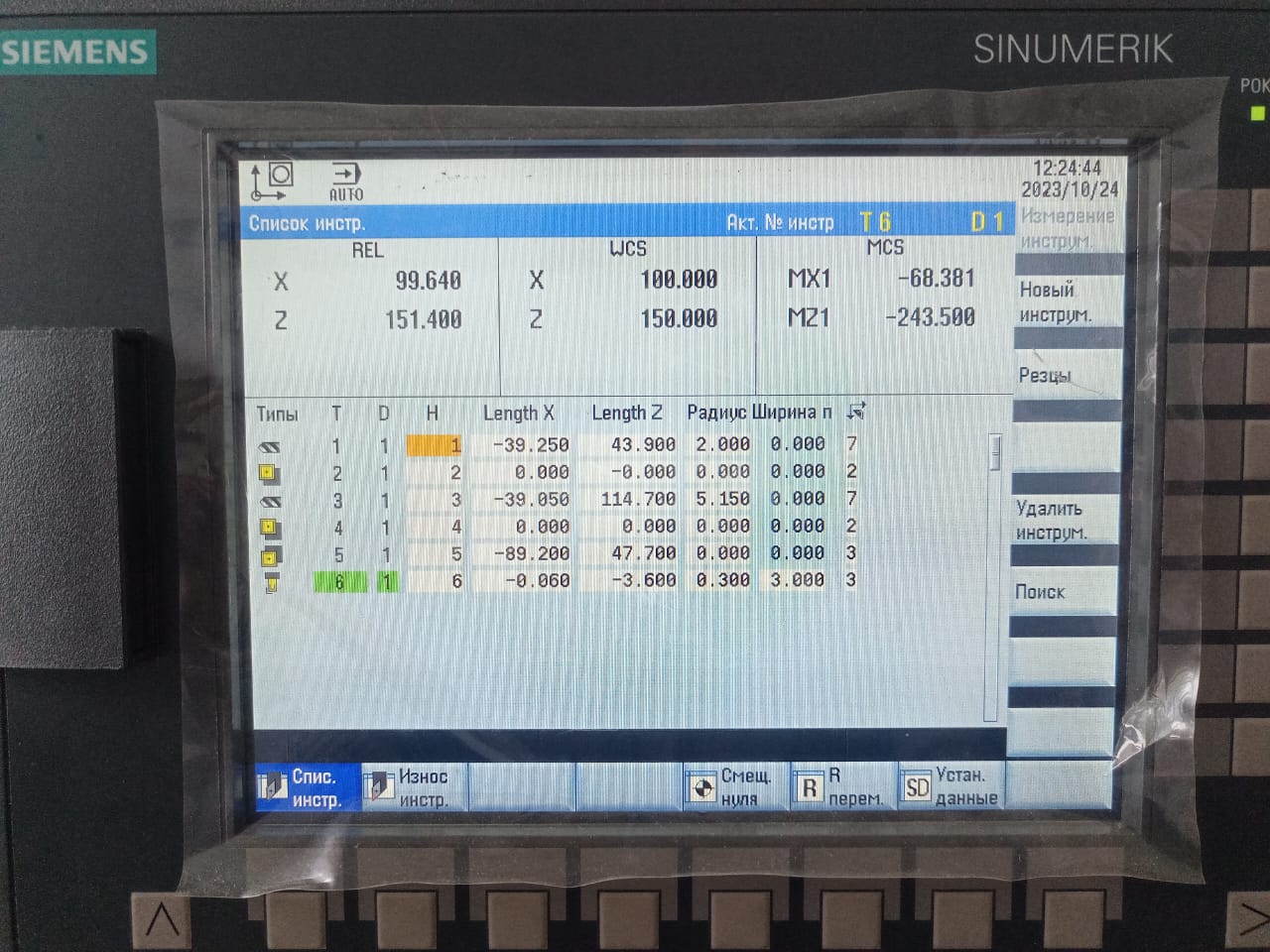

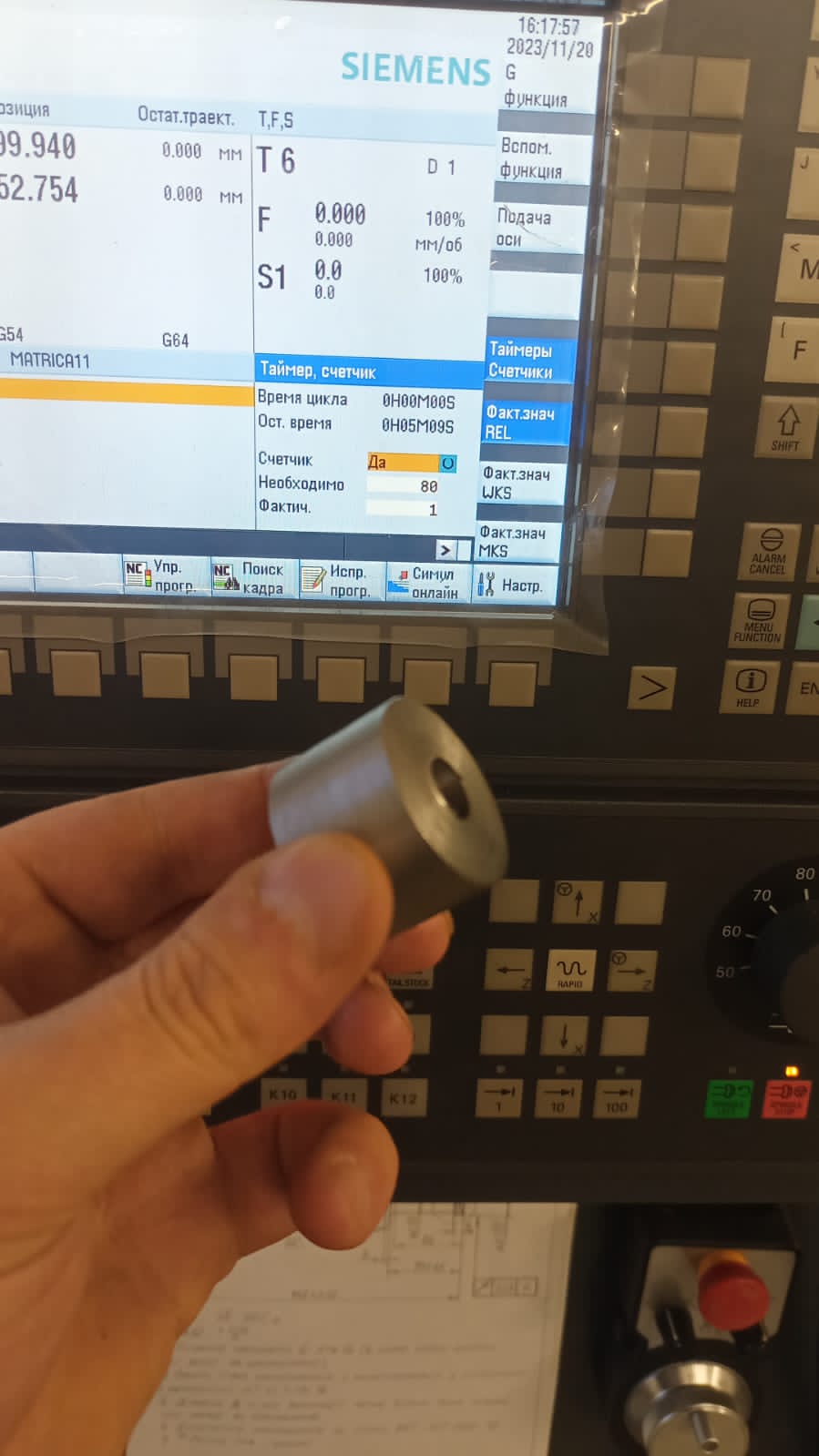

СИСТЕМА ЧПУ SIEMENS SINUMERIK 808D ИЛИ FANUC
МОЩНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ ГЛАВНОГО ПРИВОДА 7,5 КВТ / 11 КВТ / 15 КВТ
БЕССТУПЕНЧАТОЕ РЕГУЛИРОВАНИЕ СКОРОСТИ ШПИНДЕЛЯ

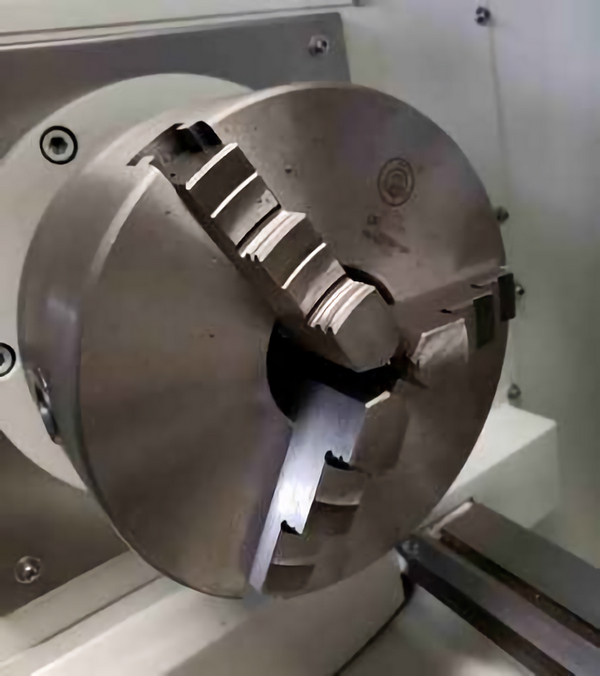

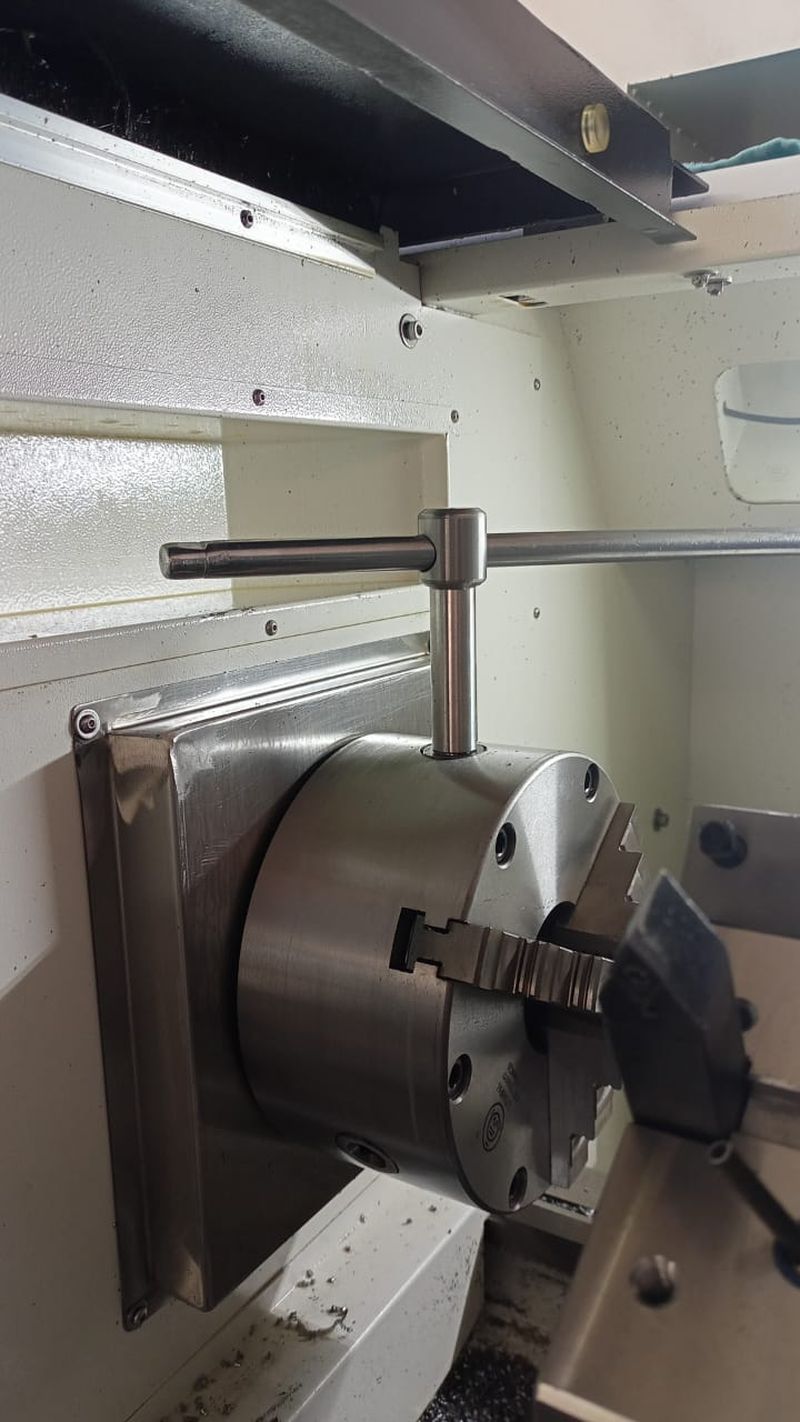

3-КУЛАЧКОВЫЙ РУЧНОЙ ПАТРОН
КОМПЛЕКТ МЯГКИХ И КАЛЕНЫХ КУЛАЧКОВ

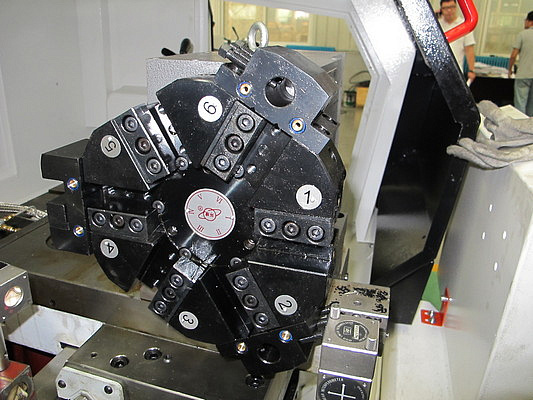

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
СИСТЕМА ПОДАЧИ СОЖ ЧЕРЕЗ РЕВОЛЬВЕРНУЮ ГОЛОВКУ
НАСОС ПОДАЧИ СОЖ ПОВЫШЕННОГО ДАВЛЕНИЯ

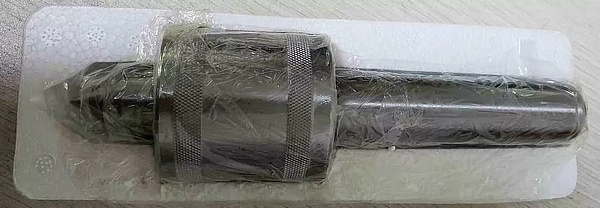

ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
СИСТЕМА ПОДАЧИ СОЖ
ПОДВИЖНЫЙ И НЕ ПОДВИЖНЫЙ ЛЮНЕТЫ (ДЛЯ РМЦ 1000/1500/2000)
КОНДИЦИОНЕР ЭЛЕКТРОШКАФА
СЕ СТАНДАРТ ЭЛЕКТРОШКАФА, КОМПОНЕНТЫ SIEMENS
МАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТИЯ ДВЕРИ
LED ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ
МАХОВИК ПЕРЕМЕЩЕНИЙ ПО ОСЯМ (MPG)
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
КОМПЛЕКТ ВСПОМОГАТЕЛЬНОЙ ОСНАСТКИ ДЛЯ РЕВ. ГОЛОВКИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НА РУССКОМ ЯЗЫКЕ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

3-КУЛАЧКОВЫЙ ПОЛЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН ПРОИЗВОДСТВА КИТАЙ ИЛИ ТАЙВАНЬ В КОМПЛЕКТЕ С ГИДРОСТАНЦИЕЙ
ГИДРАВЛИЧЕСКАЯ ПИНОЛЬ ЗАДНЕЙ БАБКИ

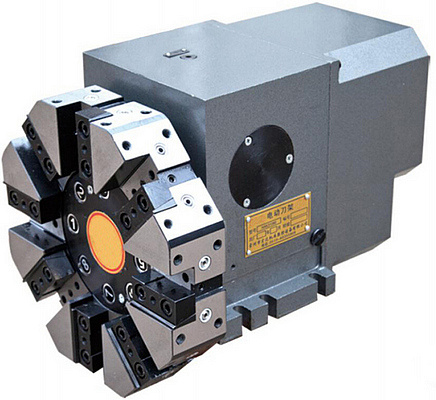

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
Модель КЕ36 КЕ50 КЕ56 КЕ80
Диаметр патрона, мм 200 250
250 305
Максимальный диаметр обработки над станиной, мм 400
500
560
800
Диаметр пиноли задней бабки, мм
55 75 100 102
Ход пиноли задней бабки, мм
195 180 180 305
Конус пиноли задней бабки
МТ4 МТ5 МТ5 МТ5
Ширина направляющих станины, мм 330
400
400 460
Мощность электродвигателя главного привода, кВт
5,5 7,5 11,0 15,0
Перемещение по оси X, мм 360
500
500
450
Перемещение по оси Z, мм 750 / 1000 / 1500
1000 / 1500 / 2000
1000 / 1500 / 2000
1500 / 2000 / 3000
Быстрые перемещения по осям X / Z, м/мин
4 / 7 5 / 8 5 / 8 5 / 8
Конус шпинделя А2-6 A2-8
A2-8
A2-11
Диаметр отверстия в шпинделе, мм 66
86
86 105
Максимальный устанавливаемый диаметр над станиной, мм
240 280 320 540
Максимальная длина обработки, мм
750 / 1000 / 1500
1000 / 1500 / 2000
1000 / 1500 / 2000
1500 / 2000 / 3000
Сечение инструмента, мм х мм
20 х 20
25 х 25
25 х 25
32 х 32
Диапазон скоростей вращения шпинделя с гидравлическим патроном, об/мин
30 - 2500
30 - 1800
30 - 1800
-
Диапазон скоростей вращения шпинделя с механическим патроном, об/мин
30 - 2000
30 - 1600
30 - 1600
15 - 100; 100 - 500; 150 - 1000
Мощность помпы СОЖ, кВт
0,18
0,18
0,2
0,2
Габаритные размеры:
Длина станка с гидравлическим патроном, мм
2750
3340
3340
3800
Ширина станка с гидравлическим патроном, мм
3000
3730
3730
4350
Высота станка с гидравлическим патроном, мм
3500 / 1340 / 1600
4190 / 1600 / 1830
4190 / 1600 / 1830
5280 / 1600 / 1830
Длина станка с механическим патроном, мм
2290
2930
2930
3320
Ширина станка с механическим патроном, мм
2540
3320
3320
3900
Высота станка с механическим патроном, мм
3040 / 1340 / 1600
3780 / 1600 / 1830
3780 / 1600 / 1830
4830 / 1600 / 1830
Вес, кг 1400 / 1550 / 1750
2750 / 3100 / 3450
2800 / 3150 / 3500
4100 / 4600 / 5400
