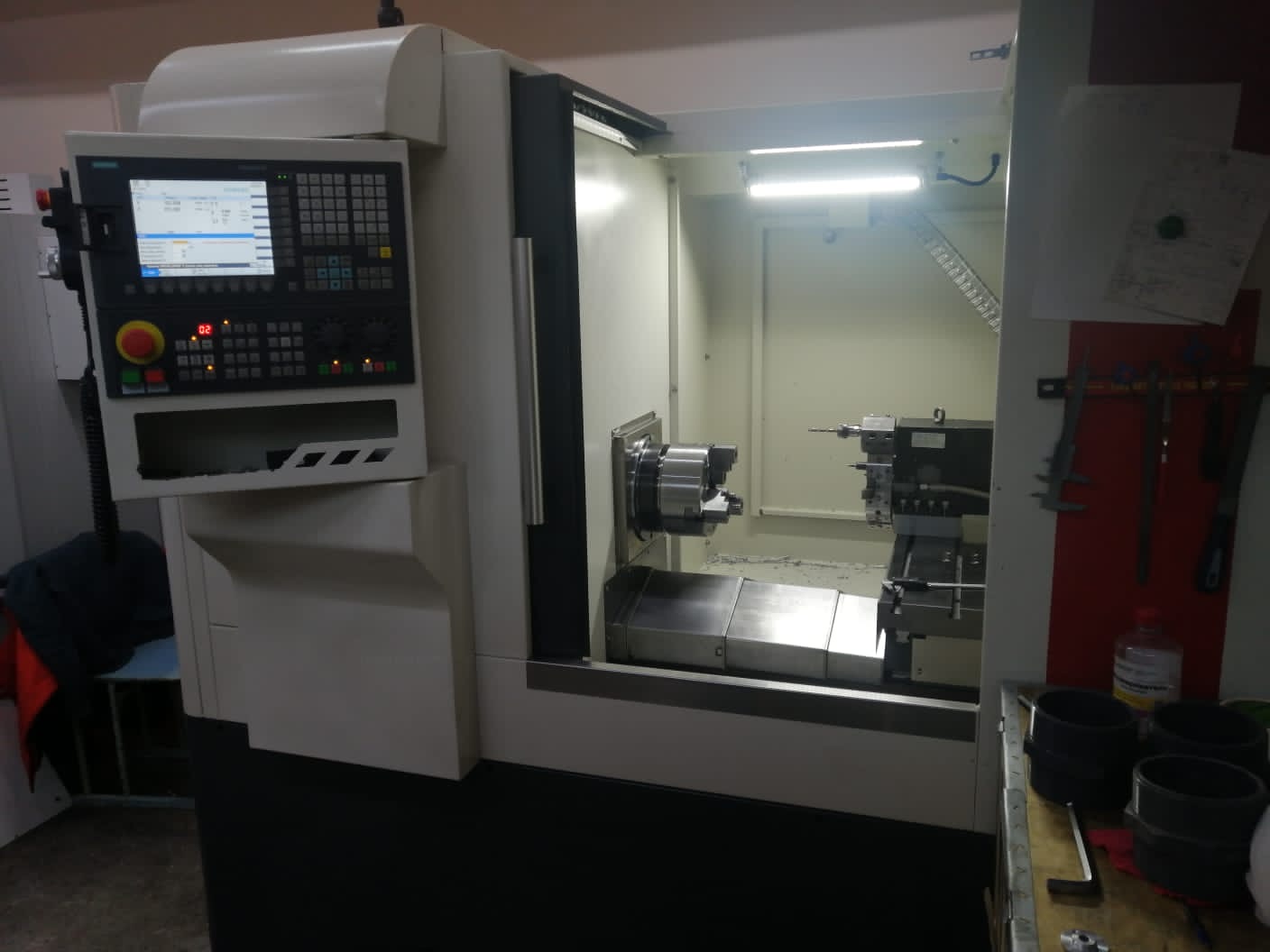

Токарный станок с ЧПУ KMT KLE 360

В стандартной комплектации установлен 3-х кулачковый патрон с пневматическим зажимом. Он используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Патрон имеет проходное отверстие для обработки прутка и длинных деталей.

Станки укомплектованы одной из самых распространенных систем ЧПУ в России – Siemens.

Особенности системы ЧПУ Siemens Sinumerik 808D:

• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 2-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
• Интерфейс на русском языке.

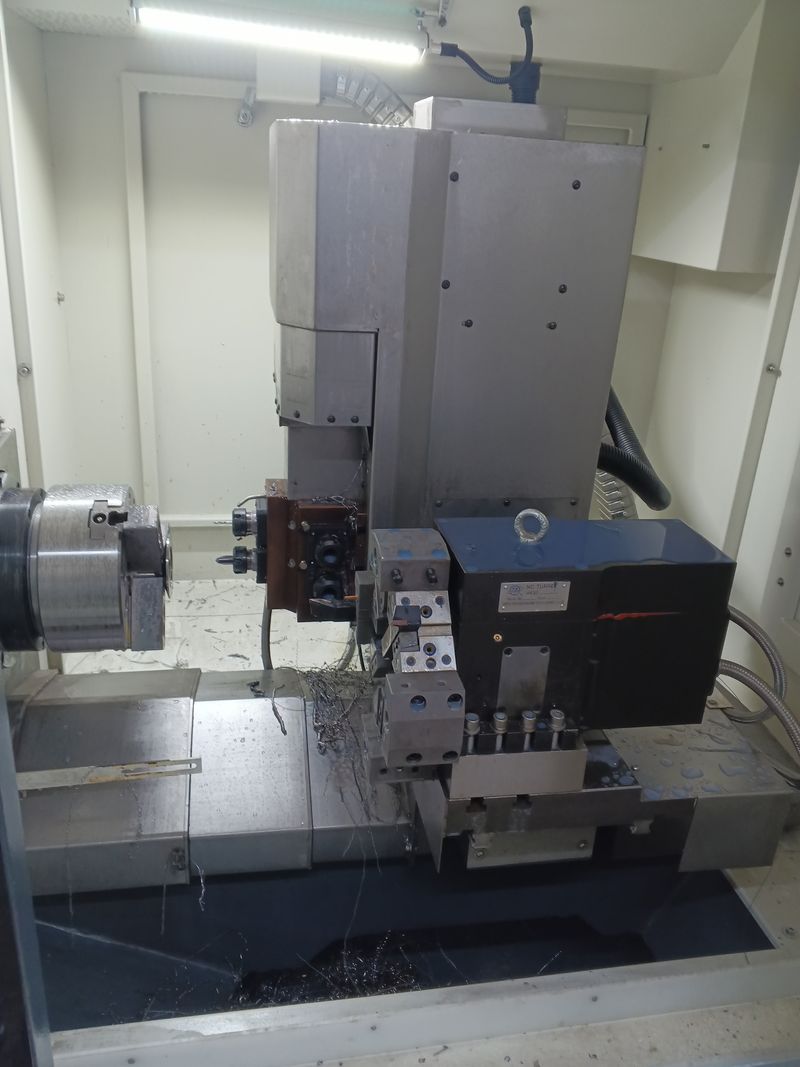

В стандартной комплектации на токарных станках с ЧПУ KMT KLE 360 устанавливается многоинструментальный суппорт или 4-х позиционный резцедержатель, который позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы.

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух- трехсменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.

Магнитный выключатель открытия двери снижает риск получения травмы на производстве, соответствует нормам техники безопасности на предприятии.

Гидравлический 3-х кулачковый патрон позволяет сократить время на установку и снятие заготовки. Управление ходом кулачков осуществляется посредством педали либо при помощи М-кода из системы ЧПУ, что позволяет автоматизировать процесс обработки посредством устройства подачи прутка. В комплектации с гидравлическим патроном идет полый гидроцилиндр, отдельная гидростанция, комплект мягких и закаленных кулачков.

На токарные станках с ЧПУ KMT KLE 360 возможна установка 6-ти позиционной электрической револьверной головки, которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент.

Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370 Вт, давление СОЖ на выходе - 2,3 MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей.

Особенности системы ЧПУ Fanuc 0i Mate-TD:

• Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
• Интерфейс на русском языке;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG;
• Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
• Наличие сервисного центра в России и склада запасных частей позволит устранить вынужденную остановку станка в минимальные сроки.

Установка 8-ми позиционной револьверной головки значительно расширяет технологические возможности оборудования и как следствие расширяет номенклатуру обрабатываемых деталей. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент.

Полигональное точение — это процесс обработки плоскостей на вращающихся деталях при помощи специальных фрез на токарных станках с ЧПУ или многошпиндельном оборудовании. Метод основан на синхронизации угловых скоростей вращения детали и вращающегося инструмента с определенным соотношением скоростей узлов, управляемых ЧПУ.

В настоящее время некоторыми производителями выпускается специальный режущий инструмент для полигонального точения, который представляет собой дисковую фрезу с одним или несколькими режущими элементами, расположенными между собой под определенным углом.

• прост и надёжен в работе;
• программируемый расход материала;
• возможность программирования реверс;
• индикация ошибок (при недостаточном количестве материала или при передвижении сигнализируется на ЖК-мониторе);
• быстрая смена диаметра заготовки;
• возможность использования 6-тигранных заготовок;
• быстрая смена заготовок;
• экономия материала.

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Предназначен для безопасного удаления детали из зоны обработки, исключает повреждение поверхностей детали, обеспечивает полностью автоматический цикл обработки.
