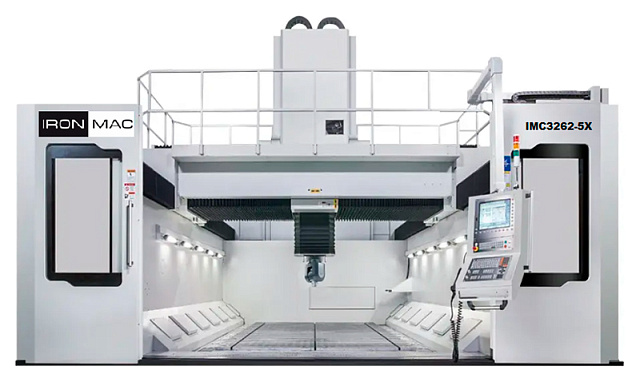

Фрезерные обрабатывающие центры IRONMAC IMC-5X
Код(ы)
товара: МС 418390
-
Узнать больше
При покупке 5-ти осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж -
На станок - 2 годаУзнать больше
На систему ЧПУ - 3 года
От 107 163 626 ₽
При покупке 5-ти осевых станков в подарок идет:
- Обучение в ЦТО для 2-х человек- Шеф-монтаж и инструктаж
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг
Подробнее
Предложим удобный вариант лизинга
Китай
Тип 5-ти осевой обработки: поворотная голова
Размер рабочего стола:
3000 x 1600 - 6000 x 3000 мм
Мощность: 45 - 56 кВт
Вес: 49 000 - 85 000 кг
Преимущества
- Фиксированный рабочий стол удваивает грузоподъемность, а характеристики обработки не зависят от качества заготовки
- Инструментальный магазин до 60 позиций
- Колонна бионической конструкции «сотового типа» имеет высокую структурную жесткость
- Оси X и Z используют технологию синхронного двойного привода с двойным шарико-винтовым приводом
- Возможна установка автоматической системы измерения инструмента и измерения заготовки
Назначение
Продольно-фрезерный портальный 5-ти осевой обрабатывающий центр с числовым программным управлением предназначен для черновой и чистовой обработки* крупногабаритных изделий из черных и цветных металлов, фрезерования, сверления, развертывания, нарезания резьбы.
Особенностью данного типа станка является конструкция с перемещающейся поперечной балкой, неподвижным столом и поворотно-наклонной головой с высокоскоростным шпинделем.
* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).
Область применения
- машиностроительная промышленность;
- станкостроительная промышленность;
- авиационная промышленность;
Идеально подходит для крупных, средних и малых производств, оправдывая инвестиции в короткие сроки. Заложенные характеристики позволяют использовать данный станок в сфере малого, среднего и тяжелого машиностроения, авиакосмической отрасли, судостроения, производства деталей нефтегазового комплекса, атомной промышленности и т.д.
Автомобильная промышленность
Машиностроение
Приборостроение
Авиационная промышленность
Двигателестроение
Изготовление пресс-форм и штампов высокого качества
Схемы обработки

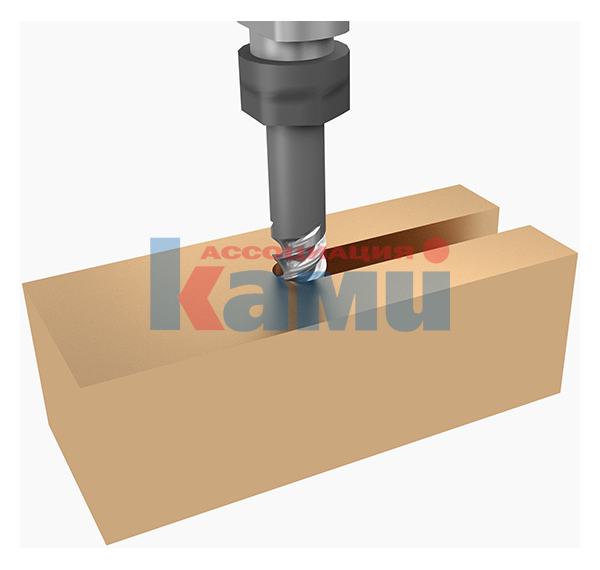

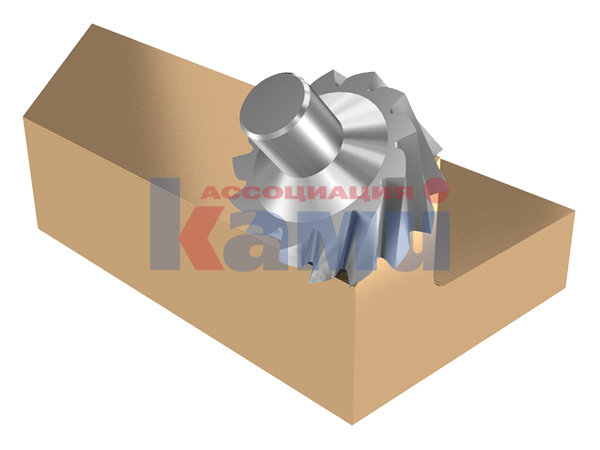

Фрезерование канавок и пазов

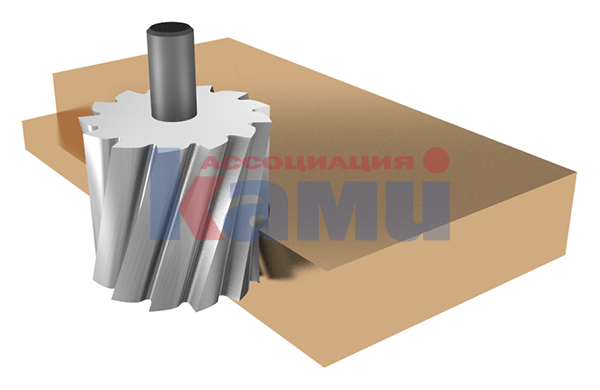

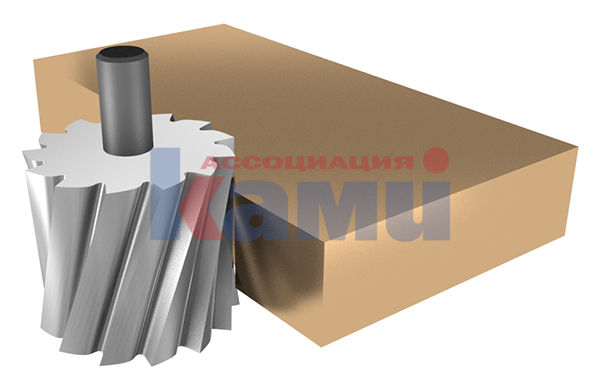

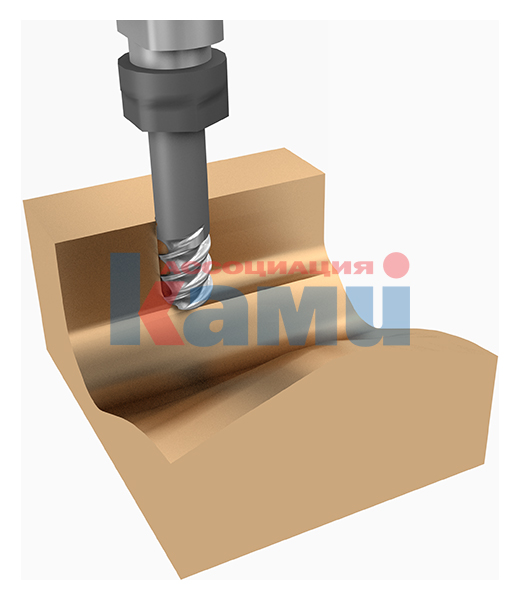

Фрезерование уступов

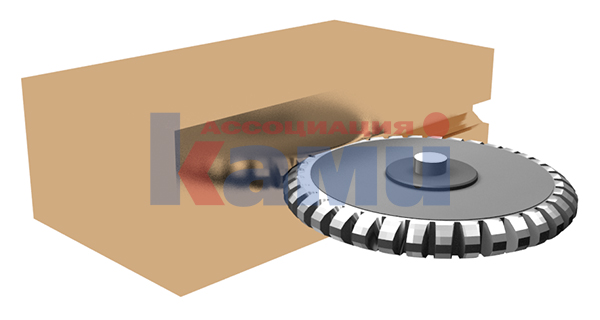

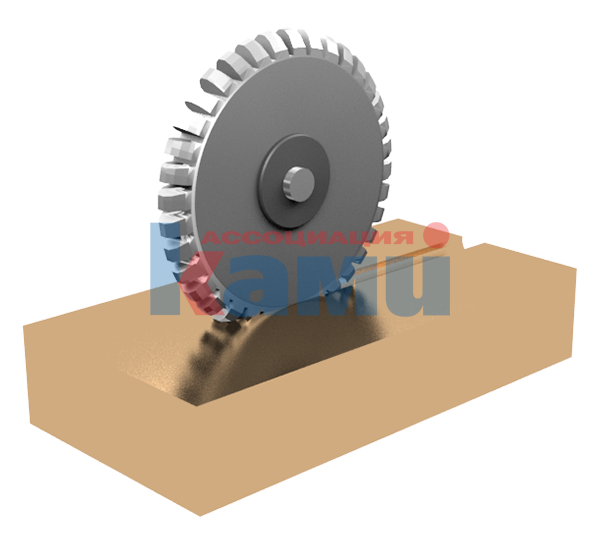

Фрезерование канавок и пазов дисковой фрезой
Фрезерование канавок и пазов дисковой фрезой

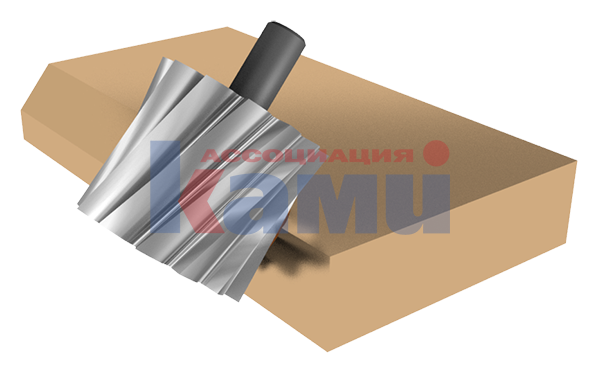

Торцевое фрезерование
Фрезерование уступов
Фрезерование уступов
Торцевое фрезерование

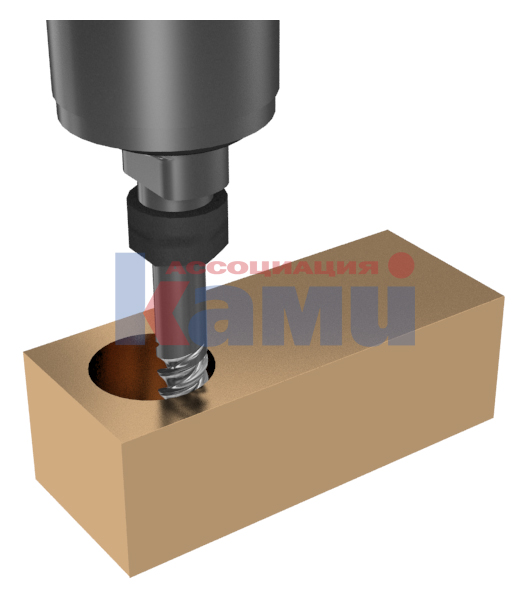

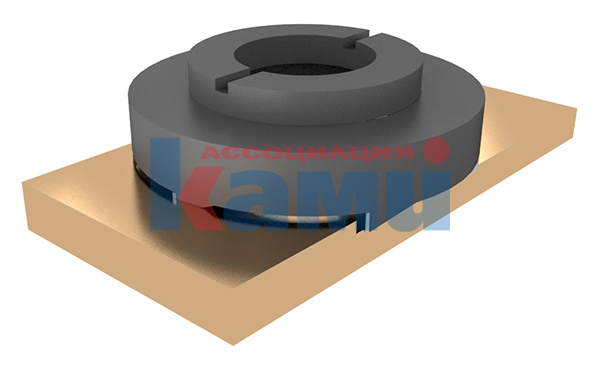

Фрезерование отверстий и карманов (расфрезеровывание отверстия)

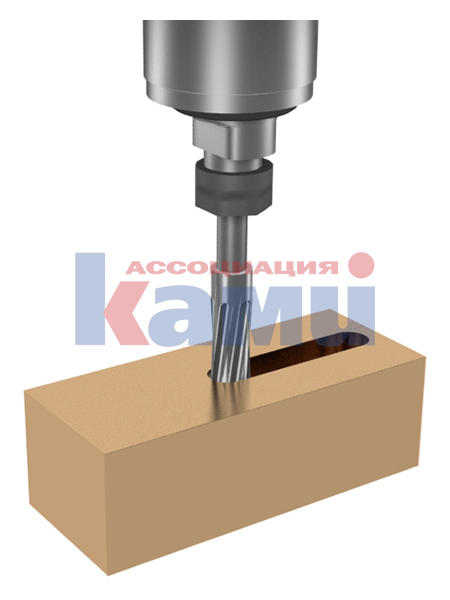

Фрезерование шпоночного паза
Торцевое фрезерование

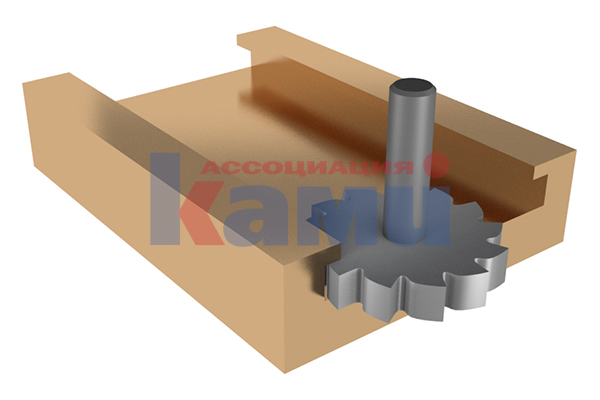

Фрезерование Т-образного паза Конструктивные особенности
По оси Y используется 4 линейных направляющих роликового типа для тяжелых условий эксплуатации, обеспечения высокой жесткости, поддержания стабильной скорости подач.

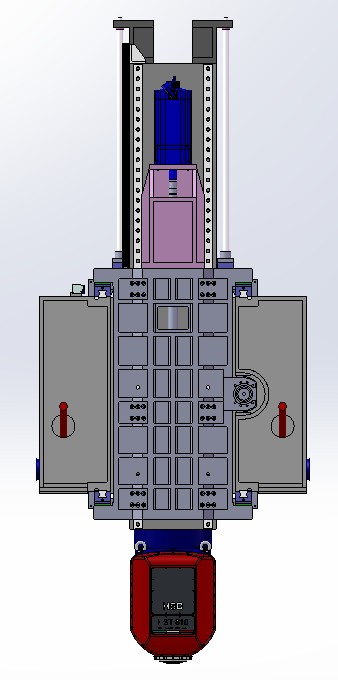

Ползун размещается в центре коробки подвижной колонны, а подвижный суппорт размещается в центре балки. Это может свести к минимуму смещение центра шпинделя из-за изменений температуры окружающей среды.

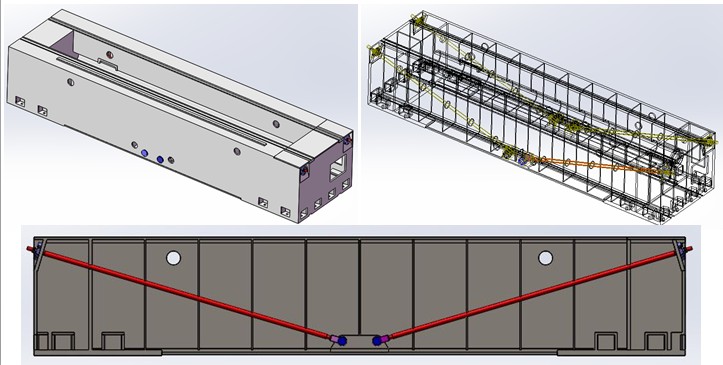

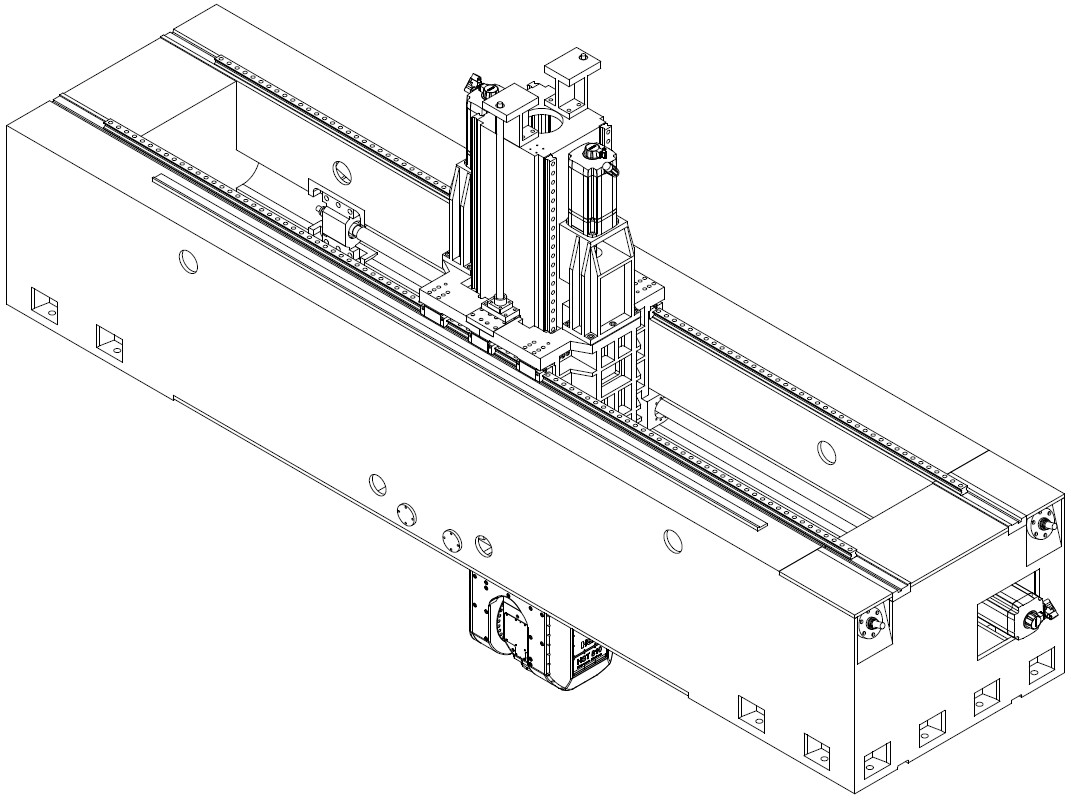

Высокожесткая портальная сварная траверса с механизмом точной настройки «тросового» типа эффективно решает проблему, заключающуюся в том, что долговременная точность балки может быть отрегулирована.

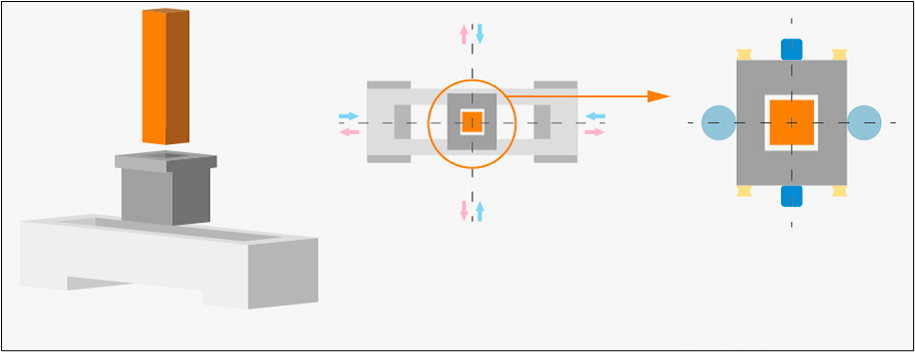

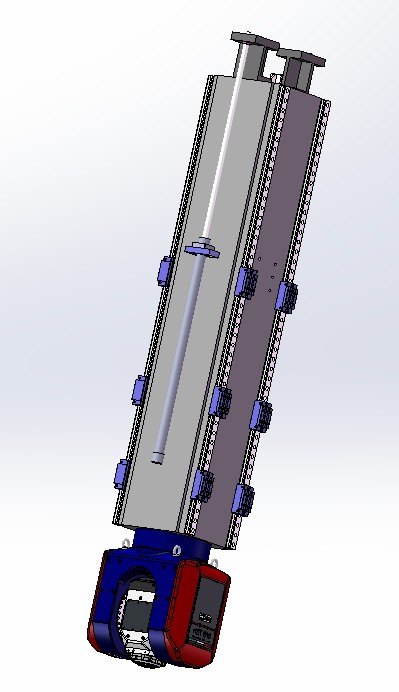

Ось Z имеет квадратное сечение, по периметру которого, симметрично располагаются 4 мощных линейных шарико-винтовых направляющих.
12-блочная конструкция обеспечивает жесткость и стабильность.
В середине колонны с каждой стороны находится гидравлический балансировочный масляный цилиндр, который улучшает время отклика и ускорение.
Ось Z приводится в движение двумя высокоскоростными шарико-винтовыми парами, левый и правый приводные двигатели используют технологию синхронизации двух осей для реализации управления по замкнутому контуру, высокой точности позиционирования и повторяемости.

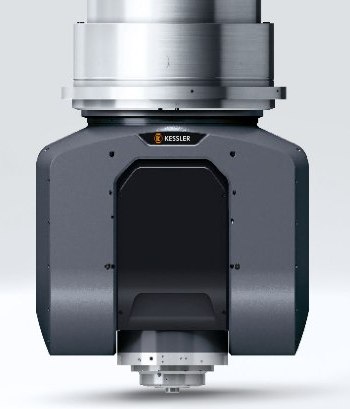

HSK-А63 / 45 кВт / 20 000 об/мин.
Макс. скорость вращения
100 об/мин
Крутящий момент
S1 - 400 Нм, S6 макс. – 800 Нм
Мощность
S1 – 4,2 кВт, S6 макс. – 8,4 кВт
Момент зажатия
3000 Нм / P=100 бар
Поворот
±100⁰
Угловой энкодер
RCN8380
Тепловая защита
РТ1000 Биметалл
Система охлаждения
5,4 л/мин, 5 бар, 3 кВт
Давление воздуха герметизации
0,5-1 бар
Расстояние до оси поворота
225 мм
Питание
400 В

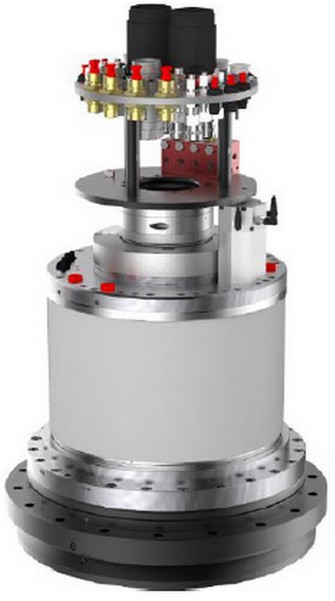

Макс. скорость вращения
100 об/мин
Крутящий момент
S1 - 560 Нм, S6 макс. – 1120 Нм
Мощность
S1 – 5,9 кВт, S6 макс. – 8,3 кВт
Момент зажатия
3000 Нм / P=100 бар
Поворот
±360⁰
Угловой энкодер
RCN8380
Тепловая защита
РТ1000 Биметалл
Система охлаждения
7,9 л/мин, 5 бар, 4,4 кВт
Давление воздуха герметизации
0,5-1 бар
Диаметр крепления
335 мм
Питание
400 В
Макс. скорость вращения
20 000 об/мин
Крутящий момент
S1 - 80 Нм, S6 40% – 95 Нм
Мощность
S1 – 45 кВт, S6 40%. – 45 кВт
Конус инструментальный
HSK-A63
Разжатие инструмента
90-100 бар
СОЖ через инструмент макс.
90 бар
Подача СОЖ
9-15 л/мин, 4 бар, 3,1 кВт
Энкодер
1Vss/210
Тепловая защита
РТ1000
Датчик температуры подшипников
2хРТ100
Датчик удлинения
SGS 4701
Датчик вибрации
IBIS AI100
Питание
Sinamics 132/150/210A
Cглаживающая катушка
0,5 mH, 1000 Гц
Комплектация
Стандартная

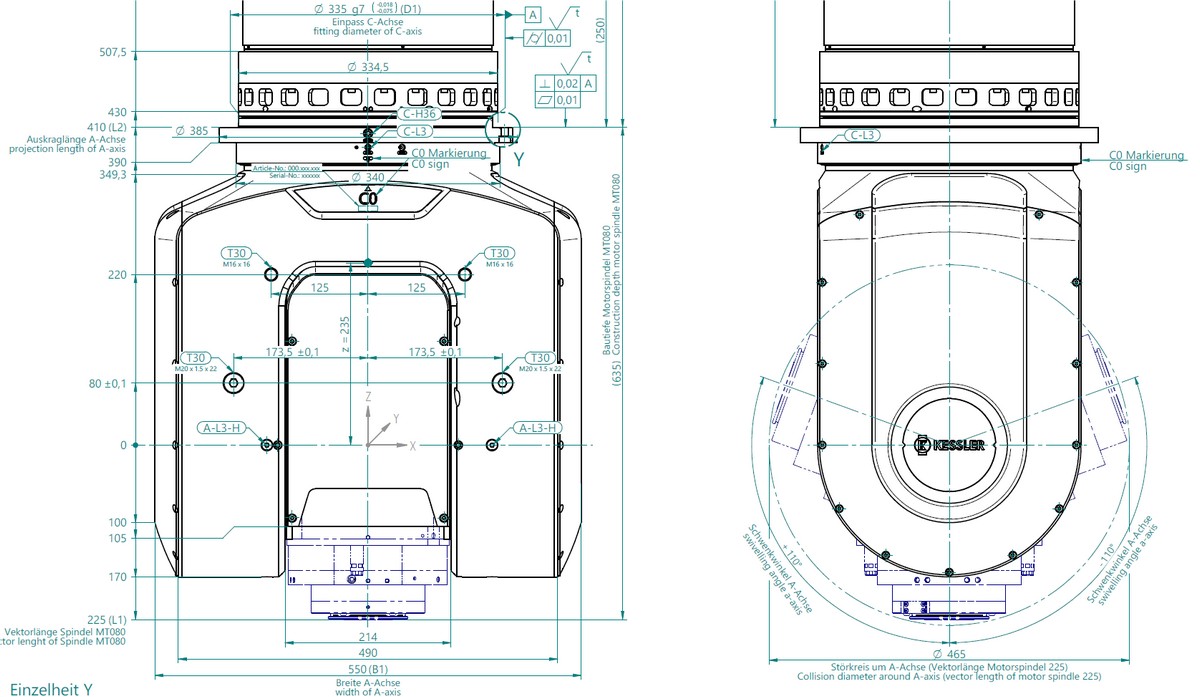

5-ти осевая наклонно-поворотная фрезерная головка вилочного типа HSK-A63
Линейные роликовые направляющие X / Y / Z
Оптические линейки
Магазин инструментов HSK-A63 на 16 позиций
Система смазки
Пневматическая система
Электрическая система
Насос СОЖ
5-ти осевая система ЧПУ HNC-848D
Система гидравлического уравновешивания шпинделя
Прецизионная водяное охлаждение
Электрический шкаф с кондиционером
Телескопические кожуха по осям X и Y
Двойной конвейер для стружки спиральный и один для выгрузки цепной
Полная кабинетная защита без крыши
Дополнительная
Комплект масел для первичного запуска станка
Постпроцессор
Blum / Германия, Laser NT - система измерения инструмента
Blum / Германия, TC60 - система измерения деталей
Магазин инструмента на 30, 60 позиций
Уловитель паров СОЖ
Подача СОЖ под высоким давлением через шпиндель
Полное защитное ограждение с крышей
Камеры наблюдения за рабочей зоной
Стабилизатор напряжения
Доставка станка до адреса
Шеф-монтажные работы и инструктаж персонала
Отличительные особенности
Площадь пола портальной конструкции мостового типа составляет около 56% от площади традиционной машины с подвижным столом

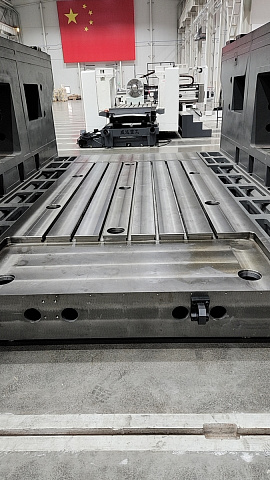

Фиксированный рабочий стол удваивает грузоподъемность, а характеристики обработки не зависят от качества заготовки

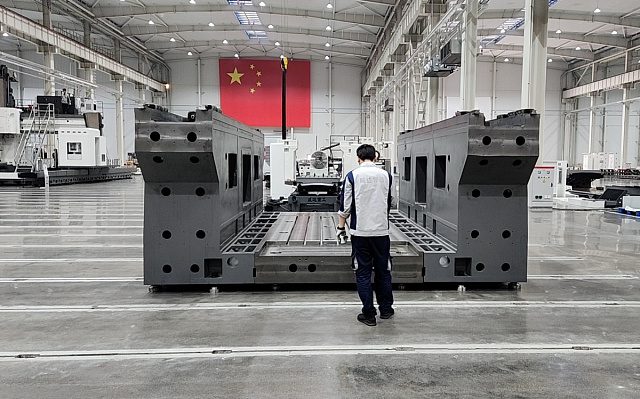

Интегрированный рабочий стол и колонна образуют U-образную рамную конструкцию с высокой структурной жесткостью и высокой стабильностью
Колонна имеет бионическую конструкцию «сотового типа», которая имеет высокую структурную жесткость
Балки и ползуны имеют конструкцию «коробка в коробке», которая отличается высокой структурной жесткостью и отличными характеристиками теплового баланса
Все оси X, Y и Z используют технологию «полого винта» и «гайки с циркуляционным масляным охлаждением», которые могут эффективно контролировать влияние повышения температуры на точность станка
Оси X и Z используют технологию синхронного двойного привода с двойным шарико-винтовым приводом
На всех осях X, Y и Z используются прочные линейные роликовые направляющие с высокой несущей способностью
Оси X, Y, Z используют систему смазки консистентной смазкой, которая является экологически чистой и надежной
Балансировочные цилиндры расположены симметрично по обеим сторонам штока, а ось Z имеет высокую скорость отклика
Двухрычажная пяти-осевая фрезерная головка вилочного типа с прямым приводом моментного двигателя плюс постоянная точность с прямым измерением энкодером
В стандартной комплектации оснащен магазином инструментов зонтичного типа на 16 позиций, а также может быть оснащен магазином до 60 инструментов для повышения эффективности обработки
Дополнительно возможна установка автоматической системой измерения инструмента и измерения заготовки

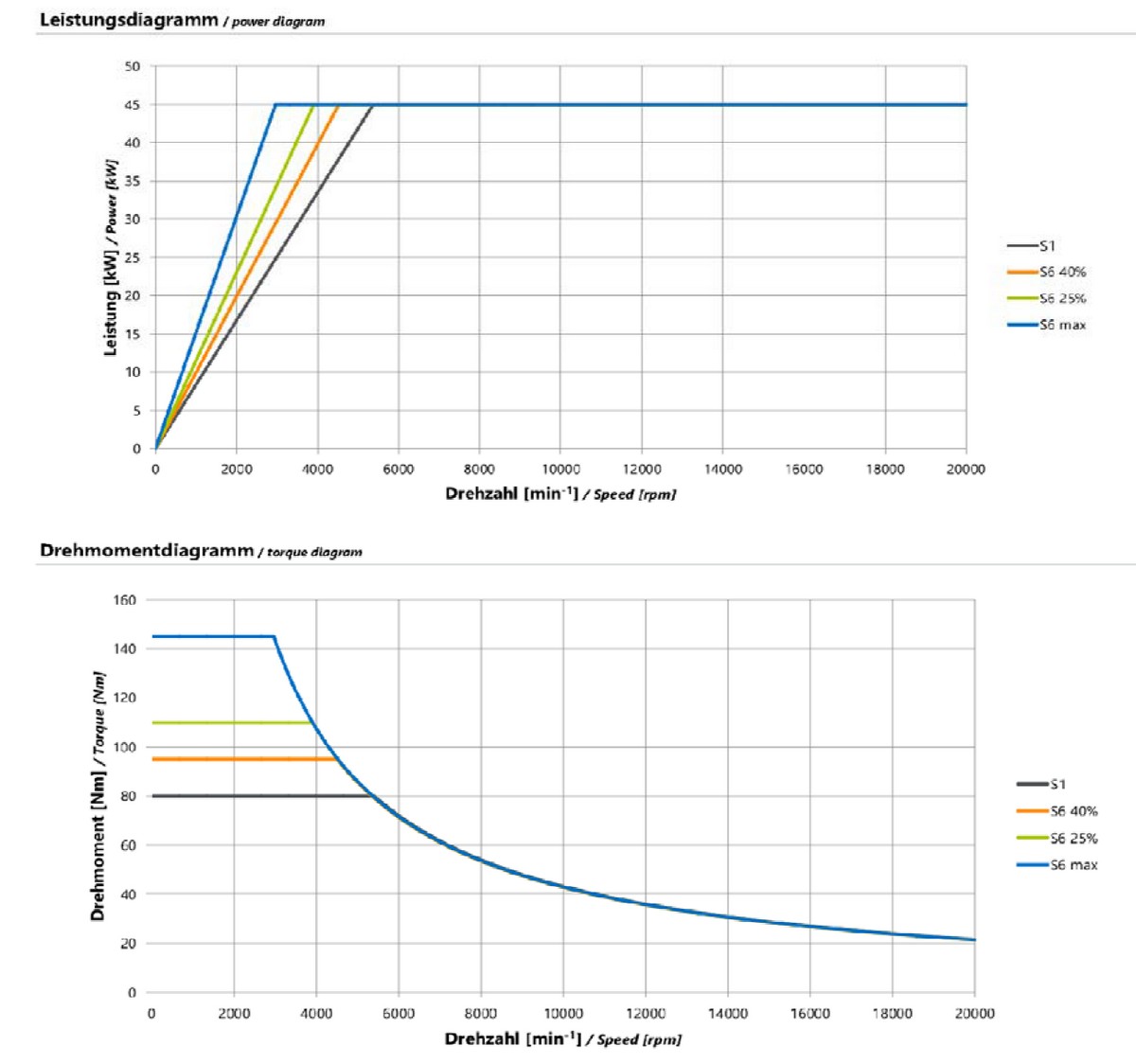

Диаграмма шпинделя
Основные компоненты

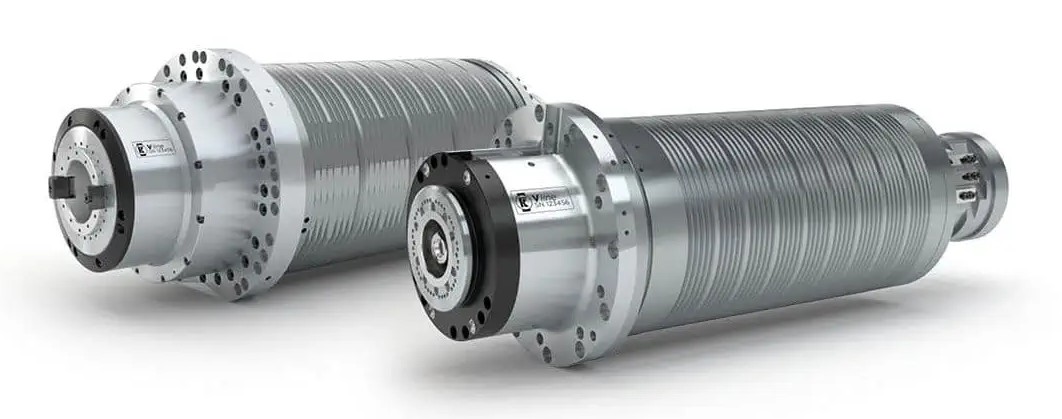

Шпиндельная голова: Kessler HSK-A63, 45 кВт, 20 000 об/мин
Подшипники: NSK / FAG (Япония / Германия)
Направляющие: THK / Hiwin (Тайвань)
Ходовой винт: THK / Hiwin (Тайвань)
Система ЧПУ: HNC-848D (Китай)
Система смазки: SKF / BAOTENG (Швейцария / Китай)
Пневматические компоненты: SMC (Япония)
Электрические компоненты: Schneider (Франция)
Помпа СОЖ: Stairs (Тайвань)
Охлаждение СОЖ: Tongfei (Китай)
Мотор шпиндель: Siemens (Германия)
Оптические линейки: Fagor / Heidenhain (Испания / Германия)
Противовес: Китай
Конвейер стружки: Цепного типа х 2 + Ленточный х 1 (Китай)
Магазин инструмента: Gifu / Zenshang (Тайвань) / 16 (30, 60) инструментов
