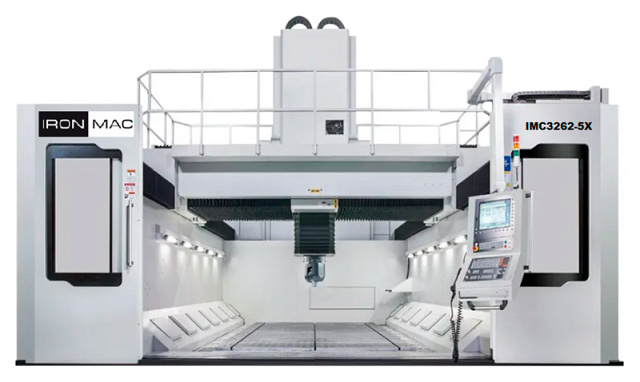

Фрезерный обрабатывающий центр IRONMAC IMC 1832-5X

5-осевые обрабатывающие центры

Фрезерный обрабатывающий центр IRONMAC IMC 1832-5X

1/3

Этот станок купили 57 раз

Цена по запросу

Стоимость ШМР: от 350 000 ₽

216 товаров

Другие модели:

Модели

IMC 2742-5X IMC 3262-5X

Тип обработки

Поворотно-наклонная голова
Мощность шпинделя (S1 / S6 - 40%)

45 кВт
Вес

49 000 кг

Преимущества

Фиксированный рабочий стол удваивает грузоподъемность, а характеристики обработки не зависят от качества заготовки
Инструментальный магазин до 60 позиций
Колонна бионической конструкции «сотового типа» имеет высокую структурную жесткость
Оси X и Z используют технологию синхронного двойного привода с двойным шарико-винтовым приводом
Возможна установка автоматической системы измерения инструмента и измерения заготовки

О товаре

Характеристики

Артикул(ы):

Тип обработки	Поворотно-наклонная голова
Привод	Моторшпиндель
Размер плоского стола, мм	3000 x 1600
Макс. нагрузка на стол, кг	24 000
Тип зажимов на столе	Механический / Пневматический

Все характеристики

Модель

IMC 1832-5X

Тип обработки

Поворотно-наклонная голова

Привод

Моторшпиндель

Размер плоского стола, мм

3000 x 1600

Макс. нагрузка на стол, кг

24 000

Тип зажимов на столе

Механический / Пневматический

Тип

Моторшпиндель Kessler

Конус

HSK-A63

Частота вращения шпинделя, об/мин

20 000

Крутящий момент шпинделя, Нм

80 / 95

Мощность шпинделя (S1 / S6 - 40%), кВт

Жесткое нарезание резьбы

Да

Расстояние от торца шпинделя до поверхности стола, мм

200 - 1200

Быстрые перемещения по осям X / Y / Z, м/мин

15 / 15 / 15

Быстрые перемещения по осям A / C, об/мин

100 / 100

ATC тип

Зонтик / Цепной

Емкость магазина, шт.

16 / 30 / 60

Макс. диаметр инструмента, мм

103 / 130

Макс. длина инструмента, мм

250

Время смены инструмента, сек

Вес инструмента (макс.), кг

Система ЧПУ

ЦТО CNC

Тип 5-ти осевой обработки

Поворотно-наклонная голова

Перемещение по осям A / C, °

±110 / 240

Перемещение по осям X / Y / Z, мм

3200 / 1800 / 1000

Точность позиционирования по осям X / Y / Z, мм

0,016 / 0,012 / 0,010

Повторяемость по осям A / C, сек

3 / 3

Повторяемость по осям X / Y / Z, мм

0,012 / 0,010 / 0,008

Точность позиционирования по осям A / C, сек

5 / 5

Длина, мм

7000

Ширина, мм

6500

Высота, мм

5600

Вес, кг

49 000

Комплектация

Стандартная

5-ти осевая наклонно-поворотная фрезерная головка вилочного типа HSK-A63

Линейные роликовые направляющие X / Y / Z

Оптические линейки

Магазин инструментов HSK-A63 на 16 позиций

Система смазки

Пневматическая система

Электрическая система

Насос СОЖ

5-ти осевая система ЧПУ HNC-848D

Система гидравлического уравновешивания шпинделя

Прецизионная водяное охлаждение

Электрический шкаф с кондиционером

Телескопические кожуха по осям X и Y

Двойной конвейер для стружки спиральный и один для выгрузки цепной

Полная кабинетная защита без крыши

Дополнительная

Комплект масел для первичного запуска станка

Постпроцессор

Blum / Германия, Laser NT - система измерения инструмента

Blum / Германия, TC60 - система измерения деталей

Магазин инструмента на 30, 60 позиций

Уловитель паров СОЖ

Подача СОЖ под высоким давлением через шпиндель

Полное защитное ограждение с крышей

Камеры наблюдения за рабочей зоной

Стабилизатор напряжения

Доставка станка до адреса

Шеф-монтажные работы и инструктаж персонала

Конструктивные особенности

По оси Y используется 4 линейных направляющих роликового типа для тяжелых условий эксплуатации, обеспечения высокой жесткости, поддержания стабильной скорости подач.

Ползун размещается в центре коробки подвижной колонны, а подвижный суппорт размещается в центре балки. Это может свести к минимуму смещение центра шпинделя из-за изменений температуры окружающей среды.

Высокожесткая портальная сварная траверса с механизмом точной настройки «тросового» типа эффективно решает проблему, заключающуюся в том, что долговременная точность балки может быть отрегулирована.

Высокожёсткая портальная сварная траверса

Ось Z имеет квадратное сечение, по периметру которого, симметрично располагаются 4 мощных линейных шарико-винтовых направляющих.

12-блочная конструкция обеспечивает жесткость и стабильность.

В середине колонны с каждой стороны находится гидравлический балансировочный масляный цилиндр, который улучшает время отклика и ускорение.

Ось Z приводится в движение двумя высокоскоростными шарико-винтовыми парами, левый и правый приводные двигатели используют технологию синхронизации двух осей для реализации управления по замкнутому контуру, высокой точности позиционирования и повторяемости.

HSK-А63 / 45 кВт / 20 000 об/мин.

5-ти осевая фрезерная голова Kessler (Германия)

Макс. скорость вращения

100 об/мин

Крутящий момент

S1 - 400 Нм, S6 макс. – 800 Нм

Мощность

S1 – 4,2 кВт, S6 макс. – 8,4 кВт

3000 Нм / P=100 бар

±100⁰

RCN8380

±2”

РТ1000 Биметалл

5,4 л/мин, 5 бар, 3 кВт

Давление воздуха герметизации

0,5-1 бар

Расстояние до оси поворота

225 мм

Питание

400 В

Макс. скорость вращения

100 об/мин

Крутящий момент

S1 - 560 Нм, S6 макс. – 1120 Нм

Мощность

S1 – 5,9 кВт, S6 макс. – 8,3 кВт

3000 Нм / P=100 бар

±360⁰

RCN8380

±2”

РТ1000 Биметалл

7,9 л/мин, 5 бар, 4,4 кВт

Давление воздуха герметизации

0,5-1 бар

Диаметр крепления

335 мм

Питание

400 В

Макс. скорость вращения

20 000 об/мин

Крутящий момент

S1 - 80 Нм, S6 40% – 95 Нм

Мощность

S1 – 45 кВт, S6 40%. – 45 кВт

Конус инструментальный

HSK-A63

Разжатие инструмента

90-100 бар

СОЖ через инструмент макс.

90 бар

СОЖ снаружи инструмента макс.

15 бар

Подача СОЖ

9-15 л/мин, 4 бар, 3,1 кВт

Энкодер

1Vss/210

Тепловая защита

РТ1000

Датчик температуры подшипников

2хРТ100

Датчик удлинения

SGS 4701

Датчик вибрации

IBIS AI100

Питание

Sinamics 132/150/210A

Cглаживающая катушка

0,5 mH, 1000 Гц

Назначение

Продольно-фрезерный портальный 5-ти осевой обрабатывающий центр с числовым программным управлением предназначен для черновой и чистовой обработки* крупногабаритных изделий из черных и цветных металлов, фрезерования, сверления, развертывания, нарезания резьбы.

Особенностью данного типа станка является конструкция с перемещающейся поперечной балкой, неподвижным столом и поворотно-наклонной головой с высокоскоростным шпинделем.

* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).

Область применения

машиностроительная промышленность;
станкостроительная промышленность;
авиационная промышленность;

Идеально подходит для крупных, средних и малых производств, оправдывая инвестиции в короткие сроки. Заложенные характеристики позволяют использовать данный станок в сфере малого, среднего и тяжелого машиностроения, авиакосмической отрасли, судостроения, производства деталей нефтегазового комплекса, атомной промышленности и т.д.

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Схемы обработки

Фрезерование канавок и пазов

Фрезерование уступов

Фрезерование канавок и пазов дисковой фрезой

Торцевое фрезерование

Фрезерование уступов

Торцевое фрезерование

Фрезерование отверстий и карманов (расфрезеровывание отверстия)

Фрезерование шпоночного паза

Торцевое фрезерование

Фрезерование Т-образного паза

Отличительные особенности

Площадь пола портальной конструкции мостового типа составляет около 56% от площади традиционной машины с подвижным столом

Фиксированный рабочий стол удваивает грузоподъемность, а характеристики обработки не зависят от качества заготовки

Интегрированный рабочий стол и колонна образуют U-образную рамную конструкцию с высокой структурной жесткостью и высокой стабильностью

Колонна имеет бионическую конструкцию «сотового типа», которая имеет высокую структурную жесткость

Балки и ползуны имеют конструкцию «коробка в коробке», которая отличается высокой структурной жесткостью и отличными характеристиками теплового баланса

Все оси X, Y и Z используют технологию «полого винта» и «гайки с циркуляционным масляным охлаждением», которые могут эффективно контролировать влияние повышения температуры на точность станка

Оси X и Z используют технологию синхронного двойного привода с двойным шарико-винтовым приводом

На всех осях X, Y и Z используются прочные линейные роликовые направляющие с высокой несущей способностью

Оси X, Y, Z используют систему смазки консистентной смазкой, которая является экологически чистой и надежной

Балансировочные цилиндры расположены симметрично по обеим сторонам штока, а ось Z имеет высокую скорость отклика

Двухрычажная пяти-осевая фрезерная головка вилочного типа с прямым приводом моментного двигателя плюс постоянная точность с прямым измерением энкодером

В стандартной комплектации оснащен магазином инструментов зонтичного типа на 16 позиций, а также может быть оснащен магазином до 60 инструментов для повышения эффективности обработки

Дополнительно возможна установка автоматической системой измерения инструмента и измерения заготовки

Диаграмма шпинделя

Основные компоненты

Шпиндельная голова: Kessler HSK-A63, 45 кВт, 20 000 об/мин

Подшипники: NSK / FAG (Япония / Германия)

Направляющие: THK / Hiwin (Тайвань)

Ходовой винт: THK / Hiwin (Тайвань)

Система ЧПУ: HNC-848D (Китай)

Система смазки: SKF / BAOTENG (Швейцария / Китай)

Пневматические компоненты: SMC (Япония)

Электрические компоненты: Schneider (Франция)

Помпа СОЖ: Stairs (Тайвань)

Охлаждение СОЖ: Tongfei (Китай)

Мотор шпиндель: Siemens (Германия)

Оптические линейки: Fagor / Heidenhain (Испания / Германия)

Противовес: Китай

Конвейер стружки: Цепного типа х 2 + Ленточный х 1 (Китай)

Магазин инструмента: Gifu / Zenshang (Тайвань) / 16 (30, 60) инструментов
