Австрия
Ø обработки: 310 мм
РМЦ: 680 мм
Мощность: 15 / 18 кВт
Вес: 4300 кг
НАЗНАЧЕНИЕ:

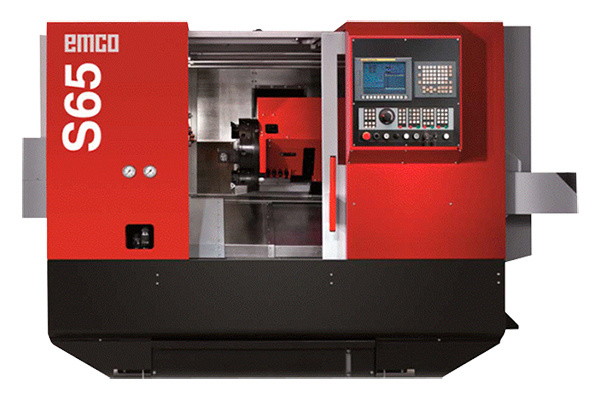

Компактный токарный станок с ЧПУ с приводной револьверной головкой предназначен для обработки прутковых заготовок с максимальным диаметром до Ø65 мм и обработки заготовок в патроне - до Ø310 мм. Главный шпиндель развивает скорость вращения до 4200 об/мин, максимальная мощность главного привода – 18 кВт. Для обработки валов имеется исполнение станка с автоматической задней бабкой. При оптимальном соотношении цена-качество станок обладает наилучшими характеристиками для производства мелкосерийных и среднесерийных партий деталей из различных материалов (стали, алюминий, цветные металлы).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Токарные обрабатывающие центры EMCO применяются во всех отраслях машиностроительной индустрии, как для основного, так и для вспомогательного производства, изготовление автомобильных компонентов, гидро- и пневмотехнике, а также в авиационно-космической промышленности, медтехнике и приборостроении. Широкий спектр автоматизации позволяет на базе станков создавать гибкие производственные модули и участки для средне- и крупносерийного производства с возможностью моментальной переналадки на различные детали.
Машиностроение
Приборостроение
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
 |  |  |  |
 |  |  |  |
 |  |  |  |
 |  |  |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | Станина станка Станина станка изготовлена в Австрии из высокопрочной стали, методом минерального литья и наполнена специальным виброгасящим наполнителем, имеет непревзойденные характеристики термостабильной и виброгашения. Сама станина и узлы смонтированные на ней – шпиндели и револьверная головка, термически изолированы от рабочей зоны кожухами и телескопической защитой. |
| | Основание станка Имеет низкий центр тяжести и виброгасящий наполнитель, сконструировано так, что для установки станка специального фундамента не требуется. |

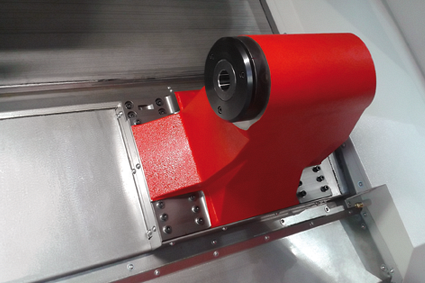

| | Задняя бабка Имеет гидравлический привод и ход 500 мм, вращающийся центр с конусом MT4 встроен в корпус.
|
| | Роликовые направляющие качения и ШВП от BOSCH REXROTH (Германия) Преднагруженные ШВП и преднагруженные роликовые направляющие, позволяют достичь скорости быстрых перемещений до 30 м/мин, при этом сохраняя высокую точность обработки.
|

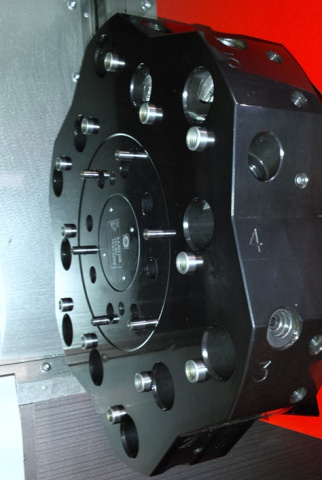

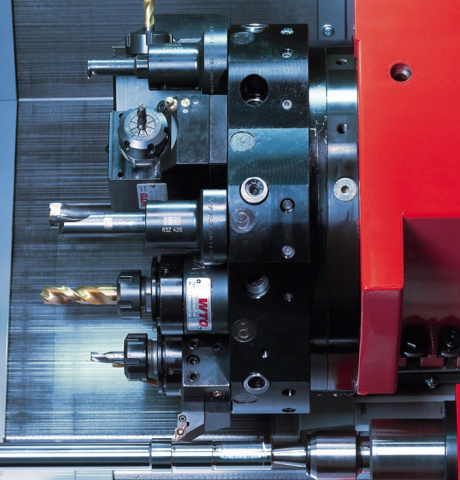

| | Револьверная головка Осевого типа VDI30, производства Sauter (Германия), с быстрой индексацией, регулируемой скоростью вращения, оснащена автономным сервоприводом для приводного инструмента и вращения головки. Беззазорный фрезерный привод идеально подходит не только для фрезерования и сверления, но и для жесткого нарезания резьбы, зубофрезерования и полигонального точения. |

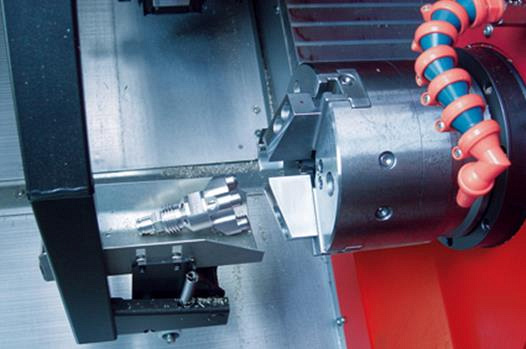

| | Улавливатель деталей Перемещения уловителя деталей программируется от ЧПУ, предотвращает повреждение деталей, освобождает от необходимости останавливать станок для забора готовых деталей.
|

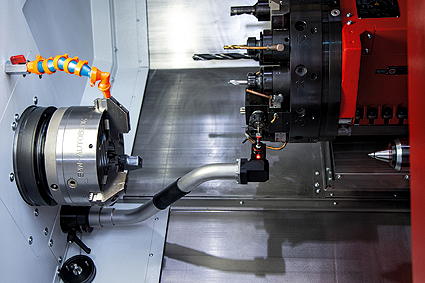

| | Система измерения инструмента Устанавливается мгновенно в рабочей зоне вручную, после использования хранится в специальной ячейке в корпусе станка. Работает в автоматическом режиме. Такой вариант хранения обеспечивает большей срок службы измерительного инструмента, стружка и СОЖ не попадает на инструмент во время обработки. |
| | Конвейер готовых деталей Для еще большего удобства предлагается ленточный конвейер готовых деталей, полезная поверхность 340 х 750 мм. |
| Компактная и жесткая станина | |
| Последнее поколение роликовых направляющих качения Гарантирует постоянную точность и больший съем металла. | |
| Ускоренные перемещения по осям X и Z Сокращают вспомогательное время, что ведет к повышению производительности. | |
| 12-ти позиционная револьверная головка VDI-30 Позволяет изготавливать технологически сложные детали без переналадки. | |
| Сервоприводы С высокой скоростью позиционирования сокращают вспомогательное время. | |
| Мощная, точная, высокоскоростная револьверная головка Гарантирует максимальную жесткость и легкость обработки. | |
| Термостабильная конструкция шпиндельного узла | |
| Расширение возможностей и производительности Путем установки системы измерения инструмента и улавливателя деталей, автоподающего устройства. | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | 3-х кулачковый патрон |
| | Набор каленых и мягких кулачков |
| | Пистолет СОЖ |
| | Цанговый патрон |
| | Подготовка под пруткоподатчик |
| | Лампа состояния станка |
| | Оптическое измерение инструмента |
| Электронный ручной пульт-маховичок. | |
| Расширение памяти на 4GB для ЧПУ SIEMENS. | |
| Расширенный пакет ПО SHOPTURN. | |
| Netservice, онлайн-диагностика. | |
| Система СМС-оповещения. | |
| Клавиатура QWERTY. | |
| ПО мониторинга инструмента TOOLINSPECT. | |
| Расширение памяти ЧПУ FANUC на 2 GB. | |
| Комплект установочных башмаков. | |
| Опция SuperBigBore, увеличение отверстия в шпинделе до Ø95 мм. | |
| Улавливатель деталей. | |
| Интерфейс для подключения пруткоподатчика. | |
| Комплект пластиковых втулок в шпиндель. | |
| Конвейер готовых деталей. | |
| Комплект опций для работы с прутком, включает пруткоподатчик 1000 мм, улавливатель деталей, сигнальная лампа. | |
| Пруткоподатчик 10 - 65 мм, длина 3200 мм. | |
| Пруткоподатчик 10 - 65 мм, длина 3200 мм, многоуровневый. | |
| Стальные держатели прутка Ø 10 - 60 мм, цена за 1 шт. | |
| Система измерения инструмента для аксиального револьвера. | |
| Система измерения инструмента для радиального револьвера. | |
| Калибр для системы измерения VDI30. | |
| Стружкоуборочный конвейер. | |
| Вращающийся центр задней бабки MT4. | |
| Тележка для стружки 400 л, с отстойником СОЖ. | |
| Автоматические двери. | |
| Улавливатель масляных паров. | |
| Кондиционер электрошкафа. | |
| Ножная педаль управления гидропатрона или задней бабки. | |
| Помпа высокого давления 10 бар. | |
| Тестовая оправка VDI30 осевая. | |
| Тестовая оправка для главного шпинделя А2-6. | |
| Лазерный обмер геометрии станка на заводе-изготовителе, с корректировкой погрешностей и выдачей сертификата. | |
| 3-х кулачковый гидравлический патрон Ø210 мм А2-6. | |
| Комплект сырых кулачков для патрона Ø210 мм А2-6. | |
| Комплект каленных кулачков для патрона Ø210 мм А2-6. | |
| 3-х кулачковый гидравлический патрон Ø254 мм А2-6. | |
| Комплект сырых кулачков для патрона Ø254 мм А2-6. | |
| Комплект каленных кулачков для патрона Ø254 мм А2-6. | |
| Цанговый патрон SPANNTOP-MODULAR COLLET CHUCK (А2-6). | |
| Цанговый патрон SPANNTOP-COMBI COLLET CHUCK (А2-6). | |
| Цанговый патрон SPANNTOP-COMBI AXFIX COLLET CHUCK (А2-6). | |
| Ручной съемщик цанг. | |
| Цанга круглая. | |
| Цанга шестигранная. | |
| Цанга квадратная. | |
| Комплект оснастки для крепления стационарного инструмента, осевой VDI30. | |
| Радиальный резцедержатель 20 х 20 M4 – 2 шт. | |
| Радиальный резцедержатель 20 х 20 M3 – 1 шт. | |
| Цанги ESX 25 для зажатия Ø 2 - 16 мм – 2 шт. | |
| Твердосплавный держатель для сверла Ø 25 мм. | |
| Расточная оправка Ø16. | |
| Комплект оснастки для крепления стационарного и приводного инструмента, осевой VDI30. | |
| Радиальный резцедержатель 20 х 20 M4 – 2 шт. | |
| Радиальный резцедержатель 20 х 20 M3 – 1 шт. | |
| Цанги ESX 25 для зажатия Ø 2 - 16 мм – 2 шт. | |
| Твердосплавный держатель для сверла Ø 25 мм. | |
| Расточная оправка Ø16. | |
| Радиальный блок приводного инструмент. | |
| Осевой блок приводного инструмента. | |
| Радиальный блок приводного инструмент. | |
| Осевой блок приводного инструмента. | |
| Резцедержатели: | |
| Радиальный резцедержатель 20 х 20 M4. | |
| Радиальный резцедержатель 20 х 20 M3. | |
| Осевой резцедержатель 20 х 20 M4. | |
| Осевой резцедержатель 20 х 20 M3. | |
| Цанги ESX 25 для зажатия 2 - 16 мм. | |
| Сменный держатель на сверло Ø16 мм. | |
| Сменный держатель на сверло Ø20 мм. | |
| Сменный держатель на сверло Ø25 мм. | |
| Сменный держатель на сверло Ø32 мм. | |
| Расточная оправка Ø8 мм. | |
| Расточная оправка Ø10 мм. | |
| Расточная оправка Ø12 мм - VDI 30. | |
| Расточная оправка Ø16 мм. | |
| Расточная оправка Ø20 мм. | |
| Расточная оправка Ø25 мм. | |
| Расточная оправка Ø32 мм. | |
| Расточная оправка по смещением 25. | |
| Резьбонарезной патрон для метчиков ESX 25. | |
| Плавающая оправка для разверток. | |
| Барстопер. | |
| Барпуллер. | |
