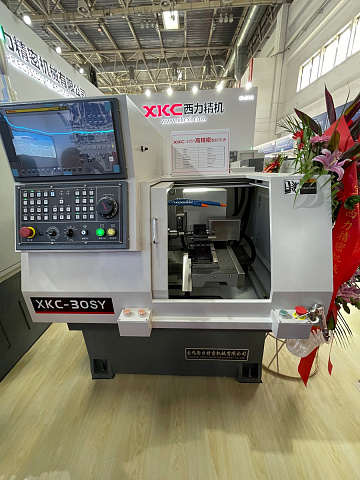

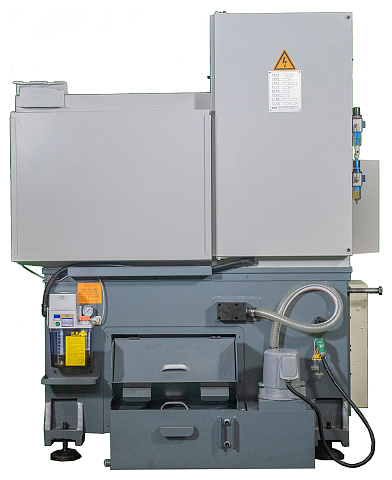

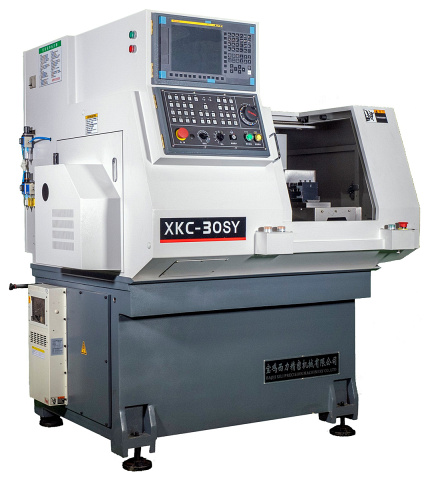

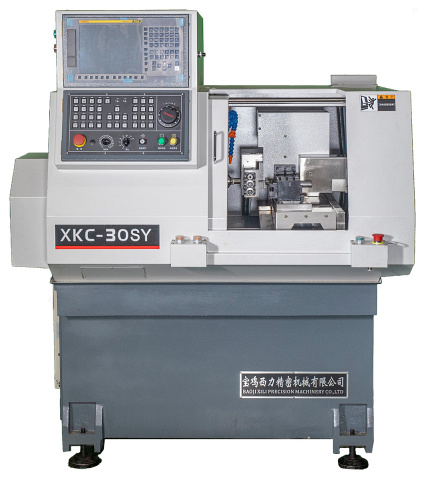

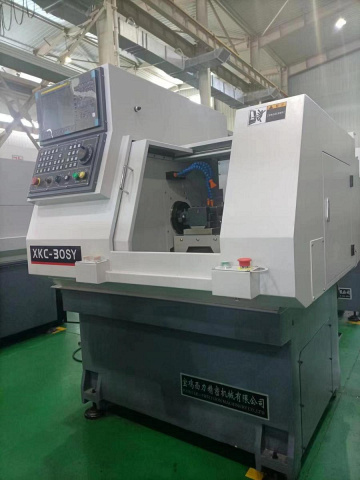

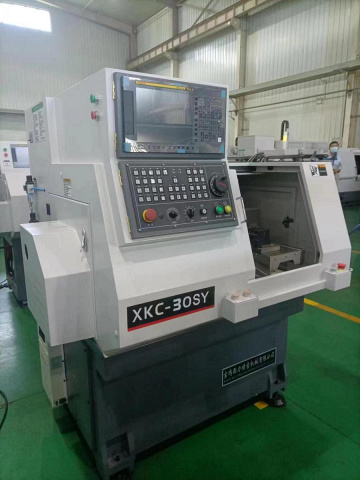

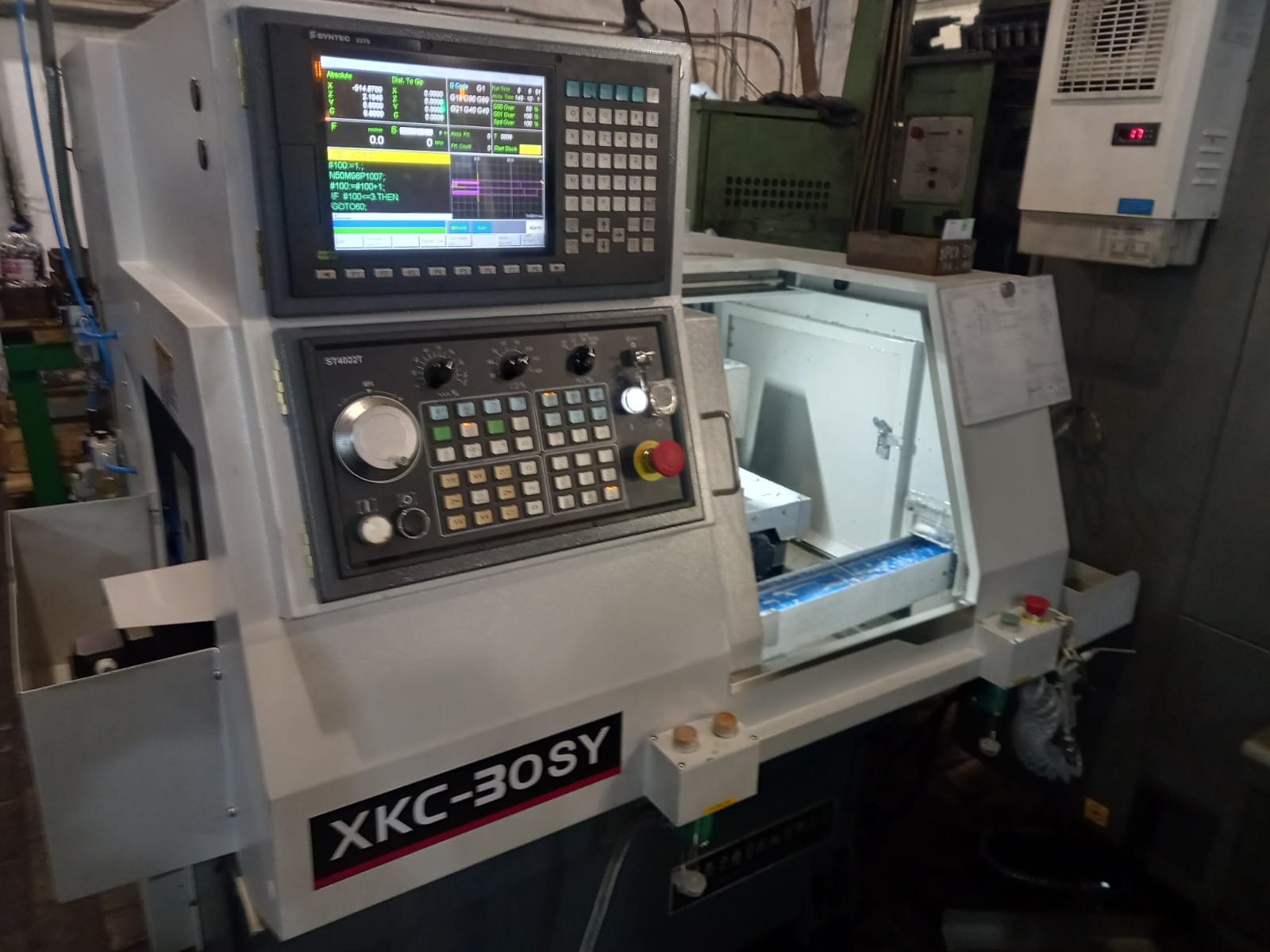

Токарный автомат с ЧПУ XKC 30SY

Код(ы) товара: МС 421985
Поделиться
  • Дата поставки:
    июнь 2024 г.
  • Новинка
5 077 555 ₽
В наличии
Дата поставки: июнь 2024 г.
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: 80 000 ₽ !
Гарантия: 12 месяцев
Самая большая
XKC
Китай
Модели серии:
30SY

Система ЧПУ: Syntec 22TB

Частота вращения шпинделя:

6000 об/мин

Кол-во управляемых осей: 4

Ø обрабатываемого прутка: 1 - 30 мм

Вес: 1300 кг

Преимущества
  • Цельнолитая станина
  • Высокоскоростной шпиндель оснащен радиально-упорными подшипниками от NSK (Япония), обеспечивает высочайшую точность (0,002 мм) и долгий срок службы
  • Прецизионные линейные направляющие от NSK / THK (Япония) и централизованная система смазки Yongjia Lube
  • Полноценная Y-осью для контурного фрезерования и вне осевого сверления
  • Возможность автоматизации за счет установки автоподающего устройства прутка, а также уловителя и конвейера готовых деталей
Назначение

Компактные прецизионные токарные автоматы с ЧПУ серии 30SY специально разработаны для быстрой и точной обработки деталей среднего и малого диаметра, в т.ч. изготовление которых требует применения приводного инструмента. Выделяются широкими возможностями для обработки деталей различной сложности с высокой точностью, производительностью и быстрым сроком окупаемости.


Использование на производстве таких станков позволяет существенно расширить номенклатуру выпускаемой продукции и сократить количество используемого оборудования.

В зависимости от комплектации станки могут быть оснащены различной инструментальной наладкой, т.е. они способны выполнять различные операции, включая многоосевую обработку.

Помимо этого, автоматы могут быть оснащены автоматическими системами загрузки / выгрузки, что снижает затраты на оплату рабочей силе время обработки деталей.

Область применения

Используются на предприятиях, производящих детали для автомобилей и мотоциклов, приборостроительных заводах, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

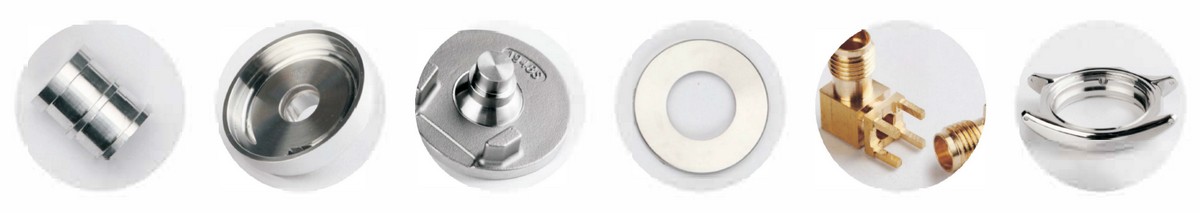

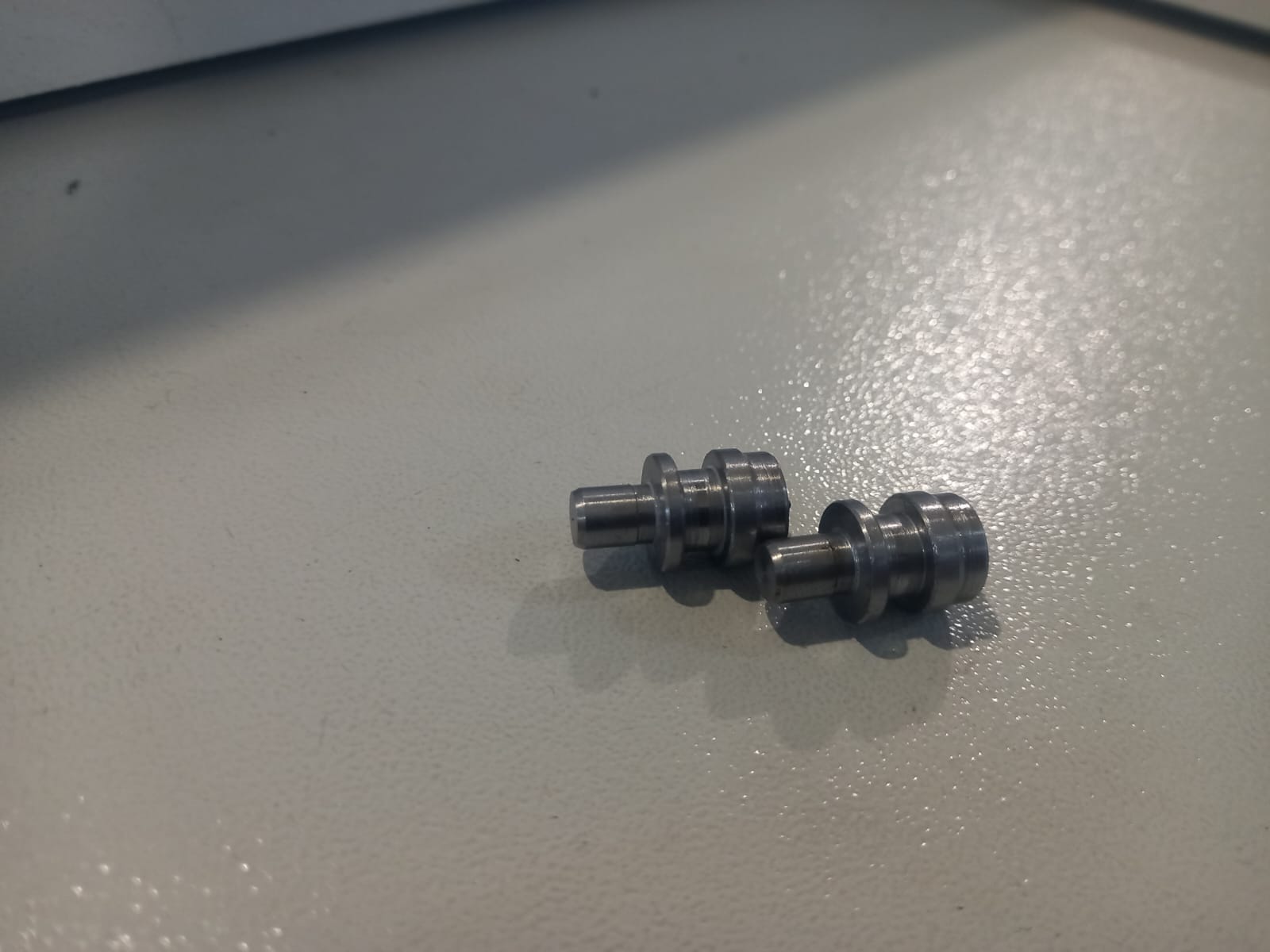

Получаемые изделия

Конструктивные особенности

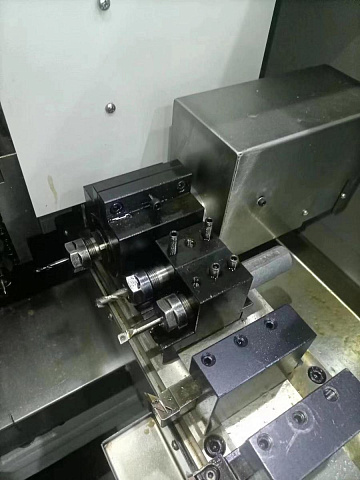

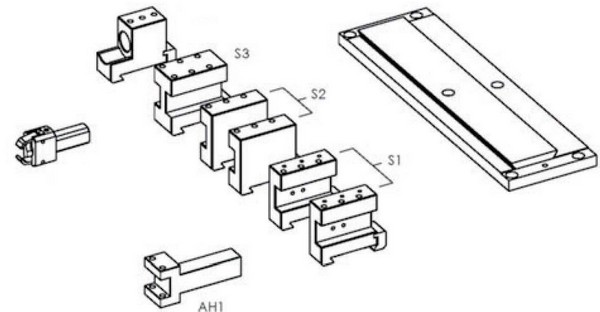

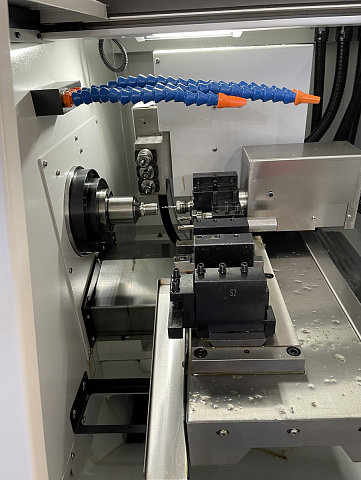

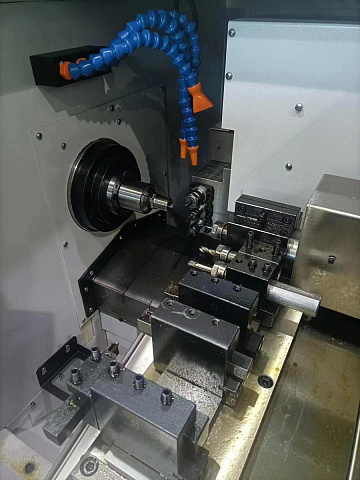

Высокая жёсткость и короткое время смены инструмента на резцовых блоках линейного суппорта, по сравнению с револьверной головкой, позволяют использовать их для силовой обработки с максимальной производительностью.

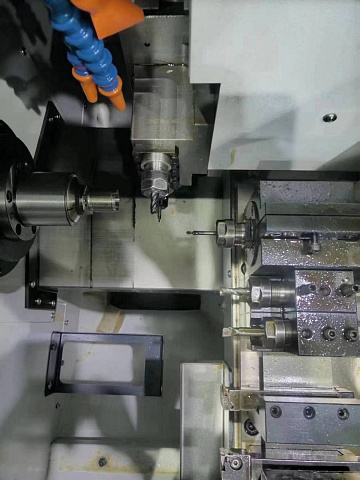

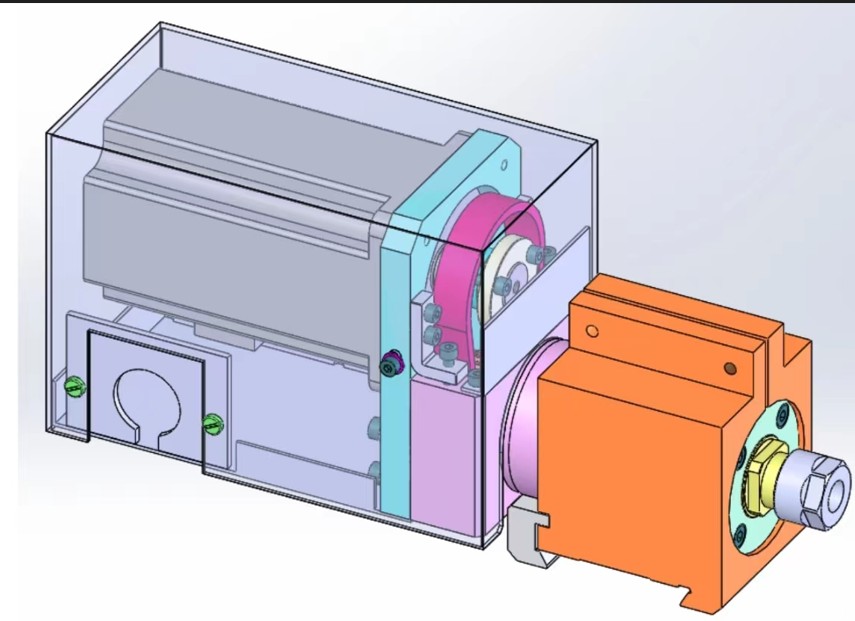

Осевой приводной инструмент ER16 в комплекте с осью индексации шпинделя C - расширяет технологические возможности оборудования, позволяя обрабатывать вне осевые отверстия и выполнять фрезерные работы.

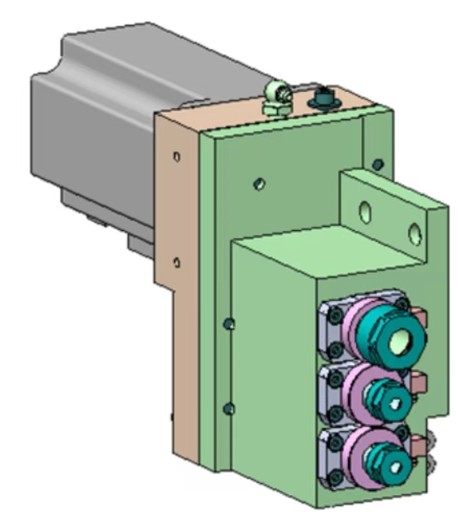

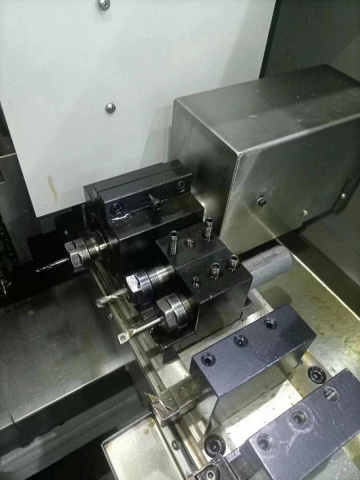

3-х позиционный инструментальный суппорта (ER16 - 1 шт., ER11 - 2 шт.) с Y-осью позволяет выполнять на станке сложные фрезерные операции (обработка шестигранника, "окон" различной конфигурации и пр.)
Комплектация
Стандартная
Освещение рабочей зоны
Система подачи СОЖ
Закрытая зона обработки
Комплект инструментов для обслуживания станка
3-х позиционный радиальный приводной инструмент с Y-осью (5000 об/мин)
1 позиционный осевой приводной инструмент ER16 (6000 об/мин)

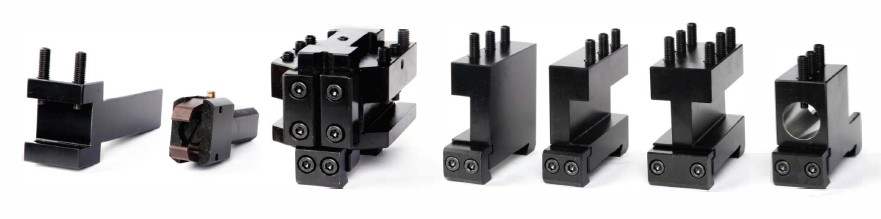

Резцовые блоки для линейного суппорта - 7 шт.
Барпуллер (вытягиватель прутка)
Теплообменник
Пистолет обдува воздухом
Документация на станок на русском языке
Интерфейс для подключения автоподатчика
Педаль для зажима/разжима патрона
Трансформатор
Уловитель и конвейер готовых деталей
Конвейер для сбора стружки с тележкой
Цанговый патрон с комплектом цанг (от 1 до 30 мм с шагом 1 мм)
Дополнительная
DH65L S2 Автоподатчик прутка Fedek (1,5 м)
Проставка для автоподатчика прутка мод. CO65-S (1,5 м)
Уловитель масляного тумана
Помпа СОЖ 20 бар
Кондиционер электрошкафа
Гидравлический 3-х кулачковый патрон Ø4”
Цанга под круг (Ø от 1 до 30 мм)
Основные комплектующие
  1. Подшипники шпинделя NSK / SKF (Япония / Швеция)
  2. Линейные направляющие THK (Япония)
  3. ШВП THK (Япония)
  4. Привода по осям Syntec / Fanuc (Тайвань / Япония)
  5. Муфта KTR / R + W (Германия)
  6. Шпиндель XKC (Китай)
  7. Револьверная головка Lio Shing / GSA+ (Китай)
  8. Станина XKC (Китай)
  9. Система охлаждения (Тайвань)
  10. Система автоматической смазки HEGU (Китай)
  11. Электрические компоненты Schneider (Франция)
