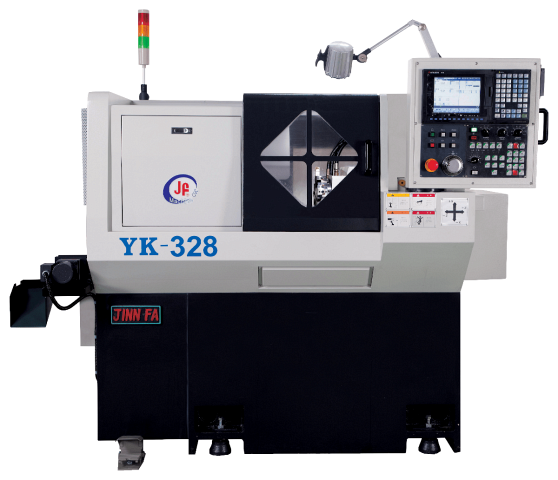

Токарные автоматы с ЧПУ JINN FA. Серия Smart-ECOline

В наличии
Токарные автоматы с ЧПУ JINN FA. Серия Smart-ECOline
  • Производитель: JINN FA

    Страна: Тайвань

  • Частота вращения шпинделя: 50 - 6000 об/мин

    Кол-во управляемых осей: 4

    Макс. Ø обрабатываемого прутка: 32 мм

    Вес: 1650; 1700; 1750 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:

Узнать цену

Вы выбрали: Токарные автоматы с ЧПУ JINN FA. Серия Smart-ECOline

Заказать лизинговый расчёт

Вы выбрали: Токарные автоматы с ЧПУ JINN FA. Серия Smart-ECOline

  • Запчасти
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 2
  • ОТЗЫВЫ
НАЗНАЧЕНИЕ:

Токарные автоматы с ЧПУ серии «Smart-ECOline» специально разработаны для обработки небольших и точных деталей, в т.ч.  изготовление которых требует применение приводного инструмента, с высокой точностью и стабильностью получения размеров и качества обработанной поверхности. В зависимости от комплектации станки могут быть оснащены различной инструментальной наладкой, т.о. они способны выполнять различные операции, включая многоосевую обработку. Как правило, используются на предприятиях, производящих детали для автомобилей и мотоциклов, приборостроительных заводах,  инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Помимо этого автоматы могут быть оснащены автоматическими системами загрузки/выгрузки, что снижает затраты на оплату рабочей силе время обработки деталей.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используются как в серийном так и в мелкосерийном производствах. Особенно распространены на предприятиях с большой номенклатурой выпуска, когда необходимо быстро перестраиваться с выпуска одной продукции на другую.

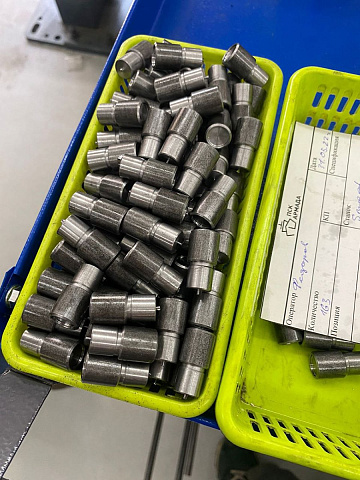

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

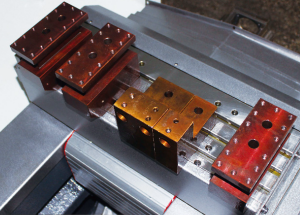

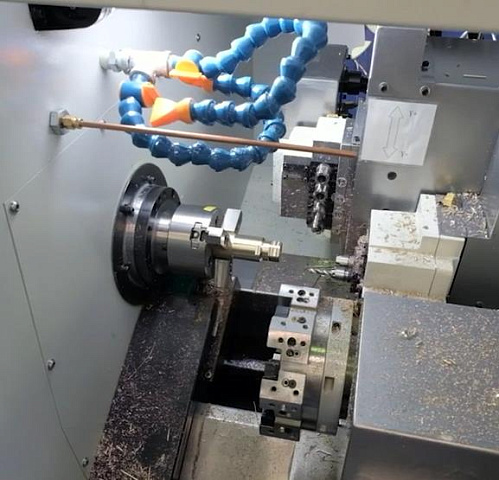

ИНСТРУМЕНТАЛЬНЫЕ РЕЗЦОВЫЕ БЛОКИ (МОД. «SMART-ECOLINE-32E»)

Большая жёсткость и меньшее время смены инструмента на резцовых блоках по сравнению с револьверной головки позволяют использовать их для силовой обработке и там, где требуется максимальная производительность.

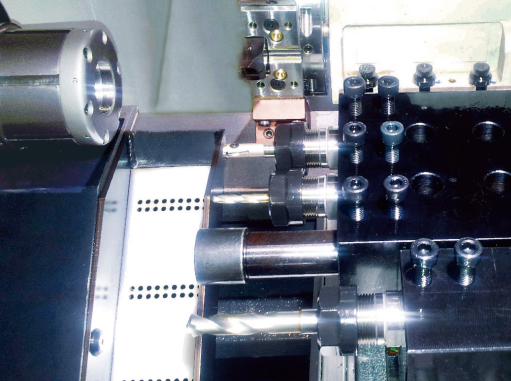

РЕВОЛЬВЕРНАЯ ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА И ОСЕВОЙ ПРИВОДНОЙ ИНСТРУМЕНТ (УСТАНАВЛИВАЮТСЯ В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА)

Осевой приводной инструмент расширяет технологические возможности оборудования, позволяя обрабатывать внеосевые отверстия и выполнять фрезерные работы.

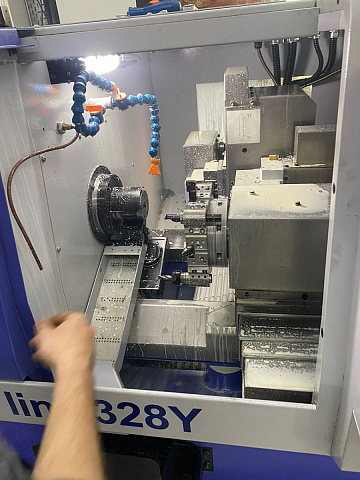

РЕВОЛЬВЕРНАЯ ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА И РАДИАЛЬНЫЙ ПРИВОДНОЙ ИНСТРУМЕНТ (МОД. «SMART-ECOLINE DDY»)

При установке радиального приводного 4-х позиционного инструментального суппорта добавляется дополнительная ось Y, которая позволяет выполнять на станке сложные фрезерные операции (обработка шестигранника, «окон» различной конфигурации и пр.).
РЕВОЛЬВЕРНАЯ ИНСТРУМЕНТАЛЬНАЯ ГОЛОВКА И ОСЕВОЙ НЕПРИВОДНОЙ ИНСТРУМЕНТ (УСТАНАВЛИВАЮТСЯ В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА)

Дополнительный резцовый блок для расточного инструмента увеличивает общее количество инструментальных позиций на станке и обладает большей жесткостью, чем револьверная головка, поэтому может применяться для обработки, требующей повышенной жесткость (сверление отверстий большого диаметра, расточка при ударных нагрузках и пр.).

МАНИПУЛЯТОР ДЛЯ АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ (УСТАНАВЛИВАЮТСЯ В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ СТАНКА)

Установка манипулятора позволяет автоматизировать процесс подачи прутка и максимально снизить вмешательство оператора в работу станка. Такое решение дешевле нежеле установка автоподачика прутка.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

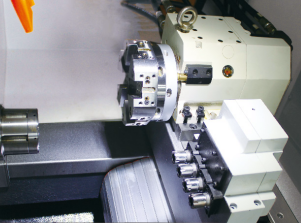

ГИДРАВЛИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН

Патроны 3-х кулачковые гидравлические предназначены для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах.

Токарные патроны с гидравлическим приводом  способны сократить время рабочего на 50-70%, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

В зависимости от модели станок может быть укомплектован тремя вариантами инструментальных систем:

1. Для станка YK-32E – блочная система с возможность установки до 6 инструментов

2. Для модели YK-328 – револьверная голова на 8 позиций и 3 дополнительный блока на суппорте

3. Для YK-328DDY – револьверная голова на 8 позиций и блок с приводными инструментами на 4 позиции с возможностью перемещения по оси «Y».


НАБОР ИНСТРУМЕНТАЛЬНОЙ ОСНАСТКИ

В состав оснащения станка входит комплект блоков для крепления режущего инструмента на инструментальном суппорте или в револьверной головке, а так же в блоках приводного инструмента (при наличии).

Для станков серии SMART ECOline:

  • Резцовый блок для инструмента внутренней обработки
  • Переходные втулки для крепления расточного инструмента Ø 8, 10, 12, 16  мм

ТЕПЛООБМЕННИК ЭЛЕКТРОШКАФА

Теплообменник электрошкафа обеспечивает достаточное охлаждение воздуха электрических компонентов установленных вне рабочей зоны станка.

Вентилятор с фильтром направляет прохладный отфильтрованный наружный воздух во внутреннее пространство электрического шкафа. При этом незначительно повышается внутреннее давление, что предотвращает попадание пыли в корпус, тем сама обеспечивая дополнительную защиту электроники.

СИСТЕМА ПОДАЧИ СОЖ

Необходима для охлаждения зоны резания. Позволяет продлить срок службы режущего инструмента, обеспечивая эффективный отвод тепла от заготовки и удаляя стружку из зоны контакта инструмента с заготовкой.

В качестве охлаждающей жидкости используются специальные эмульсии, масла или вода, в зависимости от типа обрабатываемого материала


РАБОЧЕЕ ОСВЕЩЕНИЕ

Облегчает визуальный контроль за обработкой и наладку станка.

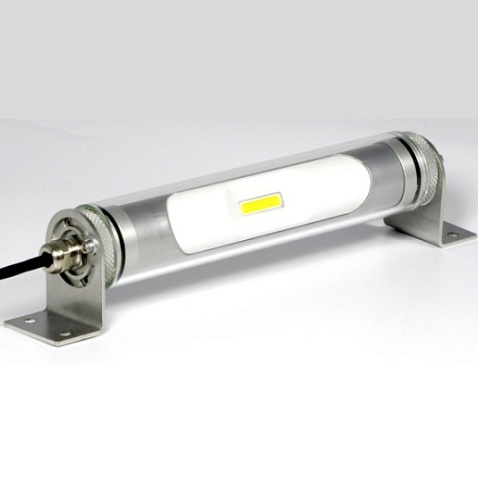

На данный момент устанавливается LED-светильник с высокой степенью освещения и низким энергопотреблением. Осветительный элемент надежно защищен специальным пластиком стойким к механическим повреждениям и умеренно-агрессивным средам.


УПОР ДЛЯ ОСТАНОВКИ ПРУТКА

Используется для остановки прутка, подаваемого автоматическим подающим устройством.

Специально подготовленный блок для остановки прутка, позволяет выдвинуть пруток на строго заданную величину, не прибегая к дополнительным манипуляциями и  не используя «кустарные» приспособления с отсутствием необходимой точности изготовления и прочности материала.

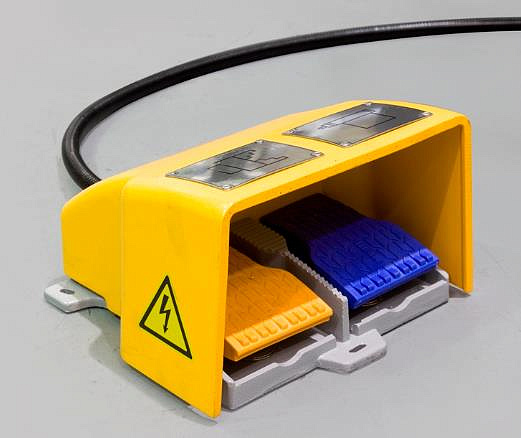

ПЕДАЛЬ ЗАЖИМА (РАЗЖИМА) ГИДРАВЛИЧЕСКОГО ПАТРОНА

Предназначена для зажима/разжима гидравлического патрона.

Сокращает подготовительное время, позволяет перенастроить на необходимый типоразмер детали за короткое время.


ПОДГОТОВКА ПОД ПОДАТЧИК ПРУТКА

Подготовка состоит из установки специального шлейфа для подключения самого податчика к электронике станка, настройка системы ЧПУ на работу с ним и подготовку в кожухе станка для возможности работы с прутком, пропускаемым через шпиндель.


РЕГУЛИРУЕМЫЕ ОПОРЫ

Позволяют выровнять станок без заливки специального фундамента, но в любом случае подразумевают наличие ровного пола.

Опоры поставляются комплектом, достаточным для выставления оптимального уровня станка. Изготавливаются из высокопрочных сталей или марок чугуна, устойчивых к вибрациям и рассчитанных на массу оборудования, с учётом динамических нагрузок во время работы самого станка.


ЯЩИК С ИНСТРУМЕНТОМ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА

Представляет собой набор инструментов и ЗИП для обслуживания станка: ключи, отвертки, плоскогубцы, прокладки, запасные шайбы и т.д.

Состав набора зависит от комплектации и назначения оборудования.

ДОКУМЕНТАЦИЯ НА СТАНОК

Состоит из:

1. Руководства по эксплуатации самого станка

2. Руководства по эксплуатации ЧПУ

3. Руководства по техобслуживанию ЧПУ

Набор документов на русском языке, представляющий собой подробное описание всех действий, необходимых для запуска, работы и обслуживания станка, техника безопасности, а так же деталировкой комплектующих и комплекта ЗИП.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМЫ ЧПУ MITSUBISHI M-70

Промышленная система ЧПУ с рядом особенностей:
Время цикла сокращается благодаря более высокой производительности контроля обработки.
Высокоточное нарезание резьбы с высокоскоростным компенсационным управлением шпинделя и сервопривода.
Многоосное управление и двухкомпонентные системы для совместимости с различным оборудованием.
Простая система программирования для обрабатывающего центра и токарного станка.

СИСТЕМА ЧПУ FANUC

Промышленный контроллер для решения большинства производственных задач. Самая распространённая и надежная система ЧПУ в мире. Позволят программировать линию обработки на токарных и токарно-фрезерных центрах любой сложности.

УЛОВИТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ

Уловитель готовых деталей позволяет автоматизировать процесс работы с партиями изделий, уменьшив присутствие оператора в рабочей зоне станка, сокращая время простоя оборудования.

КОНВЕЙЕР ДЛЯ СТРУЖКИ

Автоматизировано удаляет стружку из зоны резания.
Позволят оператору не отвлекаться на выгрузку стружки из рабочей зоны.
Отход скапливается в баке, который поставляется как дополнительная опция.

ГИДРАВЛИЧЕСКИЙ ЦАНГОВЫЙ ПАТРОН

Цанговый патрон удобен при обработки прутков, благодаря низким временным затратам на зажим/разжим и надежному зажиму. Для такого патрона необходимы цанги, соответствующие диаметру пропускаемого прутка через шпиндель и выбираются индивидуально, по требованию клиента

2-Х ПОЗИЦИОННЫЙ ПРИВОДНОЙ ОСЕВОЙ ИНСТРУМЕНТАЛЬНЫЙ СУППОРТ

Расширяет технологические возможности станка, сокращается время обработки детали, повышает точность обработки.
Подходит для фрезерования, вне осевого сверления, резьбонарезания и т.д.
Имеет достаточную мощность и жесткость, что бы работать с большинством типов сплавов в пределах устанавливаемых диаметров инструментов.

ПОДАЧА СОЖ ЧЕРЕЗ ИНСТРУМЕНТ

Дает возможность обрабатывать глубокие отверстия и увеличивает стойкость инструмента, за счет лучшего охлаждения режущей кромки и более эффективного удаления стружки.
Для осуществления подачи необходимо предусмотреть инструментальную оснастку с подготовкой для подачи СОЖ через корпус оснастки (резцы, сверла, фрезы и т.д.)
Устанавливаются помпы с различным давлением от 3 до 15 бар в зависимости от требований к обработке.

УСТРОЙСТВО АВТОМАТИЧЕСКОЙ ПОДАЧИ ПРУТКА

Барфидер представляет собой устройство автоматической подачи прутка в зону обработки. Обычно используется для автоматизации производственного процесса в серийном производстве.
Основные особенности:
  • Обеспечивает точное позиционирование прутка
  • Cнижение количества производственного брака
  • Повышение производительности за счёт автоматизации
  • Большой срок эксплуатации
