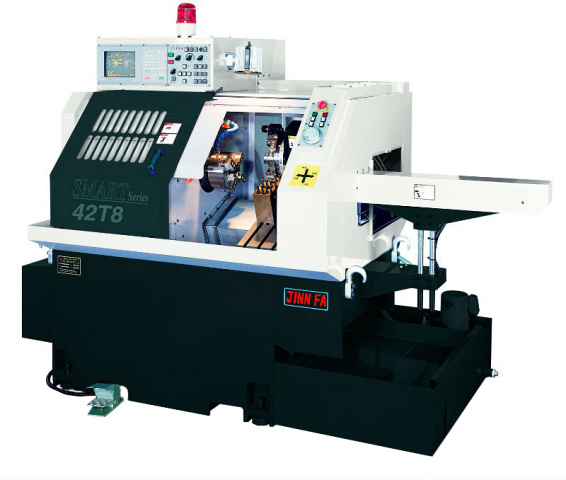

Токарные автоматы с ЧПУ JINN FA. Серия SMART

Токарные автоматы с ЧПУ JINN FA. Серия SMART
  • Производитель: JINN FA

    Страна: Тайвань

  • Частота вращения шпинделя: 45 - 3500 об/мин

    Кол-во управляемых осей: 3

    Макс. Ø обрабатываемого прутка: 32 - 42 мм

    Вес: 2200 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:

Узнать цену

Вы выбрали: Токарные автоматы с ЧПУ JINN FA. Серия SMART

Заказать лизинговый расчёт

Вы выбрали: Токарные автоматы с ЧПУ JINN FA. Серия SMART

  • Запчасти
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 3
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Высокоскоростные станки серии SMART предназначены для изготовления изделий из прутка в условиях мелкосерийного и серийного производств.

Токарные автоматы серии SMART по-настоящему самые экономичные, точные и универсальные в своем классе на сегодняшний день!


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Высокоскоростные станки серии SMART широко применяются в различных отраслях современной промышленности, используются в транспортном машиностроении.

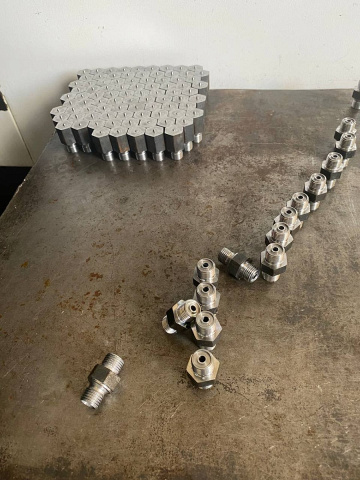

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

Авиационной и аэрокосмической отрасли

Предприятия оборонно-промышленного комплекса

Медицина

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЖЕСТКАЯ ЦЕЛЬНОЛИТАЯ СТАНИНА

Наклон станины под углом 20° упрощает уборку станка от стружки, и облегчает доступ к обрабатываемой детали. Мощная конструкция базы обеспечивает максимальную жесткость и устойчивость при тяжелых режимах обработки.

УЛАВЛИВАТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ

По желанию заказчика станок оснащается устройством улавливания готовых деталей, что гарантирует удобное и быстрое удаление изделия из рабочей зоны.

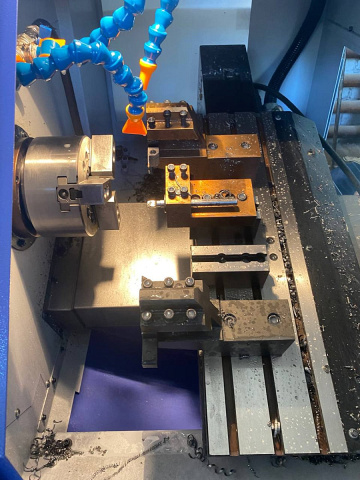

РЕВОЛЬВЕРНАЯ ГОЛОВКА + 3 ПОЗИЦИИ ИНСТРУМЕНТА УСТАНОВЛЕННОГО НА СУППОРТЕ

Конструкция станка позволяет установить как револьверную головку, так и отдельные инструментальные блоки прямо на суппорт. Покупатель может самостоятельно выбрать необходимую компоновку, которая обеспечит наибольшую производительность при оптимальной стоимости оборудования.

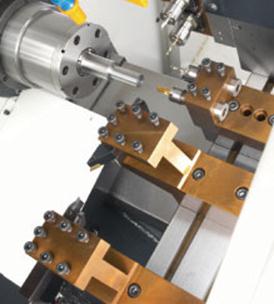

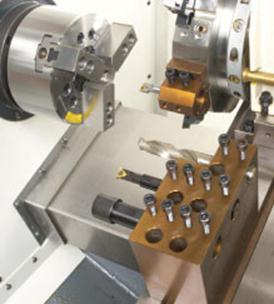

КОМПЛЕКТАЦИЯ БЕЗ РЕВОЛЬВЕРНОЙ ГОЛОВКИ С 2 ДОПОЛНИТЕЛЬНЫМИ ПРИВОДНЫМИ ИНСТРУМЕНТАМИ

Такая компоновка может вмещать до 6 инструментальных блоков с токарным инструментом. Отличается очень быстрой сменой и удобным доступом к инструменту. Дополнительно можно установить 2 позиции приводного инструмента, которые позволяют производить на станке фрезерную обработку, сверление отверстий и нарезание резьбы.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


ГИДРАВЛИЧЕСКИЙ ЦАНГОВЫЙ ПАТРОН

Цанговый патрон удобен при обработки прутков, благодаря низким временным затратам на зажим/разжим и надежному зажиму. Для такого патрона необходимы цанги, соответствующие диаметру пропускаемого прутка через шпиндель и они выбираются индивидуально, по требованию клиента.

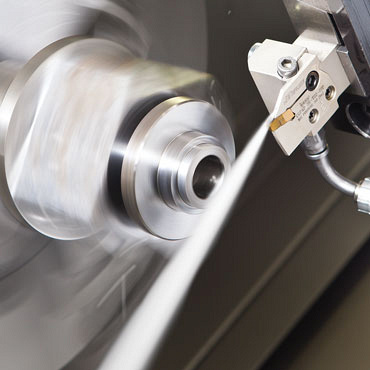

ПОДАЧА СОЖ ЧЕРЕЗ ИНСТРУМЕНТ

Дает возможность обрабатывать глубокие отверстия и увеличивает стойкость инструмента, за счет лучшего охлаждения режущей кромки и более эффективного удаления стружки.

Для осуществления подачи необходимо предусмотреть инструментальную оснастку с подготовкой для подачи СОЖ через ее корпус (резцы, сверла, фрезы и т.д.)







НАБОР ИНСТРУМЕНТАЛЬНОЙ ОСНАСТКИ

В состав оснащения станка входит комплект блоков для крепления режущего инструмента на инструментальном суппорте или в револьверной головке, а также в блоках приводного инструмента (при наличии).

Для станков серии SMART:

  • Двойной резцовый блок для инструмента внутренней обработки
  • Резцовый блок для инструмента внутренней обработки
  • Резцовый блок для инструмента наружного точения
  • Резцовый блок для установки инструмента передней режущей поверхностью вниз
  • Двойной резцовый блок для инструмента наружной обработки
  • Переходные втулки для крепления расточного инструмента Ø8, 10, 12, 16, 20 мм


СИСТЕМА ПОДАЧИ СОЖ

Необходима для охлаждения зоны резания. Позволяет продлить срок службы режущего инструмента, обеспечивая эффективный отвод тепла от заготовки и удаляя стружку из зоны контакта инструмента с заготовкой.

В качестве охлаждающей жидкости используются специальные эмульсии, масла или вода, в зависимости от типа материала.

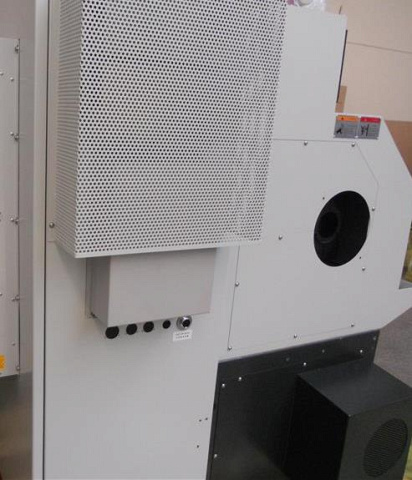

ТЕПЛООБМЕННИК ЭЛЕКТРОШКАФА

Теплообменник электрошкафа обеспечивает достаточное охлаждение воздуха электрических компонентов, установленных вне рабочей зоны станка.

Вентилятор с фильтром направляет прохладный отфильтрованный наружный воздух во внутреннее пространство электрического шкафа. При этом незначительно повышается внутреннее давление, что предотвращает попадание пыли в корпус, тем самым обеспечивая дополнительную защиту электроники.

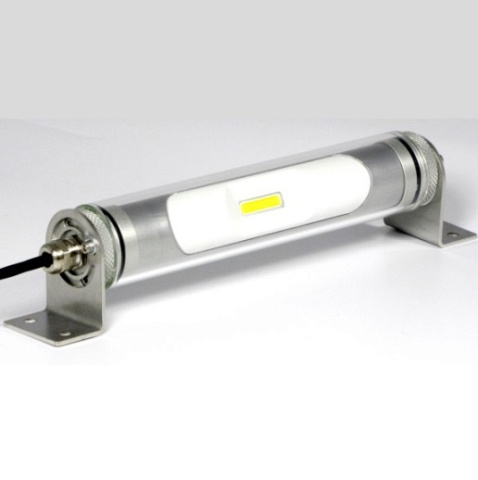

РАБОЧЕЕ ОСВЕЩЕНИЕ

Облегчает визуальный контроль за обработкой и наладку станка.

На данный момент устанавливается LED-светильник с высокой степенью освещения и низким энергопотреблением. Осветительный элемент надежно защищен специальным пластиком, стойким к механическим повреждениям и умеренно-агрессивным средам.

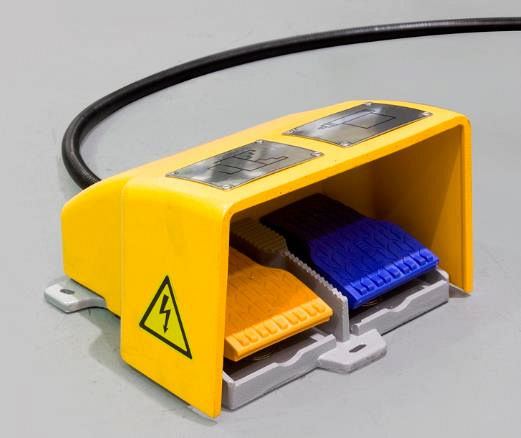

ПЕДАЛЬ ЗАЖИМА (РАЗЖИМА) ГИДРАВЛИЧЕСКОГО ПАТРОНА

Предназначена для зажима/разжима гидравлического патрона и выдвижения пиноли задней бабки (при наличии).

Сокращает подготовительное время, позволяет перенастроить на необходимый типоразмер детали за короткое время.

ПОДГОТОВКА ПОД ПОДАТЧИК ПРУТКА

Подготовка состоит из установки специального шлейфа для подключения самого податчика к электронике станка, настройка системы ЧПУ на работу с ним и подготовку в кожухе станка для возможности работы с прутком, пропускаемым через шпиндель.

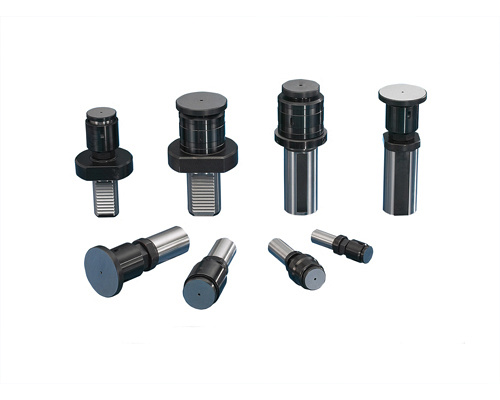

УПОР ДЛЯ ОСТАНОВКИ ПРУТКА

Используется для остановки прутка, подаваемого автоматическим подающим устройством.

Специально подготовленный блок для остановки прутка, позволяет выдвинуть пруток на строго заданную величину, не прибегая к дополнительным манипуляциями и  не используя «кустарные» приспособления с отсутствием необходимой точности изготовления и прочности материала.

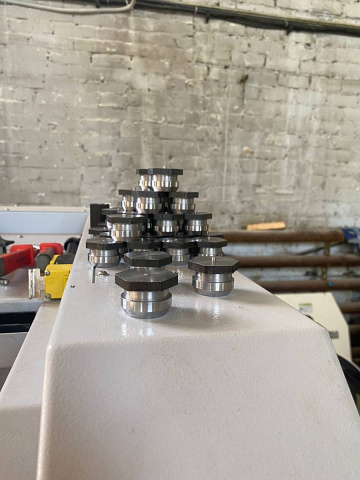

РЕГУЛИРУЕМЫЕ ОПОРЫ

Позволяют выровнять станок без заливки специального фундамента, но в любом случае подразумевают наличие ровного пола.

Опоры поставляются комплектом, достаточным для выставления оптимального уровня станка. Изготавливаются из высокопрочных сталей или марок чугуна, устойчивых к вибрациям и рассчитанных на массу оборудования, с учётом динамических нагрузок во время работы самого станка.



ЯЩИК С ИНСТРУМЕНТОМ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА

Представляет собой набор инструментов и ЗИП для обслуживания станка: ключи, отвертки, плоскогубцы, прокладки, запасные шайбы и т.д.

Состав набора зависит от комплектации и назначения оборудования.


ДОКУМЕНТАЦИЯ НА СТАНОК

Состоит из:

1. Руководства по эксплуатации самого станка

2. Руководства по эксплуатации ЧПУ

3. Руководства по техобслуживанию ЧПУ

Набор документов, представляющий собой подробное описание всех действий, необходимых для запуска, работы и обслуживания станка, техника безопасности, а так же с деталировкой комплектующих и комплекта ЗИП.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

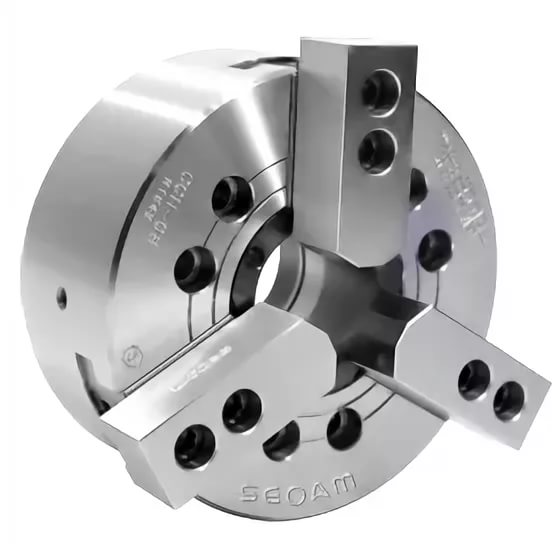

3-ХКУЛАЧКОВЫЙ ПАТРОН 150 ММ (только для Smart 42, SMART - 32T8 / 42T8)

Применяется при обработке корпусных деталей, также может быть использован при обработке деталей из прутка при изготовлении мелких партий деталей.

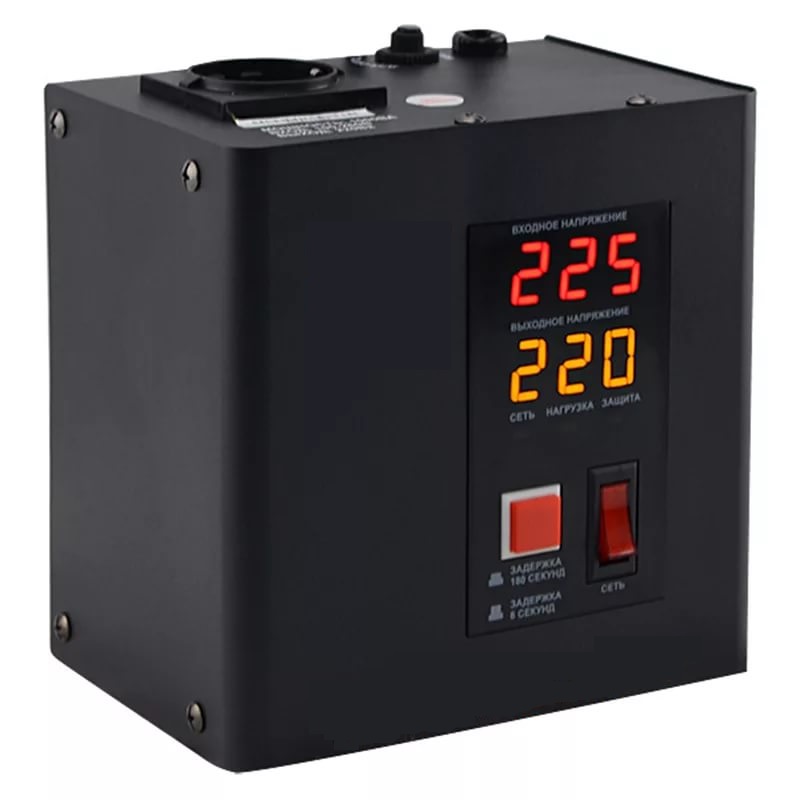

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Обеспечивает стабильность работы станка при скачках напряжения в электросети больше, чем на ±15% от номинального.

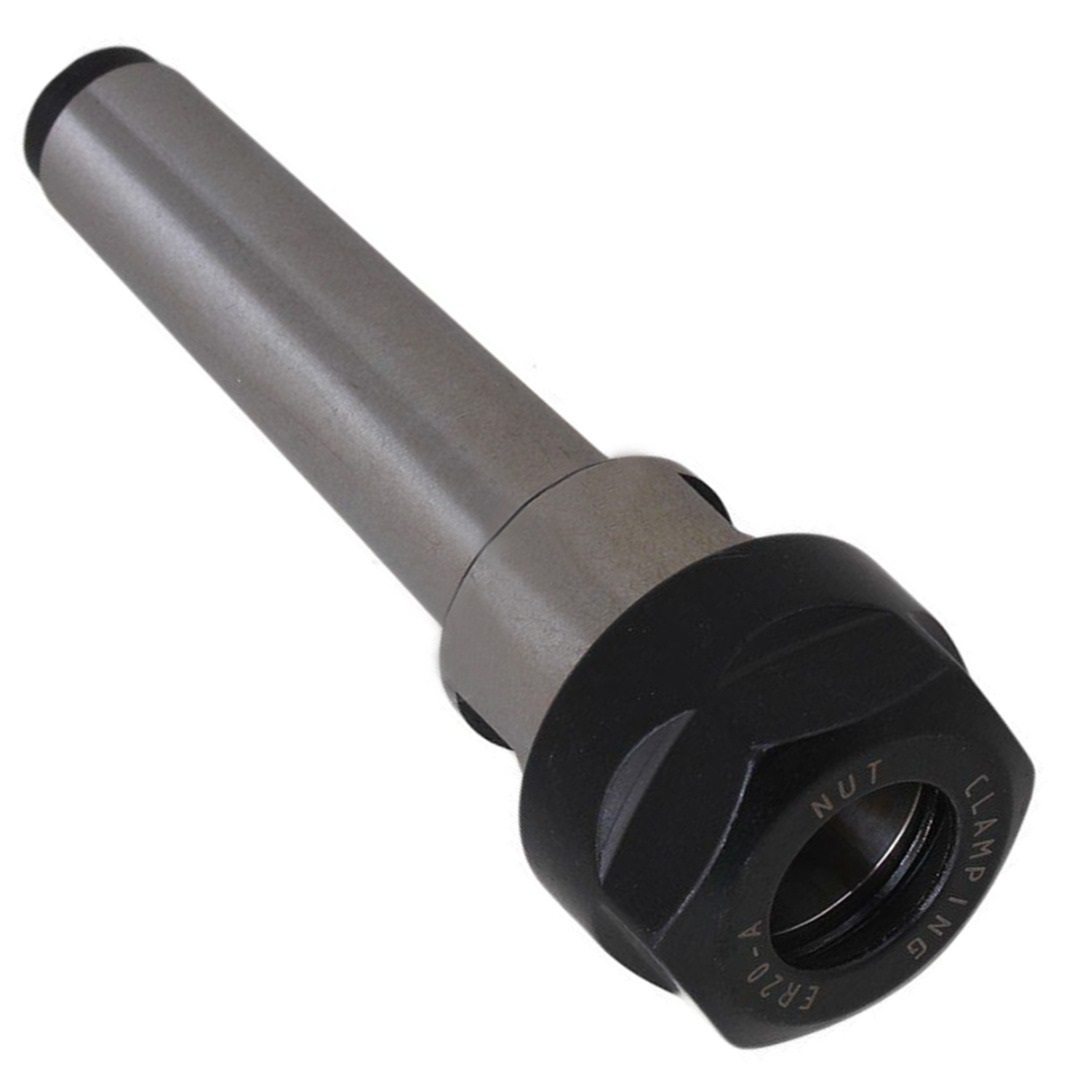

ER20 ЦАНГОВЫЙ ПАТРОН

Универсальная оснастка для закрепления осевого инструмента.

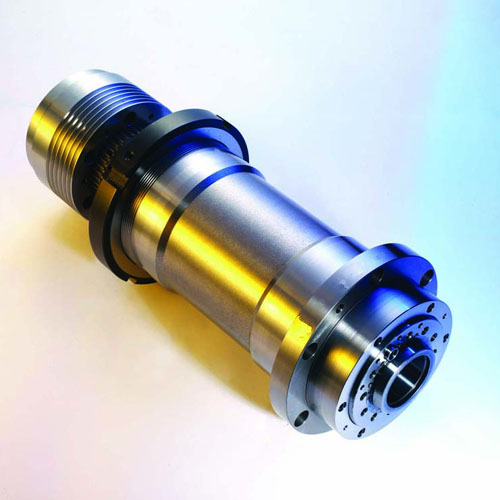

ШПИНДЕЛЬ 6000 об/мин (стандартно для Smart 25)

Позволяет эффективно обрабатывать заготовки из цветных металлов и сплавов, а применение современного режущего инструмента может исключить операции шлифования из технологического процесса.

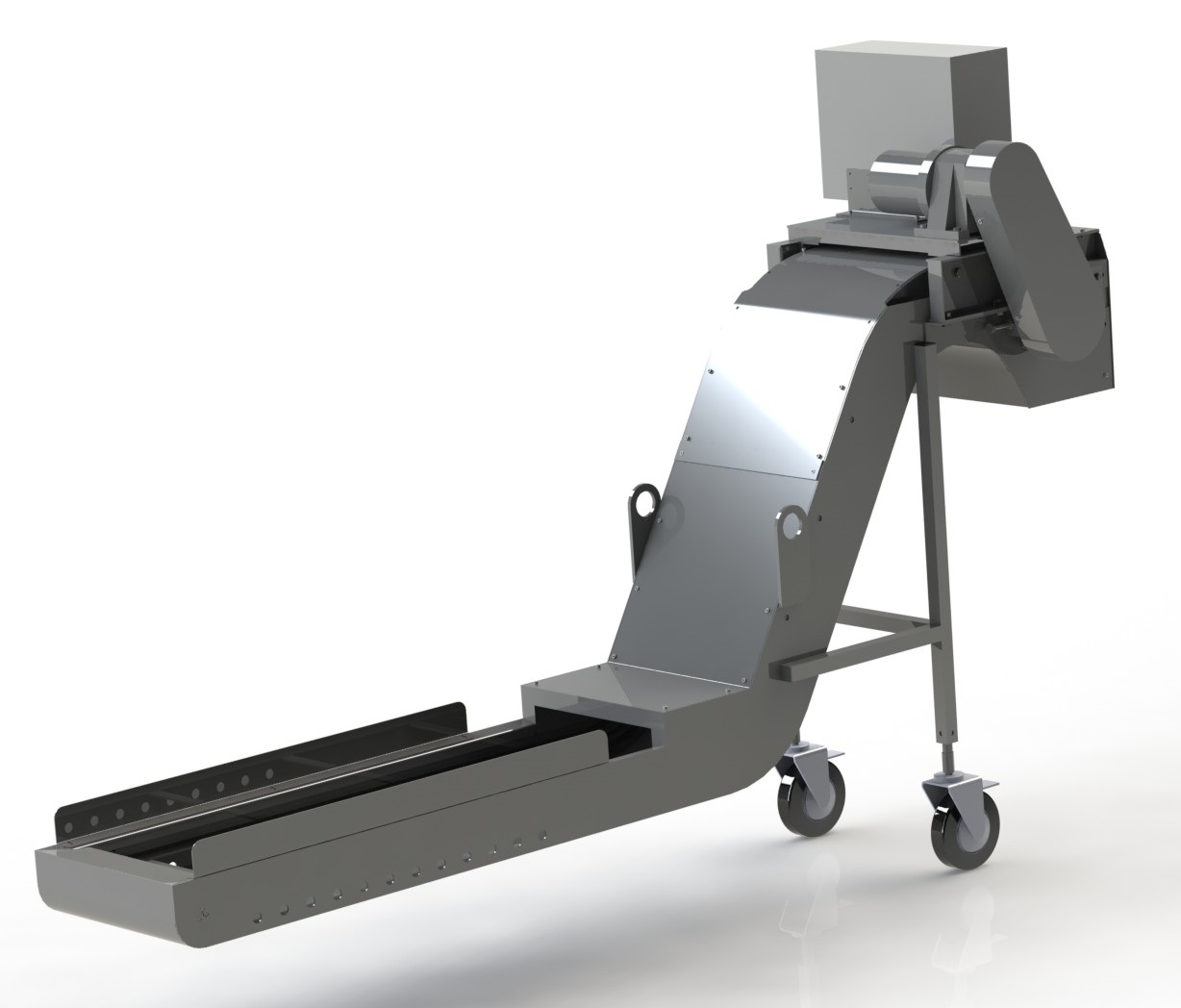

КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ

Облегчает обслуживание станка и сокращает простой оборудования, тем самым экономическую увеличивает эффективность от использования оборудования.




C-ОСЬ (ТОЛЬКО ДЛЯ SYNTEC, MITSUBISHI M70 И FANUC 0I-TD)

«C-ось» означает, что у токарно-фрезерных станков с ЧПУ контролирует не просто скорость вращения детали, а само её угловое положение. Такой контроль иногда еще называют индексацией по С-оси.

Точность позиционирования по оси «С» для станков серии SMART – 5°.

Применяется при фрезеровании, сверлении, нарезании резьб и других работах вне оси, либо на торцевой поверхности деталей, в зависимости от положения блока с приводным инструментом.

ТЕЛЕЖКА ДЛЯ СТРУЖКИ

Тележка для стружки предназначена для сбора и временного хранения металлической стружки. Широко используется в цехах производственных предприятий. Контейнер тележки имеет объем 200 литров, на дне контейнера предусмотрены отверстия для слива СОЖ и масла в специальный лоток. Контейнер вмонтирован в передвижную платформу таким образом, чтобы можно было опрокидывать его при разгрузке стружки.

УЛОВИТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ

Уловитель готовых деталей позволяет автоматизировать процесс работы с партиями изделий, уменьшив присутствие оператора в рабочей зоне станка, сокращая время простоя оборудования.


КОНВЕЙЕР ДЛЯ ДЕТАЛЕЙ

Это позволяет предотвратить повреждение готовых деталей и обеспечить автоматическую выгрузку из зоны обработки. Дальнейшая выгрузка из специального лотка для готовых деталей производится вручную, либо с помощью специального автоматического манипулятора. Существенно сокращает дополнительное время на выгрузку готовых изделий.


2-ХПОЗИЦИОННОЕ ФРЕЗЕРНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ (ОСЕВОЙ)

Дополнительно можно установить 2 позиции приводного инструмента, которые позволяют производить на станке фрезерную обработку, сверление отверстий и нарезание резьбы. Устанавливается либо как осевой, либо как радиальный блок по отношению к детали. При необходимости можно переставить и сменить направление инструмента. Одновременная установка сразу двух блоков не возможна из-за ограниченного пространства.

ТРАНСФОРМАТОР

Трансформатор для станка с ЧПУ по металлу включает в себя трансформатор понижающего типа 380В / 220В. Необходим для адаптации работы станка под требования российских электросетей, отличных от западных и азиатских по напряжению.

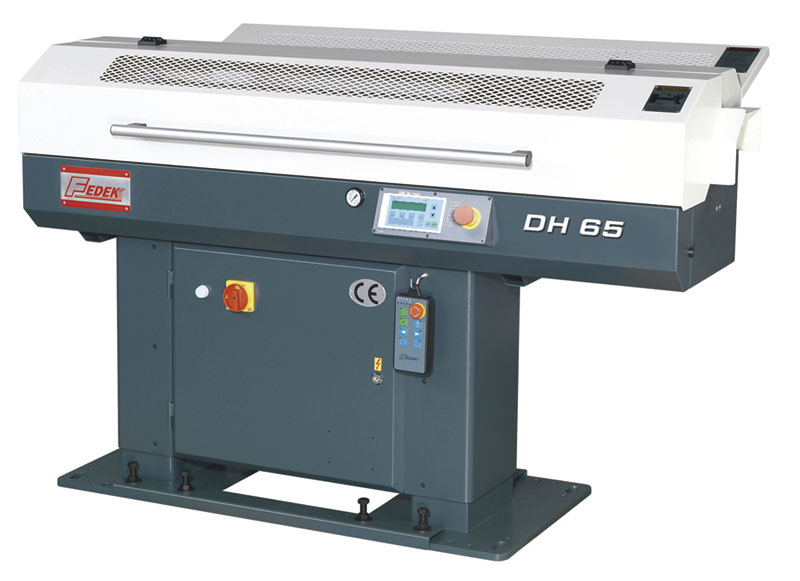

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ПОДАЧИ ПРУТКА

Барфидер представляет собой устройство автоматической подачи прутка в зону обработки. Обычно используется для автоматизации производственного процесса в серийном производстве.

Основные особенности, как:

· Обеспечивает точное позиционирование прутка

· Снижение количества производственного брака

· Повышение производительности за счёт автоматизации

· Большой срок эксплуатации


ВОЗДУШНЫЙ КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА

Для поддержки постоянной температуры в шкафу управления на станке установлен кондиционер электрошкафа. Это обеспечивает стабильный и эффективный теплоотвод от электроники станка. Как правило устанавливается в помещениях без дополнительного охлаждения с большим количеством оборудования, либо в регионах с жалким климатом.
  ОБДУВ ШПИНДЕЛЯ ВОЗДУХОМ
  ПОЗИЦИОНИРОВАНИЕ С ТОЧНОСТЬЮ 5°
  УВЕЛИЧЕНИЕ МОЩНОСТИ ШПИНДЕЛЯ ДО 7,5 КВТ
  СЕ КОМПЛЕКТАЦИЯ
