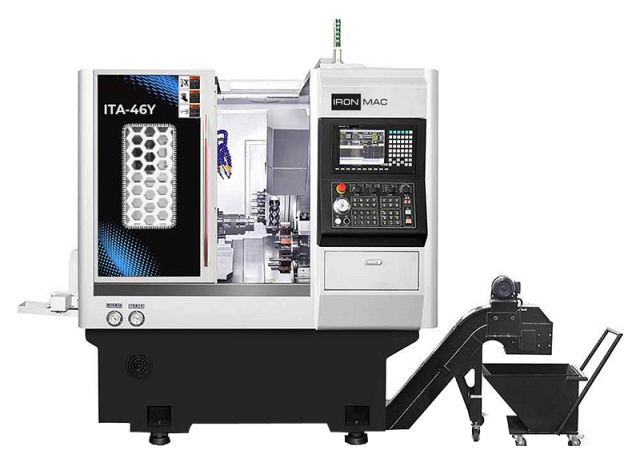

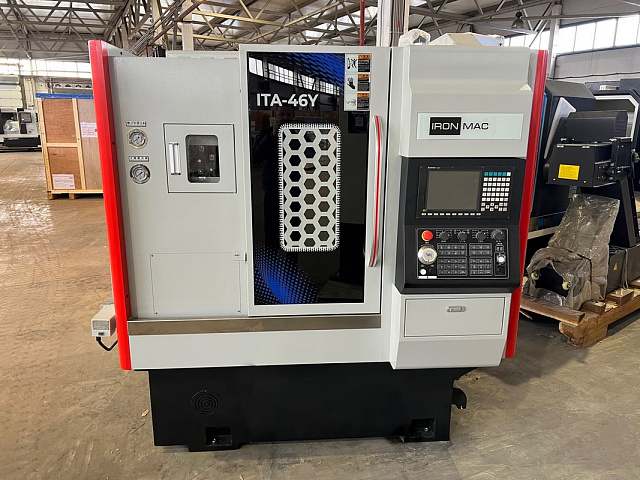

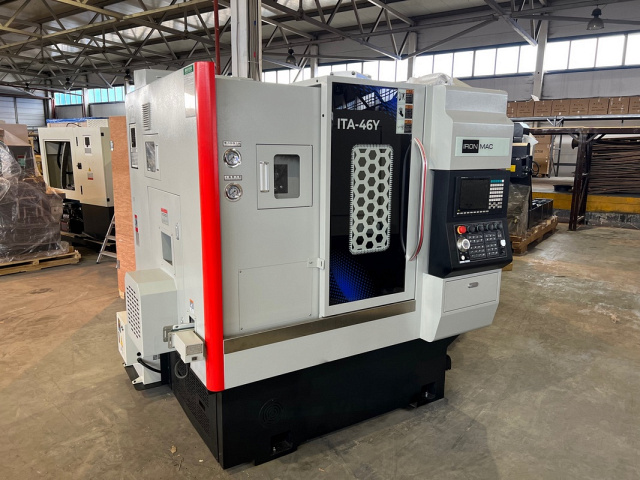

Токарные автоматы с ЧПУ IRONMAC ITA-46Y

Код товара: МС 410136

По программе лизинга от партнеров КАМИ
Узнать больше
Лидеры продаж оборудования для металлообработки
Узнать больше

В наличии

6 654 196 ₽

от 119 776 ₽/мес. в лизинг

Аванс 20%, станок у вас за 21 день

Срок договора: 60 мес.

Подробнее

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Частота вращения шпинделя:

6000 об/мин

Кол-во управляемых осей: 4

Ø обрабатываемого прутка: 3 - 46 мм

Вес: 2900 кг

Преимущества

Приводной инструментальный суппорт с внутренним масляным охлаждением, двойным приводом и Y-осью
Револьверная головка на 8 позиций
Приводной инструментальный суппорт по схеме 4+4
Система ЧПУ Syntec 22 TB

Назначение

3-осевые токарные автоматы с ЧПУ серии ITA-46Y специально разработаны для высокопроизводительной обработки ответственных деталей*, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности.

* Детали из стали (в т. ч. нержавеющей), меди, латуни и других материалов с диаметром обточки до 500 мм, диаметром прутка от 3 мм до 46 мм и длиной обработки до 300 мм.

Помимо этого, токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность.

Область применения

Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Изготовление фитингов и соединительных деталей:

Для точной индустрии, электронной и аэрокосмической промышленности:

Схема обработки

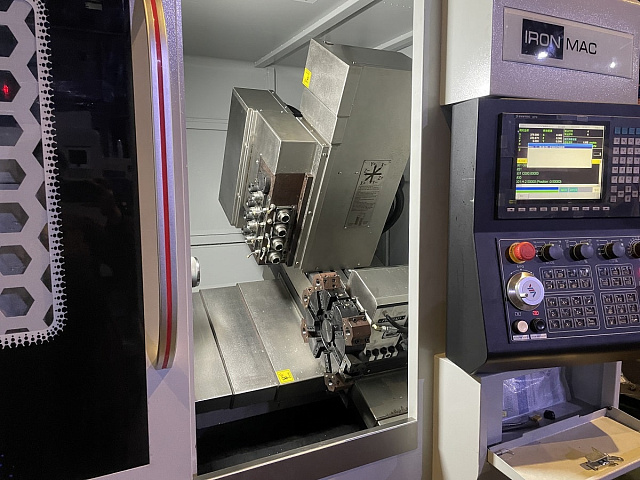

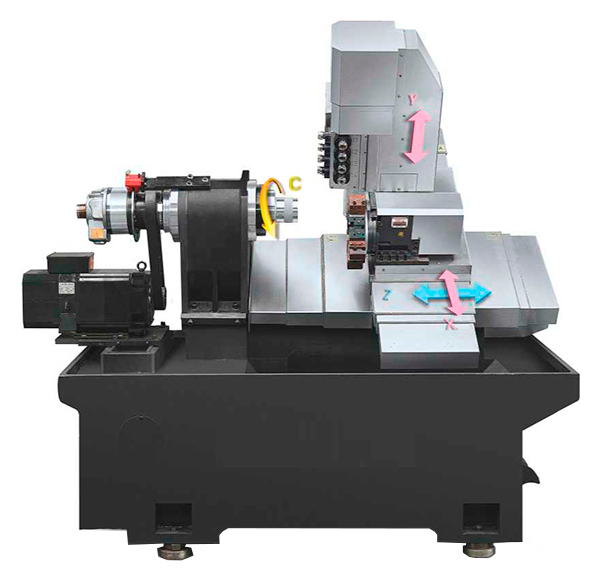

Расположение основных узлов

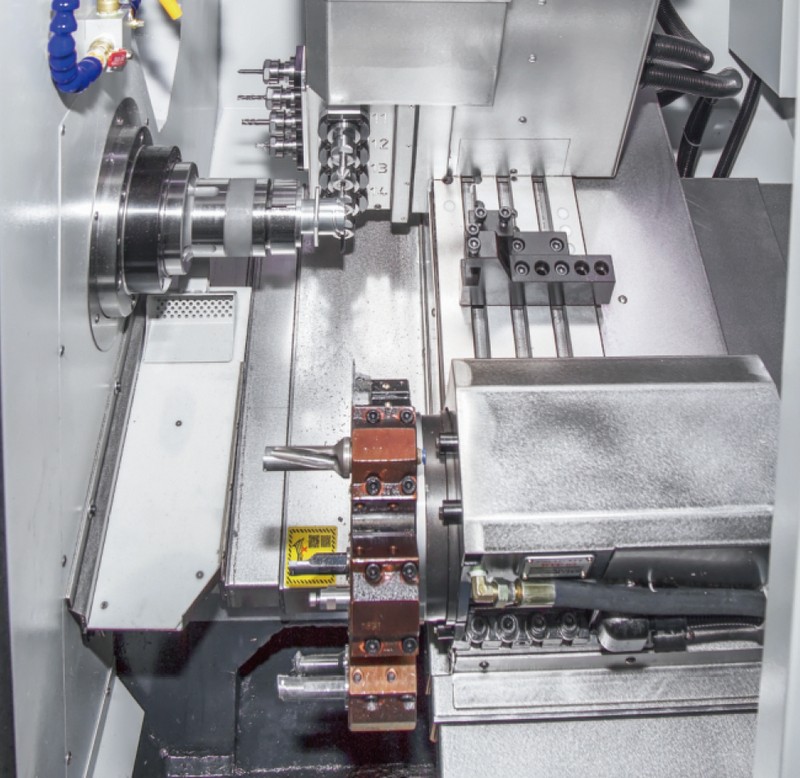

Конструктивные особенности

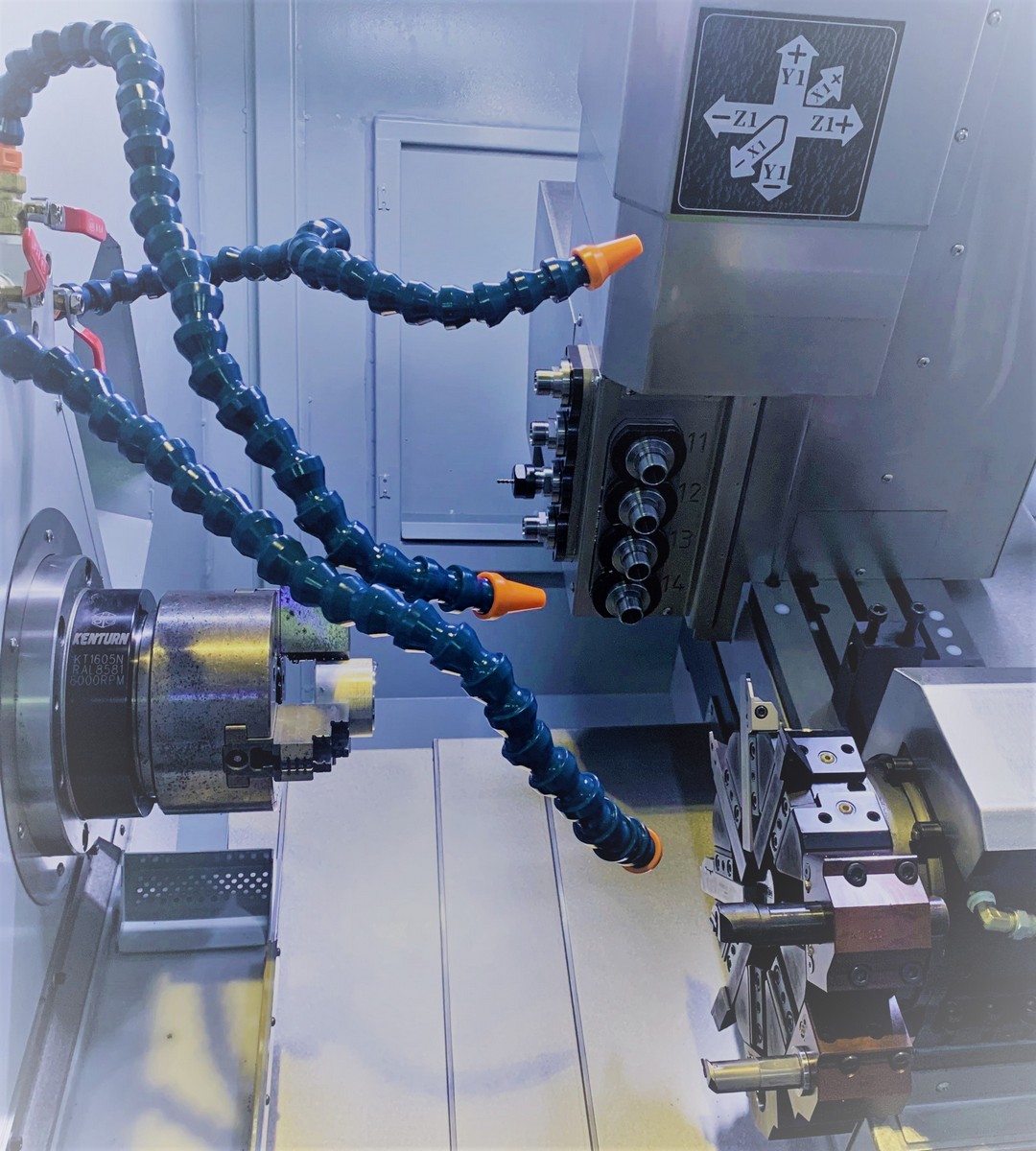

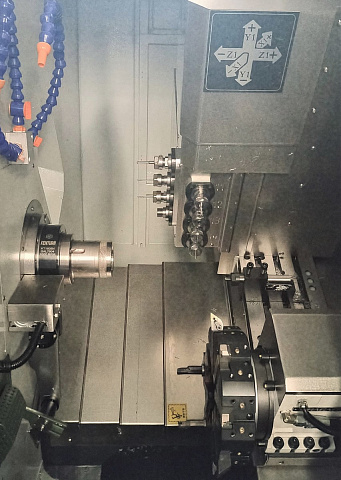

Широкий набор инструментальных позиций:

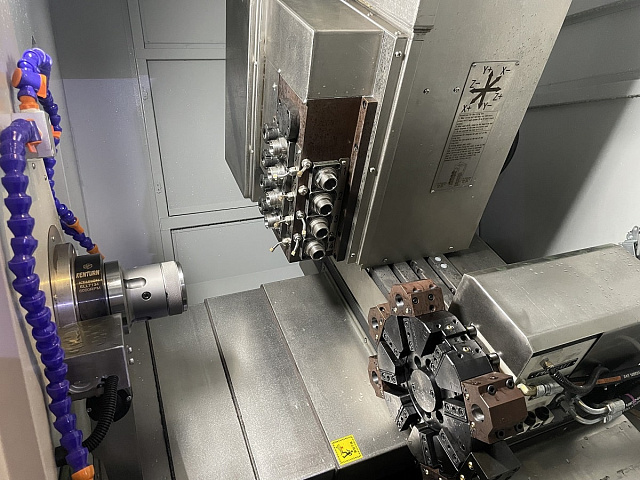

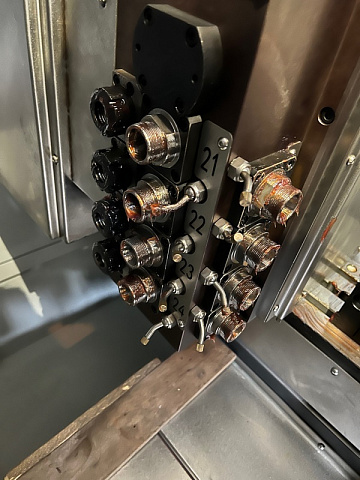

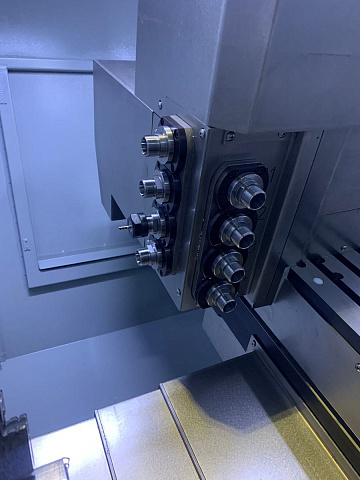

приводной инструментальный суппорт по схеме 4 + 4 с Y-осью;

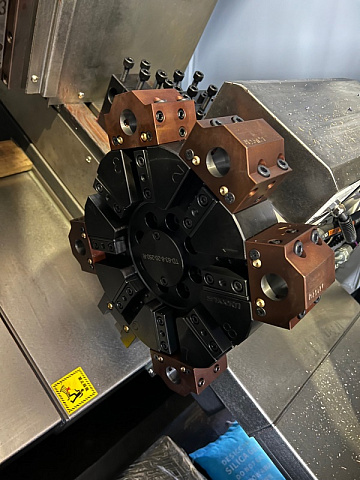

револьверная головка на 8 позиций;
линейный суппорт на 4 позиций.

Высокоскоростной шпиндель мощностью 11 кВт (6000 об/мин).

Мощность серводвигателей по осям X / Y / Z - 2 кВт, мощность приводного инструмента - 2 кВт. Обеспечивают быструю скорость перемещений и долгий срок службы.

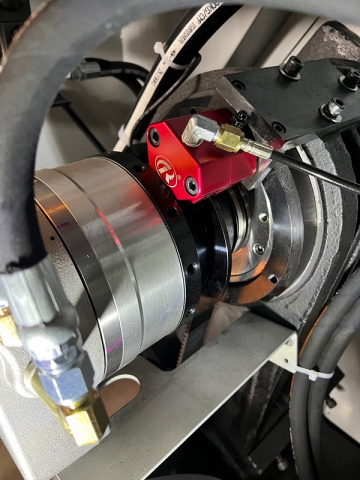

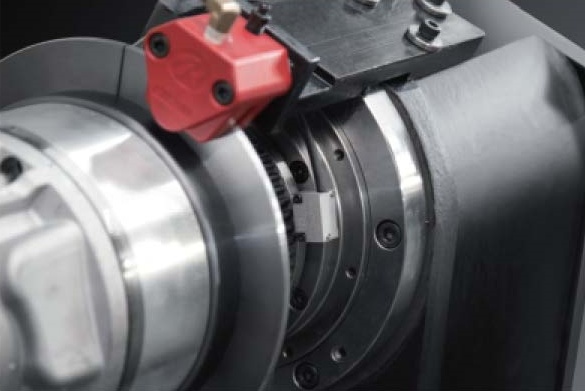

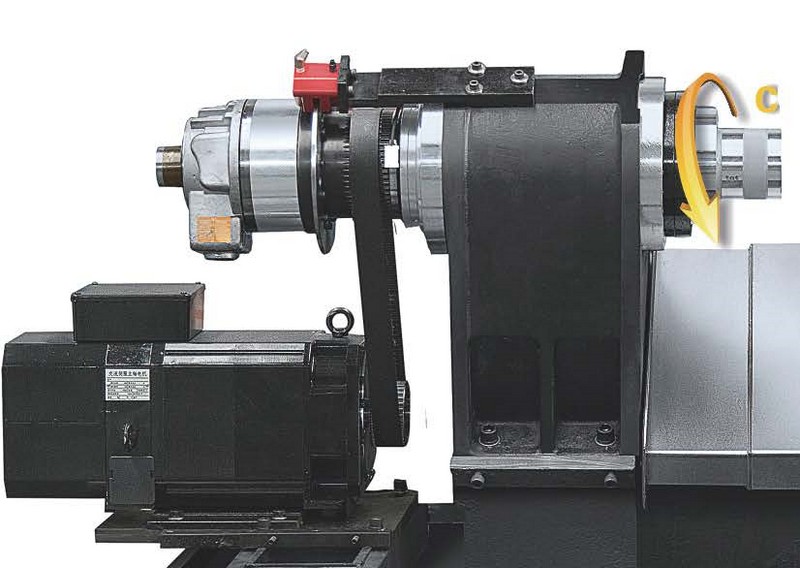

Конструкция шпинделя с энкодером и дисковым тормозом обеспечивает точность позиционирования по оси С - 0,001°.

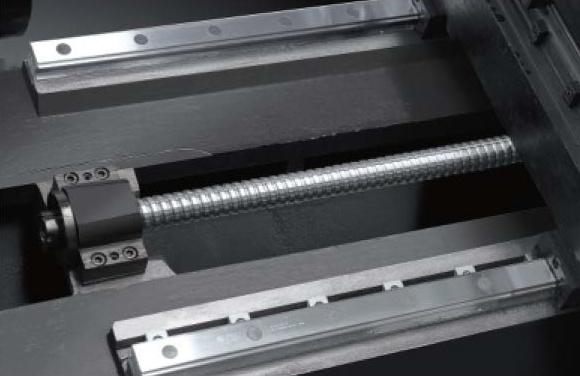

Высокоточные линейные направляющие PMI 35 мм и ШВП с преднатягом позволяют производить интенсивную обработку с высокой точностью в стабильных условиях, обеспечивая допуск позиционирования 0,002 мм и повторяемость 0,003 мм.

Комплектация

Стандартная

Освещение рабочей зоны

Система подачи СОЖ

Закрытая зона обработки

Комплект инструментов для обслуживания станка

Педаль управления гидравлической системой зажима

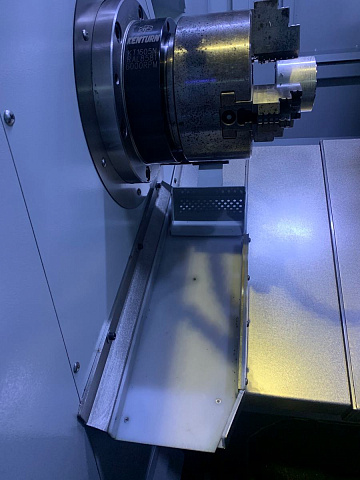

Гидравлический 3-х кулачковый патрон ° 6” (169мм, отверстие под пруток °46мм)

8-ми позиционная револьверная гидравлическая инструментальная головка

4-х позиционный радиальный приводной инструмент с Y-осью

4-х позиционный осевой приводной инструмент с Y-осью

Теплообменник

Упор для остановки прутка

Обдув конуса шпинделя

Документация на станок

Интерфейс для подключения автоподатчика

Трансформатор

Уловитель и конвейер готовых деталей

Конвейер для сбора стружки с тележкой

Цанговый патрон CR42A5 AutoStrong (тип цанги 173Е)

Дополнительная

DH65L S2 Автоподатчик прутка Fedek (1,5 м)

Цанга 173E под круг

Цанга 173E под квадрат

Цанга 173E под шестигранник

Основные комплектующие

Подшипники шпинделя NSK (Япония)
Линейные направляющие PMI (Тайвань)
ШВП PMI (Тайвань)
Привода по осям Syntec (Тайвань)
Шпиндель Kenturn (Тайвань)
Револьверная головка Pragati (Индия)
Станина SINO (Тайвань)
Система охлаждения Tairun (Тайвань)
Система автоматической смазки Baoteng (Япония)

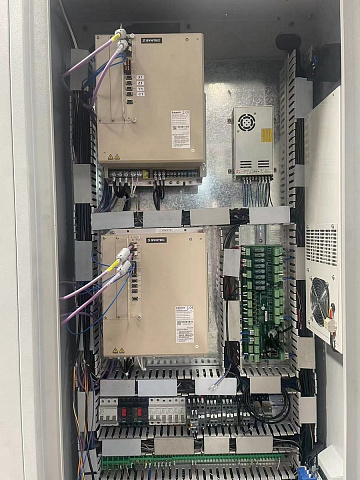

Электрические компоненты Schneider (Франция)
