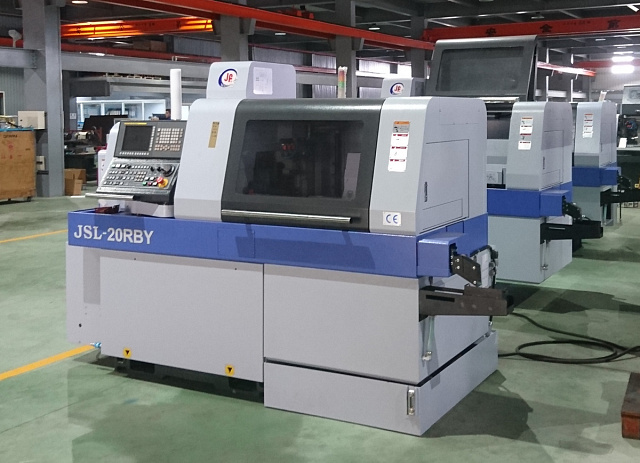

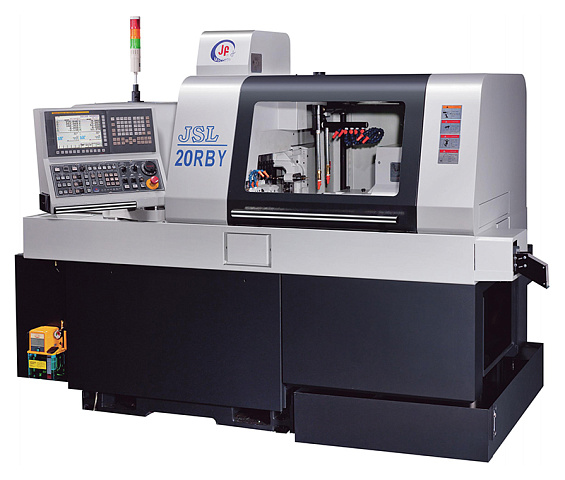

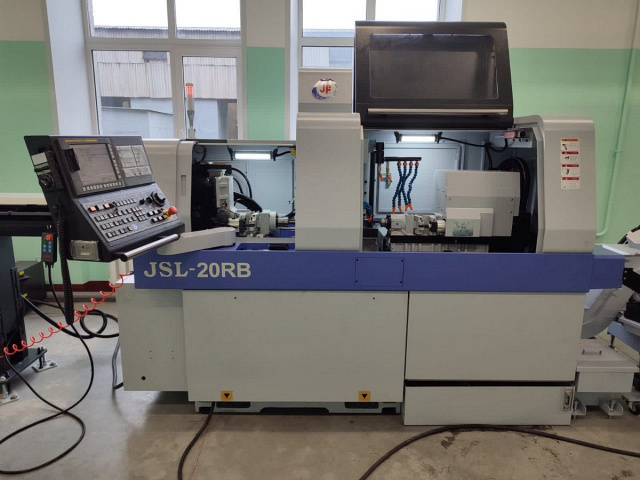

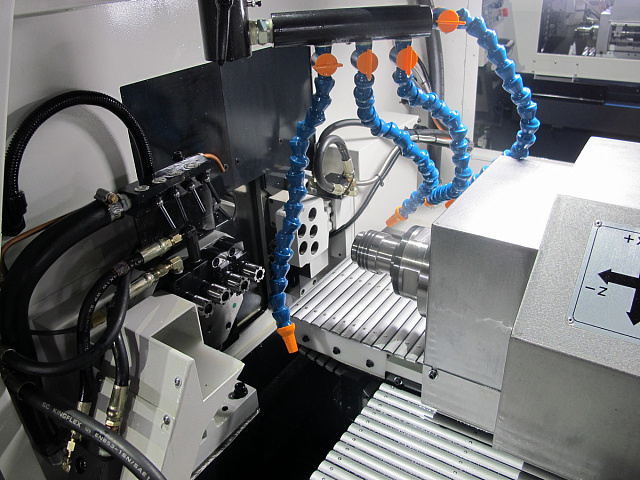

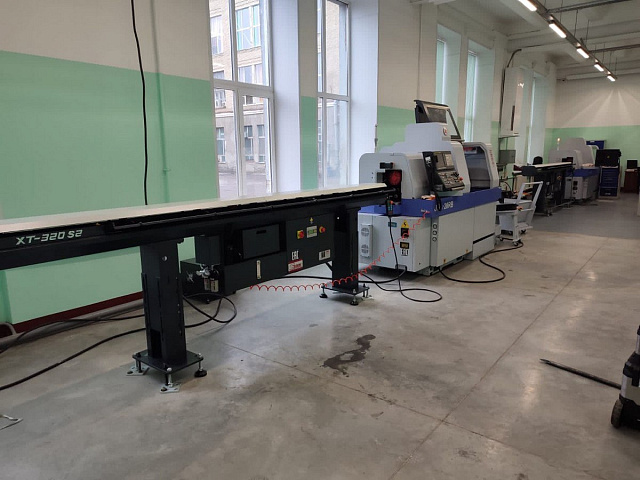

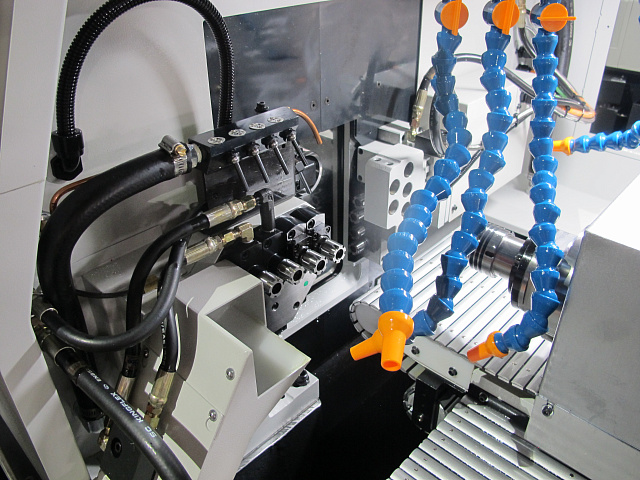

Автомат продольного точения JINN FA. Модели JSL-20RB / RBY

JINN FA
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Частота вращения шпинделя: 10 000 об/мин

Кол-во управляемых осей: 8

Ø обрабатываемого прутка: 2 - 20 мм

Вес: 2670; 2700 кг

Короткий срок поставки!

Преимущества 6

Полная автоматизация производства (8-мь осей): изготовление деталей сложной формы из прутка

Заменяет токарный, фрезерный, токарно-фрезерный с Y-осью, сверлильный и даже шлифовальный (!) станки = сокращение производственных площадей,один оператор вместо 5 рабочих, экономия на электроэнергии, обслуживание 1 станка вместо 5

Отсуствие необходимости проектирования и изготовления специальной технологической оснастки для изготовления деталей сложной конфигурации (тройники, иглы и т.п.)

Наличие противошпинделя с инструментальным суппортом. Одновременная обработка двух деталей

Увеличение эффективности производства до 10 раз

Увеличенная до 10 000 об/мин вращение главного шпинделя по сравнению с серией ""AB/ABY"""

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначены для производства деталей в условиях серийного производства из холоднотянутого калиброванного прутка Ø от 3 до 20 мм.

Автоматы продольного точения серии JSL по-настоящему самые экономичные, точные и универсальные в своем классе на сегодняшний день!


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматы продольного точения составляют особую группу станков для токарной обработки металлов, ярко выделяющуюся как по принципу работы, так и по эксплуатационным возможностям, широко применяются в различных отраслях современной промышленности, используются в транспортном машиностроении, аэрокосмической отрасли, предприятиях оборонно-промышленного комплекса и медицине.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

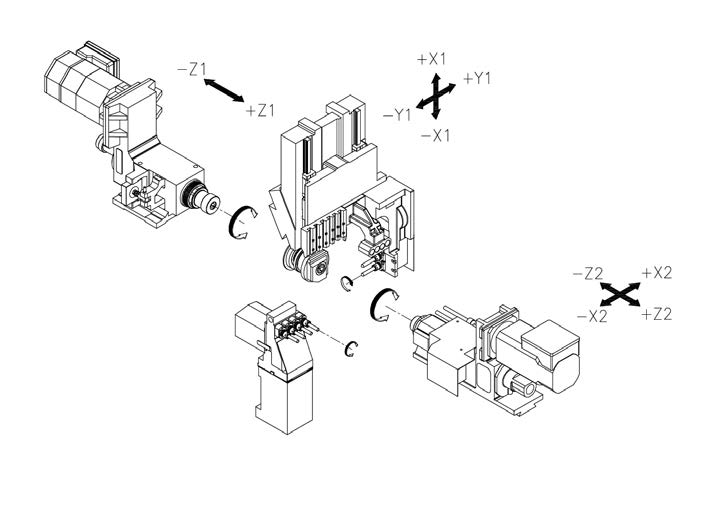

СХЕМЫ ОБРАБОТКИ:

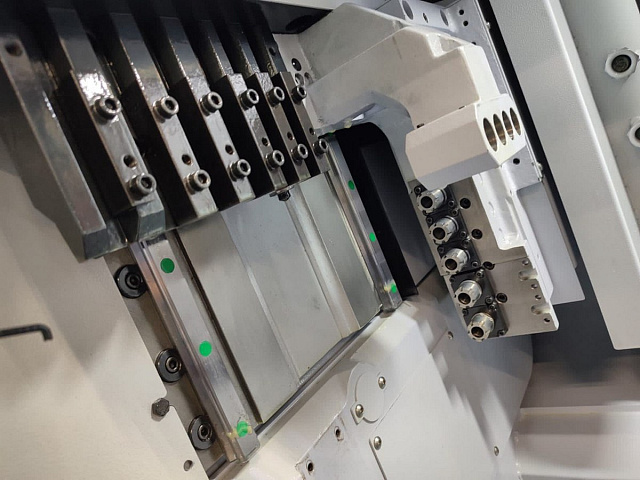

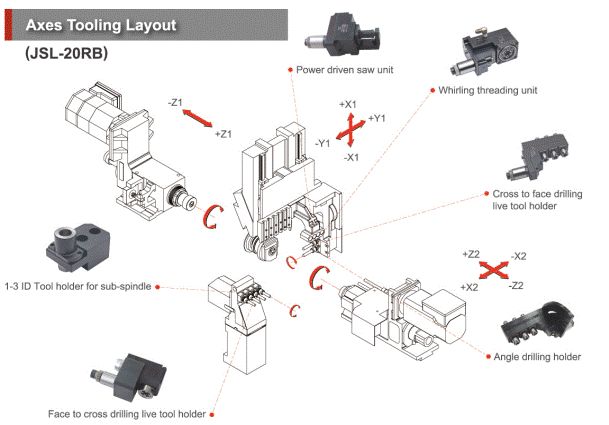

Инструментальная система серии RB

Инструментальная система серии RBY


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

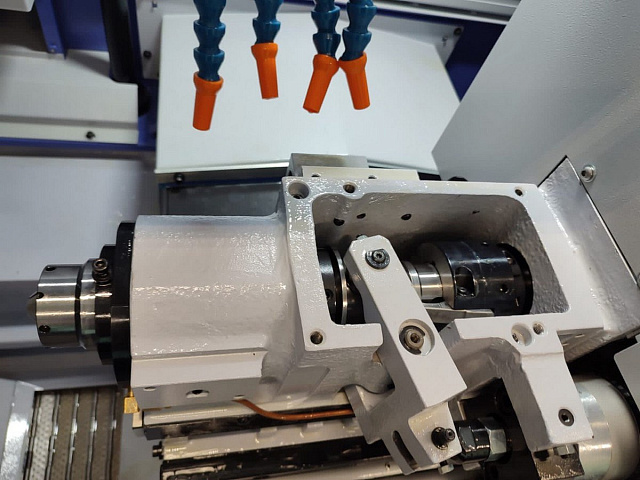

ОСНОВНОЙ ШПИНДЕЛЬ

  • 6 токарных инструментов
  • 4 осевых не приводных инструментов
  • 5 осевых приводных инструментов

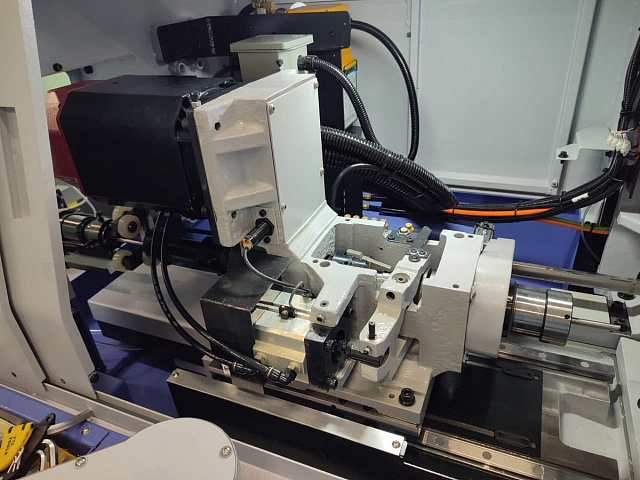

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «RBY»

  • Обеспечивает полноценную доработку детали после перехвата.
  • Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.

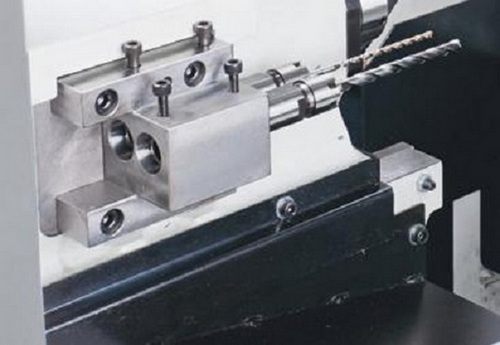

ГЛУБОКОЕ СВЕРЛЕНИЕ ПУШЕЧНЫМИ СВЕРЛАМИ

Инструментальная система с подводом СОЖ высокого давления до 100 атм.

СИСТЕМА ЧПУ

Современная система ЧПУ Fanuc 32iB с управлением на русском языке.

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется для уменьшения остатка прутка. Экономит материал и деньги.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «RB»

Обеспечивает полноценную доработку детали после перехвата.

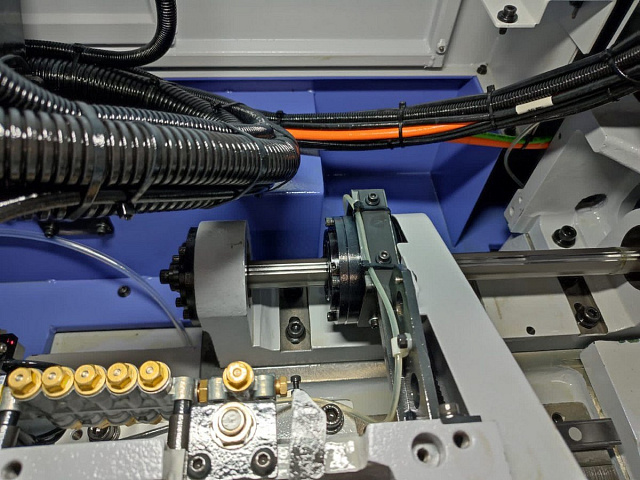

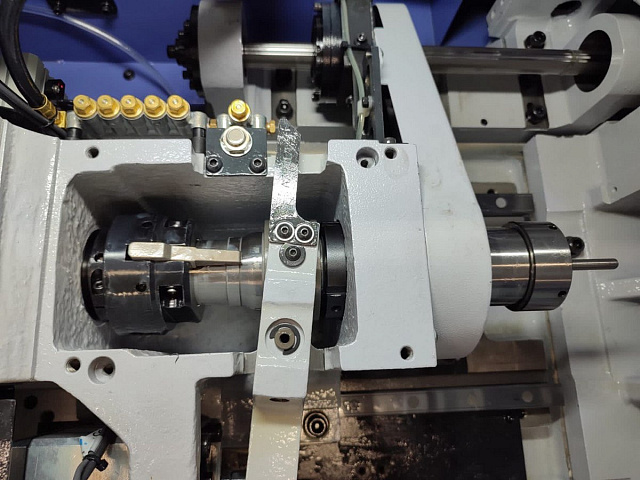

СИСТЕМА С ВРАЩАЮЩИМСЯ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности при обработке длинных деталей.



СИСТЕМА С ОДНОВРЕМЕННО ВРАЩАЮЩИМСЯ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.


СИСТЕМА С ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (НЕ ВРАЩАЮЩАЯСЯ НАПРАВЛЯЮЩАЯ ВТУЛКА)

Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.

Устанавливается преимущественно при обработке круглого прутка из цветных металлов.



СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (ПЕРЕМЕЩАЮЩИЙСЯ ДО УПОРА ШПИНДЕЛЬ)

Особенно актуально при обработке коротких заготовок.

Применяется при длине заготовки меньше или равной диаметру прутка.

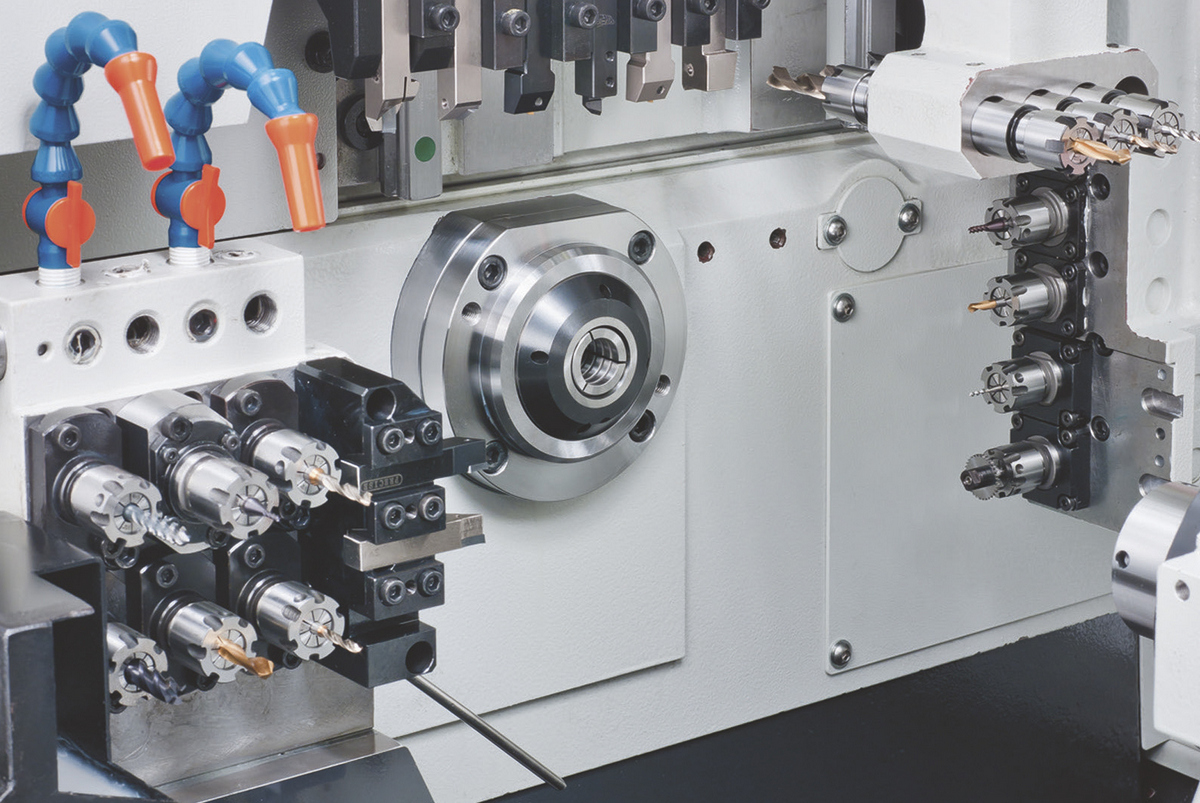

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

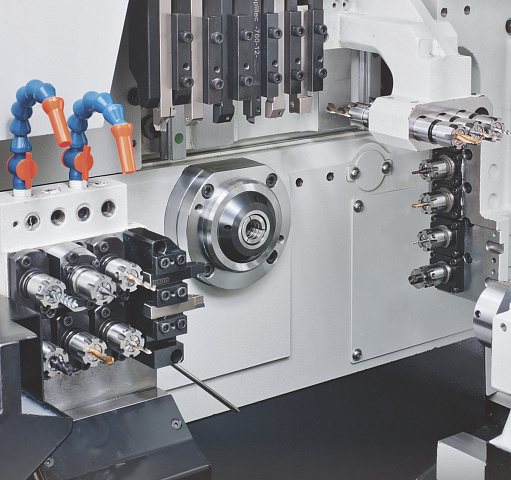

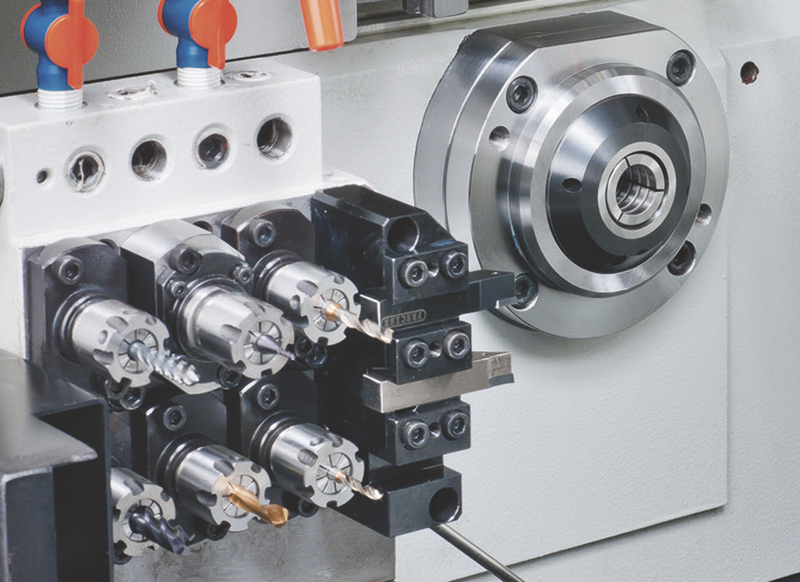

  • 6-позиционный резцедержатель инструмента для наружной обработки
  • 5-позиционный резцедержатель инструмента для внутренней обработки
  • 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование)

Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

УЛОВИТЕЛЬ ДЕТАЛЕЙ

В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей.

КОМПЛЕКТАЦИЯ С ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Цанговый патрон вращается, втулка не вращается.

Система легка в установке и регулировке.

Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

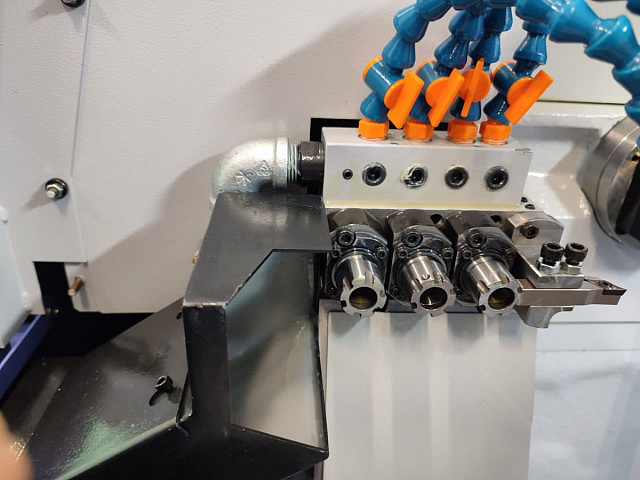

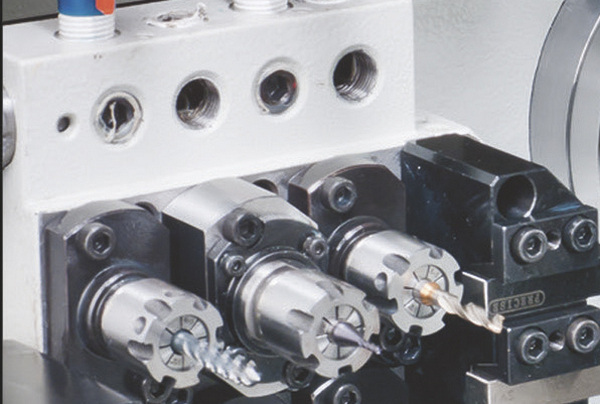

4-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ В ПРОТИВОШПИНДЕЛЕ

Обеспечивает полноценную обработку детали после перехвата.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «RBY»

Обеспечивает полноценную доработку детали после перехвата.

Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.



ПОДСВЕТКА РАБОЧЕЙ ЗОНЫ
СЕРВОПРИВОДА ШПИНДЕЛЕЙ
УПРАВЛЯЕМАЯ «С» ОСЬ ГЛАВНОГО ШПИНДЕЛЯ
СИСТЕМА ПОДАЧИ СОЖ
ЭЛЕКТРОННЫЙ КОНТРОЛЬ ЗА СИСТЕМОЙ ПОДАЧИ СОЖ
СИСТЕМА КОНТРОЛЯ ОТРЕЗКИ ЗАГОТОВКИ

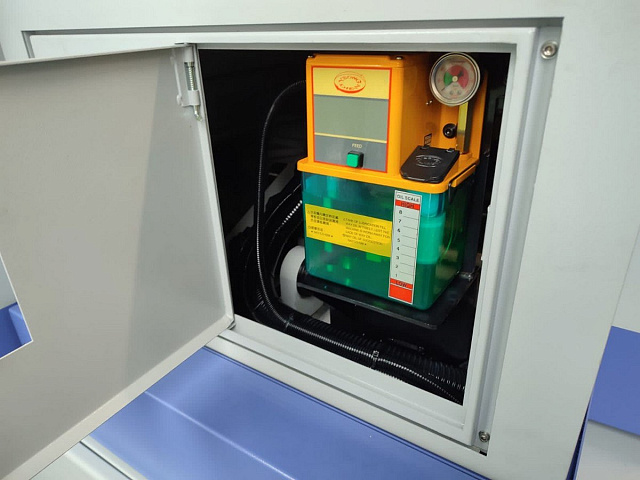

СИСТЕМА АВТОМАТИЧЕСКОЙ ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ
УПРАВЛЯЕМАЯ «С» ОСЬ ПРОТИВОШПИНДЕЛЯ
ПРОТИВОШПИНДЕЛЬ
ФУНКЦИЯ УПРАВЛЕНИЯ ПО ОСИ Y ДЛЯ ПРОТИВОШПИНДЕЛЯ (ТОЛЬКО ДЛЯ «RBY»)
ФИКСИРОВАННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 3 ШТ.
ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 3 ШТ.
3-Х ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 1 ШТ.
ЗАХВАТ ПАТРОНА – 2 ШТ.
КАБИНЕТНОЕ ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ
НАПРАВЛЯЮЩАЯ ВТУЛКА – 1 ШТ.
ЦАНГОВЫЕ ПАТРОНЫ ДЛЯ ГЛАВНОГО ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (ПЕРЕМЕЩАЮЩИЙСЯ ДО УПОРА ШПИНДЕЛЬ)

Используется для уменьшения остатка прутка. Экономит материал и деньги.

Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

ДВУХСТОРОННИЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ ER16

Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе.

3-Х ПОЗИЦИОННЫЙ ОСЕВОЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ

3 приводных расположенных вдоль оси вращения шпинделя для обработки как в главном шпинделе, так и в противошпинделе.

УЛОВИТЕЛЬ МАСЛЯНОГО ТУМАНА

Устраняет образование масляных пятен около станка, которые неизбежно образуются при открытии двери станка сразу после обработки, пока взвесь из масляного тумана заполняет всю рабочую зону станка, а также снижает расход масляной СОЖ до 15%.

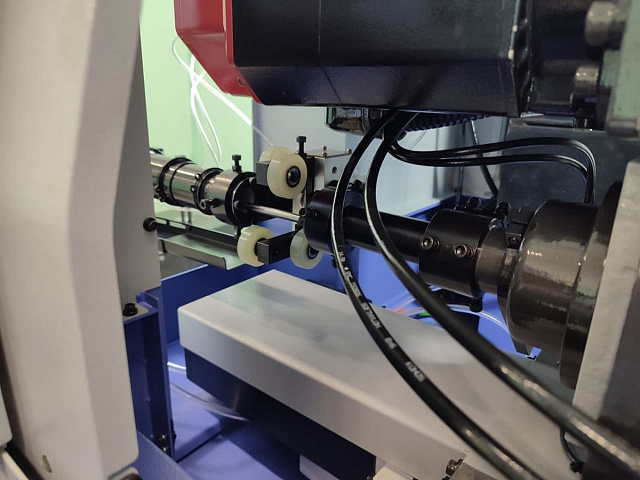

ГИДРАВЛИЧЕСКОЕ АВТОМАТИЧЕСКОЕ ПОДАЮЩЕЕ УСТРОЙСТВО

Позволяет работать на станке полностью в автоматическом режиме без участия оператора.

КОРПУС ЦАНГОВОГО ПАТРОНА ER16 Ø25*100 ММ
ДВУХСТОРОННИЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ ER16 M2
ОДНОВРЕМЕННО ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ НАПРАВЛЯЮЩЕЙ ВТУЛКИ
КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ С ТЕЛЕЖКОЙ
НАБОР ЦАНГ ER16
КОНДИЦИОНЕР СИСТЕМЫ ПОДАЧИ СОЖ
ЦАНГОВАЯ ПРУЖИНА
ЗАХВАТ ПАТРОНА
СТАЦИОНАРНЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ ER-16
ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ ER-16
ВИХРЕВАЯ РЕЗЬБОНАРЕЗНАЯ ГОЛОВКА (БЕЗ ВСТАВОК И ДЕРЖАТЕЛЕЙ ПЛАСТИН)
1-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ПРИВОДНОГО ИНСТРУМЕНТА (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
1-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ НАРУЖНОЙ ОБРАБОТКИ (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
УКОРОЧЕННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ Ø16 (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ Ø16 (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
УДЛИНЕННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ Ø16
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 20 КВА
ТРАНСФОРМАТОР 20 КВА
СИСТЕМА ПОДАЧИ СОЖ ПОД ДАВЛЕНИЕМ 15 БАР
СИСТЕМА ПОДАЧИ СОЖ ПОД ДАВЛЕНИЕМ 50 БАР
СИСТЕМА ПОДАЧИ СОЖ ПОД ДАВЛЕНИЕМ 100 БАР
ДОПОЛНИТЕЛЬНЫЙ НАБОР 10 M КОДОВ ДЛЯ СИСТЕМЫ ЧПУ
Модель JSL-20RB JSL-20RBY
Макс. Ø обработки главного шпинделя, мм

20

20

Макс. Ø обработки противошпинделя, мм

20

20

Макс. длина обработки (вращающаяся направляющая втулка), мм

250

250

Макс. длина обработки (без направляющей втулки), мм

50

50

Макс. длина обработки (фиксированная направляющая втулка), мм

280

280

Макс. Ø сверления главного шпинделя, мм

10

10

Макс. Ø сверления противошпинделя, мм

8

8

Макс. Ø нарезаемой резьбы главного шпинделя

М8

М8

Макс. Ø нарезаемой резьбы противошпинделя

М8

М8

Макс. Ø радиального сверления, мм

8

8

Макс. Ø радиального нарезания резьбы, мм

М6

М6

Количество позиций инструмента для наружной обработки, шт.

6

6

Количество позиций инструмента для внутренней обработки, шт.

4

4

Количество приводных инструментальных позиций для радиальной обработки в шпинделе, шт.

5 / ER16

5 / ER16

Количество приводных инструментальных позиций для осевой обработки в противошпинделе, шт.

4

8

Размер инструмента для точения, мм

12 х 12 х 90

12 х 12 х 90

Размер державок под расточной инструмент, мм

Ø22

Ø22

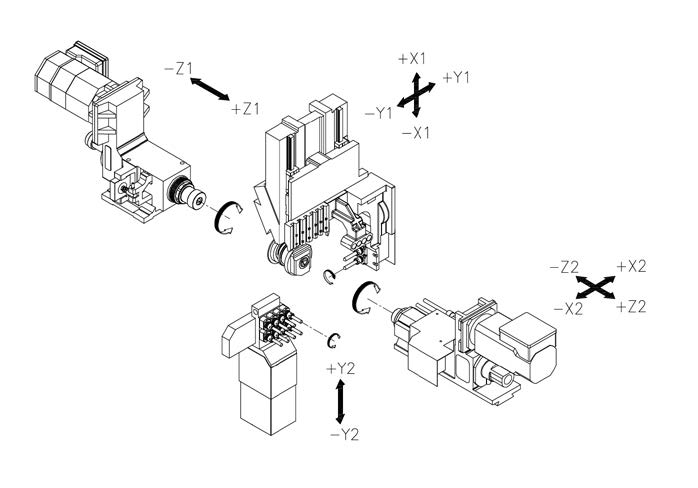

Количество управляемых осей (с учетом осей «C1» и «C2»)

7

8

Ø отверстия шпинделя и противошпинделя, мм

26,6

26,6

Частота вращения основного шпинделя, об/мин

10 000

10 000

Частота вращения противошпинделя, об/мин

8000

8000

Ускоренные перемещения по оси X, м/мин

24

24

Ускоренные перемещения по оси Y, м/мин

24

24

Ускоренные перемещения по оси Z, м/мин

24

24

Макс. частота вращения приводного инструмента для главного шпинделя, об/мин

8000

8000

Мощность приводного инструмента для главного шпинделя, кВт

1,2

1,2

Максимальная частота вращения приводного инструмента для противошпинделя, об/мин

8000

8000

Мощность приводного инструмента для противошпинделя, кВт

0,5

0,75

Мощность двигателя главного шпинделя, кВт

3,7

3,7

Мощность двигателя противошпинделя, кВт

3,7

3,7

Мощность двигателей осей X1/Z1/Y1, кВт

0,75

0,75

Мощность двигателей осей X2/Z2, кВт

0,5

0,5

Мощность двигателя оси Y2, кВт

-

0,5

Мощность двигателя подачи СОЖ, кВт

2,3

2,3

Требуемые мощности, кВа

20

20

Объем бачка системы смазки, л

2

2

Объем бака СОЖ, л

220

220

Габаритные размеры:
Длина, мм

2846

2846

Ширина, мм

1284

1284

Высота, мм

2024

2024

Вес, кг

2670

2700
