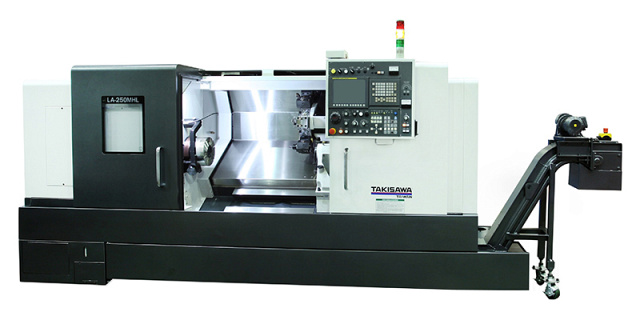

Токарные обрабатывающие центры TAKISAWA. Серия LA

В наличии
Токарные обрабатывающие центры TAKISAWA. Серия LA
  • Производитель: TAKISAWA

    Страна: Япония

  • Диам. обр: от 250 до 580 мм

    РМЦ: от 300 до 1165 мм

    Мощность: от 7,5 до 18,5 кВт

    Тип направляющих: скольжения

    Вес: от 3150 до 11 300 кг

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Токарные обрабатывающие центры TAKISAWA. Серия LA

Заказать лизинговый расчёт

×

Вы выбрали: Токарные обрабатывающие центры TAKISAWA. Серия LA

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 5
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Токарные обрабатывающие центры TAKISAWA серии LA предназначены для высокопроизводительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, при “тяжелых” режимах резания и т.д.

Сочетание высокой жесткости наклонной конструкции станины, мощного шпинделя и направляющих скольжения увеличенного сечения позволяют успешно сочетать силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 58 HRC, при этом обеспечивая высокую точность по 7 квалитету и шероховатость по 8-9 классам.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные обрабатывающие центры TAKISAWA серии LA применяются во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т.д.


Космическая промышленность



Авиационная промышленность



Автомобильная промышленность


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

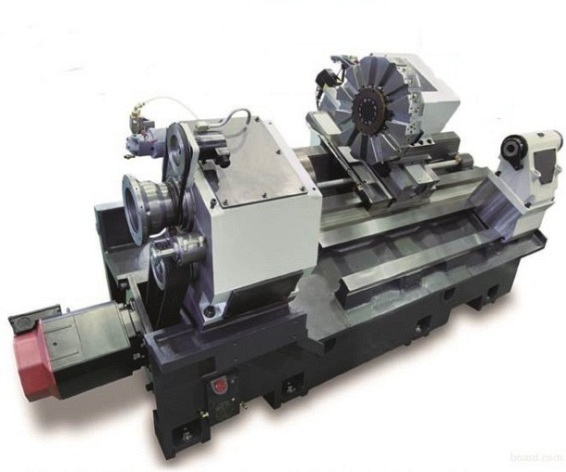

Цельнолитая наклонная станина с повышенной жесткостью и виброустойчивостью способствует равномерному распределению нагрузки в процессе резания, удобной настройке и регулировке, а также легкому удалению стружки, сокращая время простоя оборудования и увеличивая производительность

Мощный редукторный привод, как опция, позволяет достигать высокого крутящего момента, не доступного на других типах приводов шпинделей (прямой или ременный) для обработки тяжелых заготовок, как из рядовых, так и труднообрабатываемых сплавов, с максимально возможными припусками на заготовках

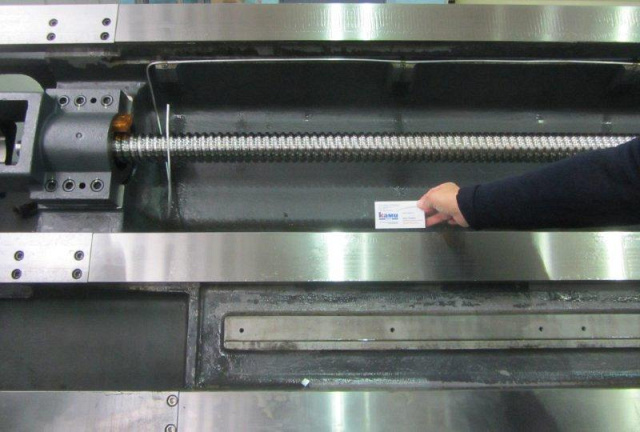

Жесткие закаленные и шлифованные направляющие скольжения увеличенного сечения обеспечивают:

  • более производительную обработку, и установку более мощных и тяжелых револьверов и задней бабки
  • минимальные вибрации при точении и фрезеровании
  • высокопроизводительную обработку тяжелых заготовок

Конструкция системы крепления инструментальных блоков BMT обеспечивает жесткую и точную обработку с максимальными припусками, без вибраций и потенциального брака

Основные узлы станка усиленной конструкции (шпиндель, револьверная головка) изготавливаются самостоятельно, что повышает качество обработки и сборки, которые гарантируют долговременную и надежную эксплуатацию

Модульная структура станков разработана с возможностью установки оси «C», оси «Y» и противошпинделя. Увеличивается надежность работы станка за счет входящих в нее отработанных модулей и наибольшего соответствия данной конструкции модулей выполняемой задаче, сокращается время и трудоемкость проектирования станков, что позволяет получать высокотехнологичное оборудование по привлекательной цене



Конструктивные особенности револьверных головок:

Револьверная головка с системой крепления BMT (TAKISAWA) Револьверная головка с системой крепления VDI
(Другой производитель)

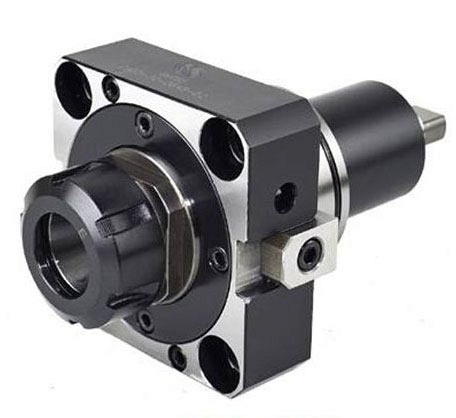

Система крепления BMT



  • Зажим инструментальной державки на 4 болта, позволяет производить обработку при тяжелых режимах резания, сократить время самой обработки и тем самым увеличить производительность
  • BMT может передавать момент на 15% выше, относительно другой системы, при одинаковой мощности двигателя приводного инструмента, что увеличивает слой снимаемого материала без увеличения энергопотребления
  • Позиционирование инструментальной державки по 4-м направляющим, с нерегулируемой соосностью, позволяет устанавливать блок без дополнительных подналадок, упрощая работу оператора
  • Высокое зажимное усилие позволяет крепить тяжелый и длинный инструмент, исключая его вибрации при обработке, что сохраняет высокое качество деталей.
  • В силу жесткой конструкции, используется на мощных револьверных головках (до 7,5 кВт постоянной мощности приводного инструмента). Позволяет вести полноценное, непрерывное фрезерование при наличии оси «Y» у токарного станка, давая возможность заменить небольшой фрезерный станок с ЧПУ

Система крепления VDI



  • Крепление инструментальной державки: клин с зубьями на хвостовике державки, без болтов, является менее жестким типом крепления относительно BMT, что приводит к потере жесткости обработки и низкой производительности.
  • Регулировка соосности инструмента: по шпонке или базовой поверхности, является более быстрым методом установки блока VDI, по сравнению с BMT, однако требует дополнительных навыков оператора для точного выставления блока
  • Небольшое зажимное усилие позволяет устанавливать инструмент меньшего типоразмера, что приводит к понижению режимов резания из-за вибрации оправки VDI с инструментом.
  • Используется для кратковременных технологических операций сверления, фрезерования с небольшим припуском обработки.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

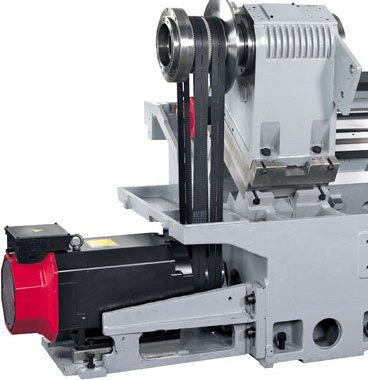

Шпиндельная бабка с ременным приводом

Предназначена для производительной токарной обработки. Имеет литую и жесткую конструкцию с теплорассеивающим оребрением для обеспечения минимальной вибрации и отсутствия перегрева шпинделя.

Высокоточный шпиндель

Изготовлен и отбалансирован на заводе TAKISAWA.

Обеспечивает точное вращение заготовки, что позволяет получать высокое качество поверхности на деталях.

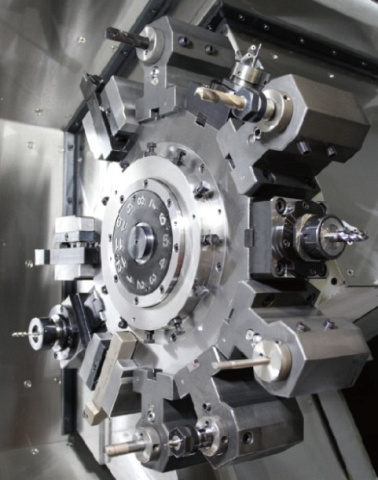

Револьверная голова с сервоприводом на 12 инструментов

Револьверная головка усиленной конструкции, изготовленная на заводе TAKISAWA.

Позволяет жестко закреплять инструмент с высокой степенью точности и применять силовые режимы резания.

Альтернативно можно установить револьверную головку на 8 или 10 позиций.

Гидравлический 3-х кулачковый патрон

Предназначен для закрепления деталей.

Обладает высокой точностью изготовления и сбалансирован под нагрузкой.

Стойка ЧПУ Fanuc специально разработана для станков Takisawa

Адаптированна на заводе TAKISAWA для удобства выбора режимов резания, преднастроена для работы с системой измерения инструмента и имеет широкий диапазон встроенных циклов.

Гидравлическая пиноль задней бабки

Пиноль задней бабки с управляемым поджатием гидроцилиндром, позволяет закреплять тяжелые заготовки в центрах и обрабатывать детали за 1 установ.

Конвейер для стружки

Автоматизировано удаляет стружку из зоны резания.

Позволят оператору не отвлекаться на выгрузку стружки из рабочей зоны.

  ЧПУ FANUC 0i-T (Япония)
  Привод главного шпинделя - FANUC (Япония)
  Привода по осям X/Z - FANUC (Япония)
  Гидравлический 3-х кулачковый патрон STRONG (Тайвань)
  Шпиндель с ременной передачей
  Сервоприводная револьверная головка типа ВМТ на 8/10/12 позиций инструмента
  Задняя бабка
  Гидравлическая пиноль задней бабки (программируемая)
  Инструментальный блок для наружной обработки, 2 шт.
  Инструментальный блок для расточного инструмента, 4 шт.
  Инструментальный блок для U-образного сверла, 2 шт.
  Переходные цилиндрические втулки
  Переходные конусные втулки
  Переходные втулки под U-образные сверла
  Электрический шкаф - FANUC (Япония)
  Гидравлическая станция
  Трансформатор
  Конвейер для стружки
  Полностью закрытая зона обработки
  Централизованная автоматическая система смазки
  Рабочее освещение
  Трехцветная сигнальная лампа
  Педаль управления гидравлическими узлами
  Система подачи СОЖ с давлением (3 Бар)
  Мощность помпы подачи СОЖ
  Защита направляющих по осям X/Z и ШВП
  Функция автоматического отключения
  Порт RS-232
  Регулировочные болты и опоры
  Инструмент для обслуживания станка
  Инструкция по эксплуатации на русском языке



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Шпиндельная бабка с редукторным приводом

Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет вращать особо тяжёлые заготовки и точить с максимальными припусками.

Шпиндельная бабка с осью “C”

Используется для позиционирования заготовки и проведения фрезерных и вне осевых сверлильных операций. Как правило, используется совместно с приводной револьверной головкой. Расширяет технологические возможности оборудования и номенклатурный ряд обрабатываемых деталей на токарных станках.

Револьверная голова с сервоприводом и блоками приводного инструмента

Приводной инструмент позволяет выполнять осевое, радиальное, угловое сверление и фрезерование. Привод осуществляется к задействованному в обработке инструменту.

Система измерения инструмента

Система измерения инструмента позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.

Уловитель готовых деталей

Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.

Цанговый патрон

Цанговые патроны применяют главным образом для закрепления прутка или для повторного зажима заготовок по предварительно обработанной поверхности.

Ускоряют обработку прутков. Наилучшим образом подходят для работы с крупной серией деталей.

Система диалогового программирования Manual Guide для Fanuc

Позволяет упростить процессы машинной обработки и сократить длительность производственного цикла, и вместе с этим повысить качество изделий, эксплуатационную эффективность и безопасность оператора за счёт «подсказок» и более дружественного интерфейса.

Задняя бабка с программируемым перемещением пиноли и корпуса

Сокращает время установки и поджима деталей. Исключает недостаточный поджим заготовок в ручном режиме, тем самым, исключая перекосы и производственный брак.

Уловитель паров СОЖ (масляного тумана)

Фильтры и сепараторы масляного тумана предназначены для очистки воздуха от паров смазочно-охлаждающей жидкости СОЖ, частиц масляного тумана / аэрозоля, эмульсионного тумана и дымов, образующихся при работе на различных станках. Повышает срок эксплуатации оборудования и чистоту производства.

Робот-манипулятор

Позволяет производить загрузку и разгрузку заготовок в автоматическом режиме. Многократно увеличивает производительность оборудования и снижает производственный брак.

BAR FEEDER (Автоподатчик прутка)

Автоматизированное устройство подачи прутка. Увеличивает производительность за счёт исключения оператора из процесса загрузки заготовок через шпиндель.

BAR PULLER (Вытягиватель прутка)

Автоматизированное устройство вытягивания прутка. Протаскивает пруток через шпиндель, облегчая работу оператора. Самое простое и доступное средство автоматизации.

  Система ЧПУ FANUC 0i-TD (Япония) + 10,4” LCD монитор c цветным экраном
  Система ЧПУ FANUC 0i-TD MGi (Япония) - Manual Guide i (диалоговое программирование)
  Замена гидравлического 3-х кулачкового патрона – 150 мм / 42 мм на AUTOBLOCK (Германия)
  Замена гидравлического 3-х кулачкового патрона – 200 мм / 52 мм на AUTOBLOCK (Германия)
  Увеличения отверстия шпинделя для обработки прутка с 52 мм до 65 мм
  Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на AUTOBLOCK (Германия)
  Замена гидравлического 3-х кулачкового патрона – 200 мм / 65 мм на STRONG (Тайвань)
  Замена гидравлического 3-х кулачкового патрона – 250 мм / 75 мм на AUTOBLOCK (Германия)
  Увеличения отверстия шпинделя для обработки прутка с 75 мм до 90 мм
  Замена гидравлического 3-х кулачкового патрона – 250 мм / 90 мм на AUTOBLOCK (Германия)
  Замена гидравлического 3-х кулачкового патрона – 300 мм / 90 мм на AUTOBLOCK (Германия)
  Гидравлический цанговый патрон
  Шпиндель с редукторной передачей
  Система контроля измерения инструмента (ручная)
  Система контроля измерения инструмента Renishaw RP3 (автоматическая)
  Система измерения деталей Renishaw OLP40 (автоматическая)
  Система контроля износа инструмента
  Уловитель готовых деталей
  Счетчик деталей
  Автоматическая задняя бабка с гидравлическим пинолем
  Интерфейс для автоподатчика прутка
  Автоподающее устройство Fedek модели DH-65 (1,2 м)
  Автоподающее устройство Fedek модели DH-65L (1,5 м)
  Корзина для стружки
  Автоматическая дверь
  Автоматическое отключение питания при изготовлении определенной партии деталей
  Блокировка станка при работе
  Интерфейс для роботизированной системы
  Воздушный обдув шпинделя (внешний)
  Кондиционер электрического шкафа
  Теплообменный шкаф для охлаждения масла в гидростанции
  Теплообменный шкаф для охлаждения масла в редукторе
  Система подачи СОЖ с давлением (10 Бар)
  Увеличенная мощность помпы подачи СОЖ
  Уловитель паров СОЖ (масляного тумана)
  Комплект закаленных кулачков
  Комплект не закаленных кулачков
