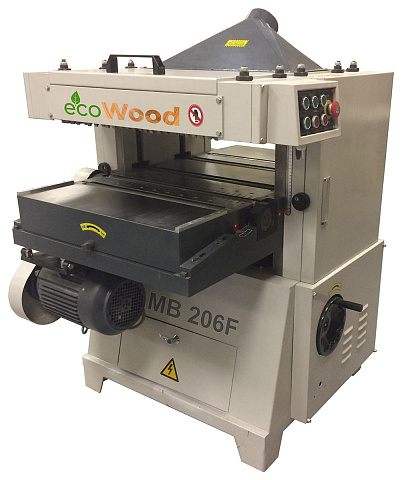

Китай
Ножевой вал: четырехножевой
Ширина строгания: 400; 600; 800 мм
Скорость подачи: 8 / 10 / 11 м/мин
Мощность: 6,2; 9,5; 13 кВт
Вес: 375; 850; 950 кг
• Секционный подающий вал
• Электроподъем стола
• Ролики в столе
• Отдельные двигатели привода верхнего и нижнего ножевого вала
НАЗНАЧЕНИЕ:
Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

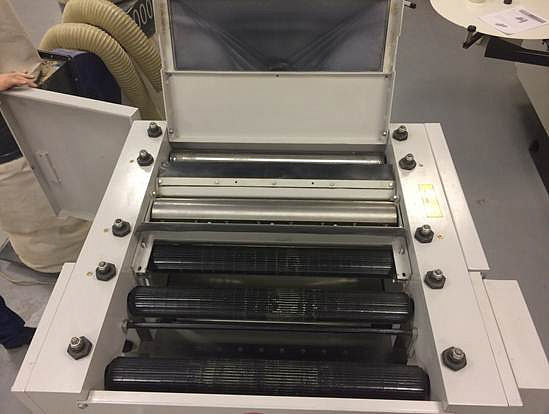

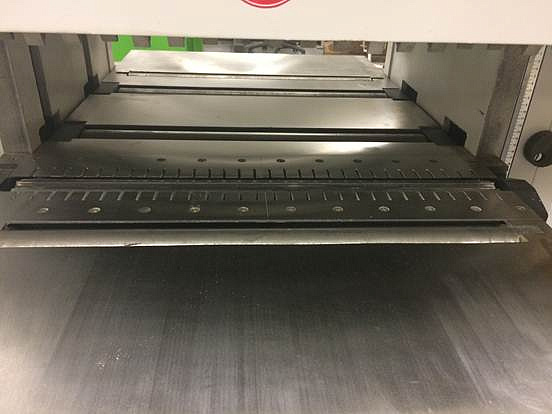

| | ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
| | НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола. |
| | РАБОЧИЙ СТОЛ Рабочий стол - чугунный литой. Зафиксирован на 2-х опорах. |

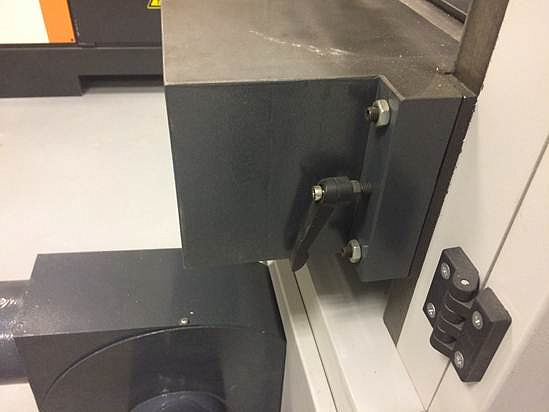

| | НАПРАВЛЯЮЩИЕ СТОЛА Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |

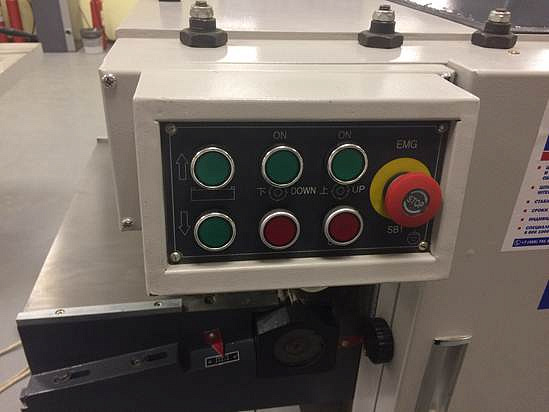

| | ПУЛЬТ УПРАВЛЕНИЯ На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, подъема/опускания стола и кнопка аварийного останова. Кроме MB 204F. |

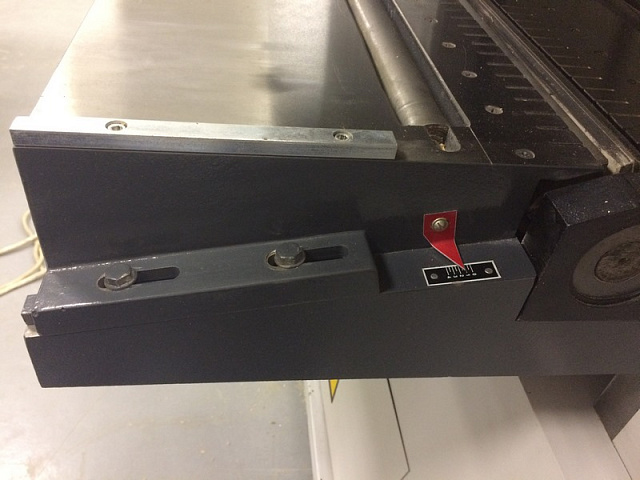

| | НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале. |

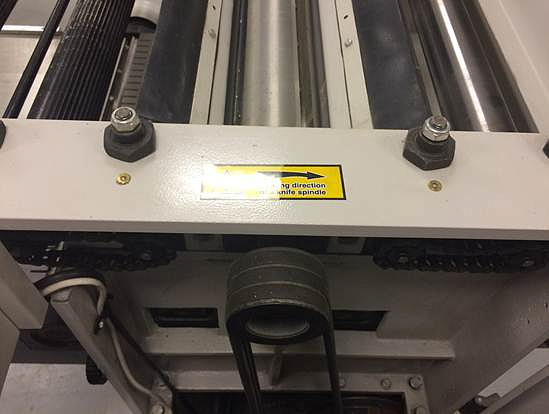

| | ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи (3 ремня) и цепей. |

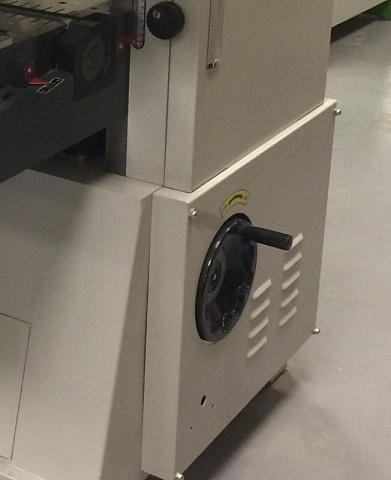

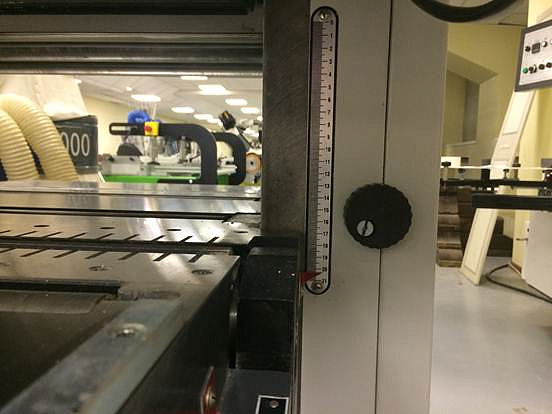

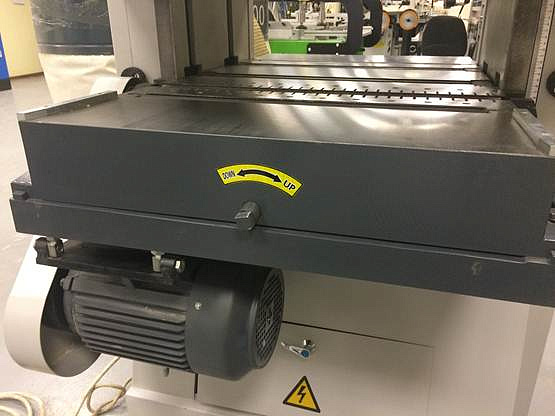

| | ЭЛЕКТРО-ПОДЪЕМ/ОПУСКАНИЕ СТОЛА Подъем/опускание стола осуществляется от отдельного электродвигателя (кроме модели МВ 204F) кнопкой с пульта. Отображение размера по линейке. Точная доводка вручную с помощью маховика, расположенного на боковой части станка. |

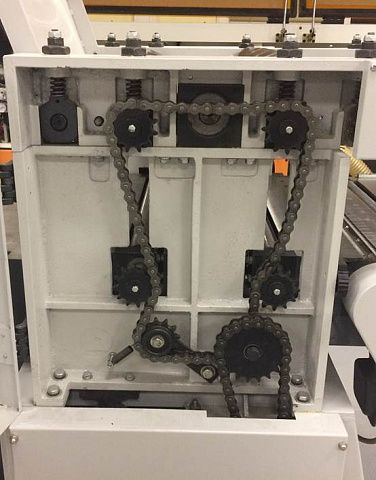

| | ВЕРХНЯЯ И БОКОВАЯ КРЫШКА Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей. Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания. |
| | ПРИНИМАЮЩИЕ ВАЛЬЦЫ На выходе заготовку принимают два гладких приводных стальных вала. |
| | ПРЕСС-МАСЛЕНКИ На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов. |
| | ЭКСГАУСТЕРНЫЕ ВОРОНКИ Выброс стружки осуществляется через эксгаустерные воронки. Первое фото – аспирационный патрубок от верхнего (рейсмусового) ножевого вала. Второе фото – аспирационный патрубок от нижнего (фуговального) ножевого вала. |
