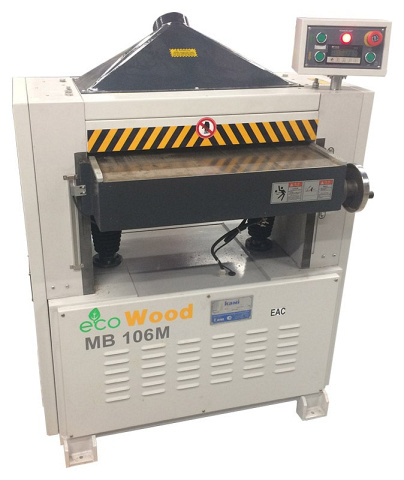

Рейсмусовые станки с электроподъемом стола МВ 106М, 108М
Ножевой вал: четырехножевой
Ширина строгания: 440 - 1040 мм
Скорость подачи: 8 / 10 / 12 м/мин
Мощность: 4 - 11 кВт
Вес: 410 - 980 кг
| Модель | Старая цена | Новая цена |
| MB 108М | 378 218 р |
НАЗНАЧЕНИЕ:
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

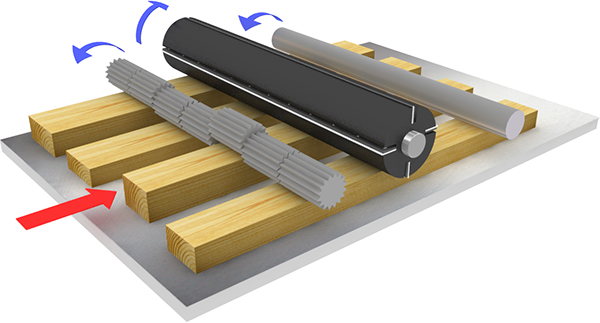

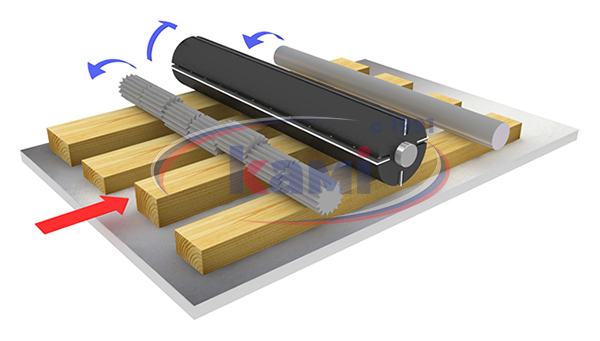

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

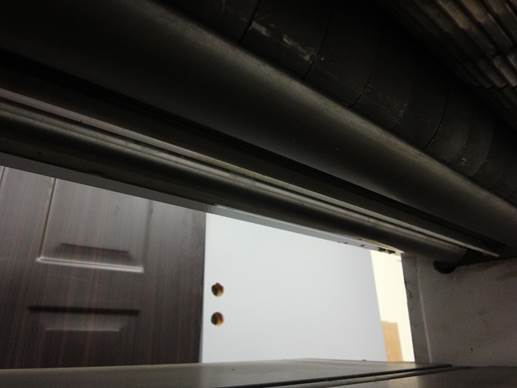

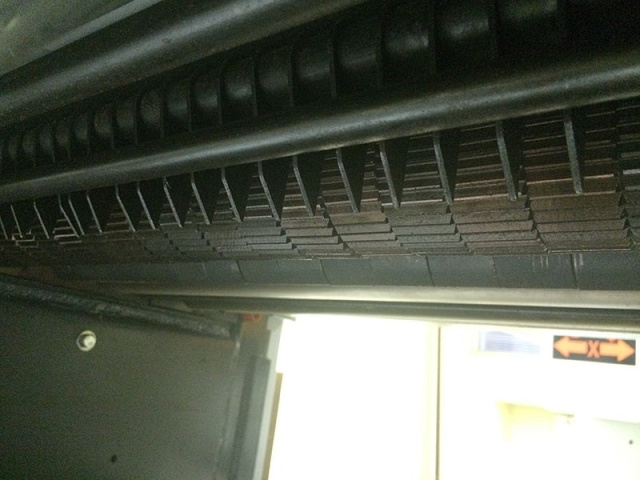

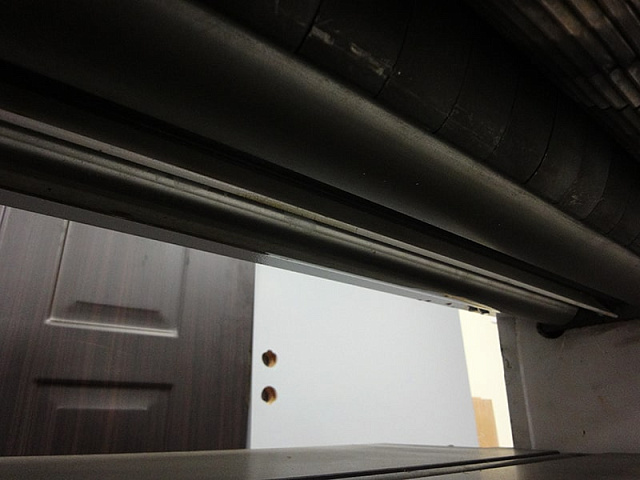

| | СЕКЦИОННЫЙ ВАЛ Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |

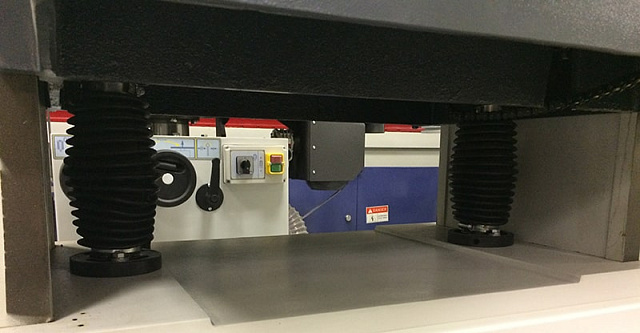

| | РАБОЧИЙ СТОЛ Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами. |

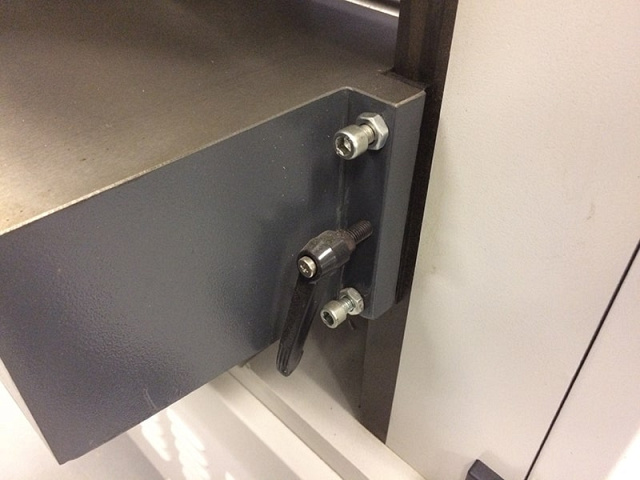

| | НАПРАВЛЯЮЩИЕ СТОЛА Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |

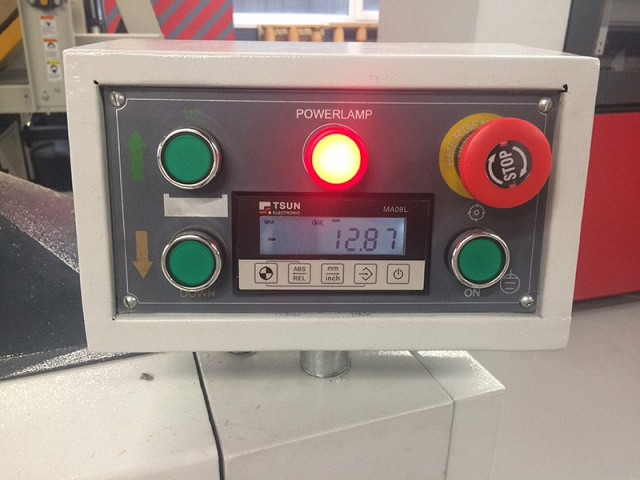

| | ПУЛЬТ УПРАВЛЕНИЯ На пульте расположены кнопки включения/выключения, подъема/опускания стола и кнопка аварийной остановки. |

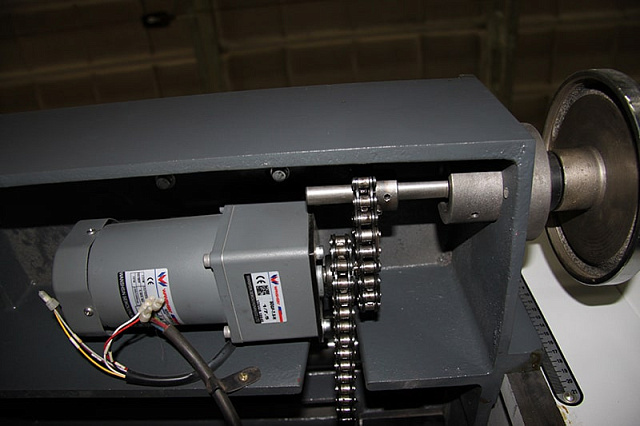

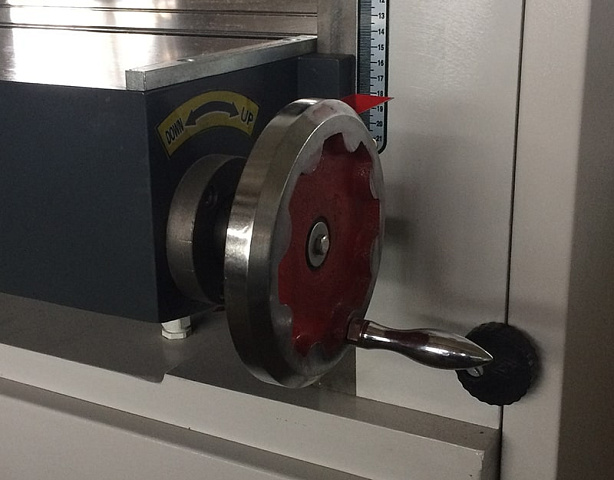

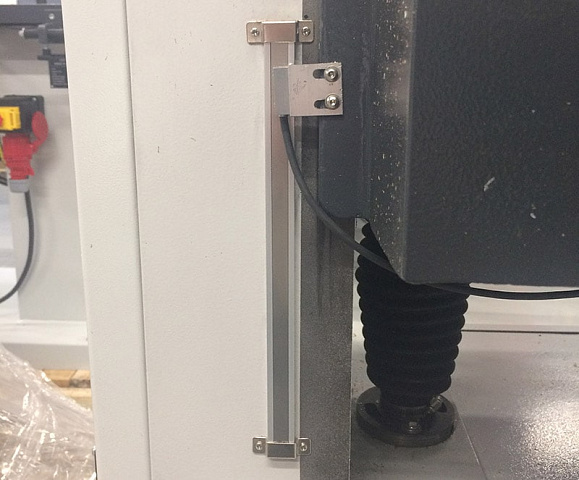

| | Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке.
|

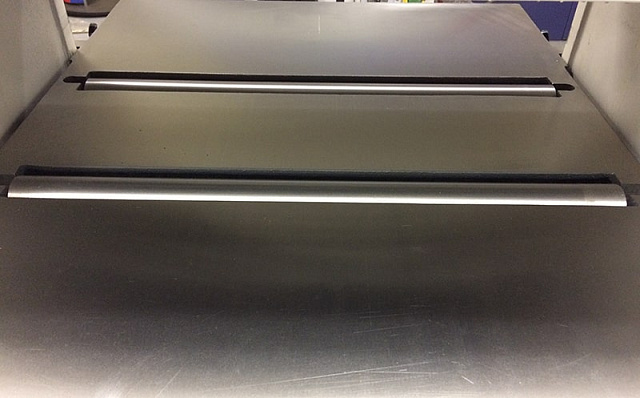

| | РОЛИКИ В СТОЛЕ На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |

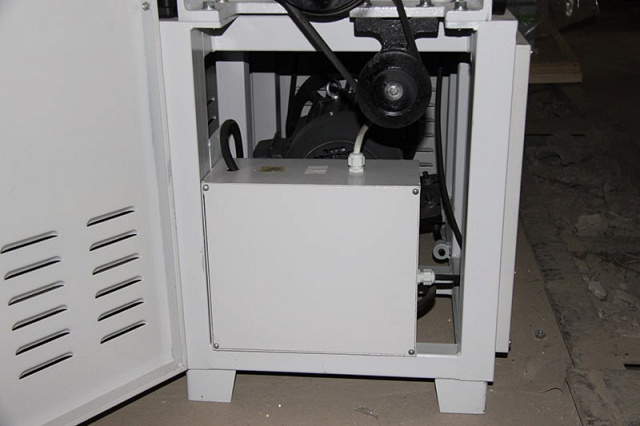

| | ЭЛЕКТРОШКАФ Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи. |

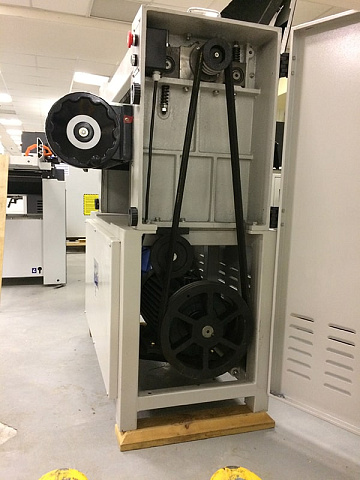

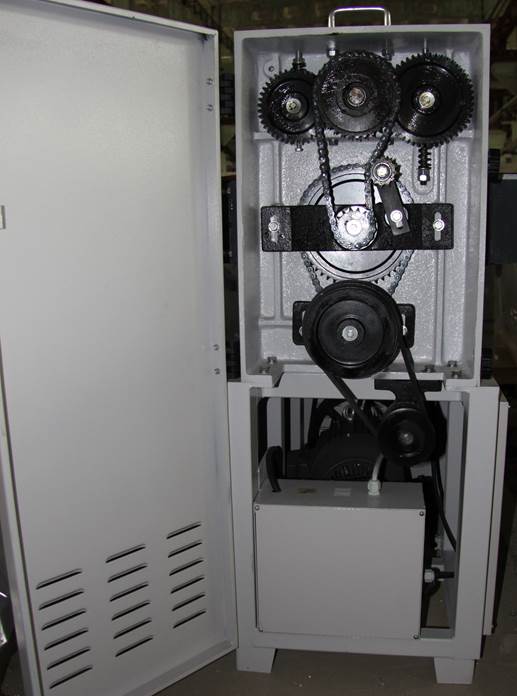

| | Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня. |

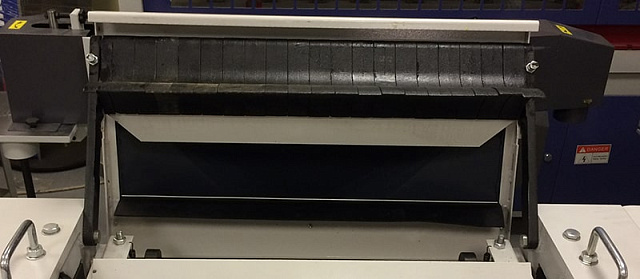

| | ВЕРХНЯЯ КРЫШКА Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например при замене ножей). |
| | ПРИНИМАЮЩИЙ ВАЛ На выходе заготовку принимает гладкий стальной приводной валец. |

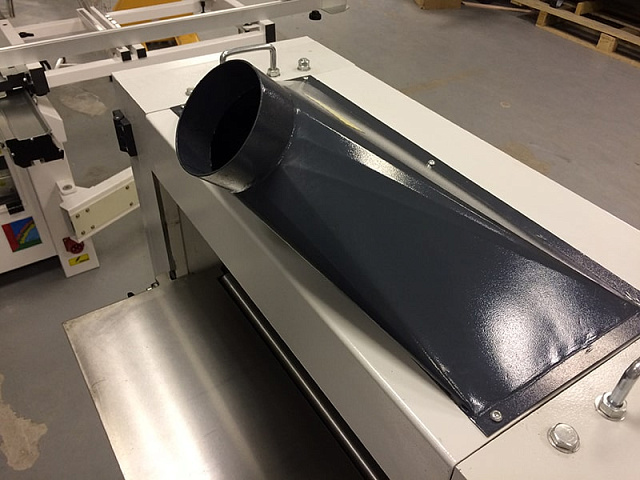

| | АСПИРАЦИЯ Выброс стружки осуществляется через круглую эксгаустерную воронку. |

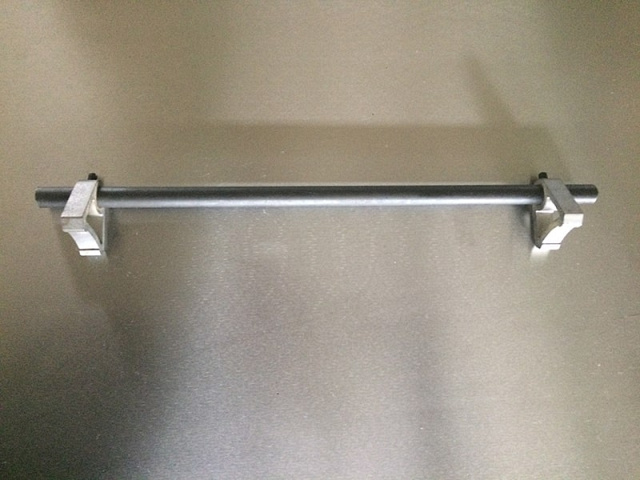

| | УСТРОЙСТВО ДЛЯ ВЫСТАВЛЕНИЯ НОЖЕЙ Входит в комплект поставки. |
| Модель | МВ 104М | МВ 106М | МВ 108М | МВ 1010М |
| Размеры обрабатываемой заготовки | ||||
| Ширина, наибольшая, мм | 440 | 640 | 840 | 1040 |
| Толщина, наименьшая, мм | 8 | 8 | 8 | 8 |
| Толщина наибольшая, мм | 210 | 210 | 210 | 210 |
| Длина не менее, мм | 220 | 220 | 220 | 220 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3 | 3 | 3 | 3 |
| Толщина снимаемого слоя, наибольшая, мм | 5 | 5 | 5 | 5 |
| Диаметр ножевого вала, мм | 105 | 105 | 105 | 105 |
| Количество ножей, шт. | 4 | 4 | 4 | 4 |
| Скорость подачи заготовки, м/мин | 8; 10; 12 | 8; 10; 12 | 8; 10; 12 | 8; 10; 12 |
| Частота вращения ножевого вала, об/мин | 4800 | 4800 | 4800 | 4800 |
| Мощность электродвигателя привода ножевого вала и подачи, кВт | 4 | 7,5 | 7,5 | 11 |
| Диаметр патрубка для аспирации, мм | 100 | 120 | 120 | 120 |
| Габаритные размеры: | ||||
| Длина, мм | 800 | 800 | 800 | 800 |
| Ширина, мм | 830 | 1030 | 1230 | 1430 |
| Высота, мм | 1050 | 1050 | 1060 | 1050 |
| Вес, кг | 410 | 496 | 560 | 980 |

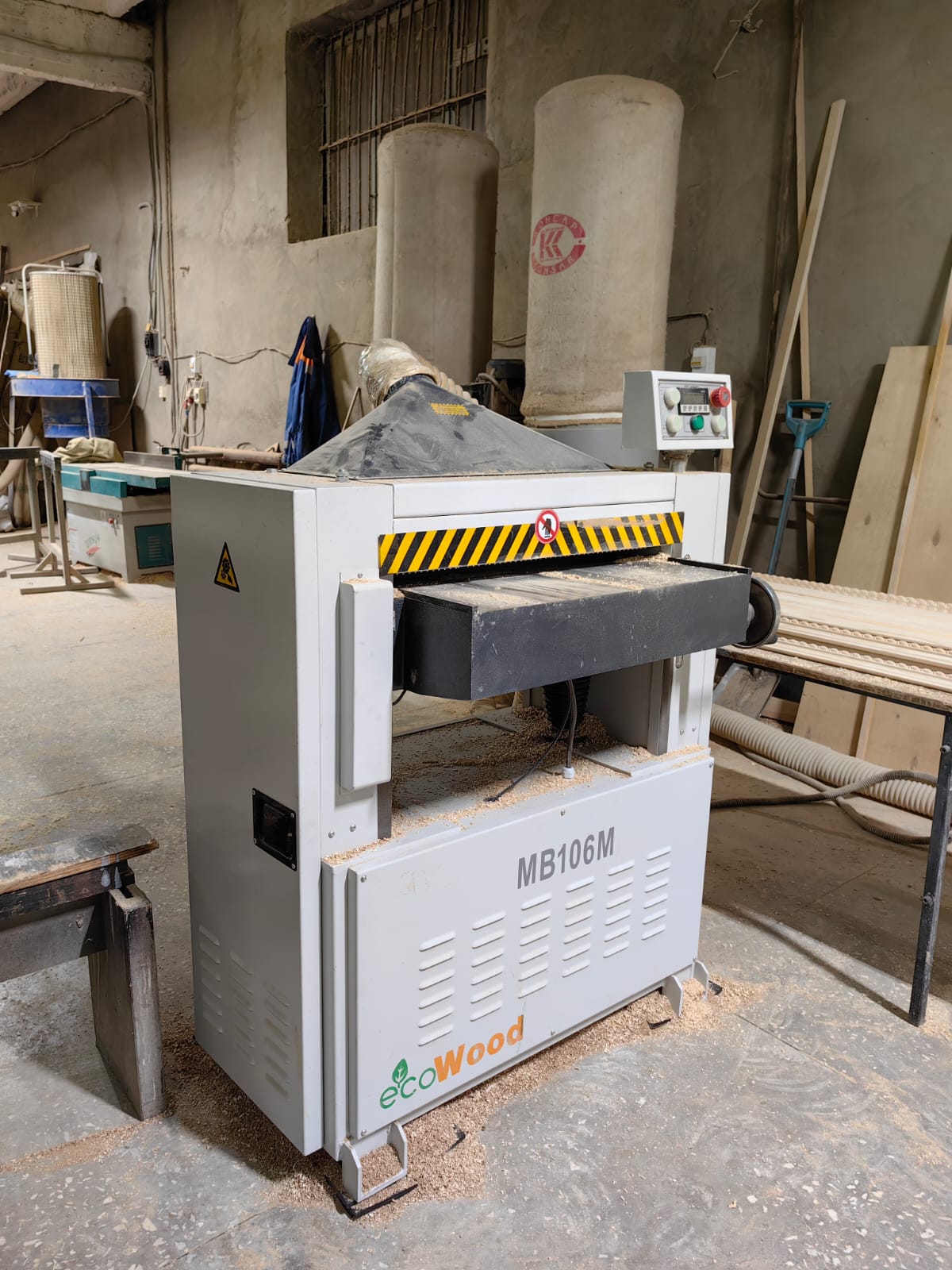

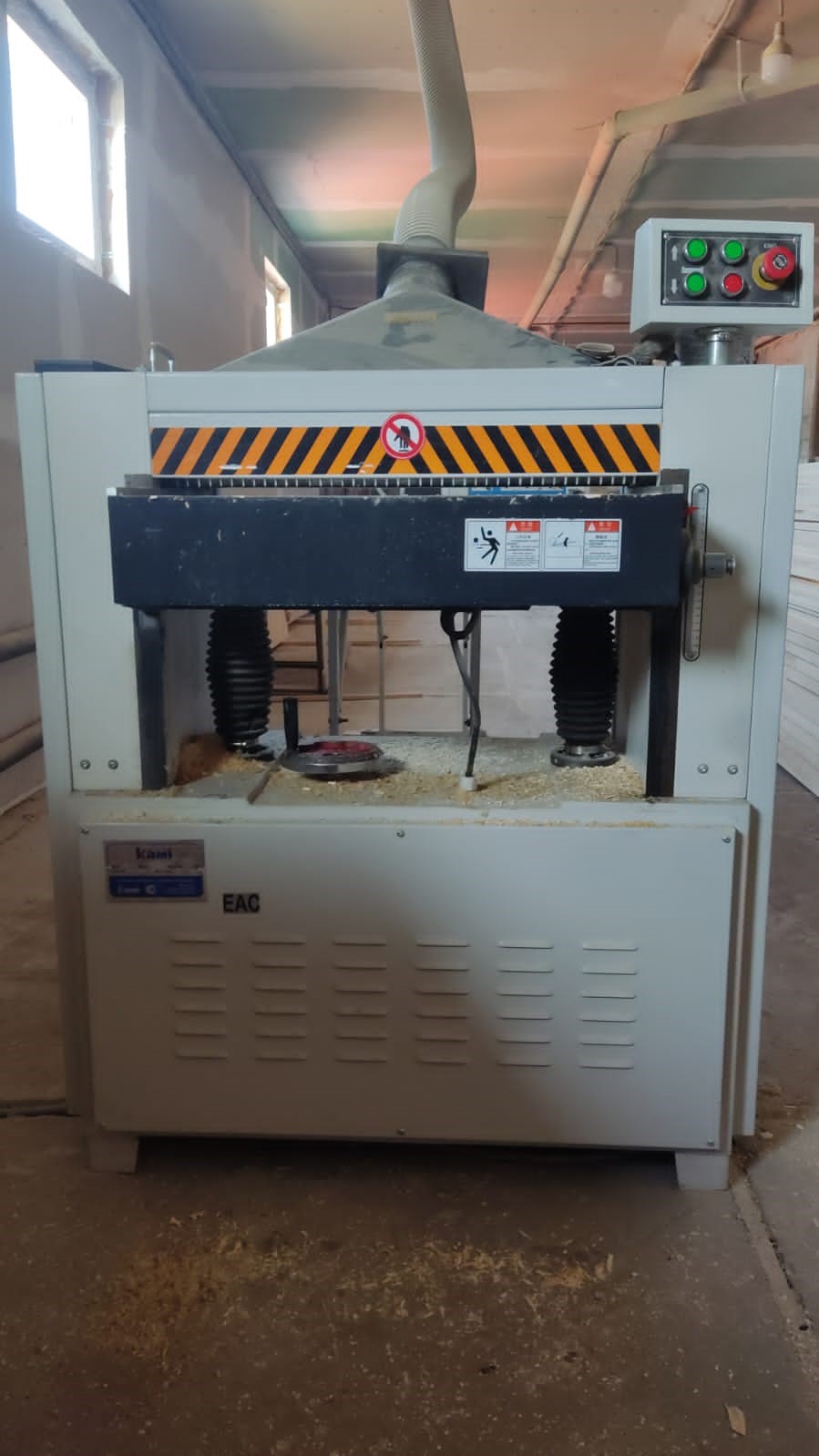

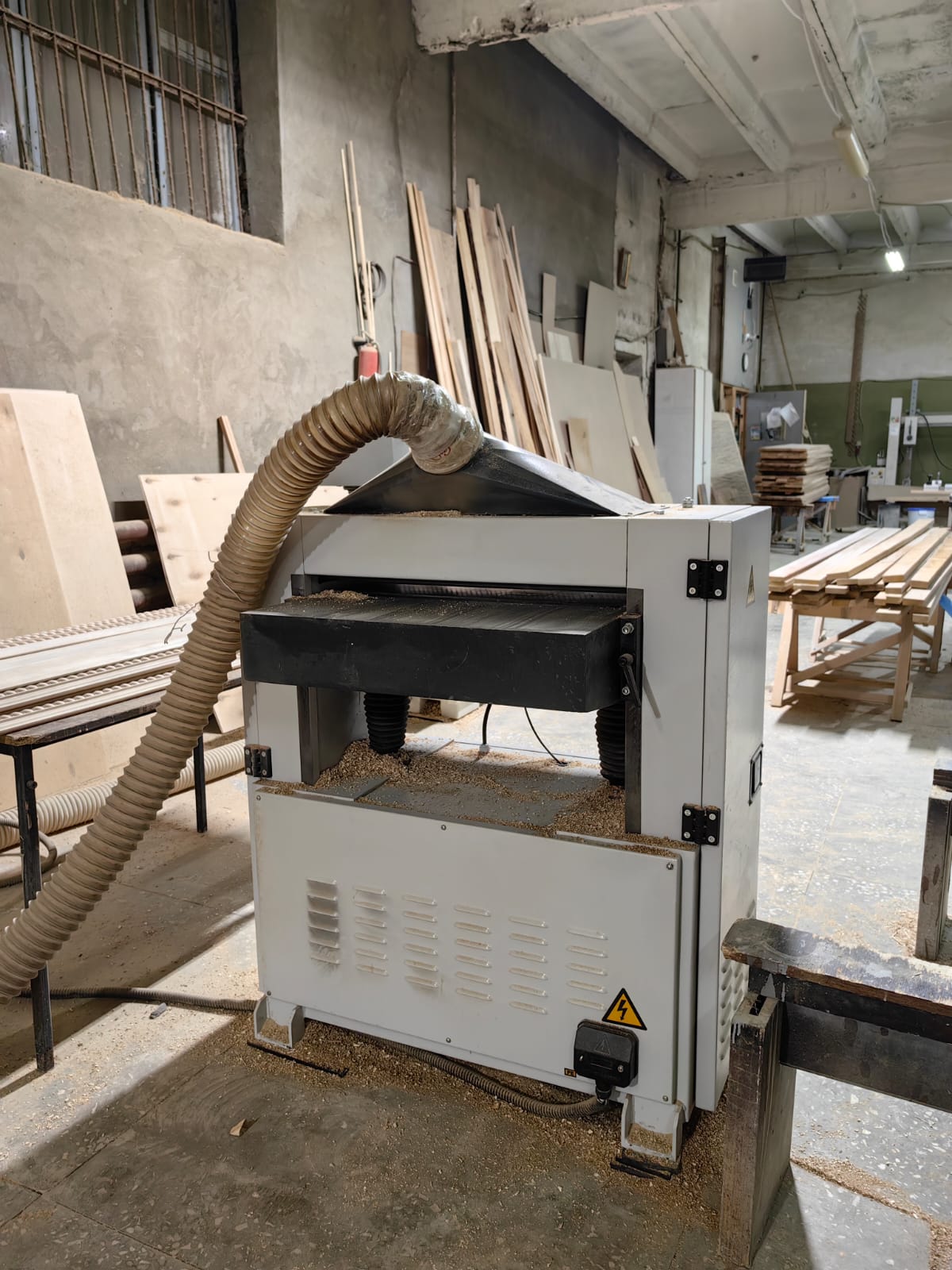

Рейсмус МВ 108М приобретал в 2016 году. В общем станок неплохой, с задачей справляется, качество продукции устраивает. Сразу был выявлен минус - патрубок для аспирации 120 мм. забивает стружка даже при незначительном съёме материала. Переделал под 160 мм. - стало намного лучше. Также перед эксплуатацией необходимо проверить затяжку всех болтов и гаек - половина недотянута. У моего станка ручка выполнена из текстолита, сломалась через месяц, также пришлось переделывать. Работаем в одну смену, проблем больше нет.
