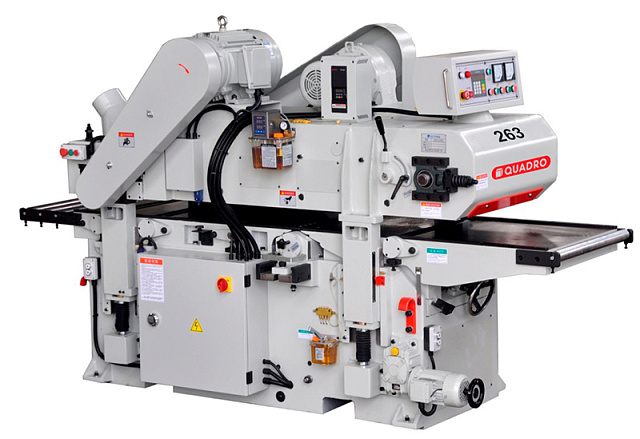

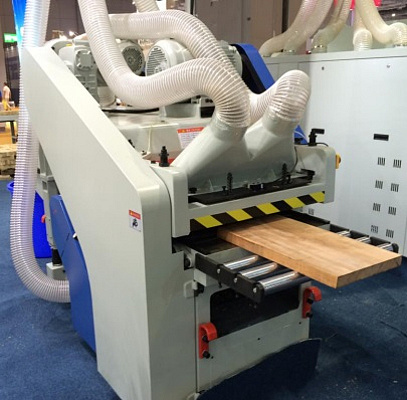

Двусторонние рейсмусовые станки QUADRO 240, 263

Цена по запросу
Связь с ведущим специалистом
face-company

Ножевой вал: шейперный

Ширина строгания: 445; 630 мм

Скорость подачи: 5,3 - 20 м/мин

Мощность: 13; 18,5 кВт

Вес: 2600; 3200 кг

НАЗНАЧЕНИЕ:

Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели, деревянного домостроения и другие деревообрабатывающие производства.

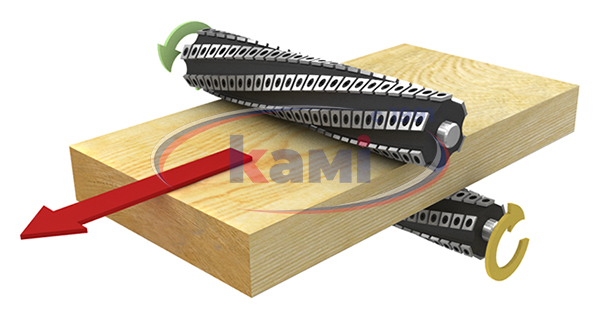

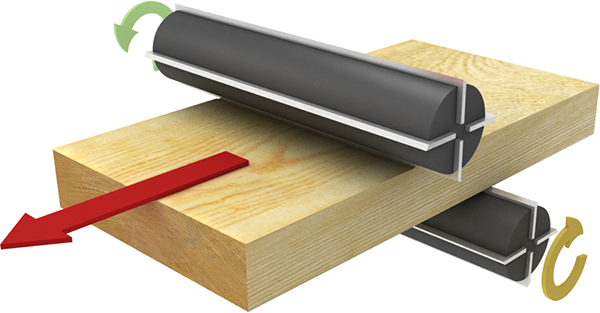

СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Станки поставляются в 2-х комплектациях: с шейперным ножевым валом «кукуруза» и стандартным 4-х ножевым валом с плоскими ножами.

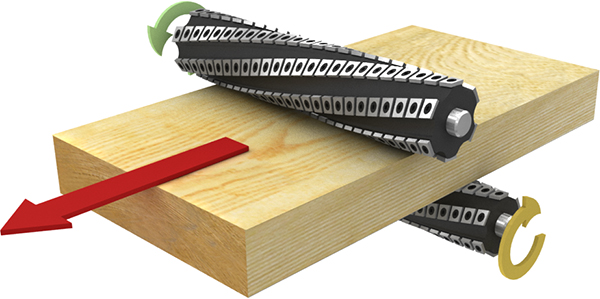

ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ

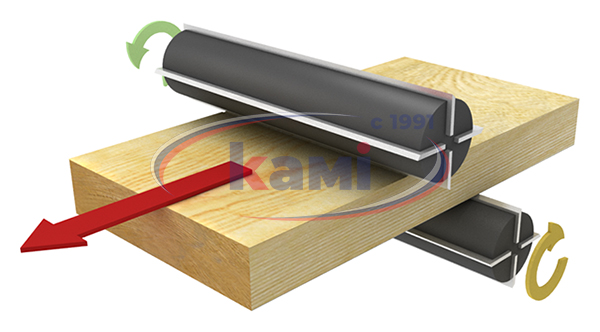

СТАНДАРТНЫЙ 4-х НОЖЕВОЙ ВАЛ



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

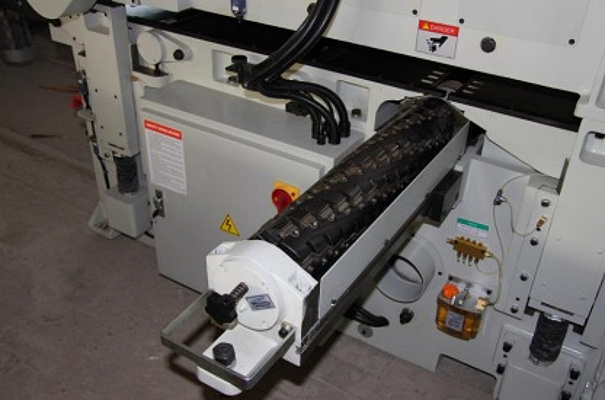

НИЖНИЙ НОЖЕВОЙ ВАЛ

Удобная замена ножей нижнего фуговального вала. Для этого вал выдвигается по направляющим.

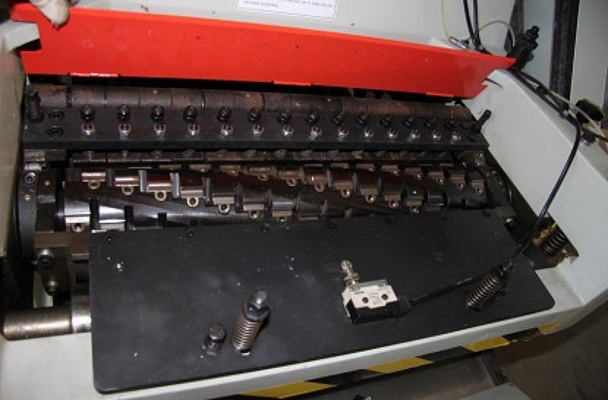

ВЕРХНИЙ НОЖЕВОЙ ВАЛ

Удобный доступ к верхнему ножевому валу. При поднятой крышке срабатывает концевик и исключает запуск станка, что обеспечивает безопасную замену ножей.

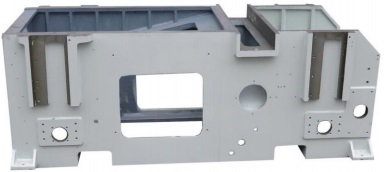

СТАНИНА И СТОЛ СТАНКА

Выполнены литыми, что обеспечивает гашение вибраций и высокую точность обработки.

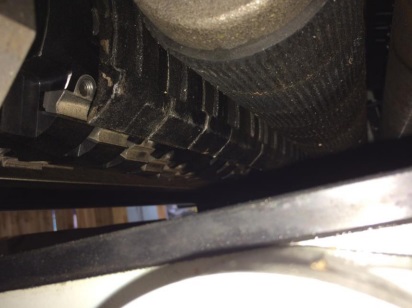

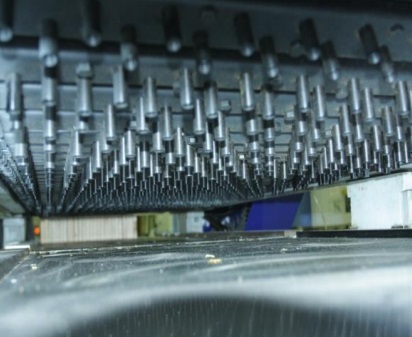

ПОДАЮЩИЙ КОНВЕЙЕР

Подача заготовки осуществляется конвейером с подпружиненными пальчиковыми прижимами. Каждый прижимной палец независимо от других подпружинен, а сама заготовка прижата на всем пути нахождения в станке. Также возможна одновременная подача нескольких разнотолщинных заготовок.

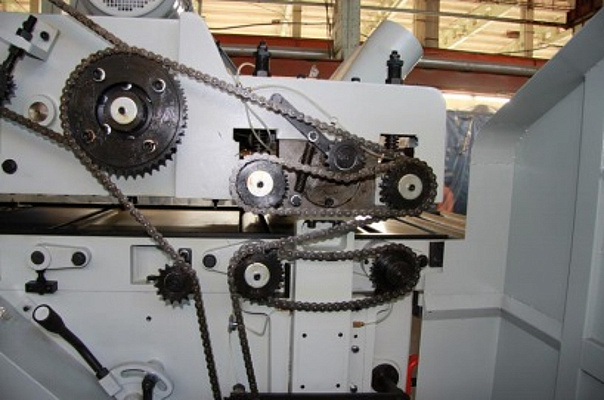

СИСТЕМА ПРИВОДА

Привод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания.

ВАРИАТОР

Плавная регулировка скорости подачи при помощи вариатора от 5,3 до 20 м/мин.

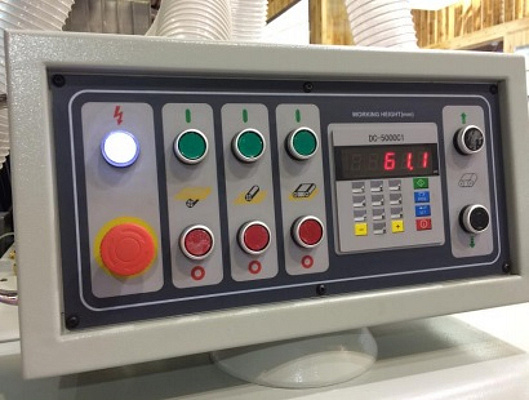

ПУЛЬТ УПРАВЛЕНИЯ

На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, транспортера, подъема/опускания верхнего ножевого вала и кнопка аварийного отключения. Выставление на толщину обработки осуществляется с помощью программатора. Отображение размера на электронном цифровом табло. На выходе дублирована кнопка аварийного отключения.

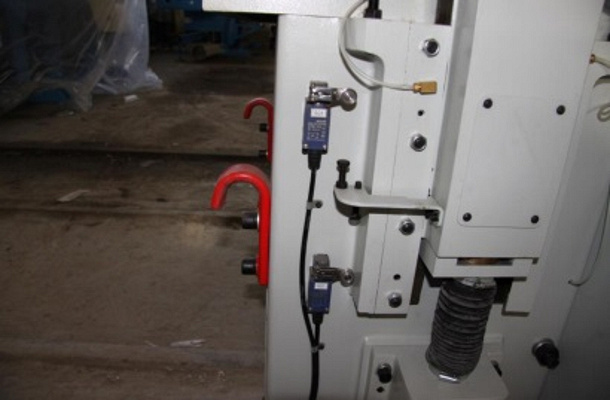

ПОДЪЕМНЫЕ ВИНТЫ

Верхний ножевой вал и подающий транспортер поднимаются и опускаются на 4-х винтовых опорах, что исключает перекос и гарантирует высокую точность. От попадания пыли и грязи винты закрыты кожухами. Концевые выключатели ограничивают ход стола.

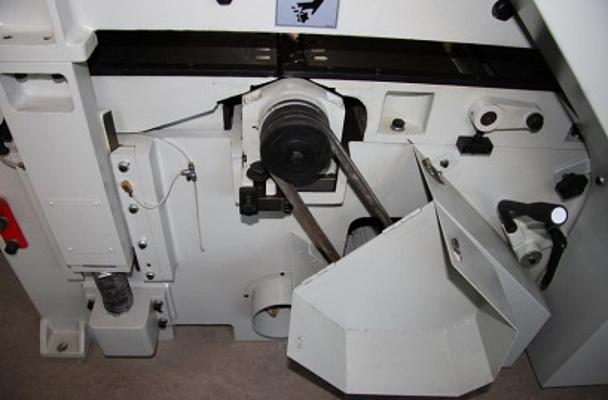

ПРИВОД НИЖНЕГО НОЖЕВОГО ВАЛА

Осуществляется посредством 3-х клиновых ремней. Удобно расположен сбоку станка и оснащен рукояткой для быстрого снятия ремней. В соответствии с нормами безопасности привод закрыт кожухом.

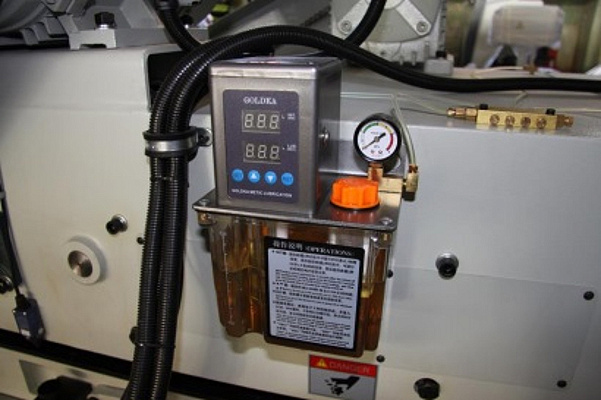

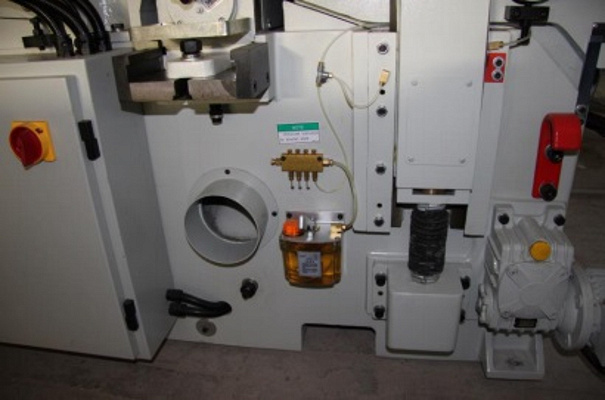

АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ КОНВЕЙЕРА

На станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке!

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ СТАНКА

Обеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка.

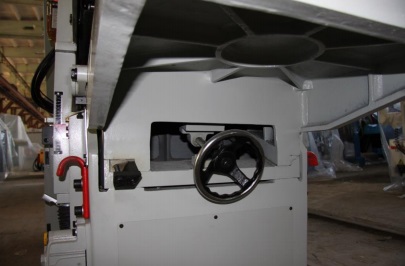

НАСТРОЙКА ТОЛЩИНЫ СЪЕМА ФУГОВАЛЬНОГО ВАЛА

Осуществляется с помощью маховика. Отображение размера по миллиметровой шкале.

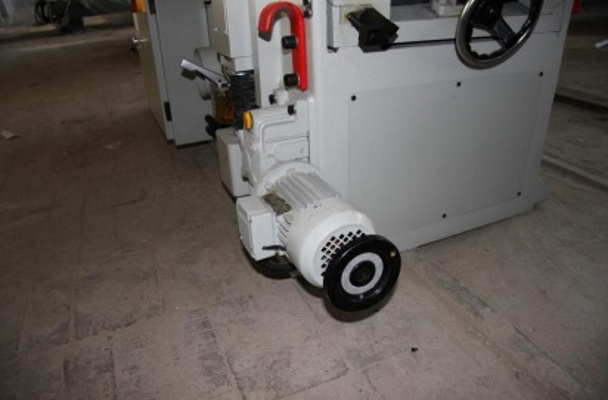

НАСТРОЙКИ ТОЛЩИНЫ СЪЕМА РЕЙСМУСОВОГО ВАЛА

Осуществляется одновременно с настройкой подающего транспортера с помощью электродвигателя, возможно ручное выставление толщины, что делает станок очень надежным в эксплуатации. Толщина обработки отображается на электронном дисплее и дублируется на миллиметровой шкале.

СЕКЦИОННЫЙ ПОДАЮЩИЙ ВАЛ

Перед рейсмусовым (верхним) ножевым валом заготовку подает секционный валец, что позволяет обрабатывать сразу несколько разнотолщинных заготовок.

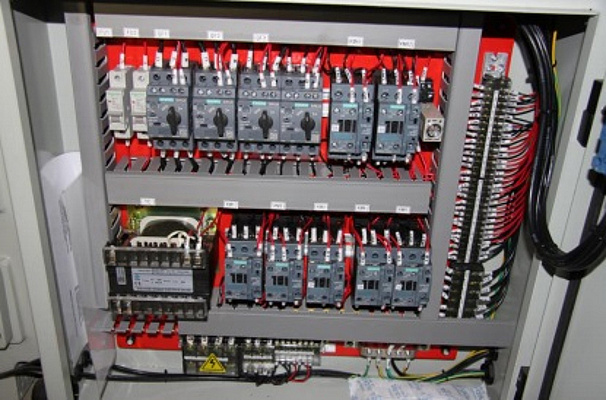

ЭЛЕКТРОКОМПОНЕНТЫ

В станке используются качественные электрокомпонты Schneider Electric и Siemens.

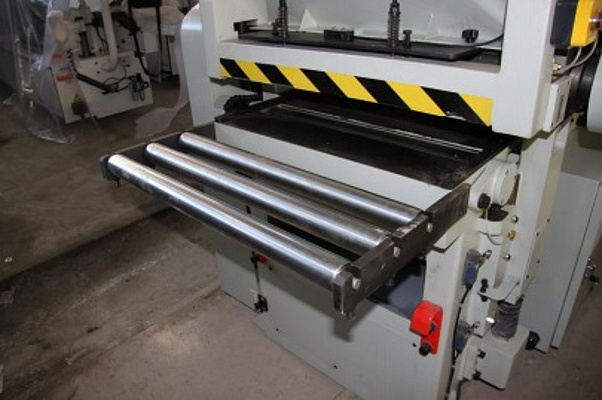

ДОПОЛНИТЕЛЬНЫЕ РОЛИКИ

В комплект поставки входят 3 дополнительных поддерживающих ролика на выходе и один ролик на входе. Удобно при обработке длинномерных заготовок.

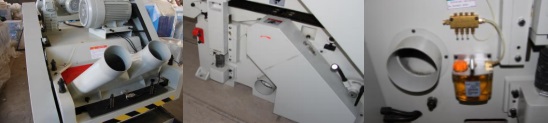

АСПИРАЦИОННЫЕ ПАТРУБКИ

Эксгаустерные отверстия по 2 шт. на верхнем и нижнем ножевом валу Ø140 мм. Всего 4 шт.

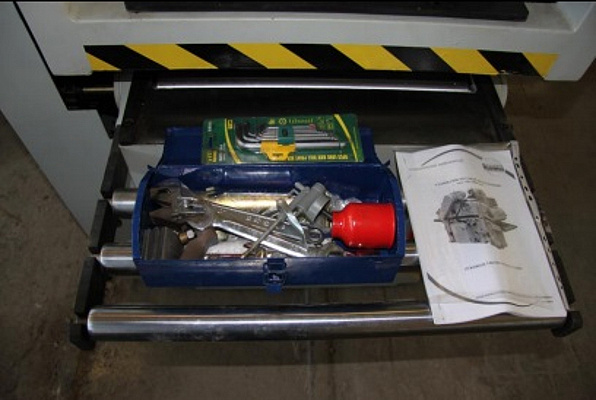

ЗИП

В комплекте со станком ключи, прессмасленка для обслуживания станка и руководство по эксплуатации.

Модель

QUADRO 240

QUADRO 263

Ширина обработки, мм

40 - 445

50 - 630

Толщина обработки, мм

10 - 170

10 - 170

Мин. длина обработки, мм

310

310

Скорость вращения ножевых барабанов, об/мин

4800

4800

Скорость подачи, м/мин

5,3 - 20

5,3 - 20

Мощность верхнего строгального вала, кВт

7,5

11

Мощность нижнего строгального вала, кВт

5,5

7,5

Мощность подачи, кВт

2,2

3

Мощность подъема/опускания верхней траверсы, кВт

0,75

0,75

Габаритные размеры:

Длина, мм

2760

2900

Ширина, мм

990

1180

Высота, мм

1780

1830

Вес, кг

2600

3200
