Китай
Количество присадочных голов: 3 шт.
Конфигурация присадочных голов:
Вертикаль: 32 / Горизонт.: 2 + 2 / 2 + 2; 2 + 2
Вертикаль: 10
Фрезерный узел:
2 шт., 5,5 + 3,5 кВт; 18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 135 / 75 / 30 м/мин
Вес: 3850 кг
Преимущества
- Верхний фрезерный узел с автоматической сменой инструмента с магазином на 4 ячейки
- Автоматический конвейер выгрузки заготовок после обработки с регулируемыми направляющими
- Сканер для считывания штрих-кодов с этикетки в базовой комплектации
- Самая универсальная модель – позволяет выполнять более сложные обработки деталей
- Обеспечивает сверление всех карт присадки за один проход детали, а также поддерживает возможность обработки двух деталей одновременно
Модель

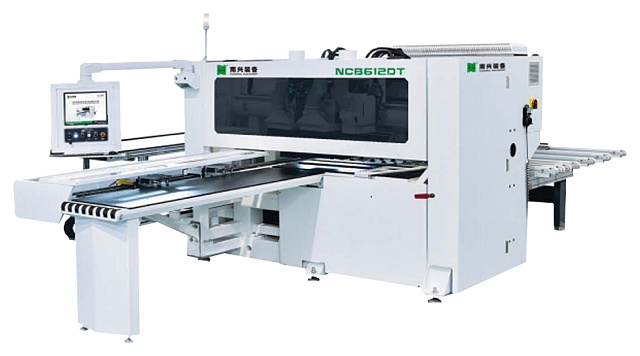

NCB612DT
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 50

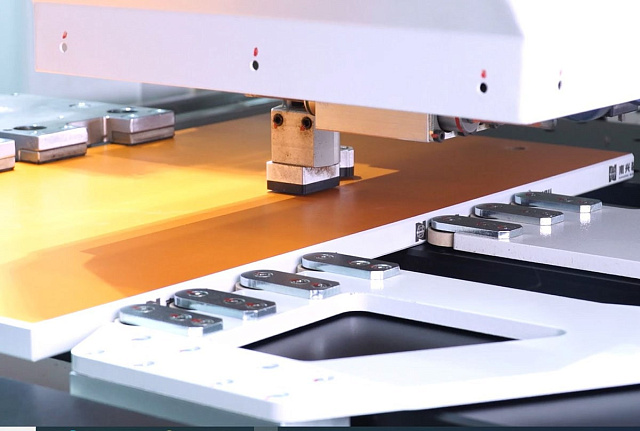

Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
138 / 75 / 30

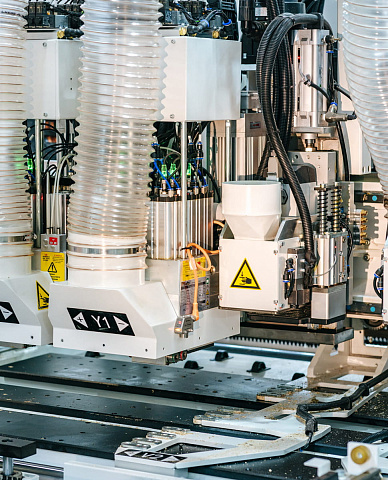

Количество присадочных голов, шт.
3
Мощность присадочных голов (верх. / нижн.), кВт
(2,2 + 2,2) х 2 / 1,7

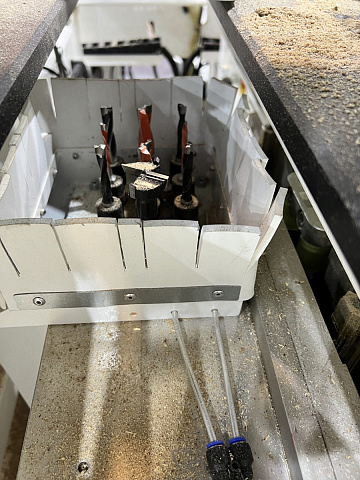

Количество шпинделей для сверления в пласть заготовки (сверху), шт.
32 (16 + 16)
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
18 (9 + 9)
Количество шпинделей для сверления в торцы заготовки, шт.
40 ((3 + 3; 2 + 2) x 4)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
нет

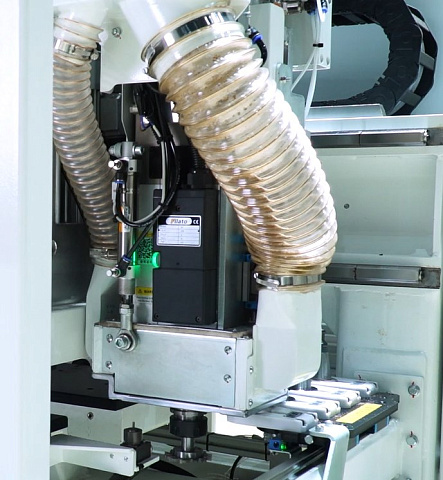

Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
5,5
Тип цанги верхнего фрезерного шпинделя
ER32
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
есть
Магазин инструмента
+
Тип инструментального патрона (для автосмены)
ISO30
Количество ячеек в магазине инструмента, шт.
4

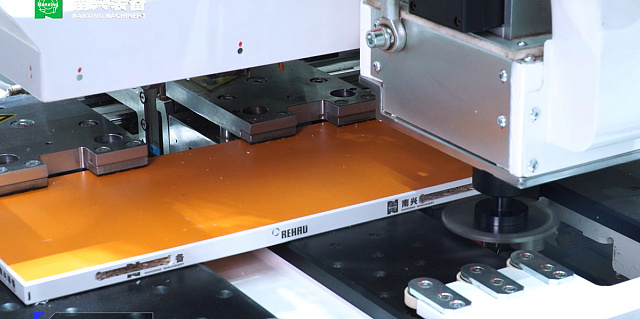

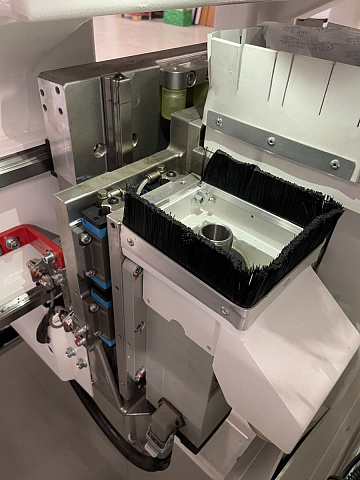

Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4000
Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+
Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
-

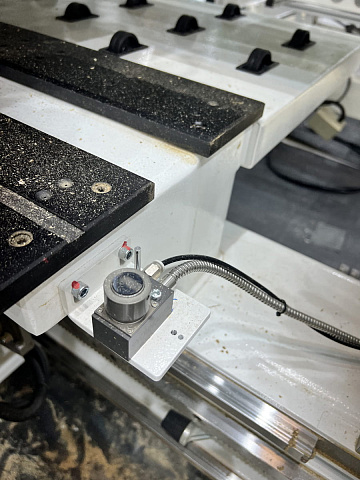

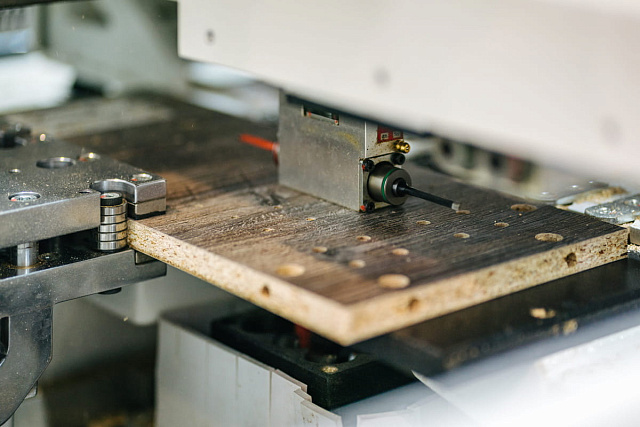

Система контрольного измерения заготовок перед обработкой
+

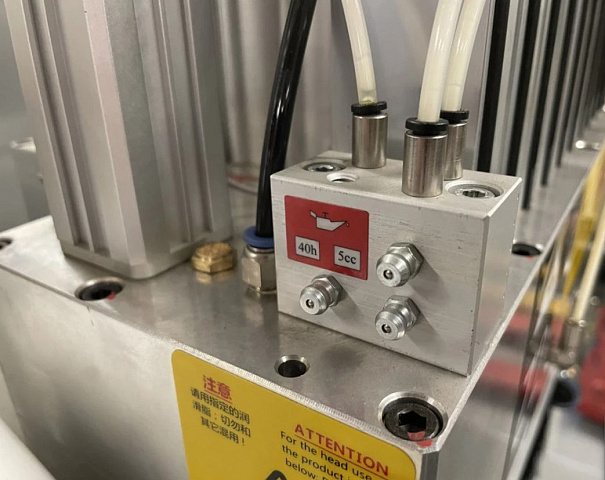

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50

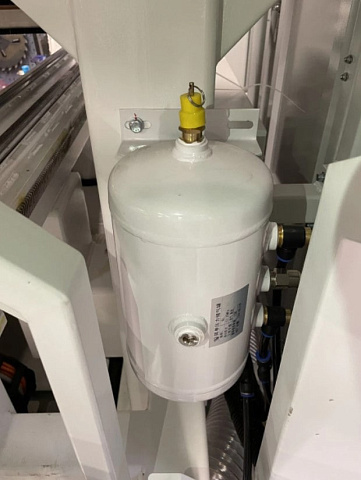

Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
27,1
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
2 * 200 / 1 * 125
Длина, мм
6150
Ширина, мм
2960
Высота, мм
2300
Вес, кг
3850
