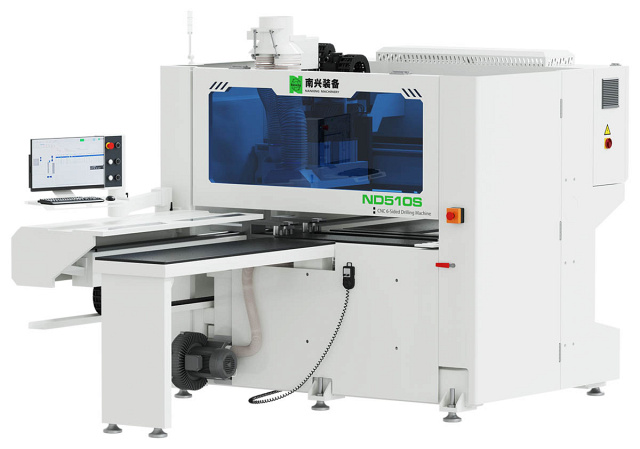

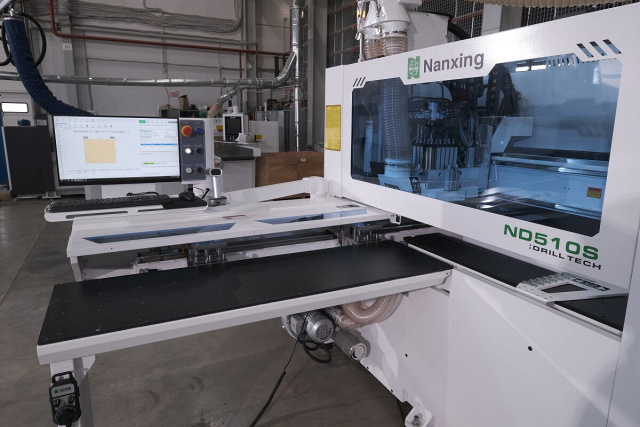

Сверлильно-присадочный центр с ЧПУ Nanxing ND510S

Код(ы) товара: НС 450324
Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Доставка:
Ошибка!
...
!
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Nanxing
Китай
Модели серии:
ND510S

Количество присадочных голов: 2 шт.

Конфигурация присадочных голов:

Вертикаль: 10 / Горизонт.: 10 (3+3, 2+2)

Вертикаль: 9

Фрезерный узел:

1 шт., 3,5 кВт / 18 000 об/мин

Макс. ширина заготовки: 1000 мм

Макс. скорость перемещения по осям

X / Y / Z: 140 / 75 / 30 м/мин

Вес: 2800 кг

Преимущества
  • Сверление отверстий с 6 сторон

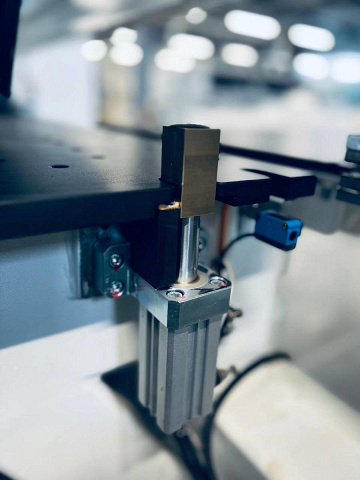

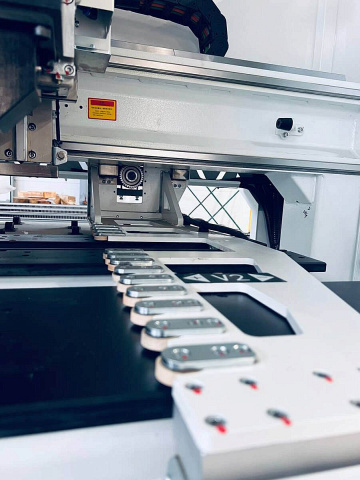

  • 2 автоматических зажима с автоматическим обдувом в зоне захвата

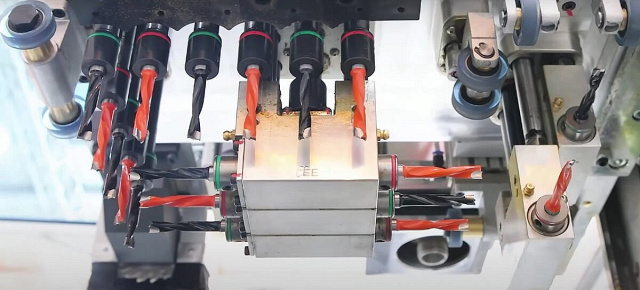

  • 1 сверлильная группа, фрезерный шпиндель и пазовальная пила на верхнем обрабатывающем узле

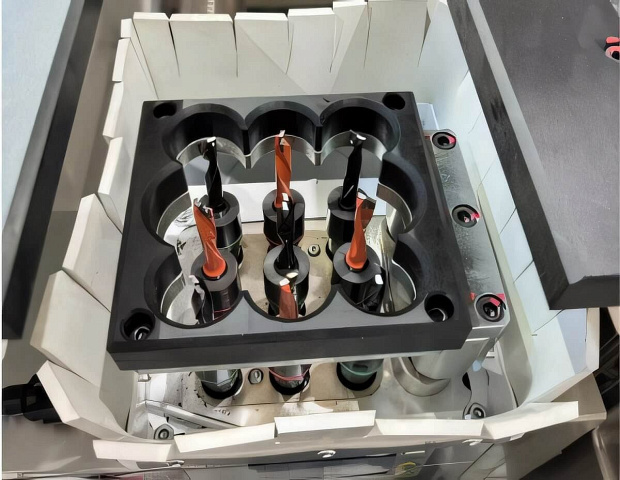

  • 1 сверлильная группа на нижнем обрабатывающем узле
  • Компоновка сверлильных групп позволяет одновременно выполнять зеркальную обработку

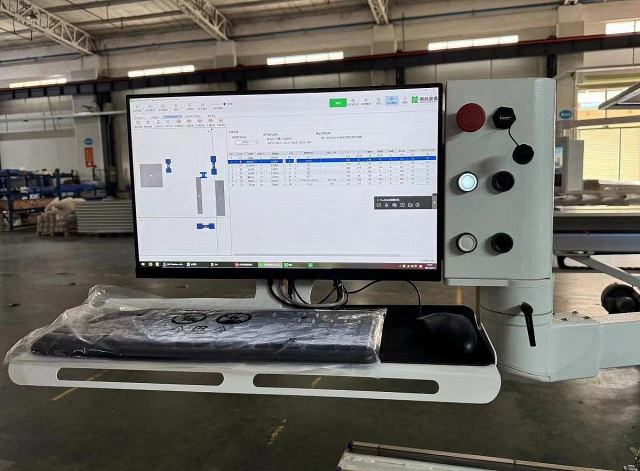

  • Система управления SYNTEC с ПО PCDrillCAM
Модель
ND510S
НС 450324
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 2400
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1000
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 60
Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
140 / 75 / 30
Количество присадочных голов, шт.
2
Мощность присадочных голов (верх. / нижн.), кВт
2,2 / 1,7
Количество шпинделей для сверления в пласть заготовки (сверху), шт.
10
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
9
Количество шпинделей для сверления в торцы заготовки, шт.
10 (3 + 3; 2 + 2)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
есть
Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
3,5
Тип цанги верхнего фрезерного шпинделя
ER25
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
-
Мощность нижнего фрезерного шпинделя, кВт
-
Тип цанги нижнего фрезерного шпинделя
-
Частота вращения нижнего фрезерного шпинделя, об/мин
-
Частота вращения шпинделей присадочных голов, об/мин
5000

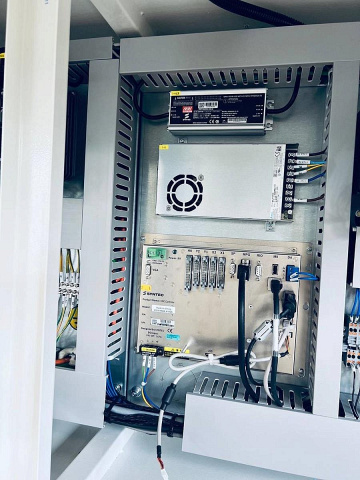

Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
+
Адаптация для работы с ПО "Базис-Мебельщик"
+
Ручной сканер для работы со штрихкодами
+

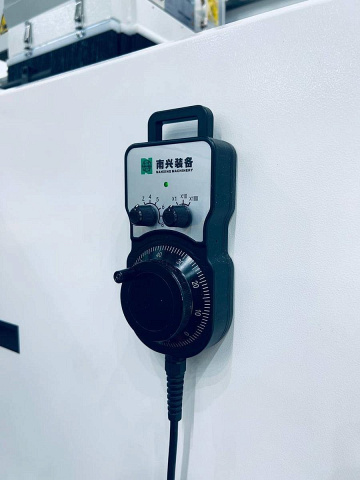

Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
-
Кондиционер электрошкафа с фреоном
-
Система контрольного измерения заготовок перед обработкой
+

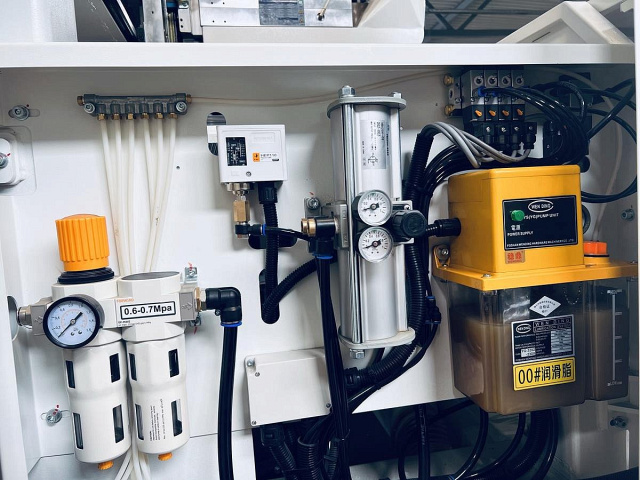

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
13,8
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
1 * 200 / 1 * 125
Длина, мм
3962
Ширина, мм
2222
Высота, мм
2271
Вес, кг
2800
