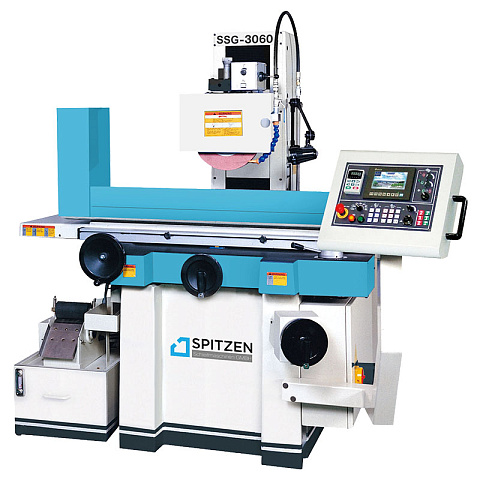

Плоскошлифовальные станки Spitzen. Серия SSG
Размеры рабочих столов:
150 х 355 - 750 х 2000 ммИсполнение станков под любые задачи клиента
Вес: 630 - 11 500 кг
• Превосходная жесткость благодаря технологии сотового литья основных элементов станка.
• Русифицированный контроллер.
• Минимальная подача шлифовальной головки 0,001 мм.
• Разнообразие комплектации - от ручного до полного автомата.
• Возможность исполнения станков с направляющими качения, либо скольжения.
| Модель | Старая цена | Новая цена |
| SSG-40100NCAC | | 5 508 617 р |
НАЗНАЧЕНИЕ:
Плоскошлифовальные станки предназначены для шлифования горизонтальных и боковых поверхностей деталей с помощью абразивных кругов различного типа. Станки находят широкое применение в инструментальном производстве (ремонт штампов, пресс-форм, переточка ножей), точном машиностроении, приборостроении, аэрокосмической отрасли. Отличительной особенностью станков является высокая точность обработки с минимальной шероховатостью (Ra 0.63 - 0.16) и обработка закаленных деталей и деталей из твердых сплавов. Применение различных систем ЧПУ значительно расширяет возможности станков. Системы ЧПУ позволяют обрабатывать заготовки со сложным профилем, зубчатые рейки, зубья шестерен и много другое.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки применяются в инструментальном производстве, точном машиностроении, станкостроении и других областях, где требуется высокое качество обработки поверхности
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | Контроллер ASD |

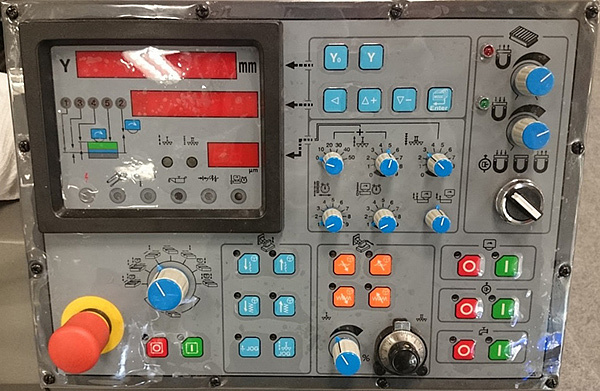

| | Контроллер TD |

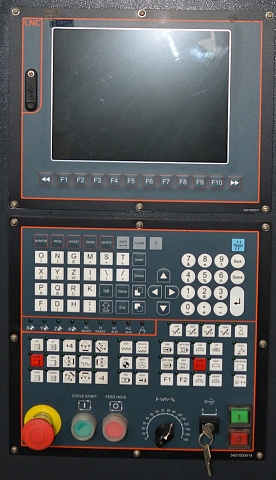

| | Контроллер CNC |
ОСОБЕННОСТИ ИСПОЛНЕНИЯ:
- Без индекса – станок с ручным управлением.
- Индекс «1A» - гидравлическое продольное перемещение стола.
- Индекс «2A» - гидравлическое продольное перемещение стола + электропривод поперечного перемещения стола.
- Индекс «3A» - гидравлическое продольное перемещение стола + электропривод поперечного перемещения стола + электропривод ускоренного подъема и опускания шлифовальной головы.
- Индекс «ASD» - полностью автоматическое управление по 3 осям (X/Y/Z) + контроллер.

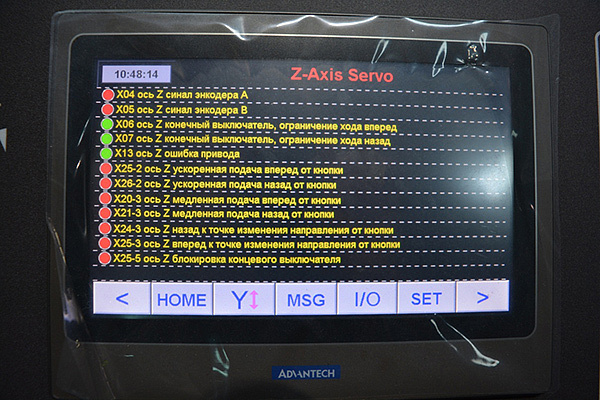

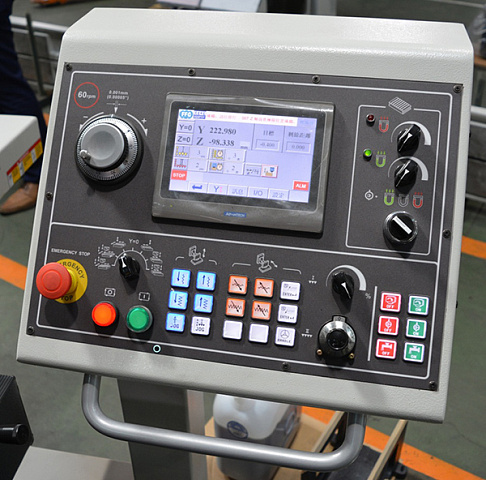

- Индекс «TD» - полностью автоматическое управление по 3 осям (X/Y/Z) + программируемый логический контроллер с сенсорным экраном, управление на русском языке.
- Индекс «CNC» - полностью автоматическое управление по 3 осям (X/Y/Z) + CNC контроллер с возможностью предварительного написания управляющей программы и последующей передачи её в стойку управления станком. Поддерживает функцию профильного шлифования, криволинейной правки круга и автоматической компенсации на величину правки. Управление на русском языке.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Электромагнитная плита;
- Размагничиватель плиты;
- Система подачи СОЖ;
- Шлифовальный круг;
- Фланец для круга со съемником;
- Балансировочная оправка и стенд;
- Алмазное правило с базой;
- Рабочее освещение;
- Набор ключей для обслуживания станка;
- Регулировочные болты и опоры;
- Инструкция по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | Магнитный сепаратор |
| | Бумажный фильтр |
| | Комбинированный магнитно-бумажный фильтр |
| | Уловитель пыли для сухого шлифования |
| | Центробежный очиститель СОЖ |
| | Гидравлический центробежный очиститель СОЖ |
| | Автоматическая система on-line балансировки шлифовального круга |
| | Ручная система on-line балансировки шлифовального круга |
| | Уловитель паров СОЖ |
| | Магнитный поворотный стол |
| | Контроллер для магнитной плиты |
| | Наклонная магнитная плита |
| | Инвертер главного привода |
| | Маслоотделитель |
| Модель | SSG-1535 | SSG-1545 | SSG-2045 | SSG-2050 | SSG-3060 | SSG-4080 | SSG-50100 | SSG-50150 | SSG-60120 | SSG-60150 | SSG-75150 | SSG-75200 |
| Размер стола (Д х Ш), мм | 150 х 355 | 150 х 460 | 200 х 460 | 200 х 510 | 300 х 600 | 400 х 800 | 500 х 1050 | 500 х 1550 | 600 х 1250 | 600 х 1550 | 750 х 1500 | 750 х 2000 |
| Maкс. длина шлифования, мм | 375 | 475 | 475 | 550 | 650 | 850 | 1050 | 1550 | 1250 | 1500 | 1500 | 2000 |
| Maкс. ширина шлифования, мм | 160 | 160 | 210 | 220 | 340 | 450 | 500 | 500 | 600 | 600 | 750 | 750 |
| Расстояние от оси шпинделя до стола, мм | 400 | 400 | 400 | 380 | 600 / 700 | 600 / 700 | 600 / 700 | 600 / 700 | 600 / 700 | 600 / 700 | 600 / 700 | 600 / 700 |
| Размер магнитного стола, мм | 150 x 350 | 150 x 450 | 200 x 450 | 200 x 500 | 300 x 600 | 400 x 800 | 500 x 1000 | 500 x 1500 | 600 x 1200 | 600 x 1500 | 750 x 1500 | 750 x 2000 |
| Продольное перемещение, гидравлика, мм | - | 485 | 485 | 510 | 650 | 850 | 1100 | 1600 | 1300 | 1600 | 1600 | 2100 |
| Ручная поперечная подача на один оборот маховика, мм | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 0,1 (MPG) | 0,1 (MPG) |
| Ручная поперечная подача при повороте на одно деление, мм | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,001 (MPG) | 0,001 (MPG) |
| Ручная вертикальная подача на один оборот маховика, мм | 1 | 1 | 1 | 1 | 1 | 1 | 0,1 (MPG) | 0,1 (MPG) | 0,1 (MPG) | 0,1 (MPG) | 0,1 (MPG) | 0,1 (MPG) |
| Ручная вертикальная подача на одно деление маховика, мм | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,001 (MPG) | 0,001 (MPG) | 0,001 (MPG) | 0,001 (MPG) | 0,001 (MPG) | 0,001 (MPG) |
| Размер шлифовального круга (диаметр х ширина х посадка), мм | 180 х 13 х 31,75 | 180 х 13 х 31,75 | 180 х 13 х 31,75 | 180 х 13 х 31,75 | 355 х 38 х 127 | 355 х 38 х 127 | 355 х 38 х 127 | 355 х 38 х 127 | 406 х 50 х 127 | 406 х 50 х 127 | 510 х 50 х 203 | 510 х 50 х 203 |
| Частота вращения шпинделя, об/мин | 3000 | 3000 | 3000 | 3000 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 |
| Мощность привода шпинделя, кВт | 1,1 | 1,1 | 1,1 | 1,5 | 3,75 / 5,5 (опция) | 3,75 / 5,5 (опция) | 5,5 / 7,5 (опция) | 5,5 / 7,5 (опция) | 7,5 | 7,5 | 11 | 11 / 15 (опция) |
| Мощность гидравлического привода, ось X, кВт | - | 0,75 | 0,75 | 0,75 | 1,5 | 1,5 | 2,2 | 3,75 | 3,75 | 3,75 | 5,5 | 5,5 |
| Габаритные размеры | ||||||||||||
| Длина, мм | 1350 | 1560 | 1700 | 1780 | 2400 | 2800 | 3600 | 4500 | 4200 | 4500 | 4950 | 6700 |
| Ширина, мм | 1300 | 1300 | 1600 | 1600 | 1900 | 2100 | 2230 | 2230 | 2230 | 2230 | 2500 | 2500 |
| Высота, мм | 1800 | 2200 | 2200 | 2200 | 2280 | 2280 | 2280 | 2280 | 2280 | 2280 | 2990 | 3000 |
| Вес (нетто), кг | 630 | 910 | 1200 | 1470 | 2350 | 3300 | 5900 | 7100 | 6600 | 7500 | 9500 | 11 500 |
| Вес (брутто), кг | 730 | 1040 | 1380 | 1620 | 2550 | 3450 | 6900 | 8600 | 7900 | 9000 | 10 500 | 12 500 |
* Предоставленная информация является справочной, расчет производится приблизительно.
* Оплата производится в рублях по курсу ЦБ РФ, на день оплаты.
