Координатно-шлифовальные станки с ЧПУ Chien Wei JG

НАЗНАЧЕНИЕ:

Координатно-шлифовальные станки предназначены для шлифования сложных форм и отверстий, где требуются самые высокие степени точности обработки. По принципу работы данные станки очень похожи на координатно-расточные, но разница в том, что у шлифовальных станков более высокая точность обработки (значительно выше, чем у простого фрезерного или токарного станка) и частота вращения шлифовального шпинделя.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки находят применение в инструментальном производстве, изготовлении штампов, матриц, производстве сложных современных механизмов, волновых редукторов, изделий требующих особо высокой точности обработки и т.п. В производстве данных станков используются линейные привода, высокоскоростные пневматические или электрические двигатели и различные системы охлаждения, как самого станка, так и обрабатываемой детали.

Машина работает с высокой частотой вращения шпинделя. Шпиндели могут меняться в зависимости от требований обработки, для достижения оптимального результата. Некоторые из шпинделей имеют фиксированную скорость (60 000 оборотов в минуту), другие регулируются (от 30 000 до 50 000 оборотов в минуту), а третьи имеют очень высокую скорость (150 000 оборотов в минуту). Главный шпиндель имеет широкий диапазон скоростей, чтобы обеспечить необходимый результат. Станки имеют стандартные оси перемещений (X и Y). Все оси индексируются до 0,0001 мм с помощью электронного маховика. Станок оборудован высокоточными линейными приводами. Шпиндель вращается с переменной скоростью и перемещается с точностью до 0,0001 мм для шлифования высокоточных отверстий. Только применение таких технологий позволит добиться желаемого результата при прецизионной обработке.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

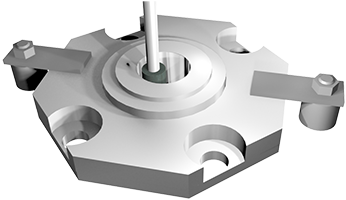

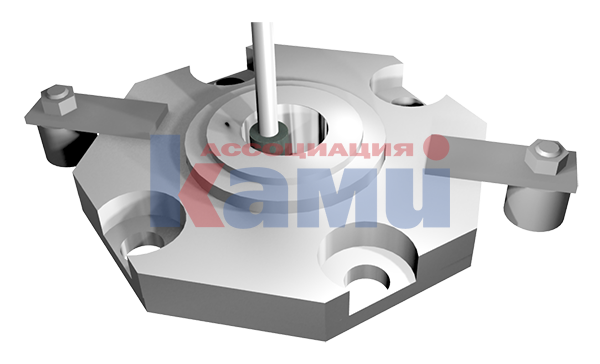

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

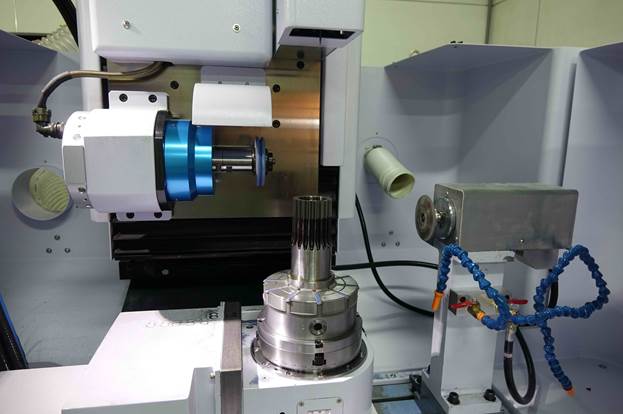

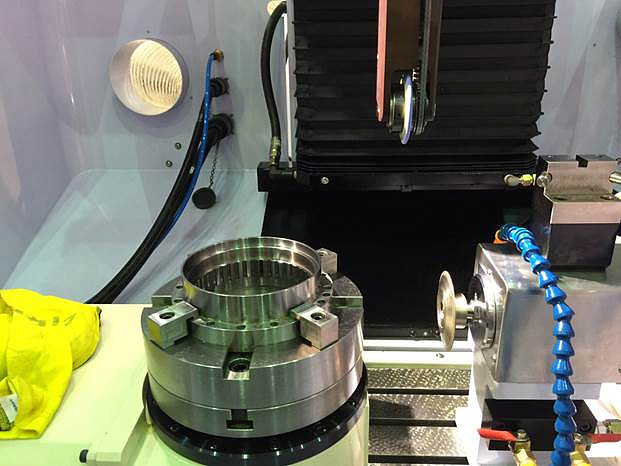

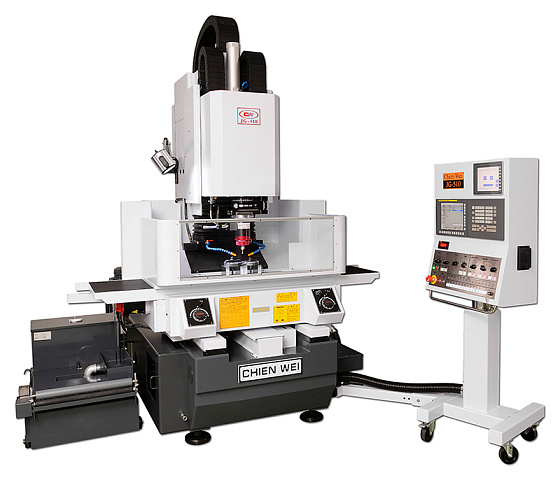

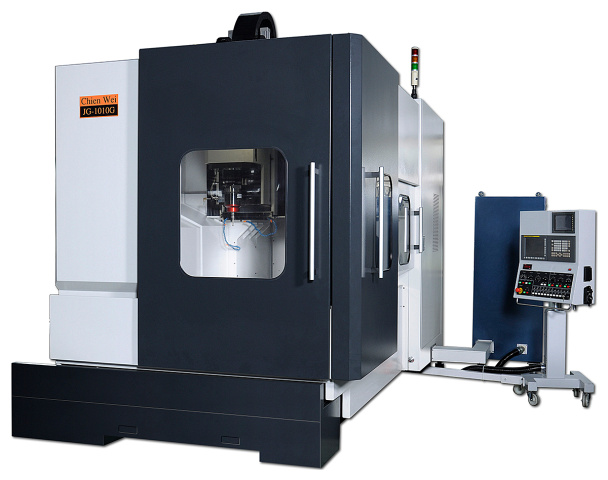

• Из всей серии станков JG особенно выделяется модель JG-1010G. В нем отображены самые последние новшества станкостроения и координатной шлифовки в целом;
• Координатно-шлифовальный станок модели JG-1010G имеет двухколонную конструкцию с изготовленным из гранита основанием, который хорошо известен своими превосходными вибропоглощающими свойствами, низкой теплопроводностью и коррозионной стойкостью, что благоприятно сказывается на точности станка и шероховатости обработки детали;
• На жесткость и точность станка так же влияют установленные прямые привода управления координатами X, Y и W;
• Шариковинтовые пары класса C1 имеют предварительное натяжение, что эффективно повышает жесткость и предотвращает деформации во время эксплуатации;
• Японские линейные направляющие фирмы NSK класса P4 обладают высокой несущей способностью. Ширина направляющих составляет 45 мм. Установлены на трех осях - X, Y, Z. Имеют большую площадь контакта и меньше подвержены деформациям. Направляющие обладают высокой жесткостью, устойчивостью к вибрациям и обеспечивают максимальную скорость перемещений до 24 м/мин;
• Подача по оси Z осуществляется посредством линейного двигателя, который обеспечивает быстрое перемещение рабочего инструмента, жесткость, моментальное ускорение и отсутствие люфтов. Это не только упрощает конструкцию, но и способствует быстрой и прецизионной обработке.
  Кроме того, две дополнительные антивибрационные подушки немецкого производства, установленные внутри, так же способствуют получению точности и качества обработки;
• Точность позиционирования ± 0,0015 мм;
• Повторяемость ± 0,001 мм;
• На станки устанавливается система ЧПУ и сервопривода японской компании FANUC.

ВОЗМОЖНОСТИ ОБРАБОТКИ:

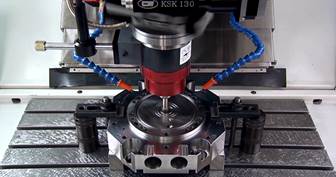

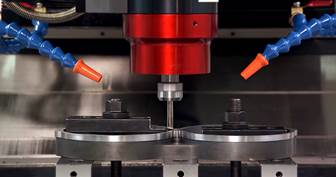

Возвратно-поступательная шлифовка

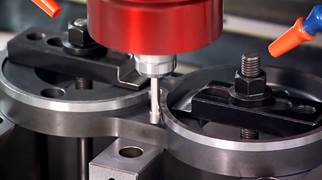

Обкатка по контуру с возвратно-поступательным движением

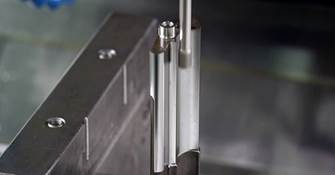

Шлифовка внутреннего отверстия

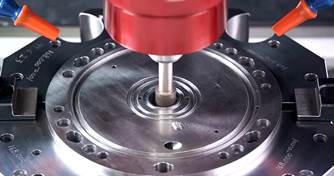

Шлифовка по внутреннему контуру

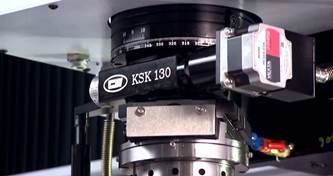

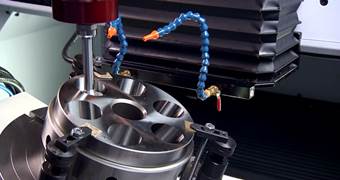

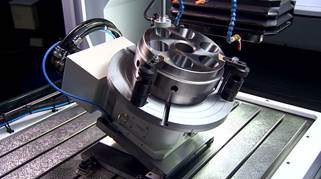

Шлифовка с применением управляемого поворотного стола (4-я ось)

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Мини разъем S75 x 4;
• Мини разъем S95 x 4;
• Мини разъем S125 x 4;
• Болт M12*50L x 4;
• Болт M12*75L x 4;
• Болт M12*100L x 4;
• Болт M12*125L x 4;
• Болт M12*150L x 8;
• Гайка M12 x 8;
• Инструмент для обслуживания станка x 1;
• Зажимной патрон 12*65L x 4;
• Зажимной патрон 12*80L x 4;
• Зажимной патрон 12*100L x 4;
• Рамный индикатор x 2;
• Бак для СОЖ x 1;
• Электрический лубрикатор x 1;
• Охладитель x 1;
• Шлифовальный инструмент CBN (кубический нитрид бора) x 1;
• Наушники x 1;
• Освещение x 1;
• Индикатор x 1.
