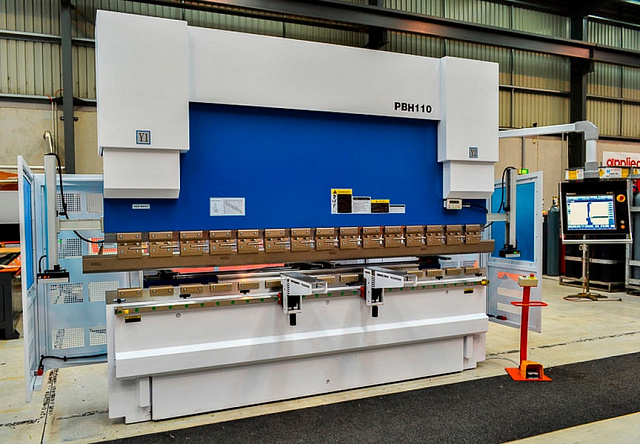

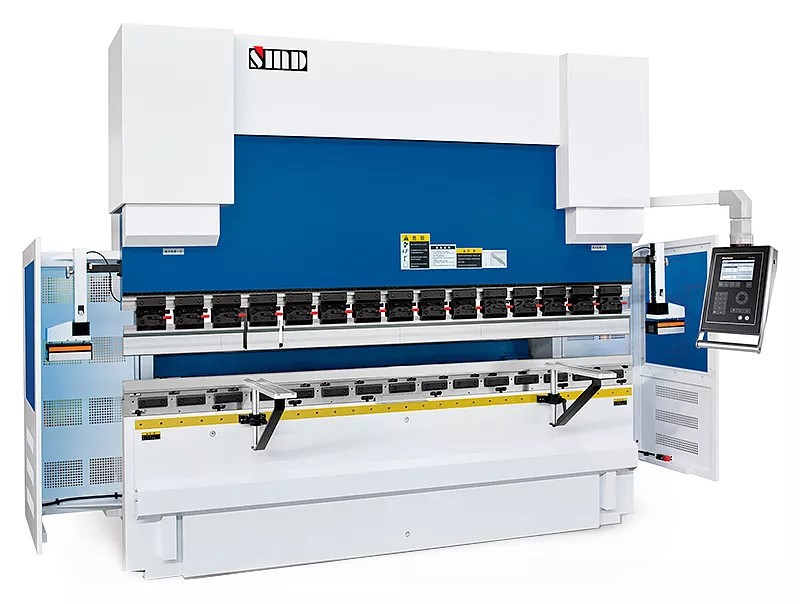

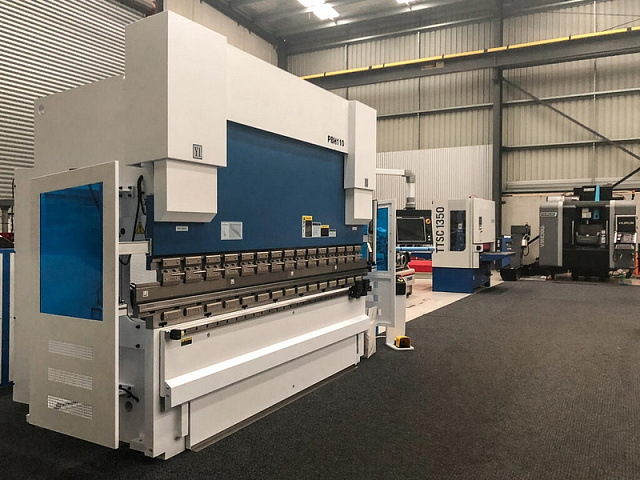

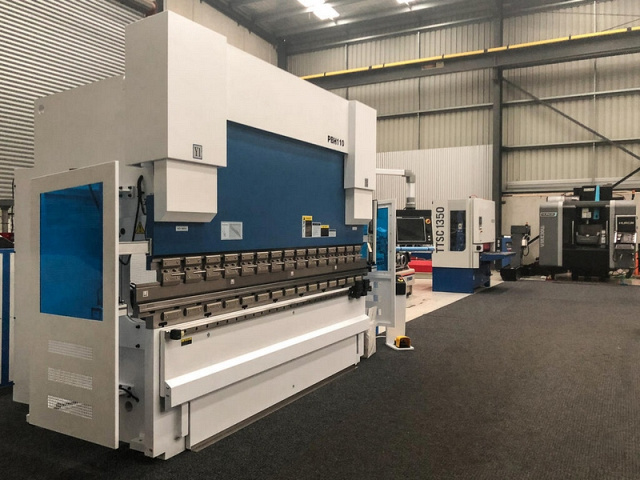

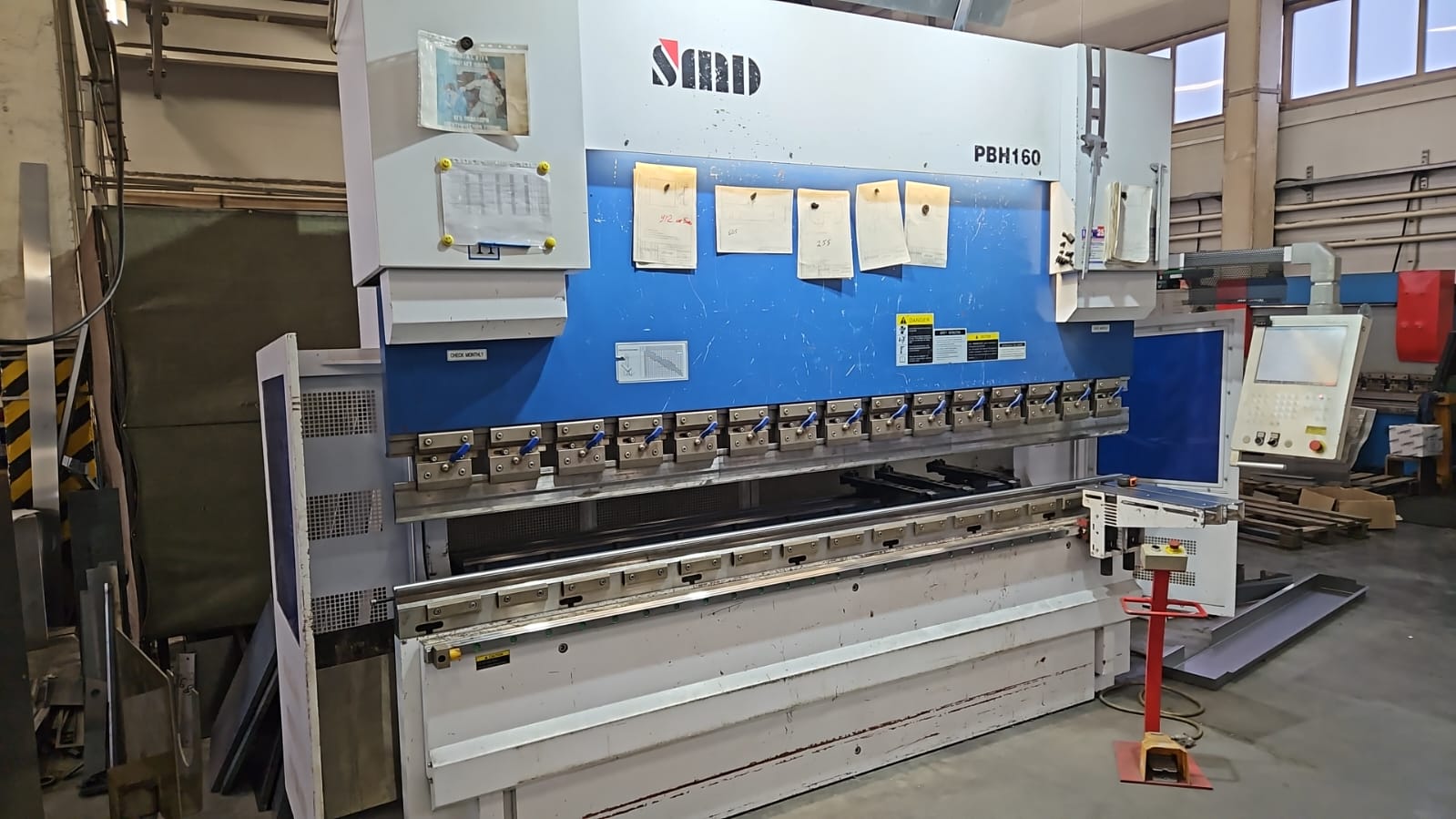

Гидравлические листогибочные прессы SMD. Серия РВН

Производитель: SMD

Страна: Нидерланды Страна сборки: Китай
Электронная синхронизация цилиндров

Кол-во управляемых осей: от 4

Усилие: от 80 до 3000 тонн

Длина гиба: 2550 - 12 000 мм

Инструмент
Запчасти
Оборудование
Компрессоры

Связь с ведущим специалистом

8 (495) 781-55-11

8 800 1000 111

Узнать цену Заявка на лизинг

Trade-in

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:

Узнать цену

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия РВН

Заказать лизинговый расчёт

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия РВН

Инструмент
Запчасти
Оборудование
Сервис

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Прессы серии PBH, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Силовые гидроцилиндры работают независимо друг от друга и имеют электронную синхронизацию. Синхронизация работы гидроцилиндров обеспечивается электромагнитными клапанами, контролируемые системой ЧПУ. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Прессы серии PBH обеспечивают:

Высокую точность позиционирования и точность угла гибки
Высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов
Большой выбор гибочного инструмента

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.

Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

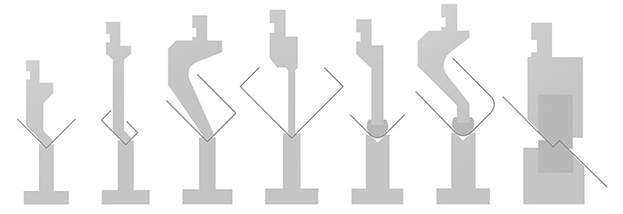

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.
	Прессы оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды) , Cybelec (Швейцария), ESA (Италия)
	Гидравлическая система компенсации прогиба обеспечивает постоянство угла на протяжении всего гиба

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Система ЧПУ Cybelec ModEva Pac (Швейцария) 2D моделирование процессов гибки Дисплей LCD 15’’ Память 256 Мб Функция диагностики; Автоматический контроль по 4-м или 7-ми осям + управлении c компенсацией прогиба и расчет усилия по заданным параметрам гибки Библиотека пуансонов и матриц Автоматическая или ручная установка последовательности сгибов Автоматическая настройка рабочих скоростей Хранение и вызов программ Диалоговая программа имеет несколько языков
	Гидравлическая система: HOERBIGER (Германия), полное управление с ЧПУ всеми электро-гидравлическими системами,включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос SUMITOMO, (Япония).
	Электронно - оптические линейки положения ползуна GIVI MISURE (Германия) с точностью до 0,01 мм (ось Y1+Y2)

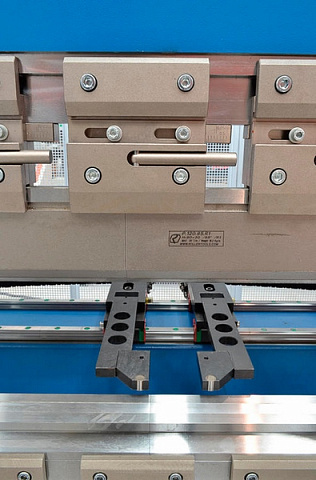

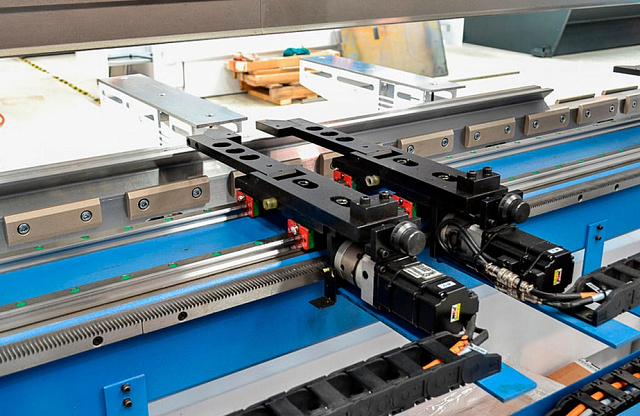

	Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм скорость 60 мм/сек) Перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя. Три упора можно вручную отвести влево или вправо вдоль по направляющим

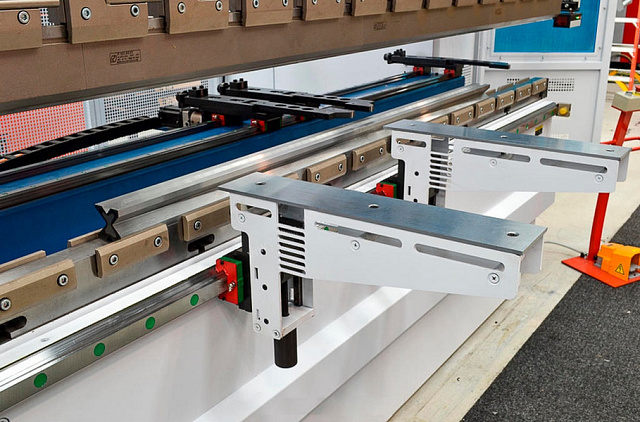

	Две передние поддерживающие опоры с перемещением по линейным направляющим.
	Многоручейковая матрица с пуансоном на всю длину пресса
	Автоматическая, управляемая ЧПУ, гидравлическая система компенсации прогиба
	Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

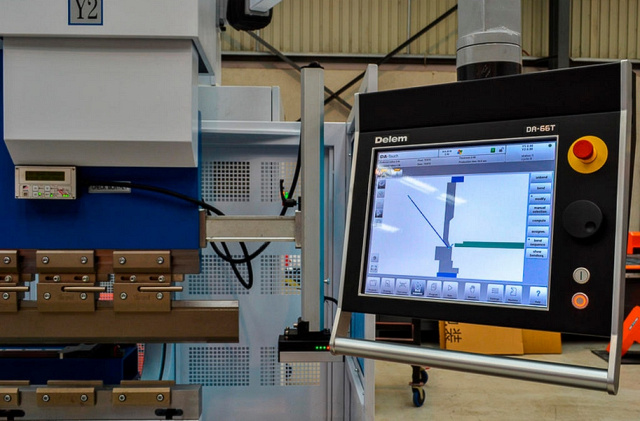

	Система ЧПУ Delem DA66T (Нидерланды) 2D программирование процессов гибки 3D визуализация процессов гибки Сенсорный дисплей TFT 17’’ Память 256 Мб Функция диагностики; Автоматическое контроль по 24-м осям + управлении е компенсацией прогиба и расчет усилия по заданным параметрам гибки Библиотека пуансонов и матриц Автоматическая или ручная установка последовательности сгибов Автоматическая настройка рабочих скоростей Хранение и вызов программ Диалоговая программа имеет несколько языков
	Различные конфигурации заднего упора X, R, Z1, Z2. X, X1, R, Z1, Z2. X1, X2, R1, R2, Z1, Z2.
	Синхронизированные, управляемые ЧПУ передние поддерживающие опоры

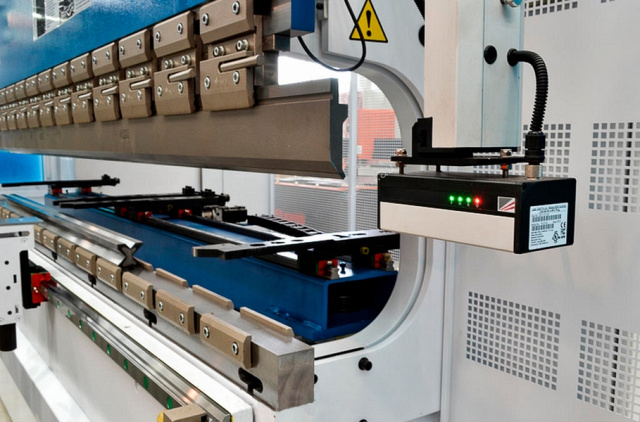

	Лазерная система защиты рук оператора

Модель	Максимальное усилие, тонн	Длина рабочего стола, мм	Глубина зева, мм	Расстояние между колоннами, мм	Расстояние между столом и траверсой, мм	Ход траверсы, мм	Скорость опускания, рабочая, подъема верхней траверсы, мм/сек	Ход упоров по оси Х, мм	Скорость перемещения упоров по оси Х, мм/сек	Объем масленого бака, л	Мощность двигателя, кВт	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
PBH-80/2550	80	2550	350	2150	480	175	200 / 14 / 170	500	400	230	7,5	3140	2240	1540	6800
PBH-110/3100	110	3100	410	2600	520	215	200 / 14 / 160	500	400	300	11	3590	2480	1540	9 800
PBH-110/4100	110	4100	410	3600	520	215	200 / 14 / 160	500	400	360	11	4590	2530	1540	11 800
PBH-160/3100	160	3100	410	2600	520	215	170 / 11 / 140	500	400	380	15	3610	2590	1600	11 900
PBH-160/4100	160	4100	410	3600	520	215	170 / 11 / 140	500	400	430	15	4610	2590	1600	15 000
PBH-220/3100	220	3100	410	2600	530	215	130 / 10 / 120	500	400	450	18,5	3630	2530	1860	15 000
PBH-220/4100	220	4100	410	3600	530	215	130 / 10 / 120	500	400	600	18,5	4630	2630	1830	18 100
PBH-250/3100	250	3100	410	2600	530	215	120 / 9 / 105	500	400	400	18,5	3630	2630	1830	15 100
PBH-250/4100	250	4100	410	3600	530	215	120 / 9 / 105	500	400	500	18,5	4630	2730	1830	18 200
PBH-300/3100	300	3100	410	2600	580	265	130 / 9 / 100	500	400	450	22	3600	2750	1950	20 500
PBH-300/4100	300	4100	410	3600	580	265	130 / 9 / 100	500	400	600	22	4600	3000	1950	24 400
PBH-400/4100	400	4100	510	3200	520	315	110 / 9 / 100	500	400	1000	30	4400	3480	2150	31 500
PBH-400/5100	400	5100	510	4200	520	315	110 / 9 / 100	500	400	1050	30	5400	3880	2160	37 800
PBH-400/6200	400	6200	510	5100	520	315	110 / 9 / 100	500	400	1200	30	6500	3910	2160	46 000
PBH-500/4100	500	4100	510	3200	520	315	110 / 9 / 100	500	400	1050	37	4400	3610	2190	38 000
PBH-500/5100	500	5100	510	4200	520	315	100 / 9 / 100	500	400	1200	37	5400	4040	2290	47 000
PBH-500/6200	500	6200	510	5100	520	315	100 / 9 / 100	500	400	1300	37	6500	4330	2290	56 000
PBH-500/8200	500	8200	510	6500	520	315	100 / 9 / 100	500	400	1300	37	8500	5210	2290	81 000
PBH-630/5100	630	5100	510	4200	520	315	110 / 9 / 100	500	400	1200	45	5400	4110	2430	54 000
PBH-630/6200	630	6200	510	5100	520	315	110 / 9 / 100	500	400	1200	45	6500	4430	2430	65 000
PBH-630/8200	630	8200	510	6500	520	315	110 / 9 / 100	500	400	1500	45	8500	4520	2430	80 600
PBH-800/6200	800	6200	610	5100	620	410	110 / 9 / 100	500	400	1500	75	6500	4920	2990	89 000
PBH-800/8200	800	8200	610	6500	620	410	110 / 9 / 100	500	400	1800	75	8500	5320	2990	110 000
PBH-800/10200	800	10 200	610	8100	620	410	100 / 9 / 100	500	400	2200	75	10 500	6120	2990	148 000
PBH-1000/6200	1000	6200	610	5100	620	410	110 / 9 / 100	500	400	1500	90	6500	4730	2760	96 600
PBH-1000/8200	1000	8200	610	6500	620	410	110 / 9 / 100	500	400	2000	90	8500	5180	2760	124 000
PBH-1200/6200	1200	6200	610	5100	620	410	90 / 8 / 80	500	400	1600	90	6500	4830	2940	110 000
PBH-1200/8200	1200	8200	610	6500	620	410	90 / 8 / 80	500	400	2100	90	8500	5230	2940	138 000
PBH-1200/12000	1200	12 000	610	9500	620	410	90 / 8 / 80	500	400	2500	90	12 200	6430	2940	210 000
PBH-1600/8200	1600	8200	610	6500	720	410	90 / 8 / 80	500	400	2100	2 x 55	8500	6590	3290	194 000
PBH-1600/12000	1600	12 000	610	9500	720	410	90 / 8 / 80	500	400	2500	2 x 55	12 200	7540	3290	280 000
PBH-2000/8200	2000	8200	610	6500	720	410	90 / 8 / 80	500	400	2100	2 x 55	8500	7160	3540	236 000
PBH-2000/12000	1600	12 000	610	9500	720	410	90 / 8 / 80	500	400	2500	2 x 55	12 200	8160	3540	380 000
PBH-2500/12000	2500	12 000	610	9500	720	410	90 / 8 / 80	500	400	3000	2 x 75	12 200	8360	3590	456 000
PBH-3000/12000	3000	12 000	610	9500	720	410	90 / 8 / 80	500	400	3500	2 x 75	12 200	8660	3740	550 000
