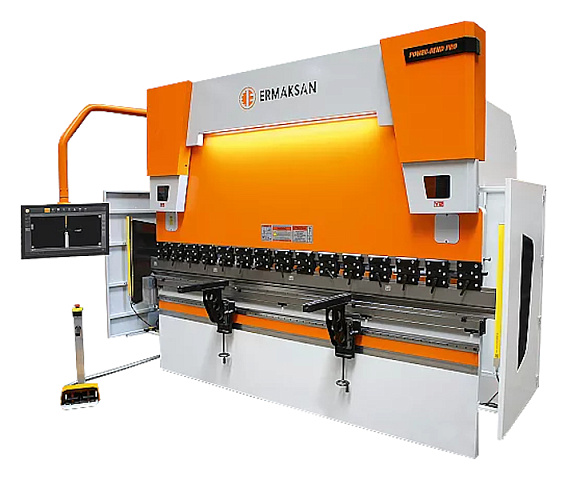

Гидравлические листогибочные прессы ERMAKSAN. Серия Power Bend

Топ продаж
Гидравлические листогибочные прессы ERMAKSAN. Серия Power Bend
  • Производитель: ERMAKSAN

    Страна: Турция

  • Кол-во управляемых осей: от 3

    Усилие: 40 - 3000 т

    Длина гиба: 1270 - 12 000 мм

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Модель Старая цена Новая цена
MICRO-BEND 1000X40 28 000 € 26 000 €



НАЗНАЧЕНИЕ:

Прессы серии Power Bend, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Прессы серии Power Bend обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.



Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

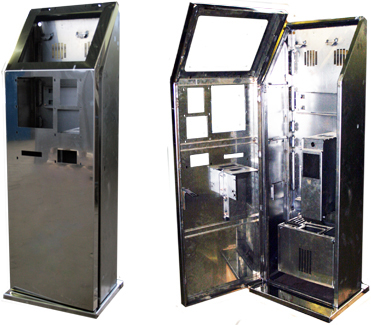

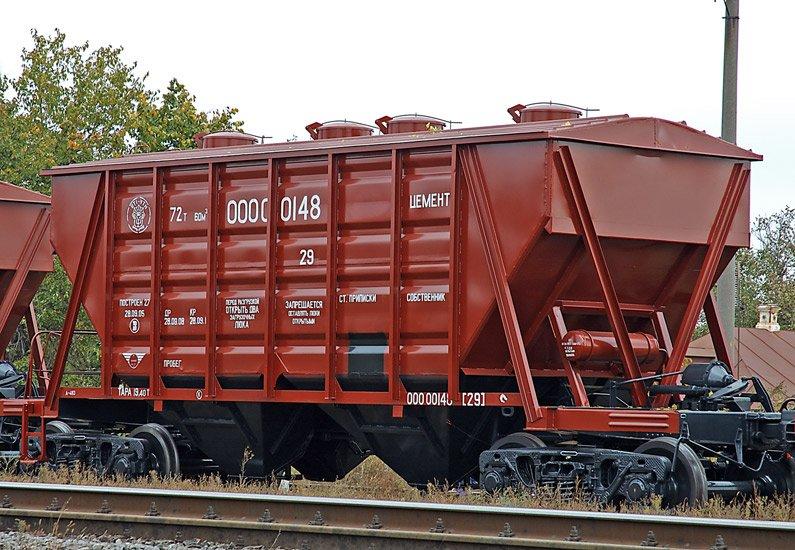

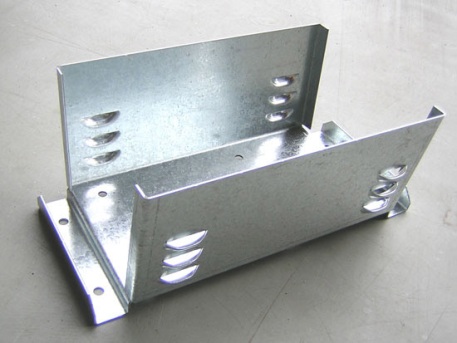

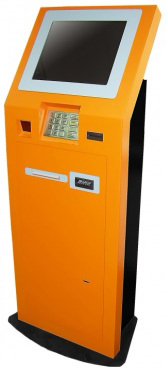

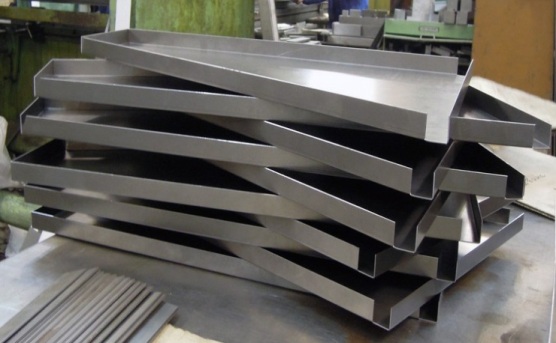

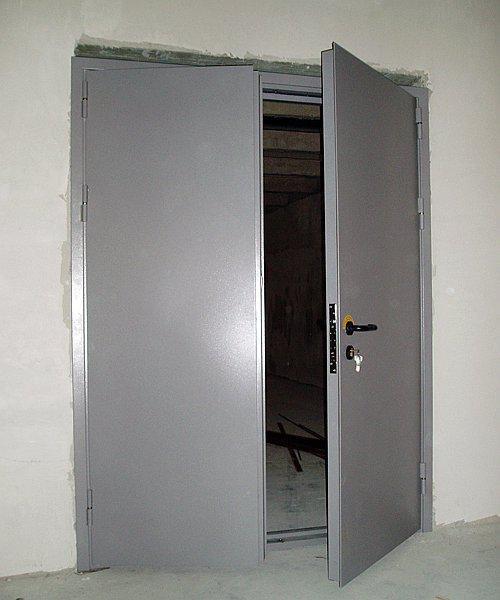

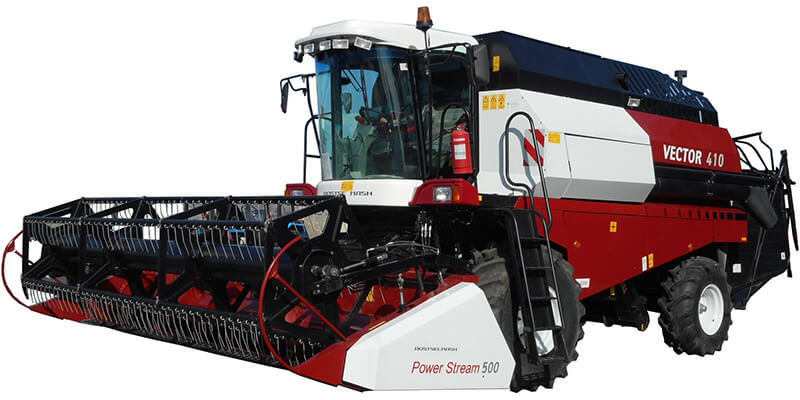

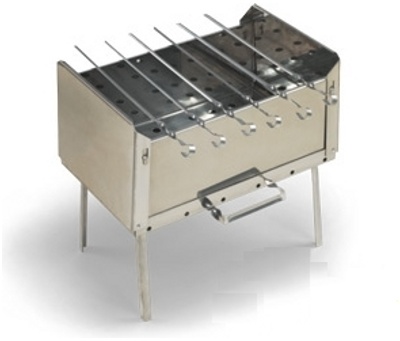

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

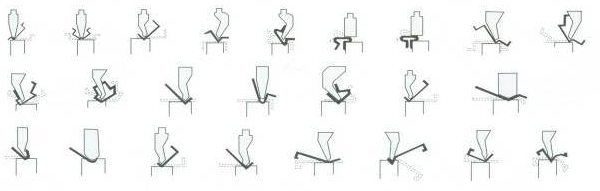

СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Пресс обладает всеми необходимыми опциями для выполнения основных видов гибки.
При необходимости его можно дооснастить, повысив его производительность и удобство работы.
Калибровка пресса осуществляется при каждом пуске за счет автоматической индексации осей.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

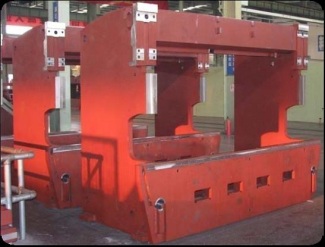

СТАНИНА

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность. Жесткий корпус из стали ST44 A1 высокого качества.
СИСТЕМЫ ЧПУ

Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды) , Cybelec (Швейцария), ESA (Италия), Ermaksan (Турция).
  • Большой, яркий и контрастный сенсорный дисплей;
  • Простые страницы, четкий дисплей, крупные клавиши;
  • Интуитивно понятный, удобный интерфейс;
  • Удобное беспроводное резервное копирование программного обеспечения данных;
  • Обновление с помощью PC или ноутбука;
  • Большой выбор языков;
  • Различные автоматические расчеты изгиба;
  • Офлайн 2D программного обеспечения;
  • Возможность управления 4-мя осями.
РУЧНАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

Обеспечивает постоянство угла на протяжении всего гиба.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

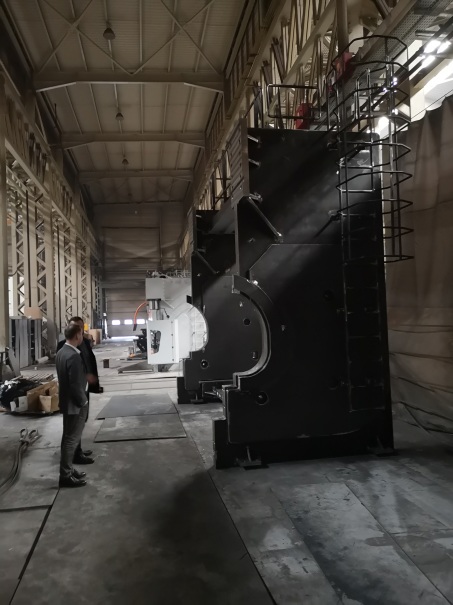

ЖЕСТКИЙ КОРПУС ИЗ СТАЛИ ST44 A1 ВЫСОКОГО КАЧЕСТВА

Рама изготовлена из специальной стали и собрана в коробчатую конструкцию что позволяет обеспечивать высокую жесткость с хорошими показателями точности станка при высокой скорости работы.

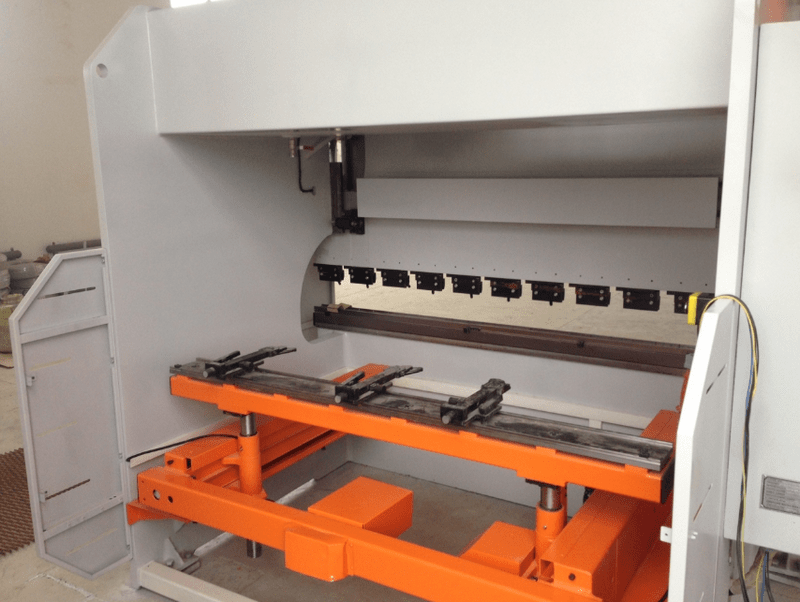

РЕГУЛИРУЕМЫЕ, СКОЛЬЗЯЩИЕ ПЕРЕДНИЕ ОПОРЫ

Для удобства оператора и облегчения работы на станке установлены передние поддержки, которые свободно перемещаются вдоль инструмента по линейным направляющим, опоры также регулируются по высоте. Опоры оснащены линейками, при помощи которых можно производить гибку без использования заднего упора.

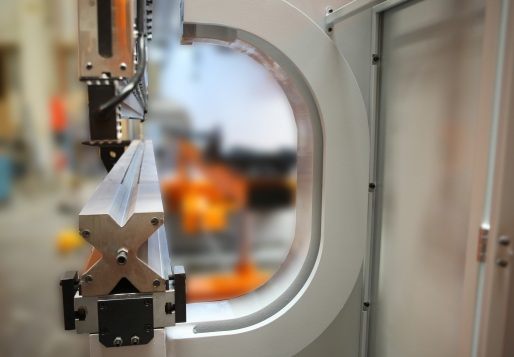

ИНСТРУМЕНТ ПРОИЗВОДСТВА КОМПАНИИ ROLLERI (ИТАЛИЯ)

Закаленная, отшлифованная, стандартная составная система пуансона и матрицы. 4-х ручьевая V-образная матрица.

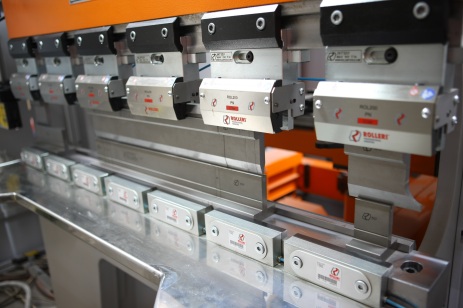

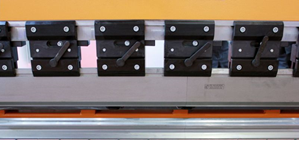

БЫСТРОЗАЖИМНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ КРЕПЛЕНИЯ PROMECAM – AMADA

Листогибочный пресс оснащён специальными зажимными устройствами верхнего инструмента с системой крепления Promecam. Благодаря этим устройствам замена верхнего инструмента производится быстро и легко.

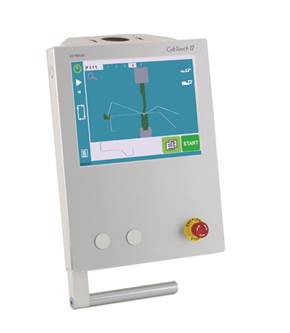

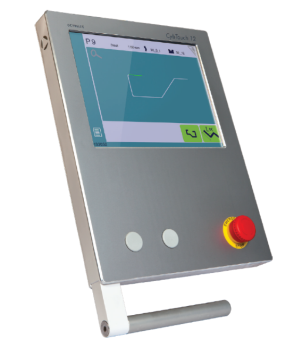

КОНТРОЛЛЕР CYBELEC CYBTOUCH 12 PS 2D (ШВЕЙЦАРИЯ)

Cyb Touch 12 PS предназначен специально для синхронизированных гибочных прессов.
Как и все контроллеры серии CybTouch, оснащен интуитивно понятным пользовательским интерфейсом и сенсорным экраном за счет чего максимально удобен в использовании.

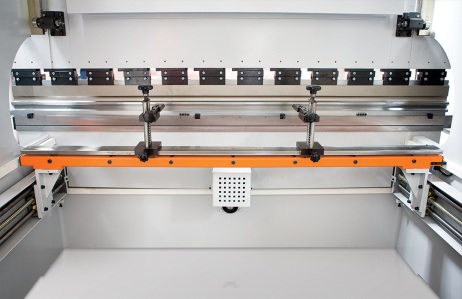

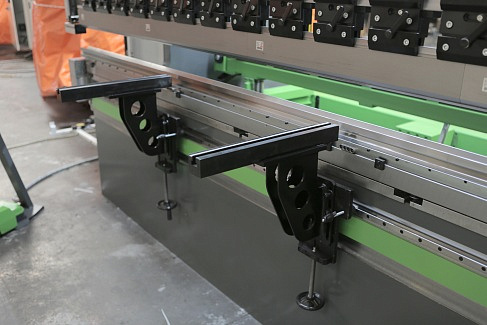

ЗАДНИЙ УПОР УПРАВЛЯЕМЫЙ ОТ ЧПУ: ОСЬ X, ОСЬ R РЕГУЛИРУЕТСЯ ВРУЧНУЮ

Перемещение заднего упора происходит посредством шарико-винтовой пары с точностью позиционирования до 0,01 мм и управляется от ЧПУ. Высота расположения пальцев заднего упора производится вручную.
ЗЕВ - 410 ММ
ПАЛЬЦЫ ЗАДНЕГО УПОРА - 2 ШТ.

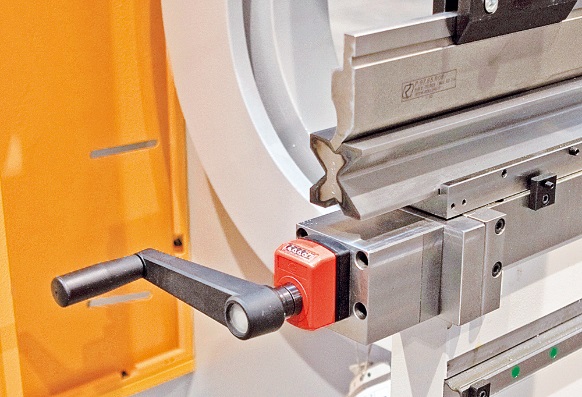

РУЧНАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА (БОМБИРОВАНИЕ)

Благодаря этой системе при гибке толстого металла, угол будет равномерный на всей длине гибки. Без этой системы возможен недогиб в середине детали.

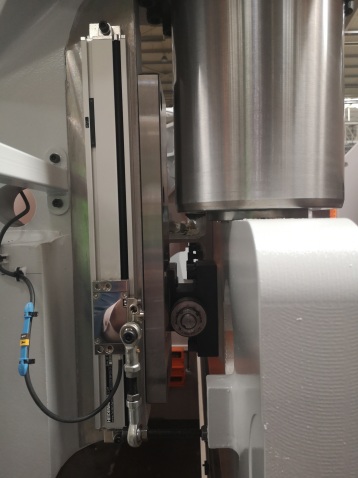

ЭЛЕКТРОННО-ОПТИЧЕСКИЕ ЛИНЕЙКИ ПОЛОЖЕНИЯ ПОЛЗУНА HEIDENHAIN (ГЕРМАНИЯ)

С точностью до 0,01 мм (ось Y1 + Y2)

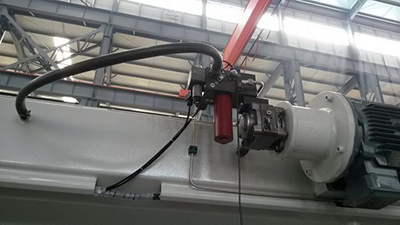

СЕРВОГИДРАВЛИЧЕСКАЯ СИСТЕМА HOERBIGER (ГЕРМАНИЯ)

Полное управление с ЧПУ всеми электро-гидравлическими системами, включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

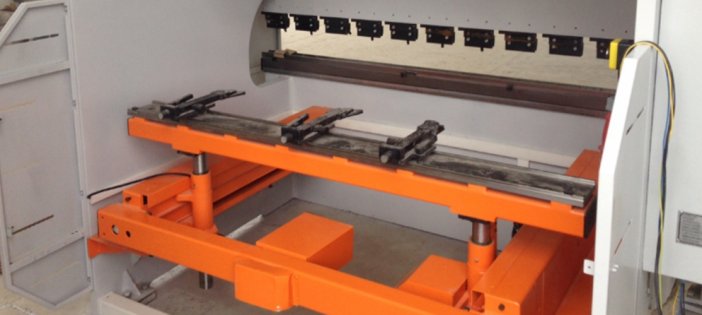

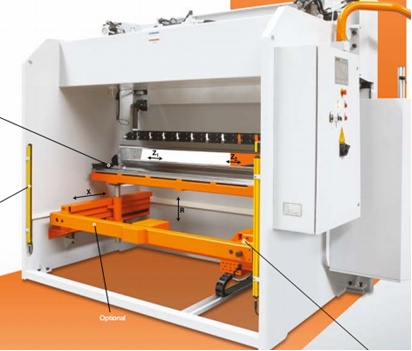

ОСИ ЗАДНЕГО УПОРА УПРАВЛЯЕМЫЕ ОТ ЧПУ: R; X; Z1; Z2

Конструкция заднего упора с осями регулируемыми от ЧПУ:
X, R, Z1, Z2;
X, X1, R, Z1, Z2;
X1, X2, R1, R2, Z1, Z2.
ДОПОЛНИТЕЛЬНЫЕ ПАЛЬЦЫ ЗАДНЕГО УПОРА
МОТОРИЗИРОВАННОЕ БОМБИРОВАНИЕ-СИСТЕМА АНТИПРОГИБА УПРАВЛЯЕМАЯ ОТ ЧПУ

Автоматическая система, позволяющая при гибке толстого металла, контролировать угол равномерным на всей длине гибки. Без этой системы возможен недогиб в середине детали.

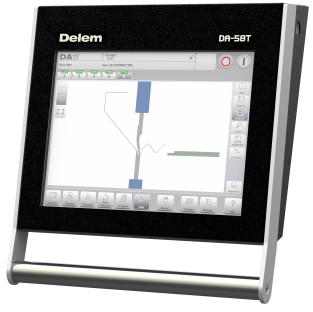

КОНТРОЛЛЕР DELEM 58T (НИДЕРЛАНДЫ)

DA-58T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его 15-дюймовый цветной TFT с высоким разрешением, с технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.

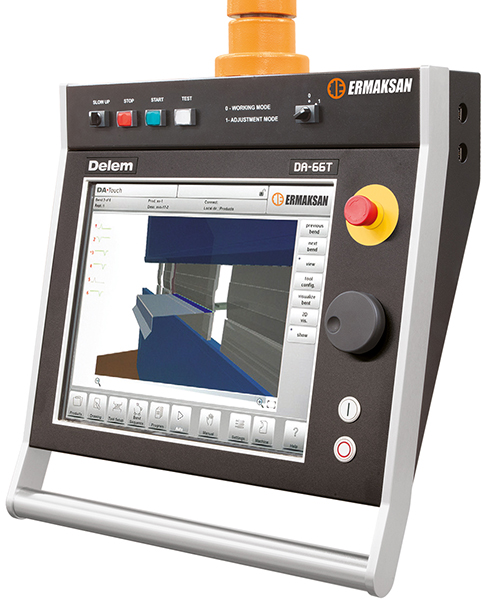

КОНТРОЛЛЕР DELEM DA-66T (НИДЕРЛАНДЫ)

Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса. Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.

Что можно просчитать автоматически:
  • Недоступные зоны для инструментов;
  • Усилие гибки;
  • Допуск на гиб;
  • Компенсацию прогиба;
  • Развертку;
  • Сила крепления;
  • Программирование радиуса;
  • Таблица допусков на угловые размеры.
ПУАНСОНЫ И МАТРИЦЫ СПЕЦИАЛЬНЫХ РАЗМЕРОВ И ФОРМ

Прорабатывается по чертежам DWG формата.

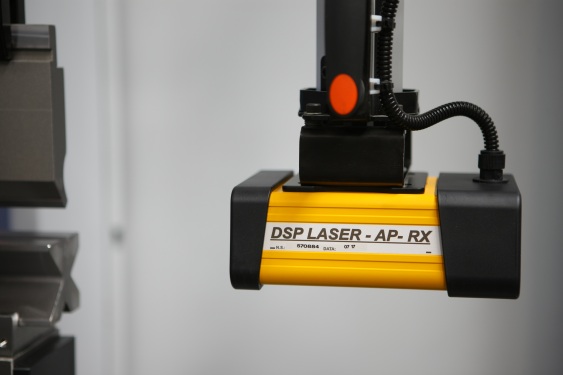

ЛАЗЕРНАЯ ЗАЩИТА РУК ОПЕРАТОРА

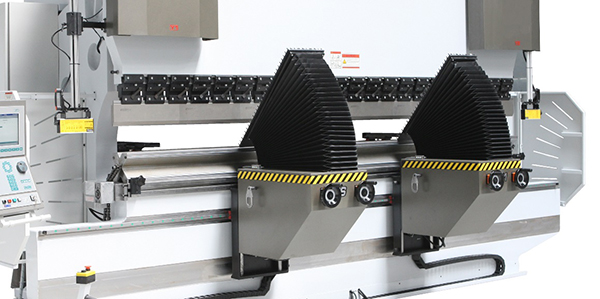

АВТОМАТИЧЕСКИЕ ПОДДЕРЖКИ AP3 AP4

Синхронизированные, управляемые ЧПУ передние поддерживающие опоры.

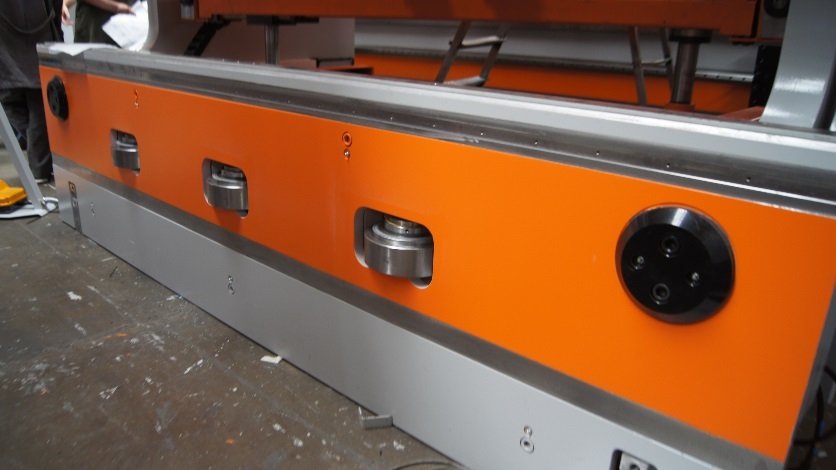

ГИДРАВЛИЧЕСКАЯ СИСТЕМА БОМБИРОВАНИЯ

Автоматическая, управляемая от ЧПУ гидравлическая система бомбирования для разных толщин: для работы с материалами и мимнимальным временем реакции для точного гиба заготовок повышенной толщины.
Модель Power Bend 1270-40 Power Bend 1270-60 Power Bend 2100-40 Power Bend 2100-60 Power Bend 2600-60 Power Bend 2600-100
Усилие, т 40 60 40 60 60 100
Длина рабочего стола, мм 1270 1270 2100 2100 2600 2600
Глубина зева, мм 350 410 350 410 410 410
Расстояние между колоннами, мм 1050 1050 1700 1700 2200 2200
Расстояние между столом и траверсой, мм 387 530 387 530 530 530
Ход траверсы, мм 170 275 170 275 275 275
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек 140 / 17 / 170 200 / 14 / 165 140 / 17 / 170 200 / 14 / 165 200 / 14 / 165 200 / 9,5 / 155
Ход упоров по оси Х, мм 800 800 800 800 800 800
Скорость перемещения упоров по оси Х, мм/сек 230 230 230 230 230 230
Объем масленого бака, л 80 150 80 150 150 150
Мощность двигателя, кВт 5,5 7,5 5,5 7,5 7,5 7,5
Габаритные размеры:
Длина, мм 2150 2250 2900 3250 3750 3750
Ширина, мм 1650 1960 1650 1960 1960 1950
Высота, мм 2300 2750 2300 2750 2750 2800
Вес, кг 3050 4150 3950 5650 6050 6850

Модель Power Bend 2600-135 Power Bend 3100-100 Power Bend 3100-135 Power Bend 3100-175 Power Bend 3100-220
Усилие, т 135 100 135 175 220
Длина рабочего стола, мм 2600 3100 3100 3100 3100
Глубина зева,мм 410 410 410 410 410
Расстояние между колоннами, мм 2200 2600 2600 2600 2600
Расстояние между столом и траверсой, мм 550 530 550 550 550
Ход траверсы, мм 275 275 275 275 275
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек 160 / 10 / 120 200 / 9,5 / 155 200 /10 / 120 180 / 10 / 135 180 / 11 / 160
Ход упоров по оси Х, мм 800 800 800 800 800
Скорость перемещения упоров по оси Х, мм/сек 230 230 230 230 230
Объем масленого бака, л 200 150 200 200 300
Мощность двигателя, кВт 11 7,5 11 15 18,5
Габаритные размеры:
Длина, мм 3750 4250 4250 4250 4550
Ширина, мм 2050 1950 2050 2150 2250
Высота, мм 2800 2800 2800 2800 2850
Вес, кг 8250 7450 8650 9450 11 500

Модель Power Bend 3100-260 Power Bend 3100-320 Power Bend 3100-400 Power Bend 3760-175 Power Bend 3760-220
Усилие, т 260 320 400 175 220
Длина рабочего стола, мм 3100 3100 3100 3760 3760
Глубина зева, мм 410 410 510 410 410
Расстояние между колоннами, мм 2600 2600 2550 3250 3250
Расстояние между столом и траверсой, мм 550 650 650 550 550
Ход траверсы, мм 275 375 375 275 275
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек 140 / 11 / 1035 140 / 10,5 / 150 110 / 8,4 / 130 180 / 10 / 135 180/ 11 / 160
Ход упоров по оси Х, мм 800 800 1000 800 800
Скорость перемещения упоров по оси Х, мм/сек 230 230 230 230 230
Объем масленого бака, л 300 400 400 200 300
Мощность двигателя, кВт 22 30 30 15 18,5
Габаритные размеры:
Длина, мм 4550 4550 4550 4900 5100
Ширина, мм 2350 2450 2650 2150 2250
Высота, мм 2900 3200 3470 2800 2900
Вес, кг 15 000 16 800 20 840 10 950 12 600

Модель Power Bend 3760-320 Power Bend 4100-135 Power Bend 4100-175 Power Bend 4100-220 Power Bend 4100-260
Усилие, т 320 135 175 220 260
Длина рабочего стола, мм 3760 4100 4100 4100 4100
Глубина зева, мм 410 410 410 410 410
Расстояние между колоннами, мм 3250 3600 3600 3600 3600
Расстояние между столом и траверсой, мм 650 550 550 550 550
Ход траверсы, мм 375 275 275 275 275
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек 140 / 10,5 / 150 200 / 10 / 120 180 / 10 / 135 180 / 11 / 160 140 /11 / 135
Ход упоров по оси Х, мм 800 800 800 800 800
Скорость перемещения упоров по оси Х, мм/сек 230 230 230 230 230
Объем масленого бака, л 400 200 200 300 300
Мощность двигателя, кВт 30 11 15 18,5 22
Габаритные размеры:
Длина, мм 5100 5100 5100 5150 5150
Ширина, мм 2450 2100 2150 2250 2350
Высота, мм 3150 2800 2850 3000 3000
Вес, кг 20 000  10 650 11 950 13 800 16 700

Модель Power Bend 4100-320 Power Bend 4100-400 Power Bend 4270-135 Power Bend 4270-175 Power Bend 4270-220
Усилие, т 320 400 135 175 220
Длина рабочего стола, мм 4100 4100 4270 4270 4270
Глубина зева, мм 410 510 410 410 410
Расстояние между колоннами, мм 3600 3550 3780 3780 3780
Расстояние между столом и траверсой, мм 650 650 550 550 550
Ход траверсы, мм 375 375 275 275 275
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек 140 / 10,5 / 150 110 / 8,4 / 130 200 / 10 / 120 180 / 10 / 135 180 / 11 / 160
Ход упоров по оси Х, мм 800 1000 800 800 800
Скорость перемещения упоров по оси Х, мм/сек 230 230 230 230 230
Объем масленого бака, л 400 400 200 200 300
Мощность двигателя, кВт 30 30 11 15 18,5
Габаритные размеры:
Длина, мм 5350 5450 5280 5280 5320
Ширина, мм 2450 2650 2150 2150 2250
Высота, мм 3150 3470 2800 2850 3000
Вес, кг 21 750 26 330 10 950 12 350 14 600

Модель Power Bend 4270-400 Power Bend 6100-220 Power Bend 6100-320 Power Bend 6100-400
Усилие, т 400 220 320 400
Длина рабочего стола, мм 4270 6100 6100 6100
Глубина зева, мм 510 410 410 510
Расстояние между колоннами, мм 3780 5100 5100 5100
Расстояние между столом и траверсой, мм 650 550 650 650
Ход траверсы, мм 375 275 375 375
Скорость опускания, рабочая, подъема верхней траверсы, мм/сек 110/ 8,4 / 130 130 / 11 / 125 80 / 10,5 / 75 80 / 8,4 / 65
Ход упоров по оси Х, мм 1000 800 800 1000
Скорость перемещения упоров по оси Х, мм/сек 230 230 230 230
Объем масленого бака, л 400 300 400 400
Мощность двигателя, кВт 30 18,5 30 30
Габаритные размеры:
Длина, мм 5600 7500 7500 7650
Ширина, мм 2650 2350 2450 2650
Высота, мм 3470 3200 3350 3750
Вес, кг 26 550 25 800 30 900 39 700
