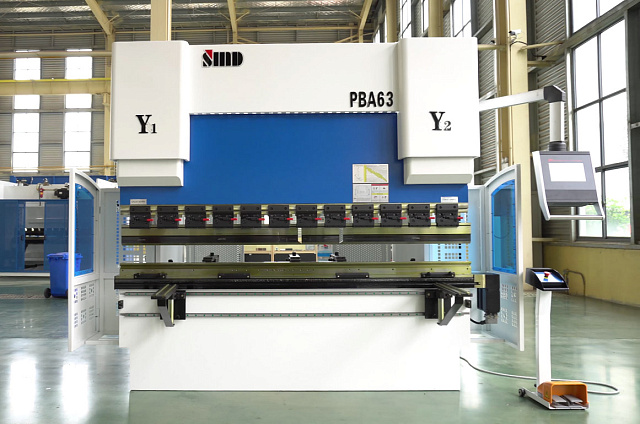

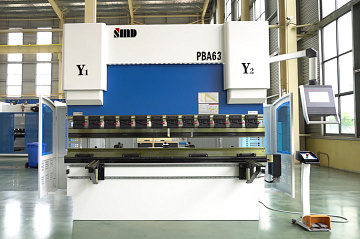

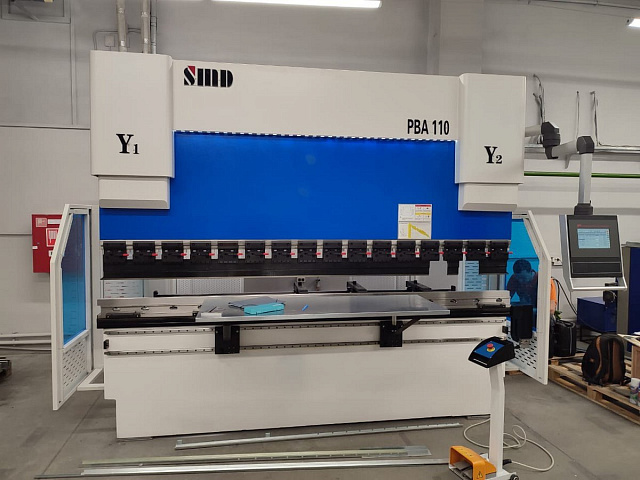

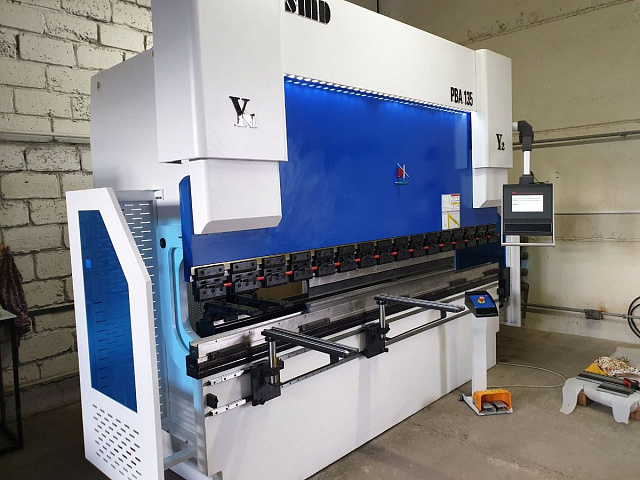

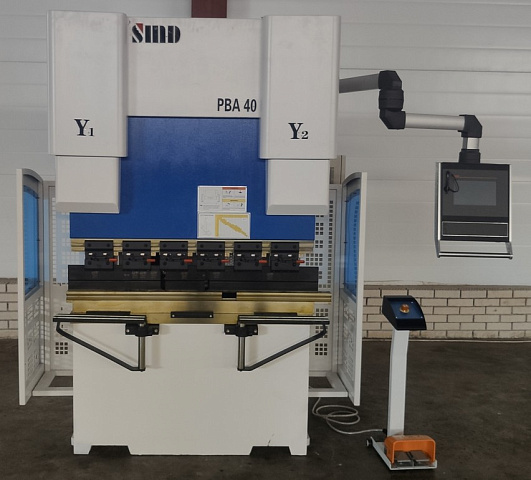

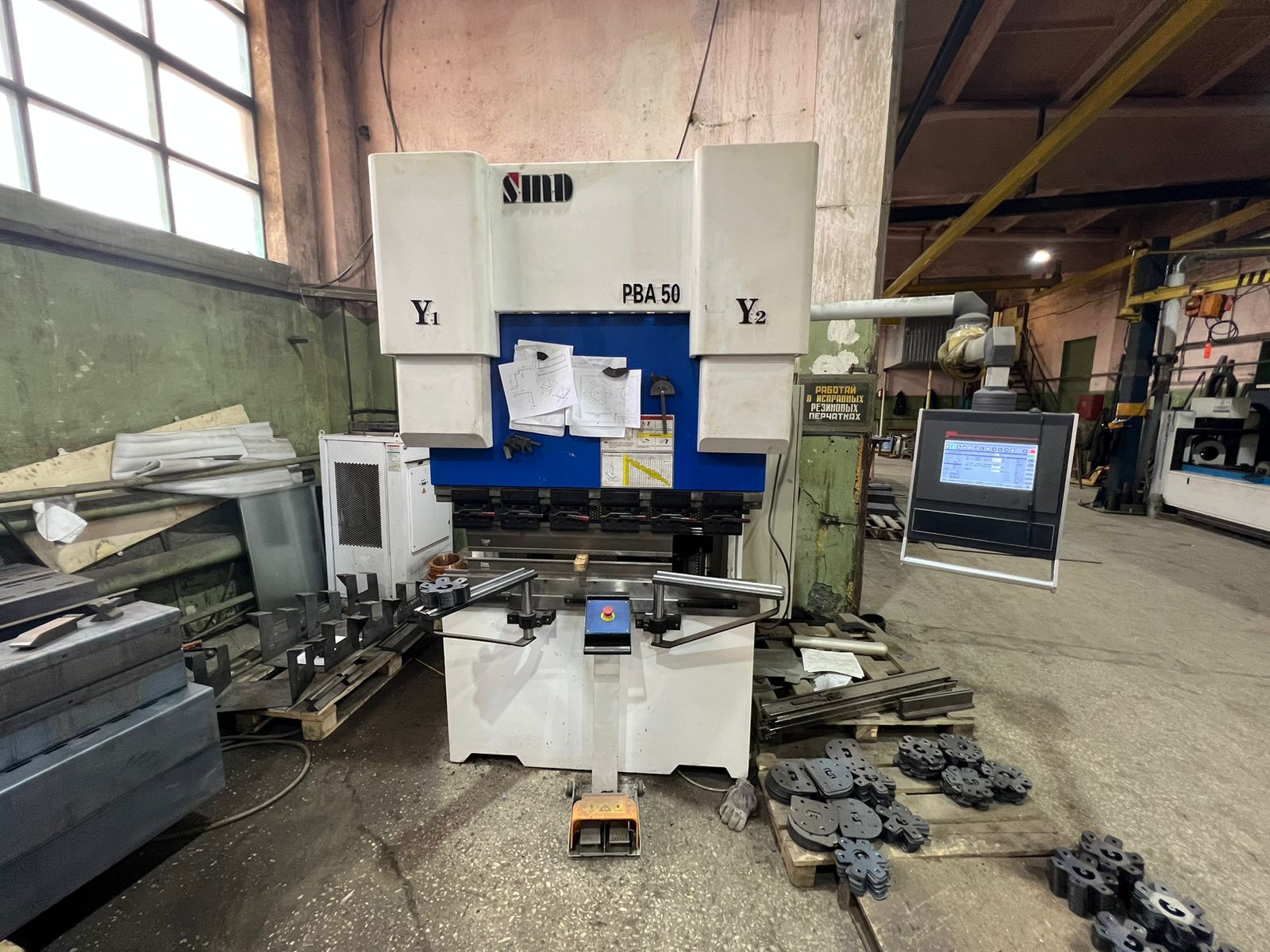

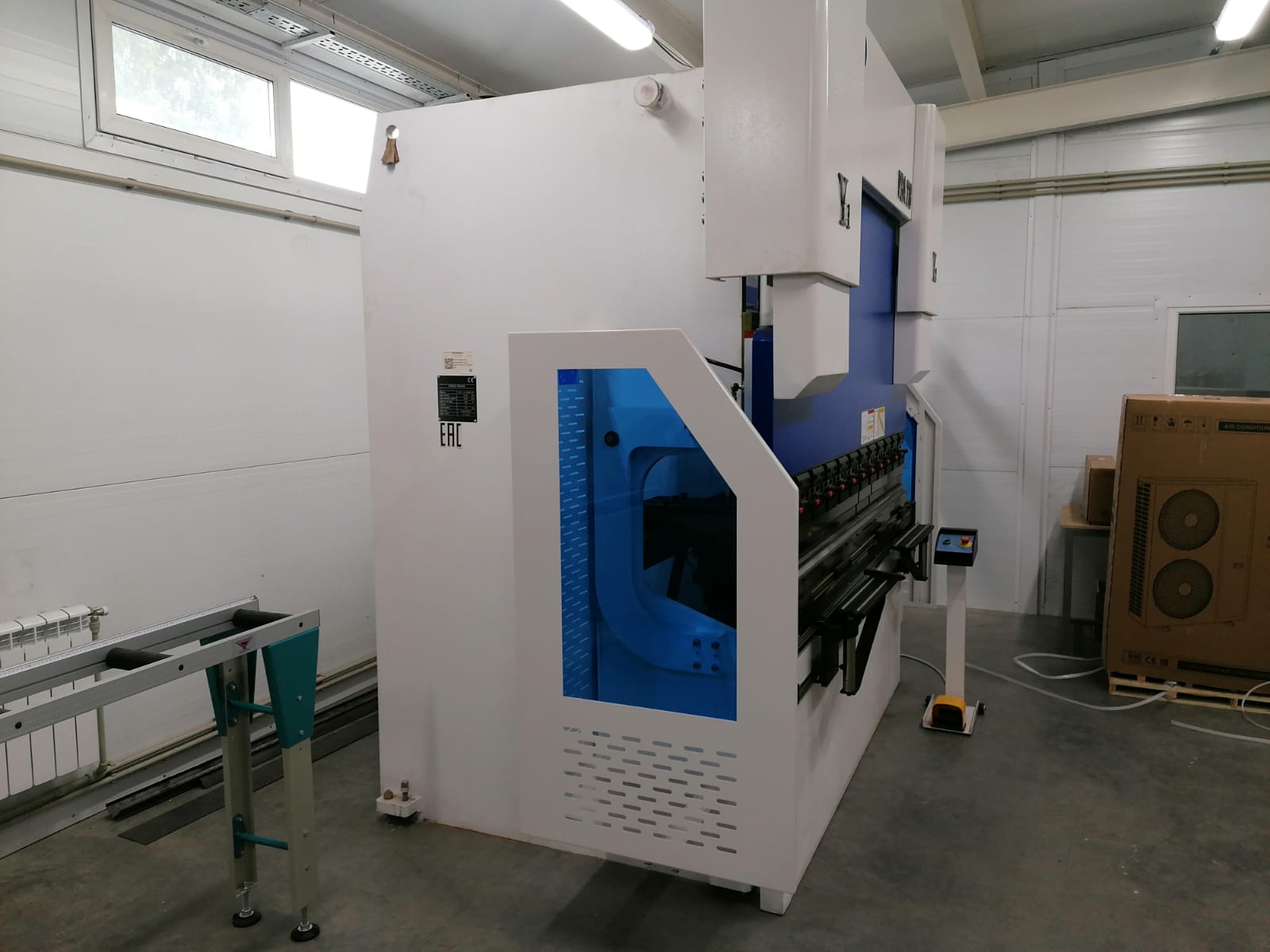

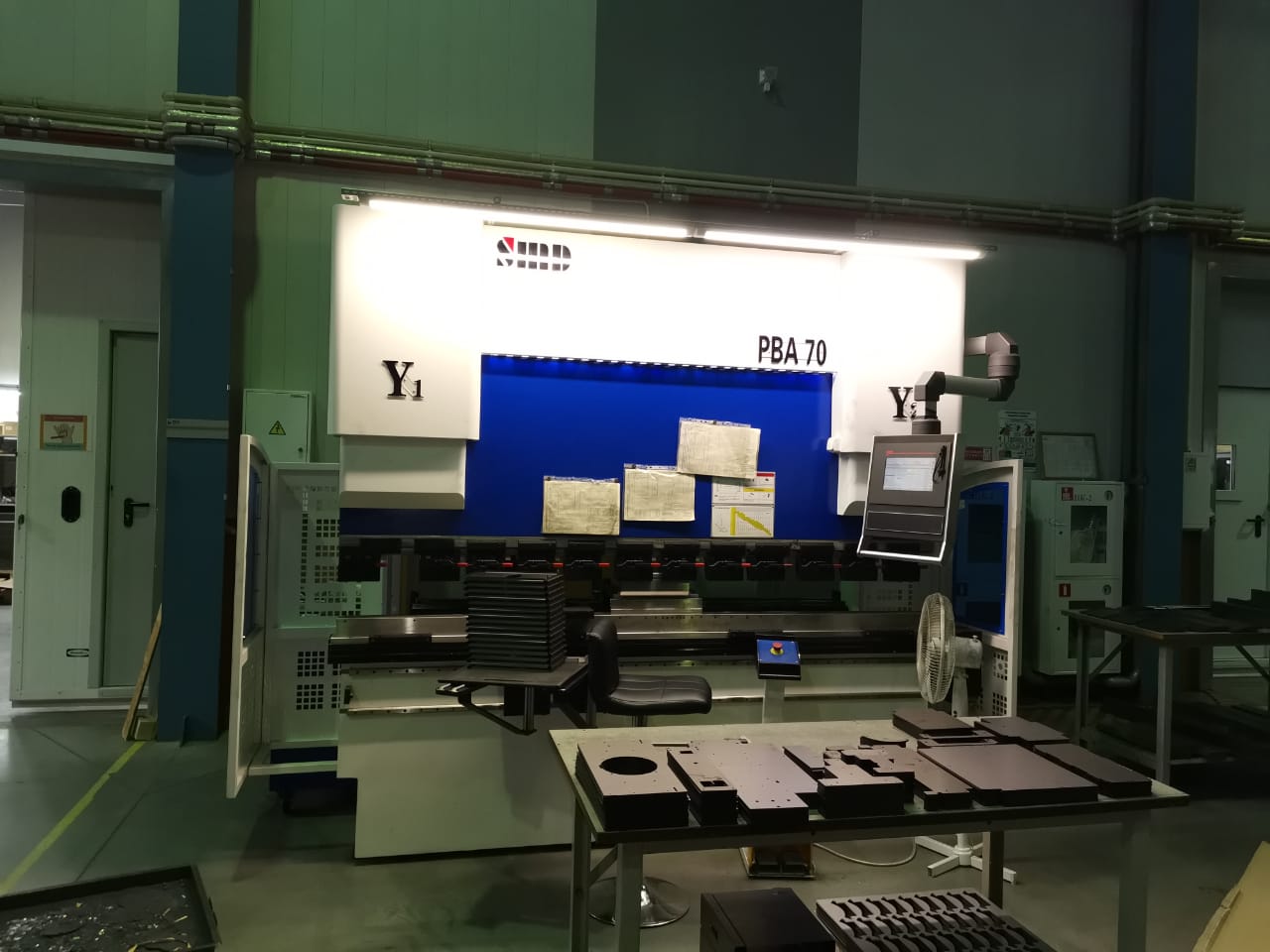

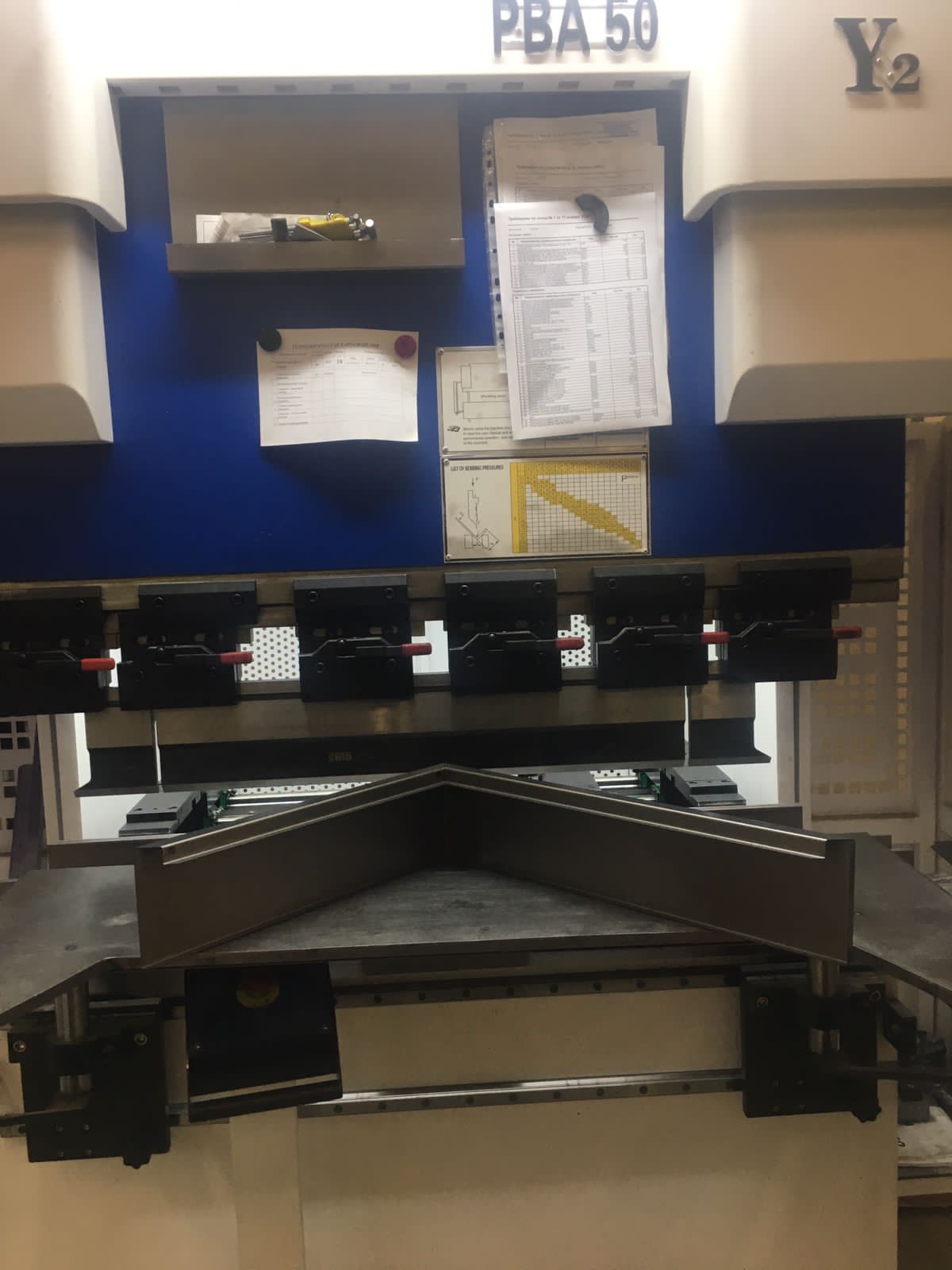

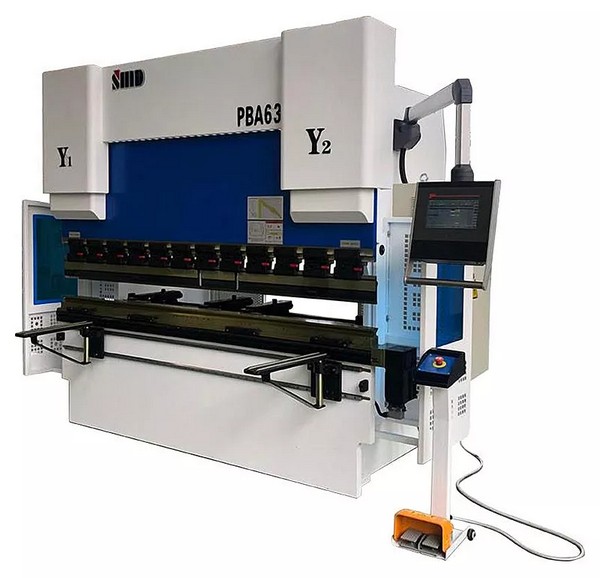

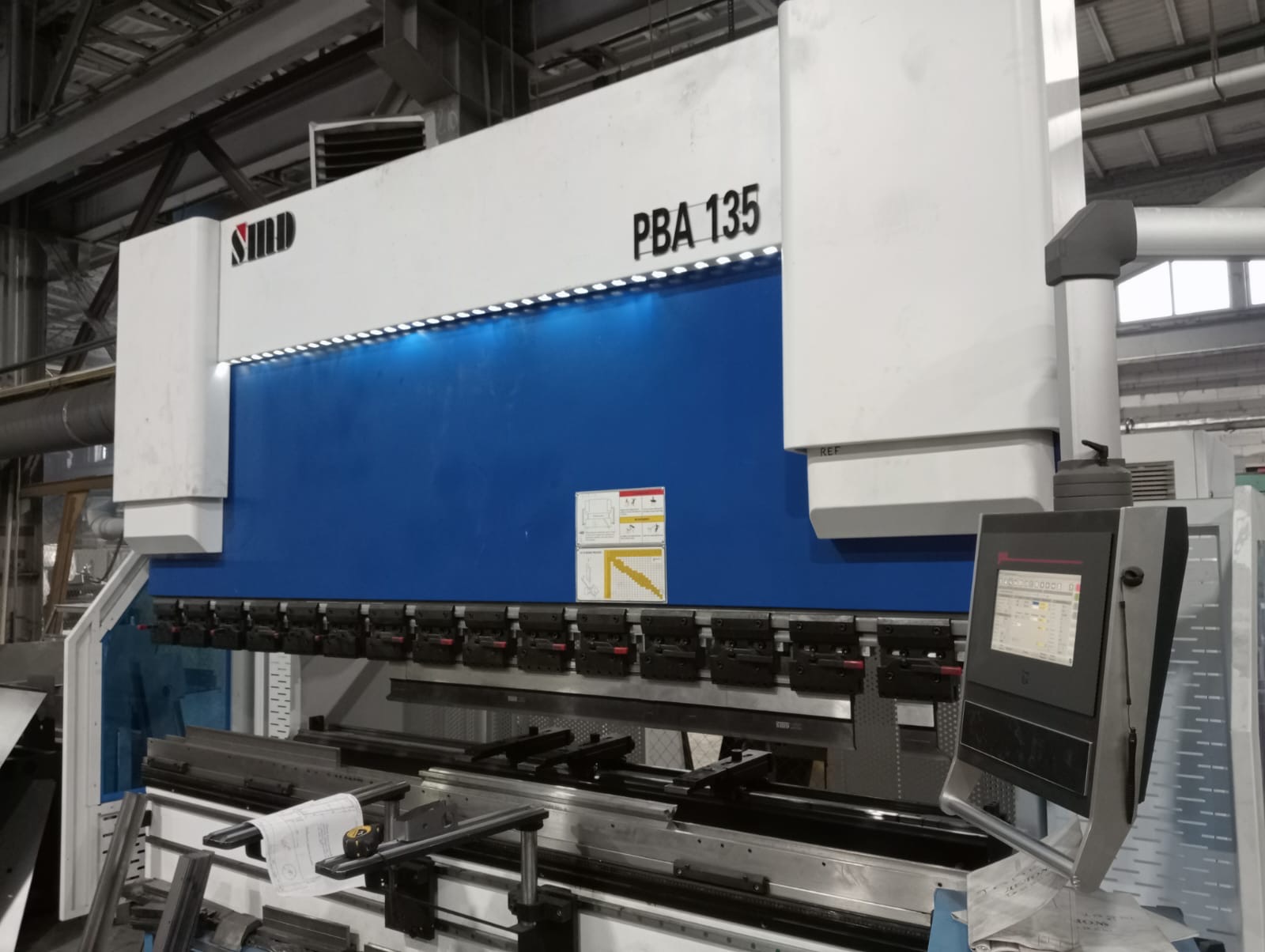

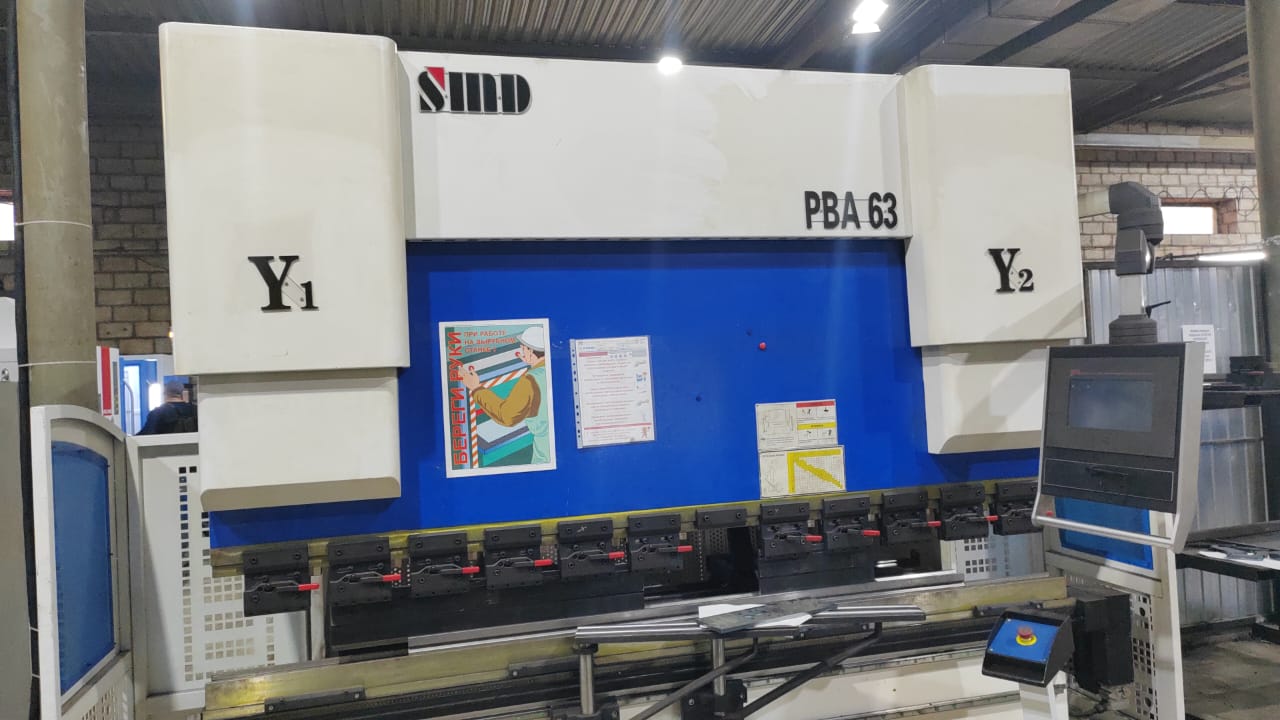

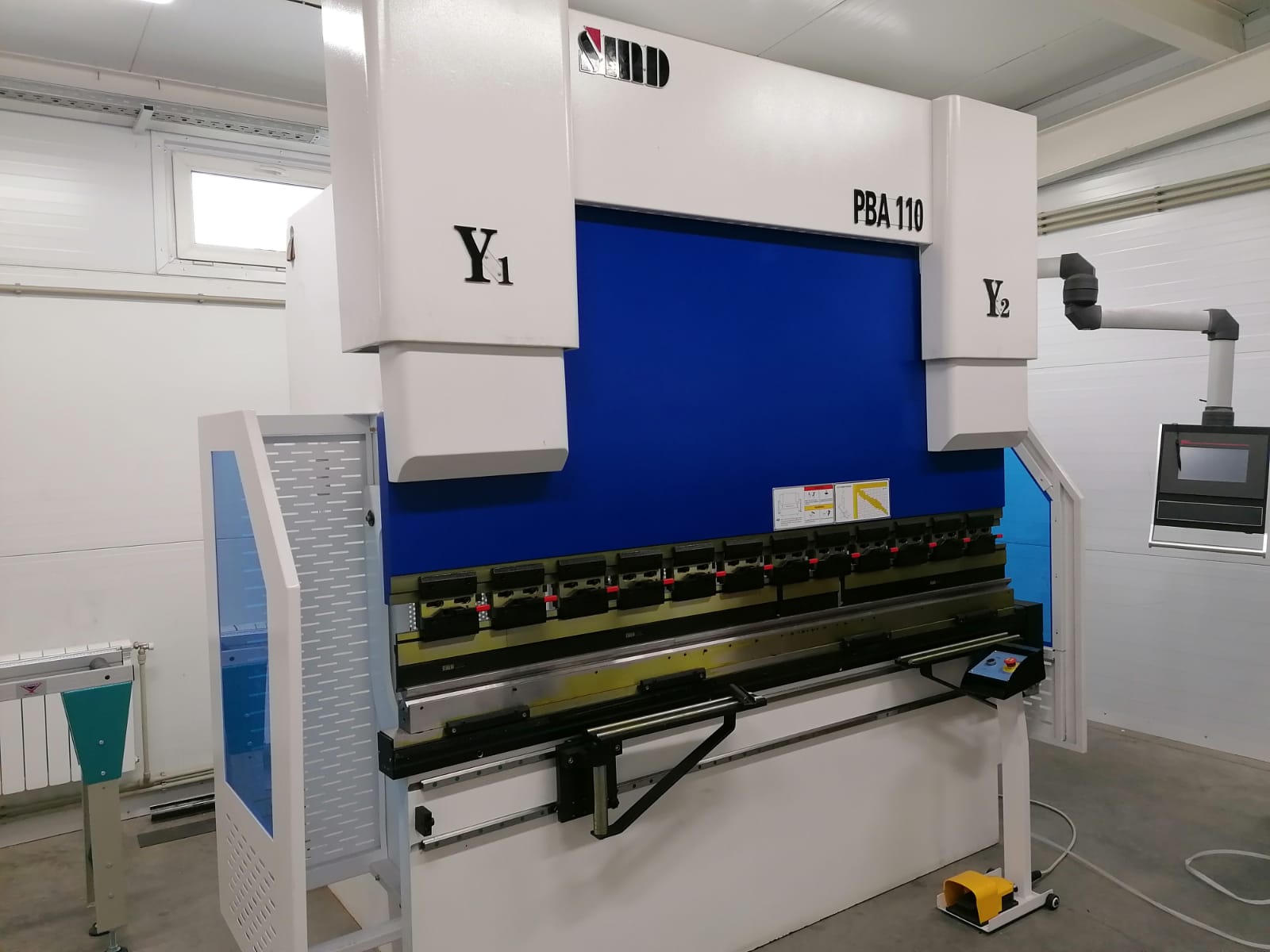

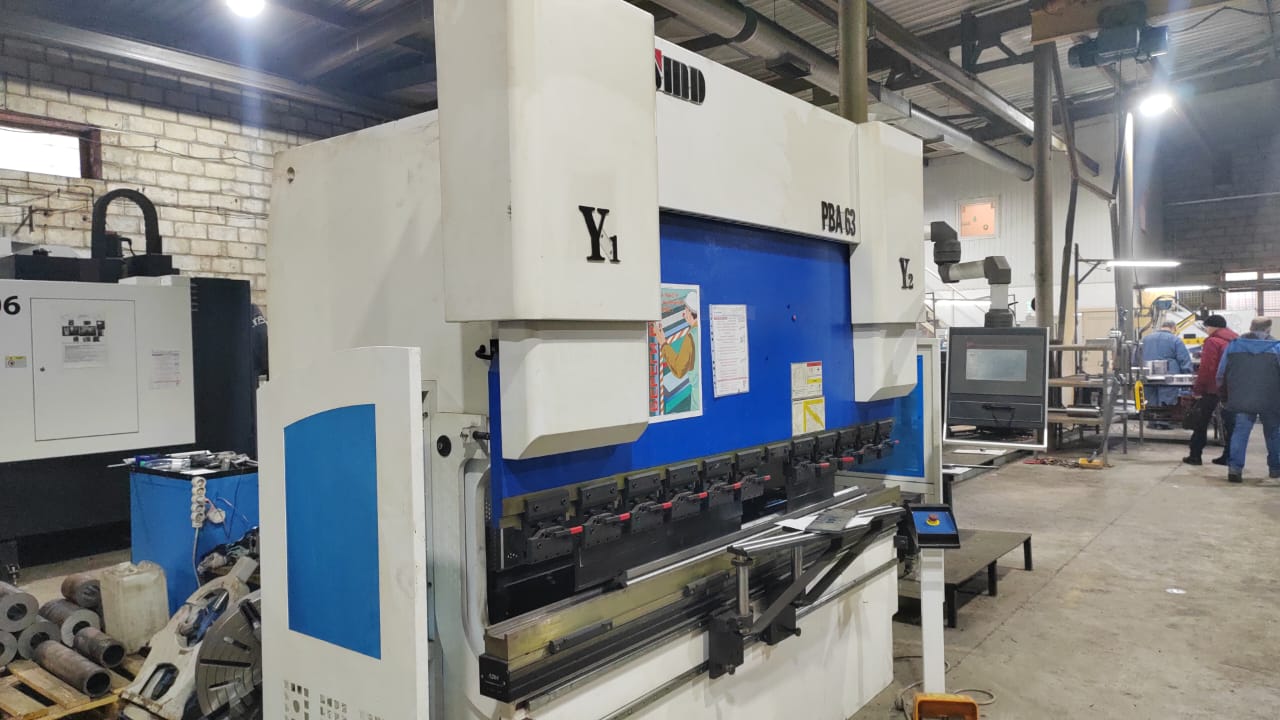

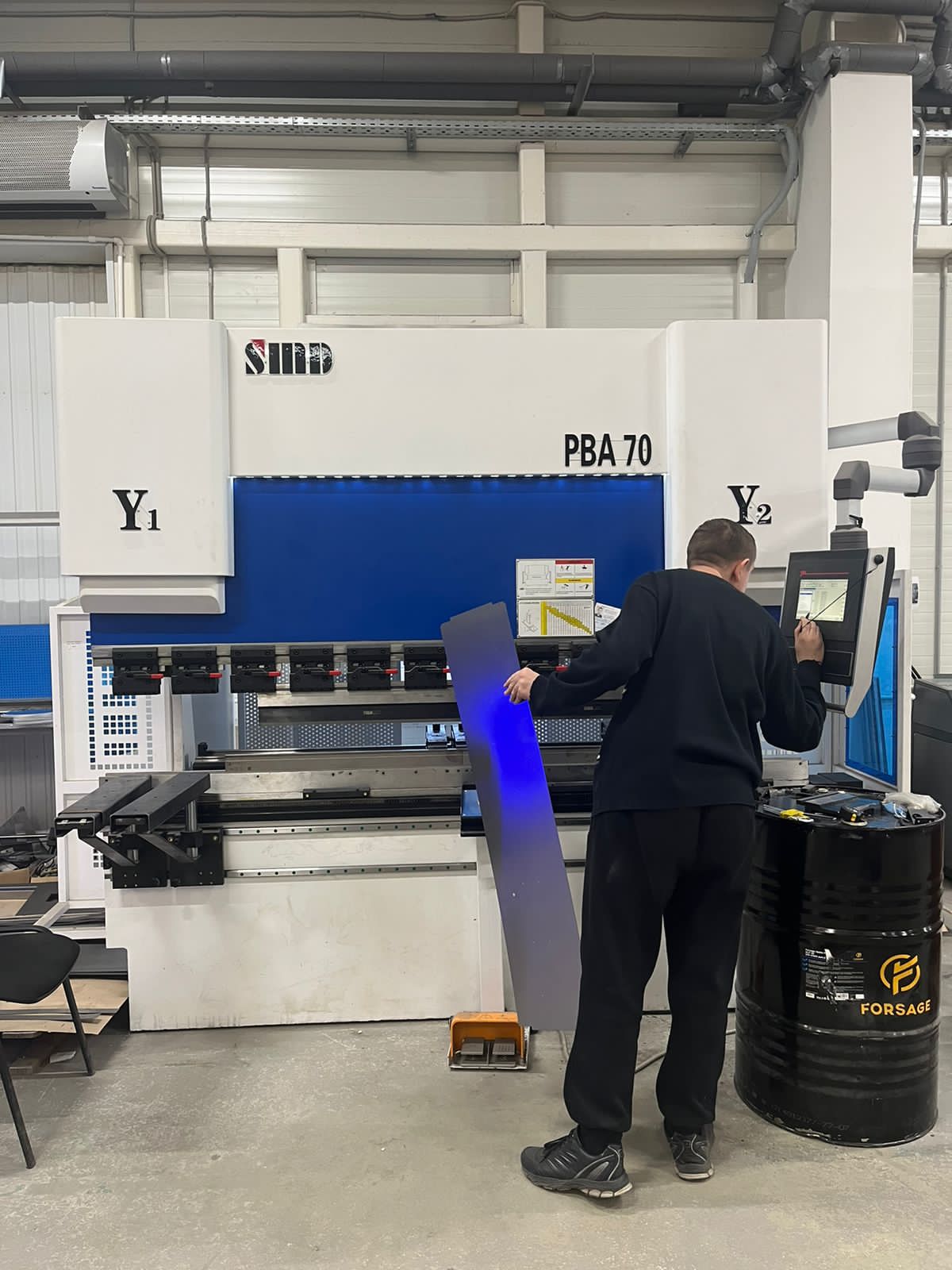

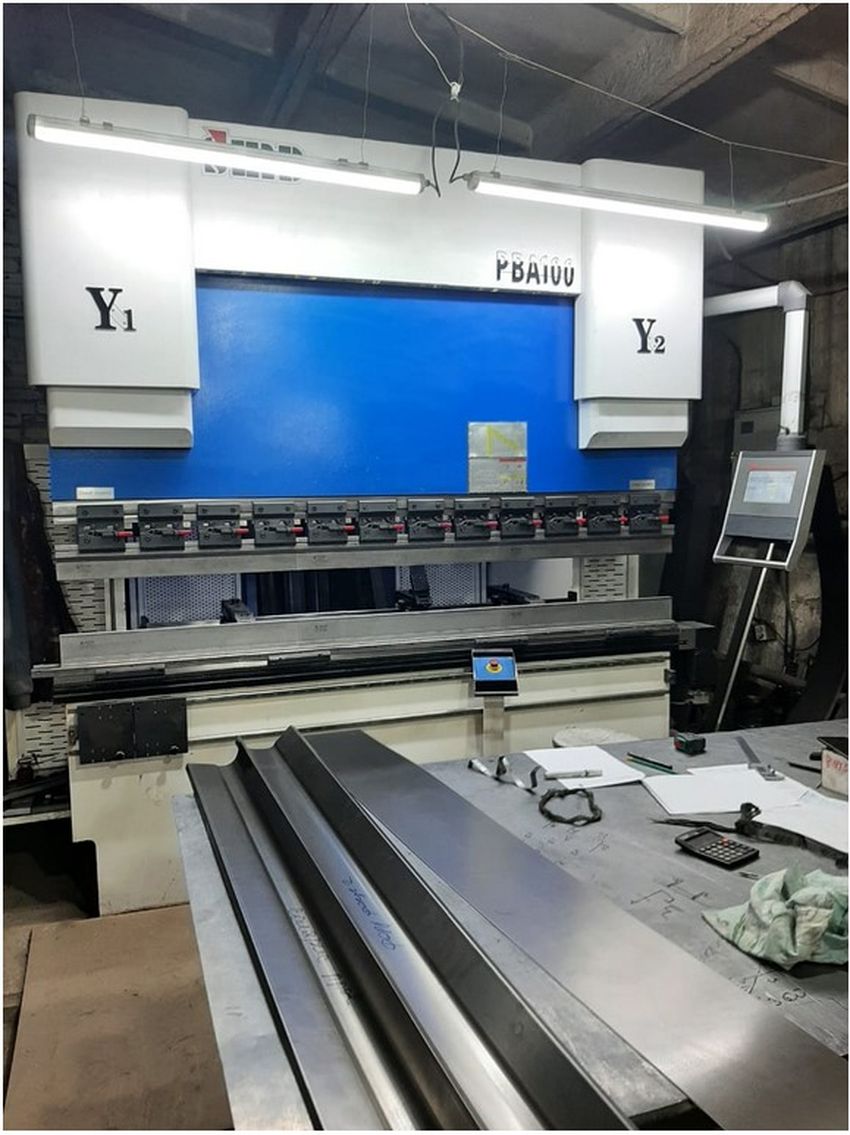

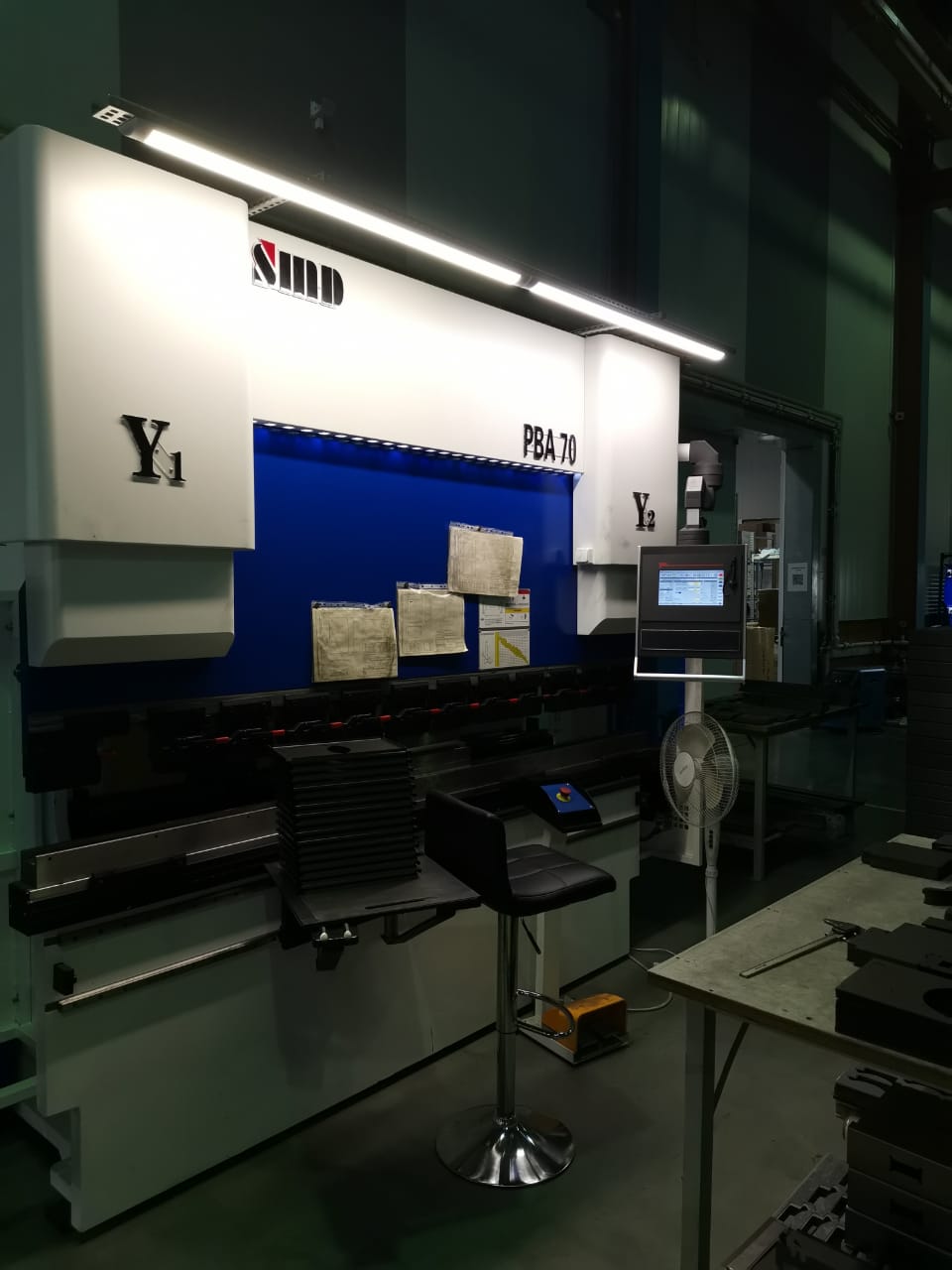

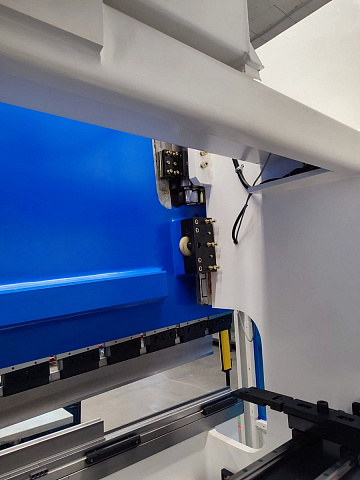

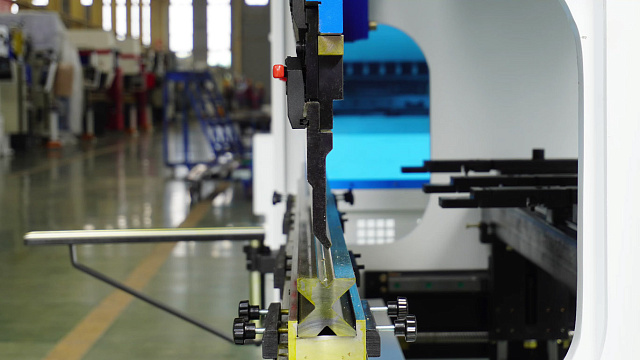

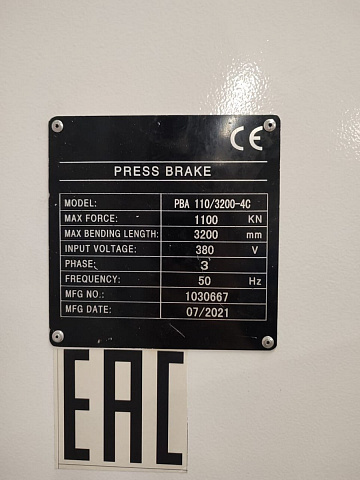

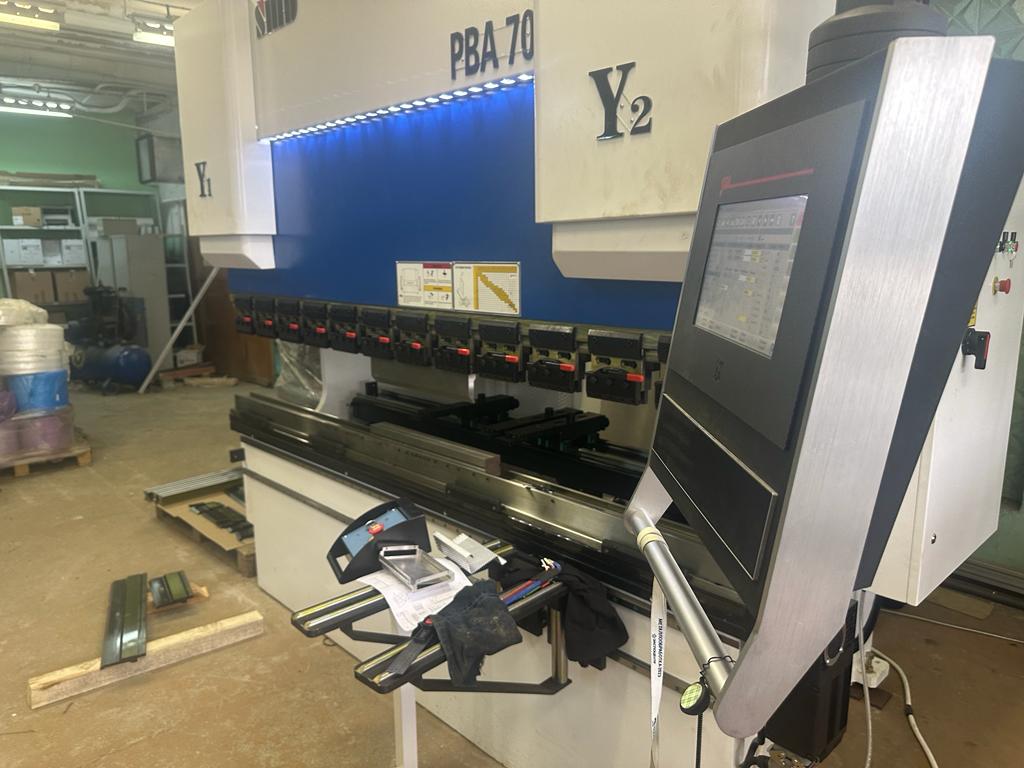

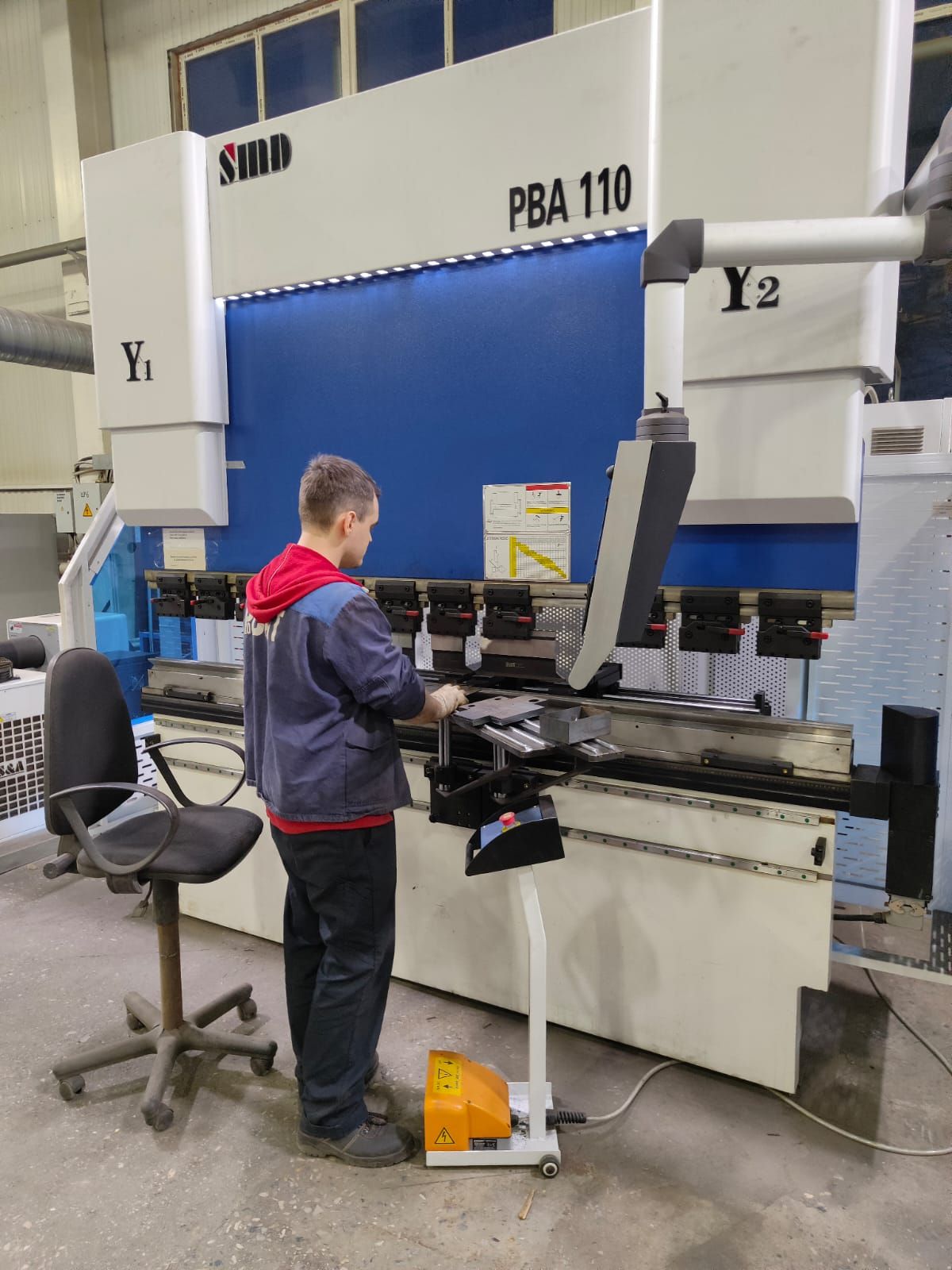

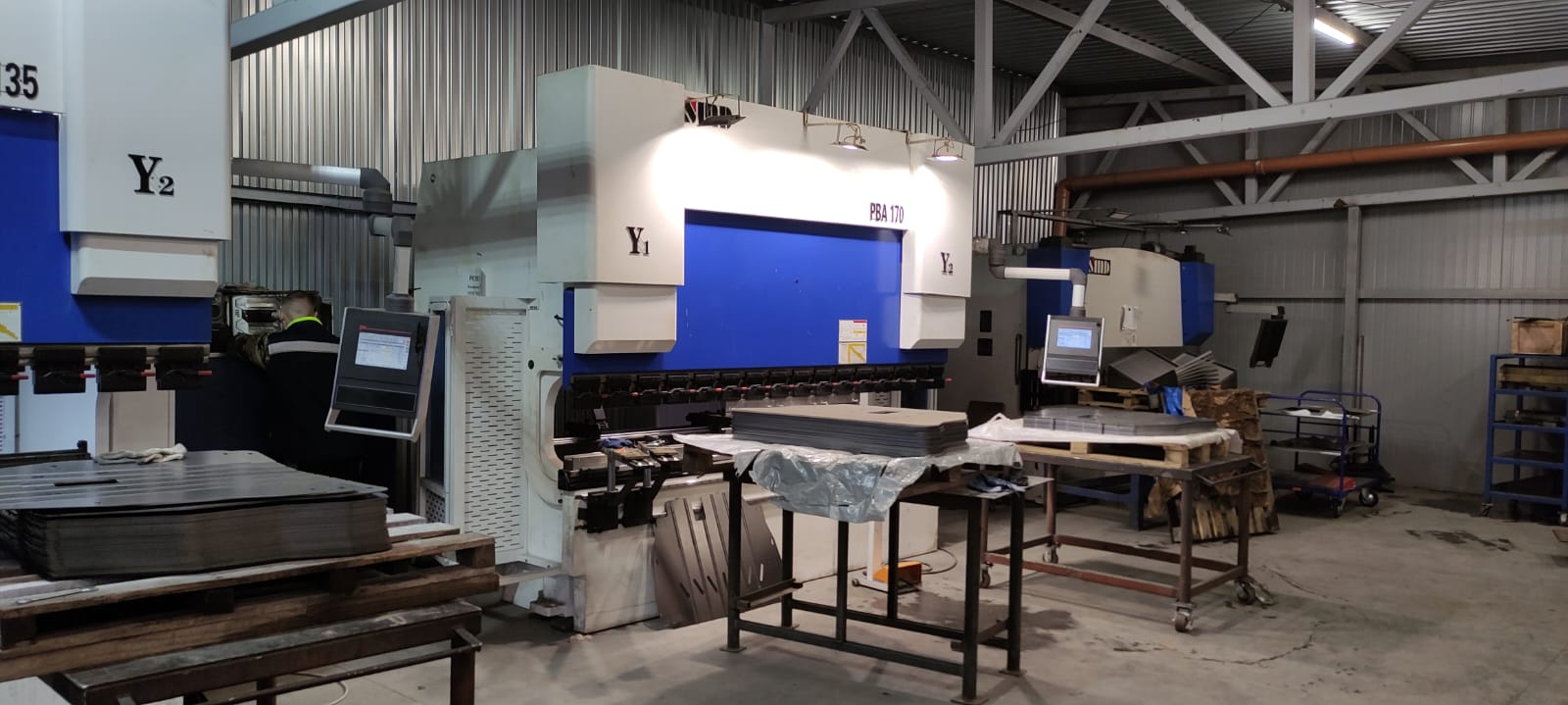

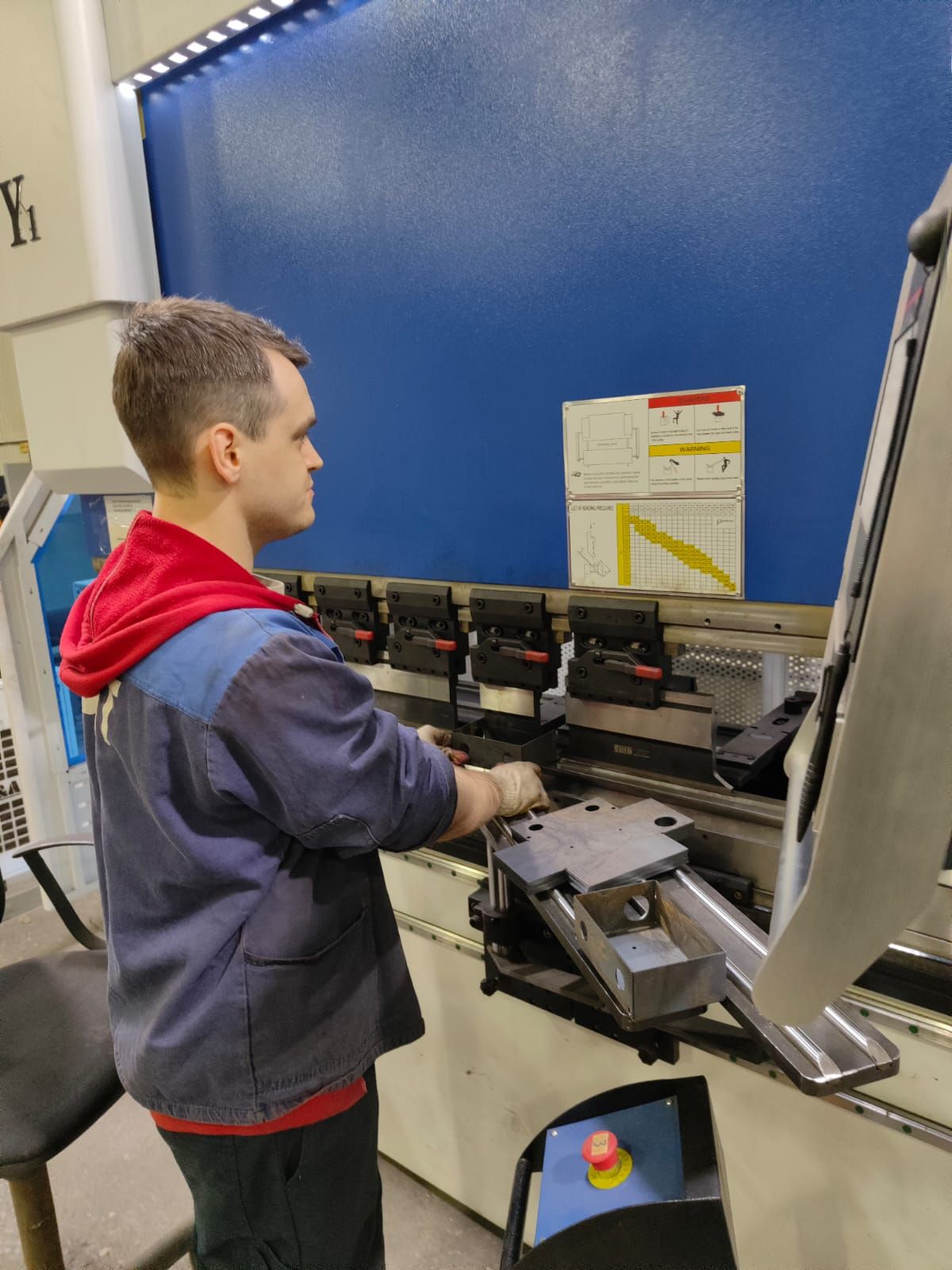

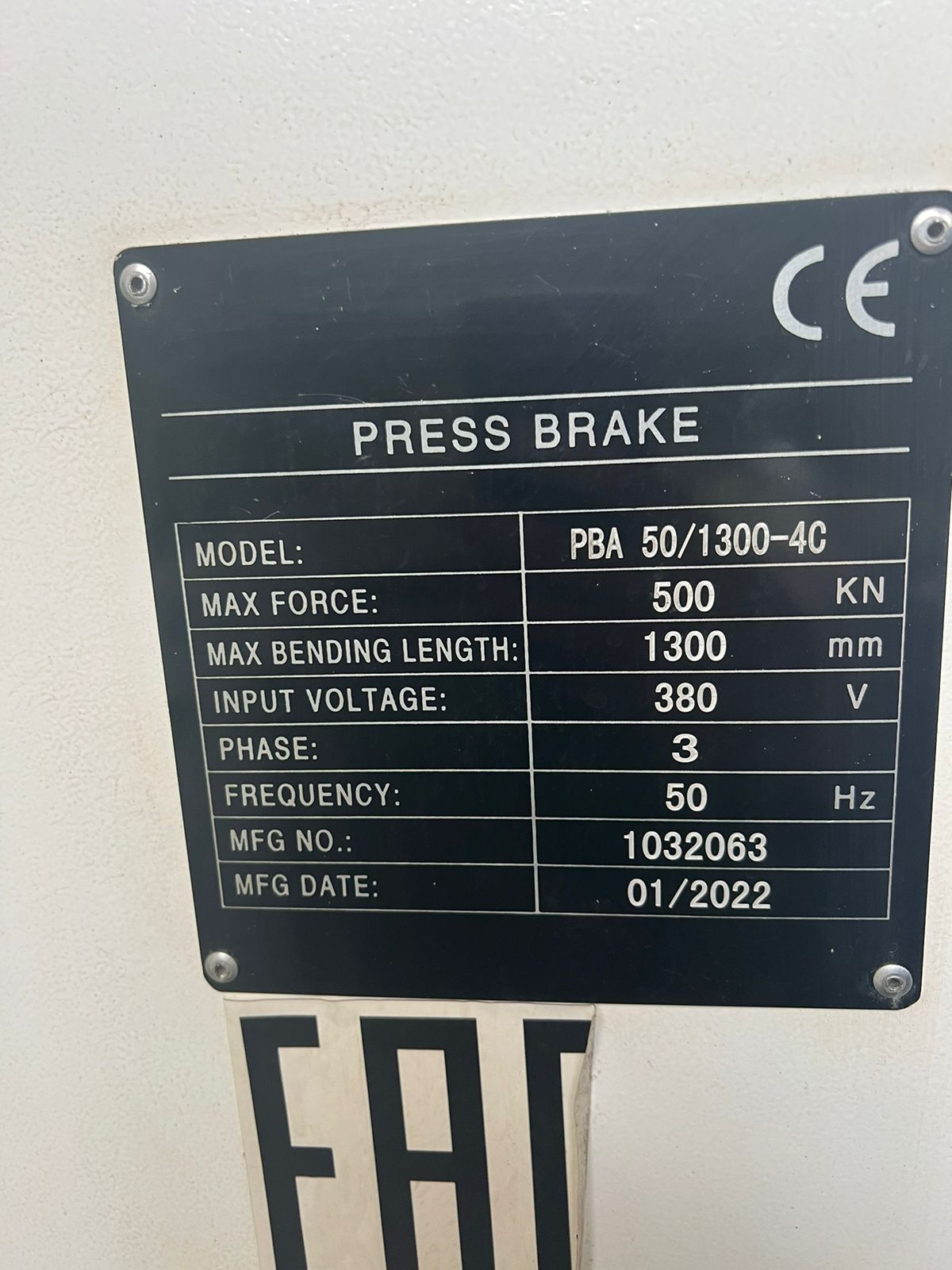

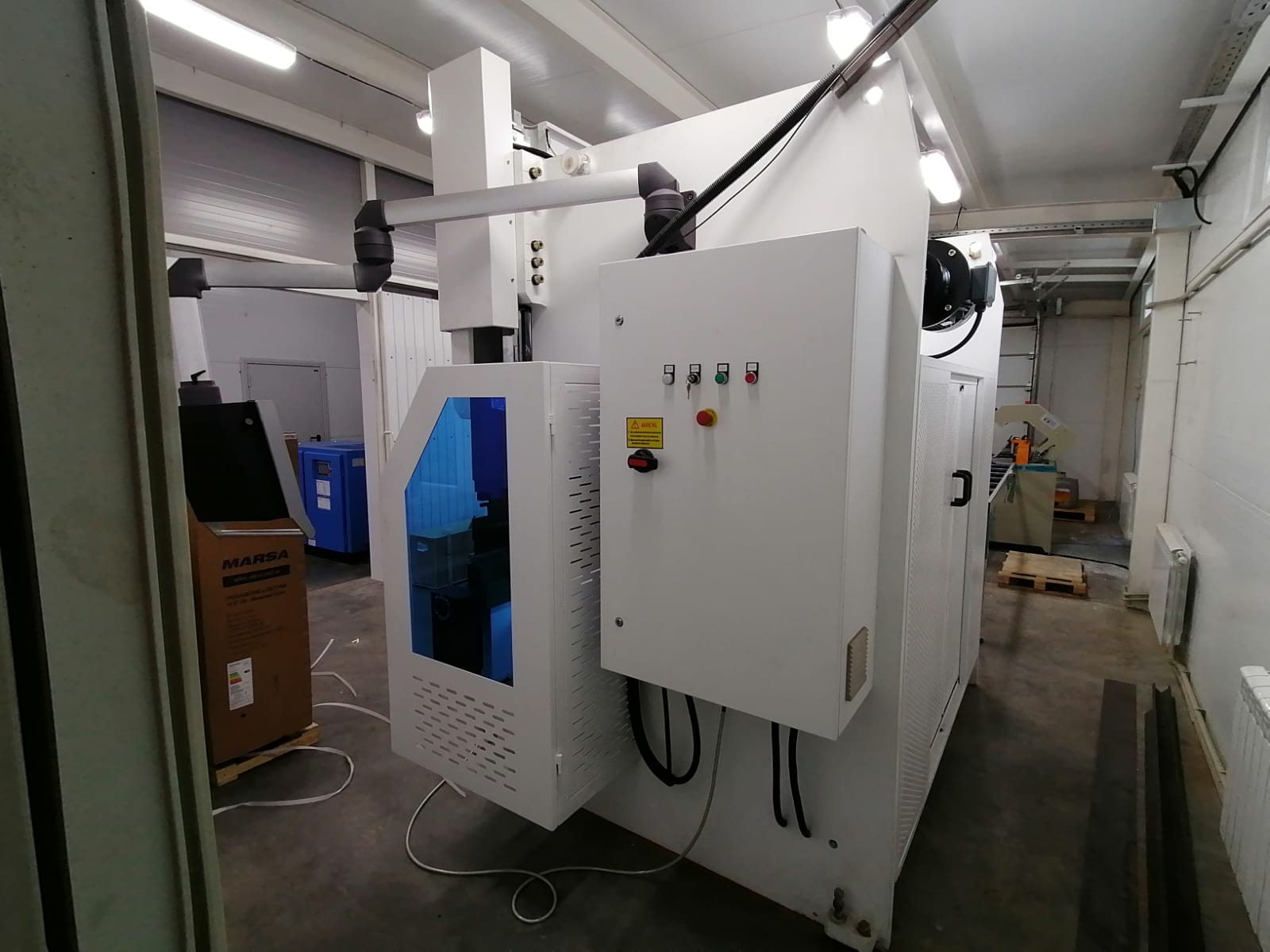

Гидравлические листогибочные прессы SMD. Серия PBA
Нидерланды
Кол-во управляемых осей: до 4
Усилие: 40 - 500 т
Длина гиба: 1300 - 6000 мм
• Листогибочный пресс с ЧПУ по лучшей цене
• ЧПУ ESA S630 (2D графика, библиотека инструмента)
• Программа симуляции гибов в комплекте
• Система компенсации прогиба
НАЗНАЧЕНИЕ:
Прессы серии PBA – листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.
Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.
Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.
В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.

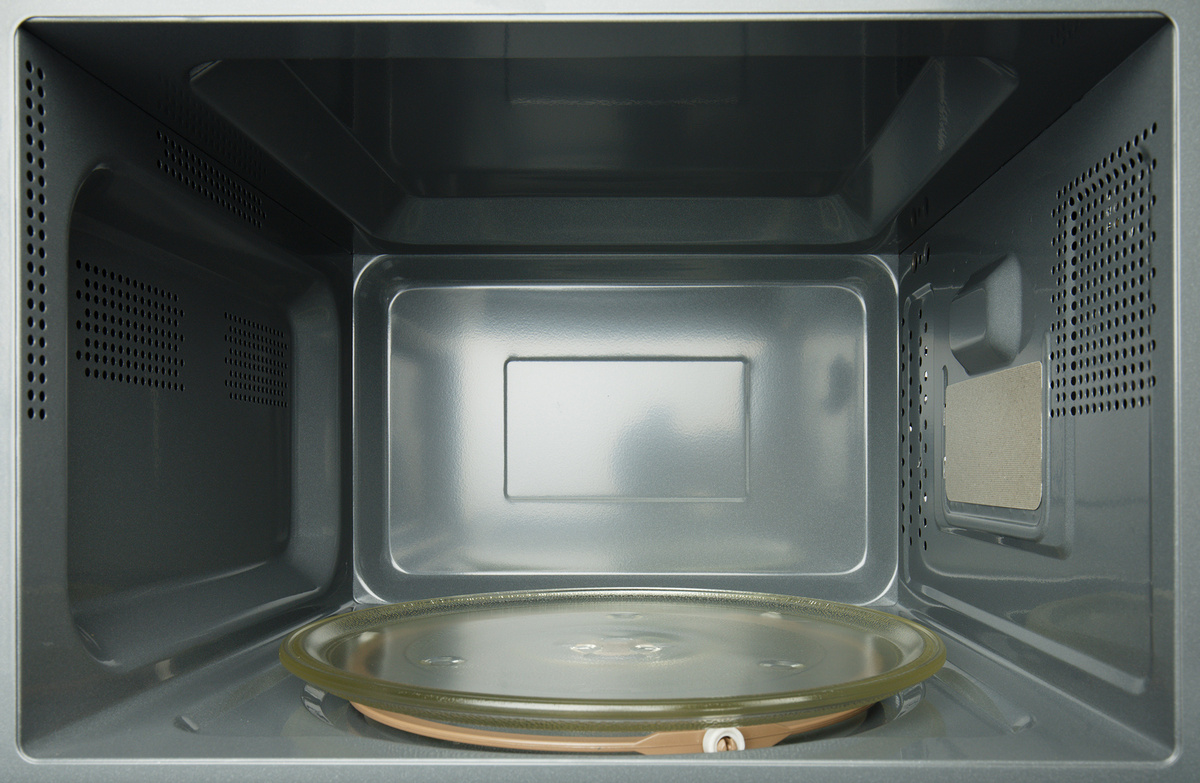

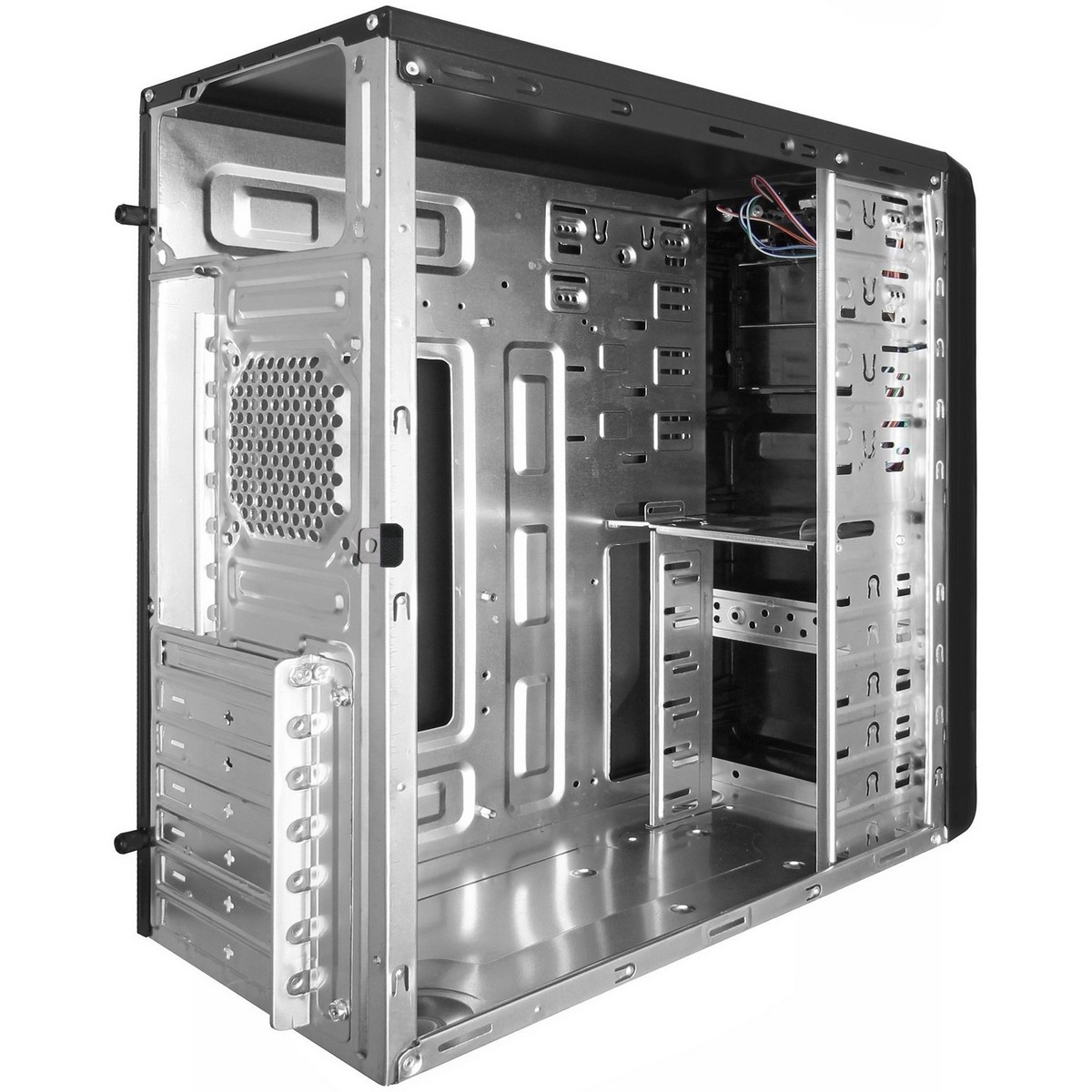

Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

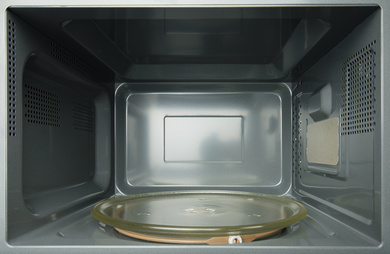

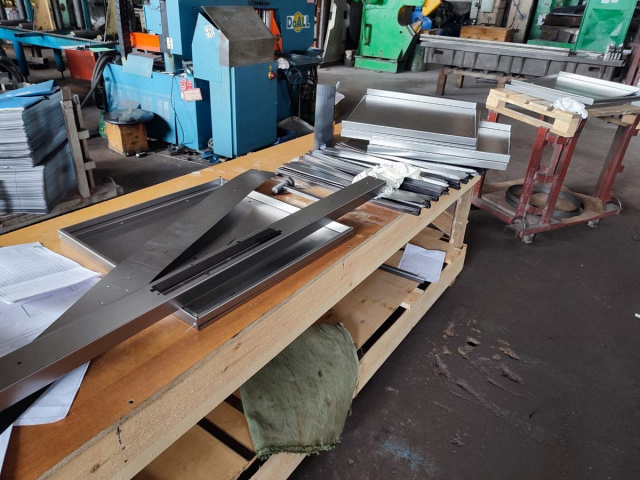

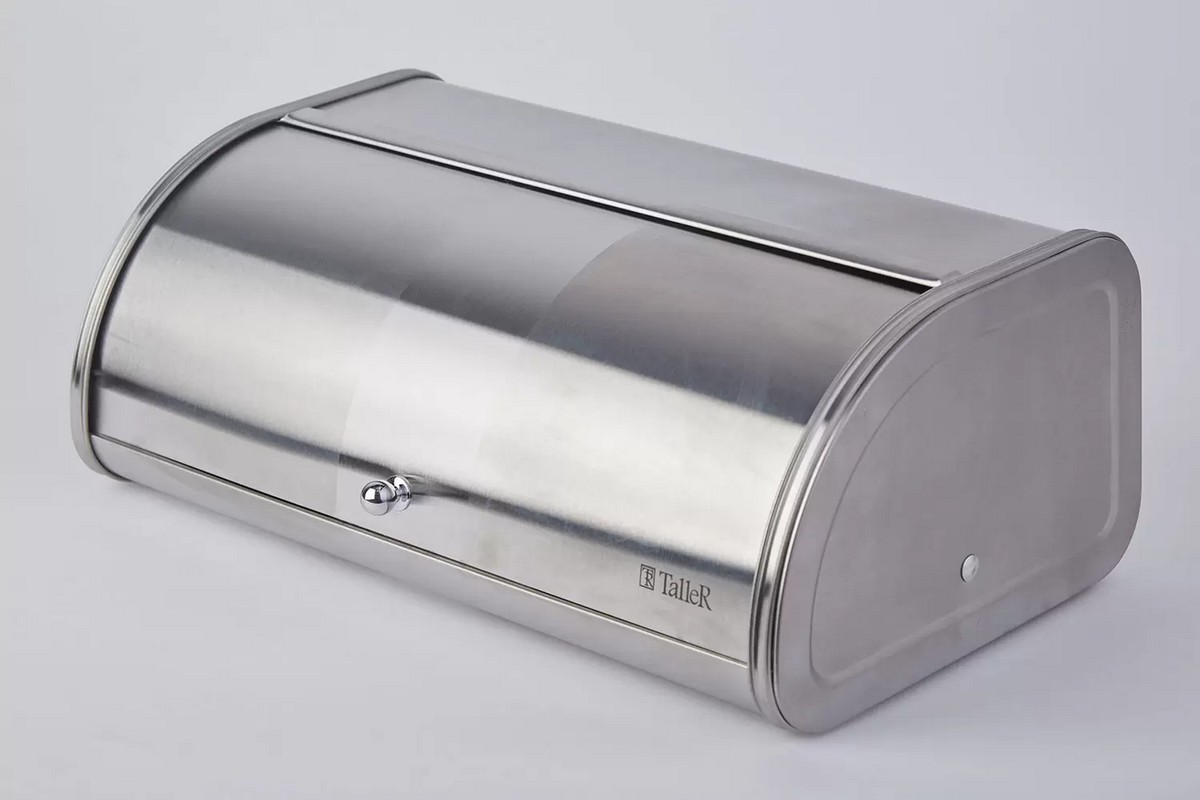

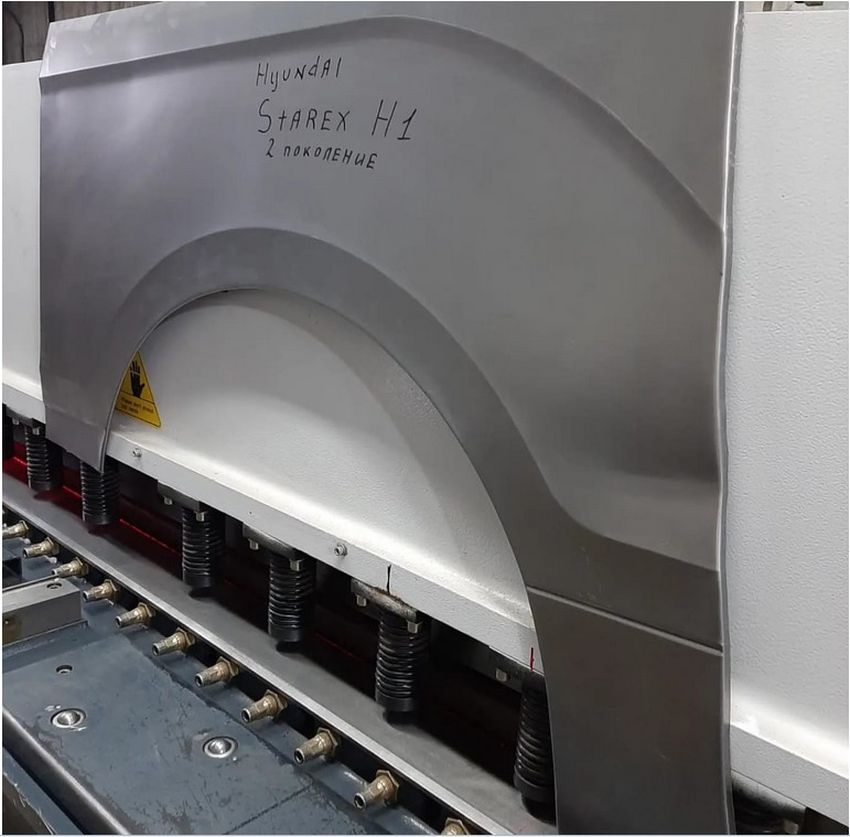

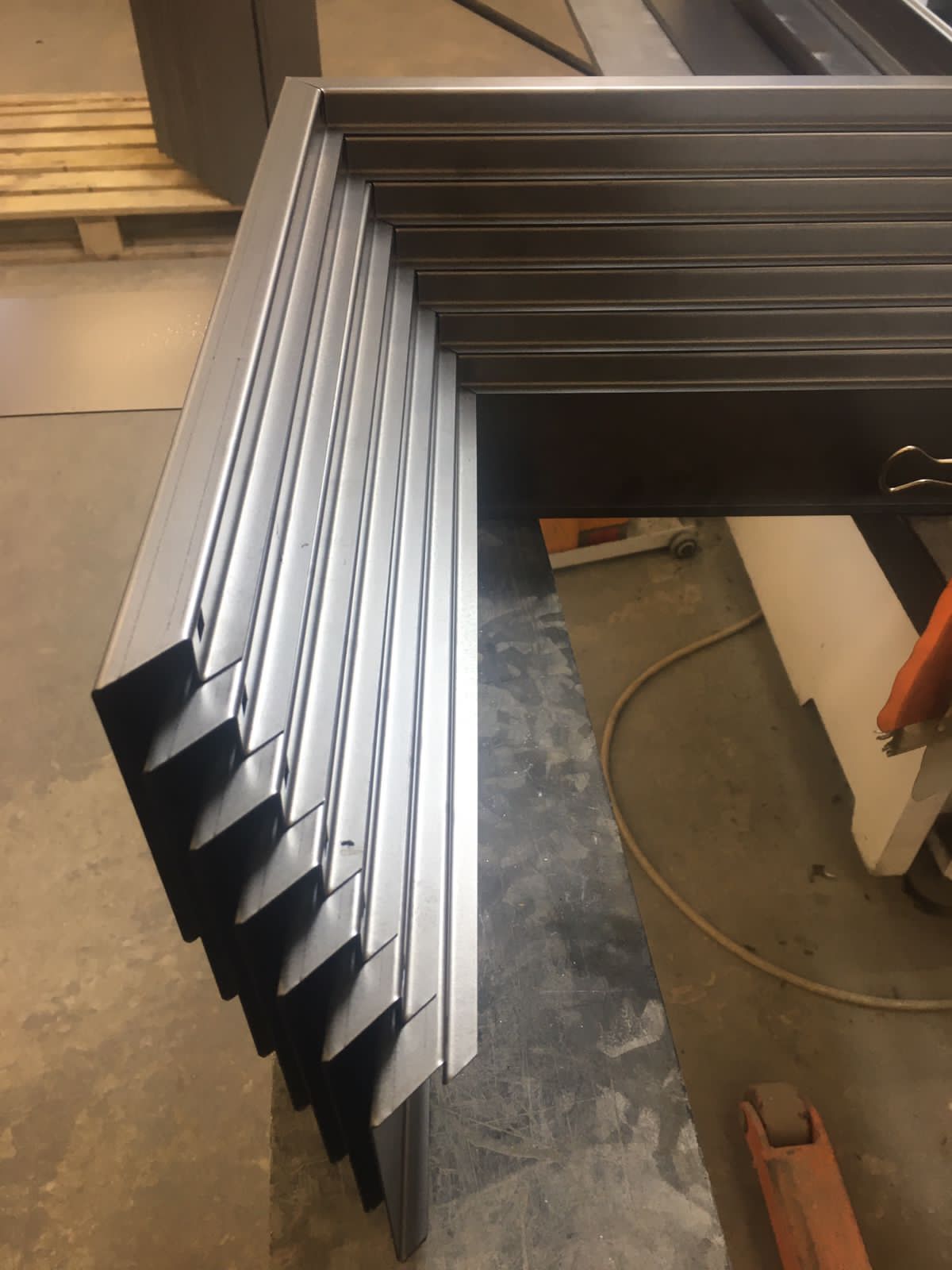

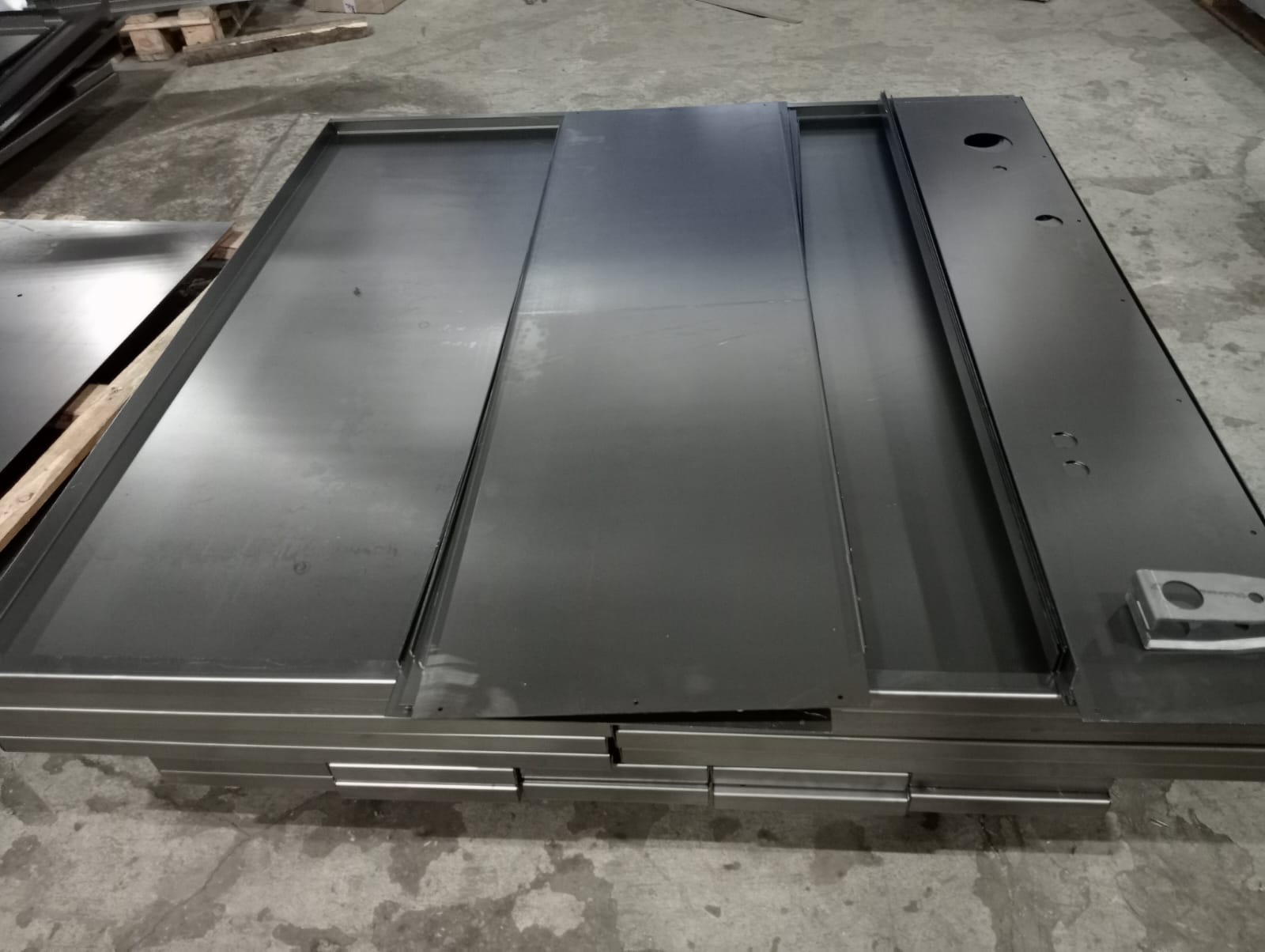

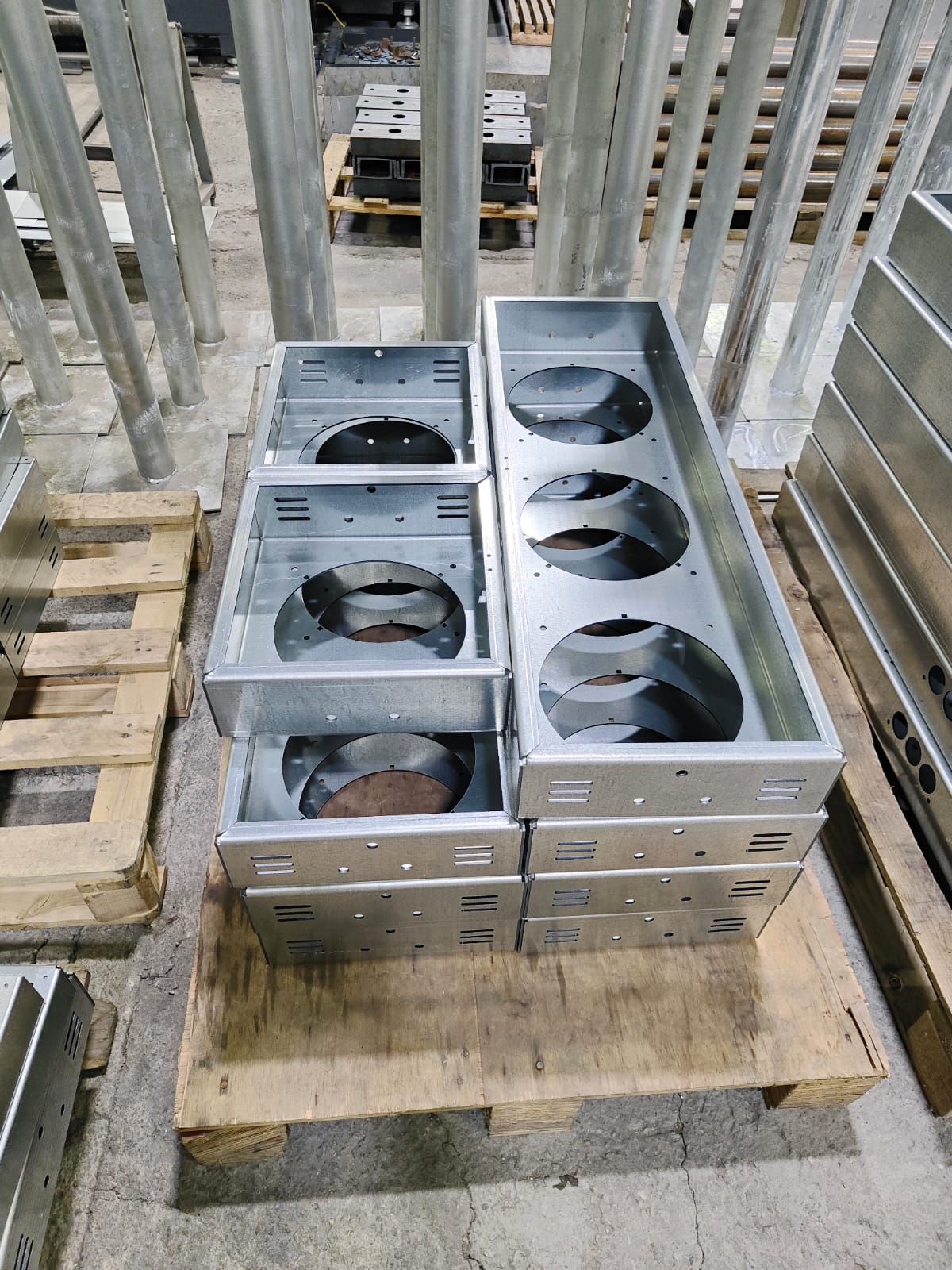

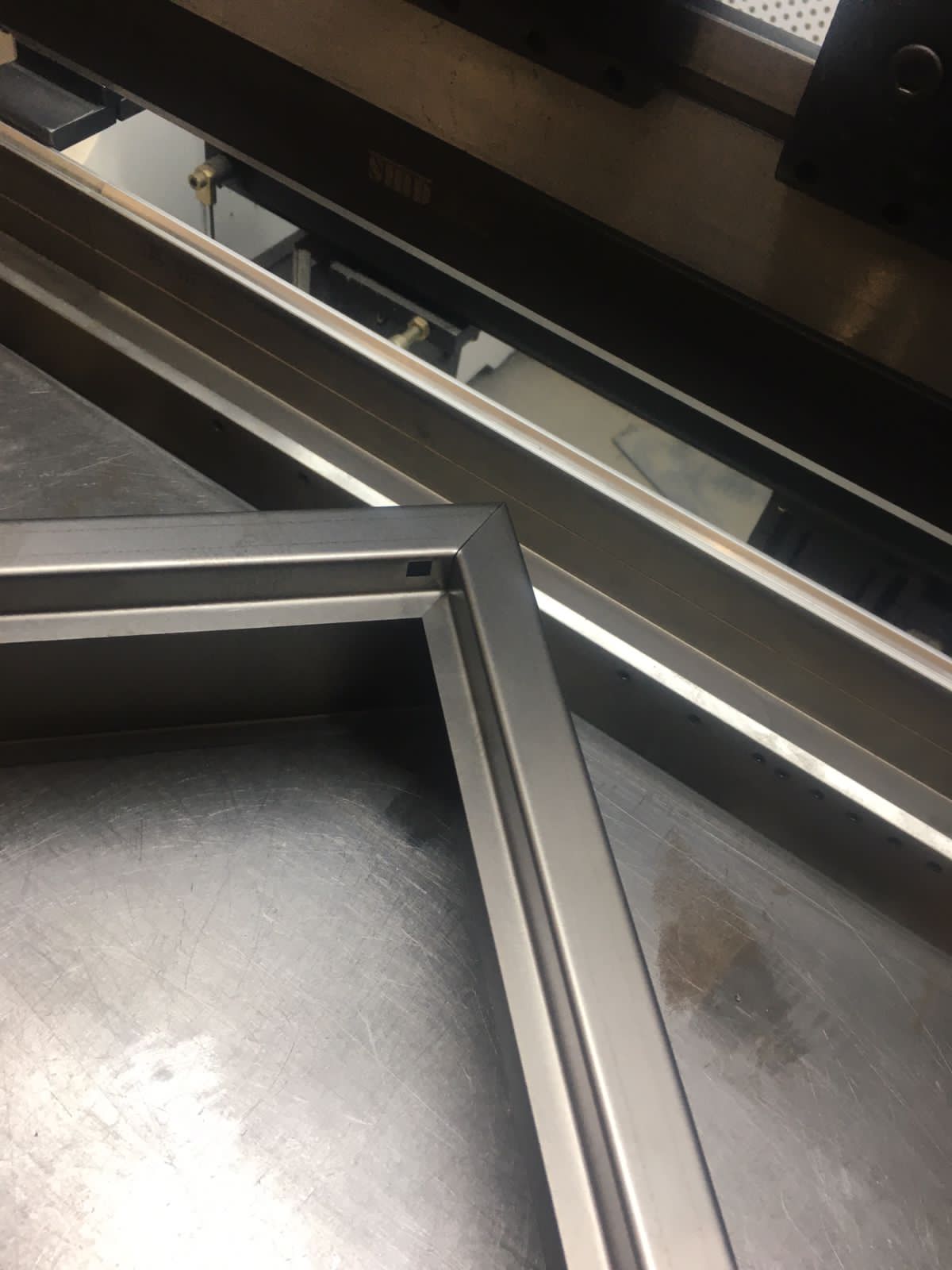

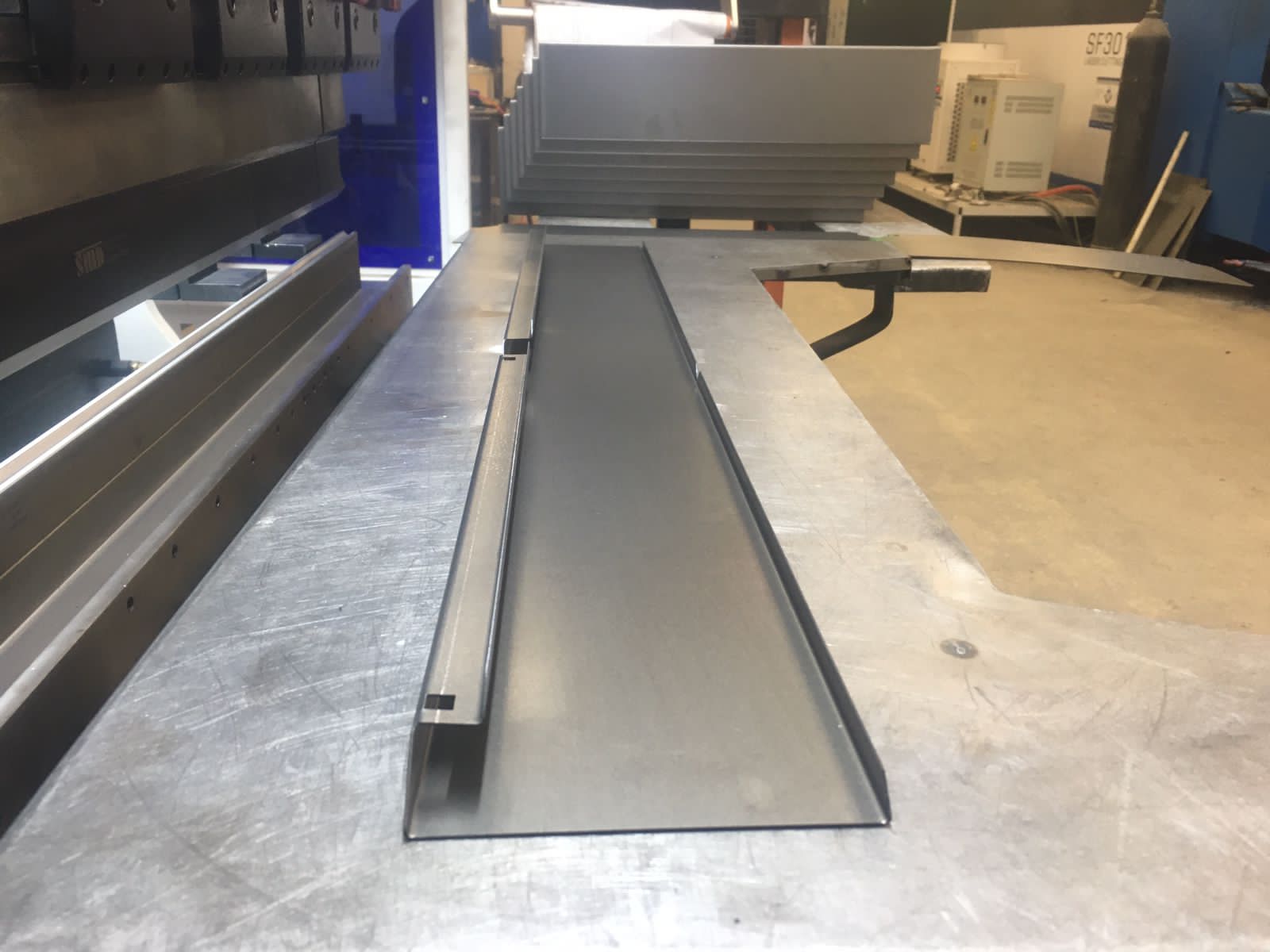

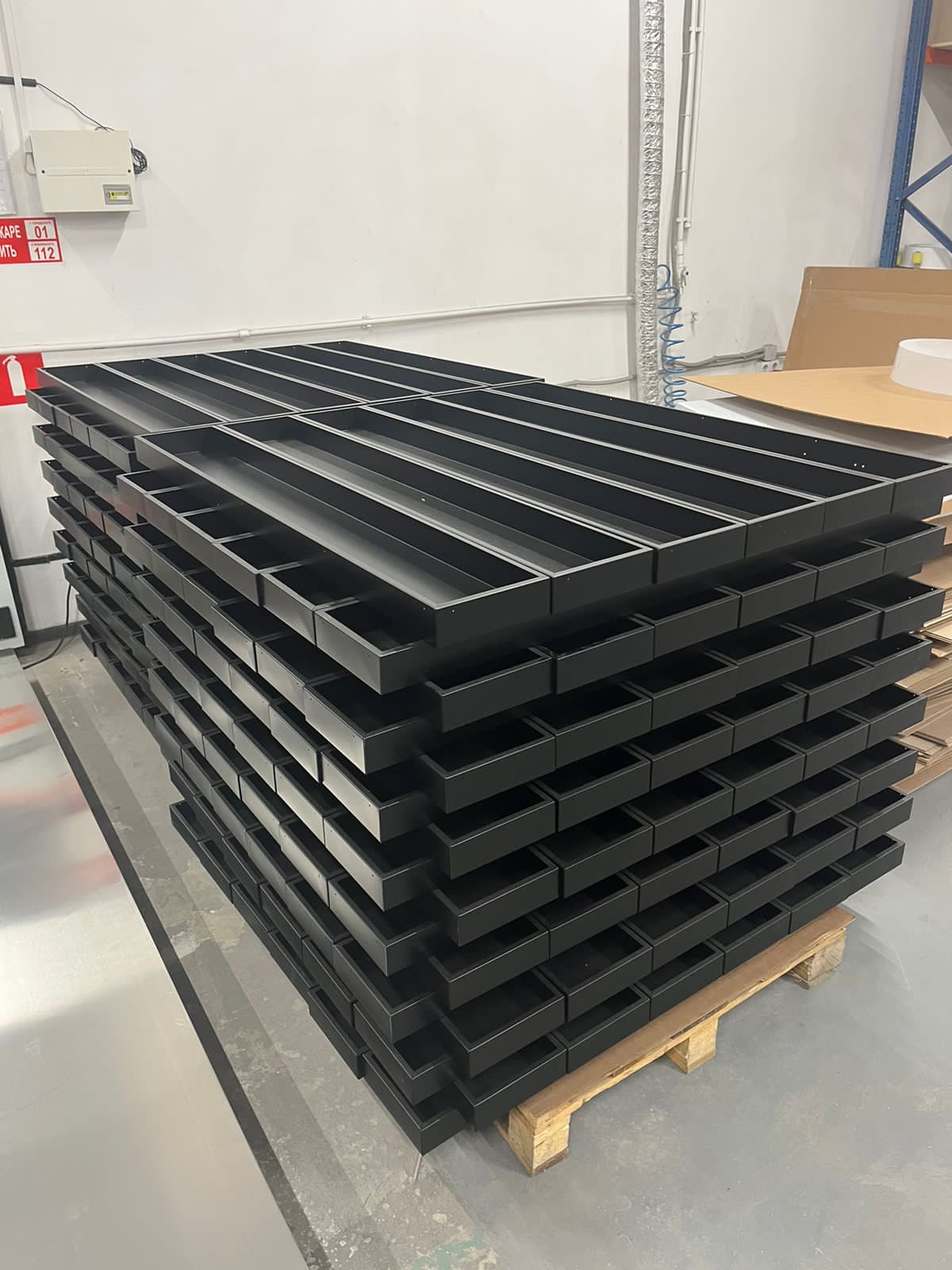

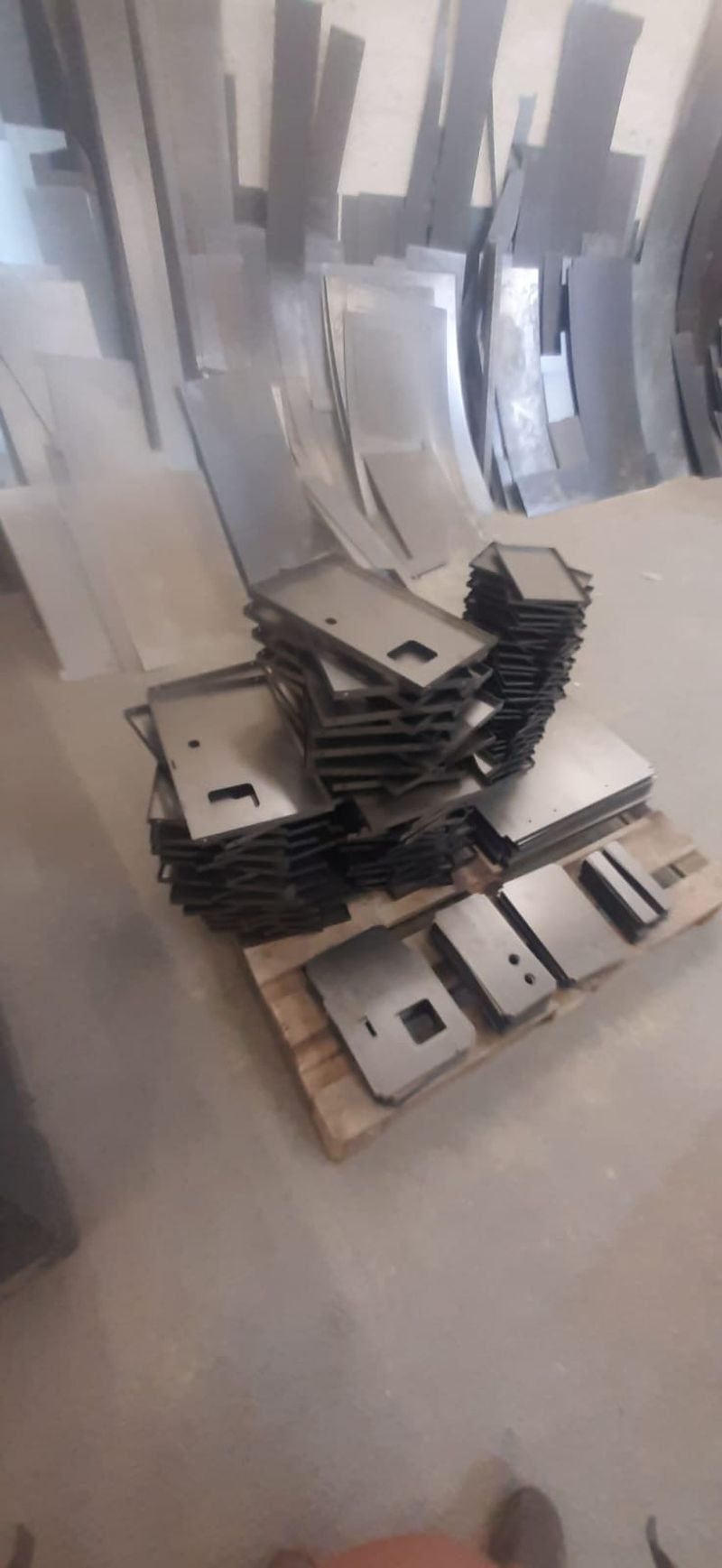

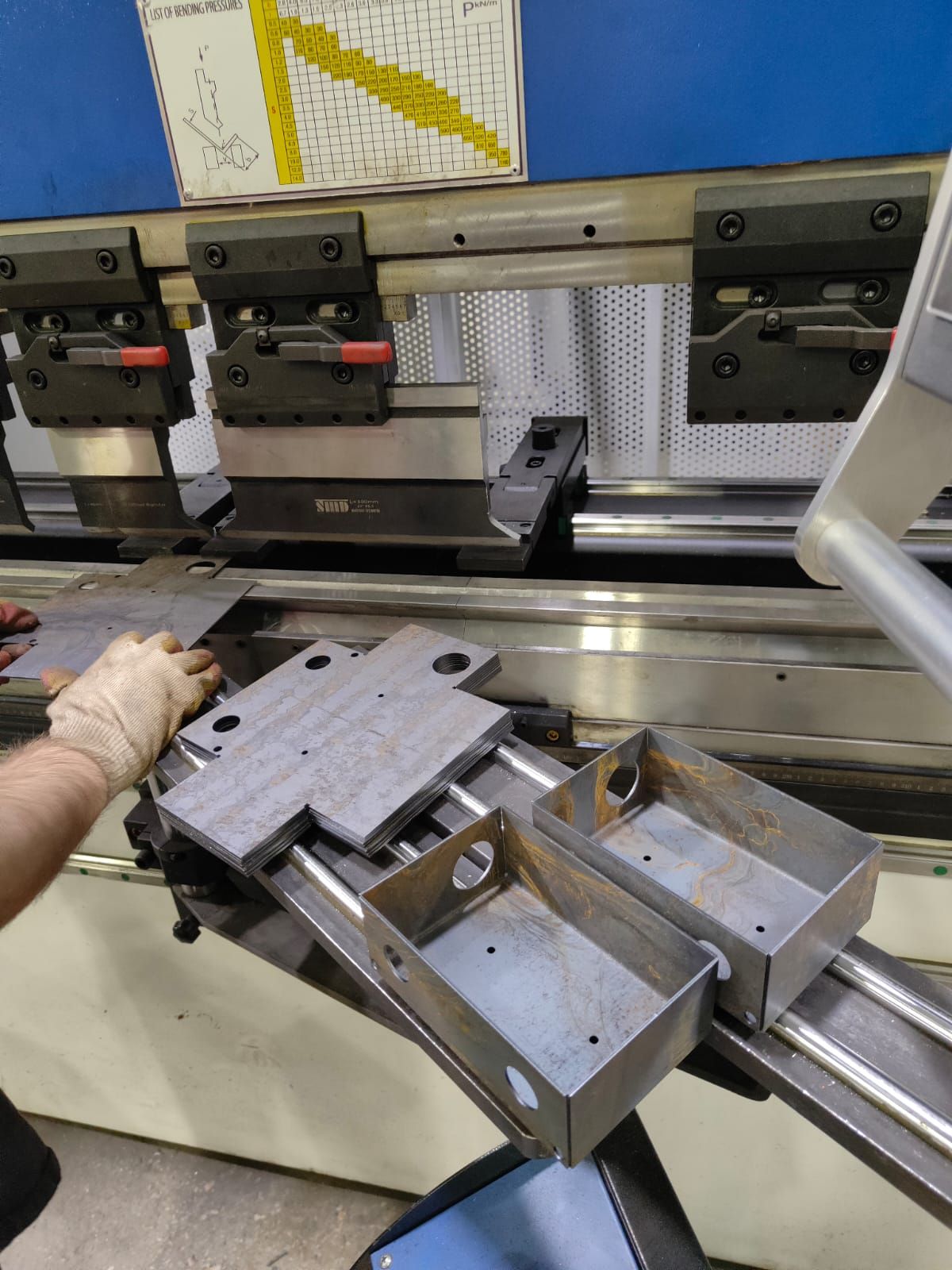

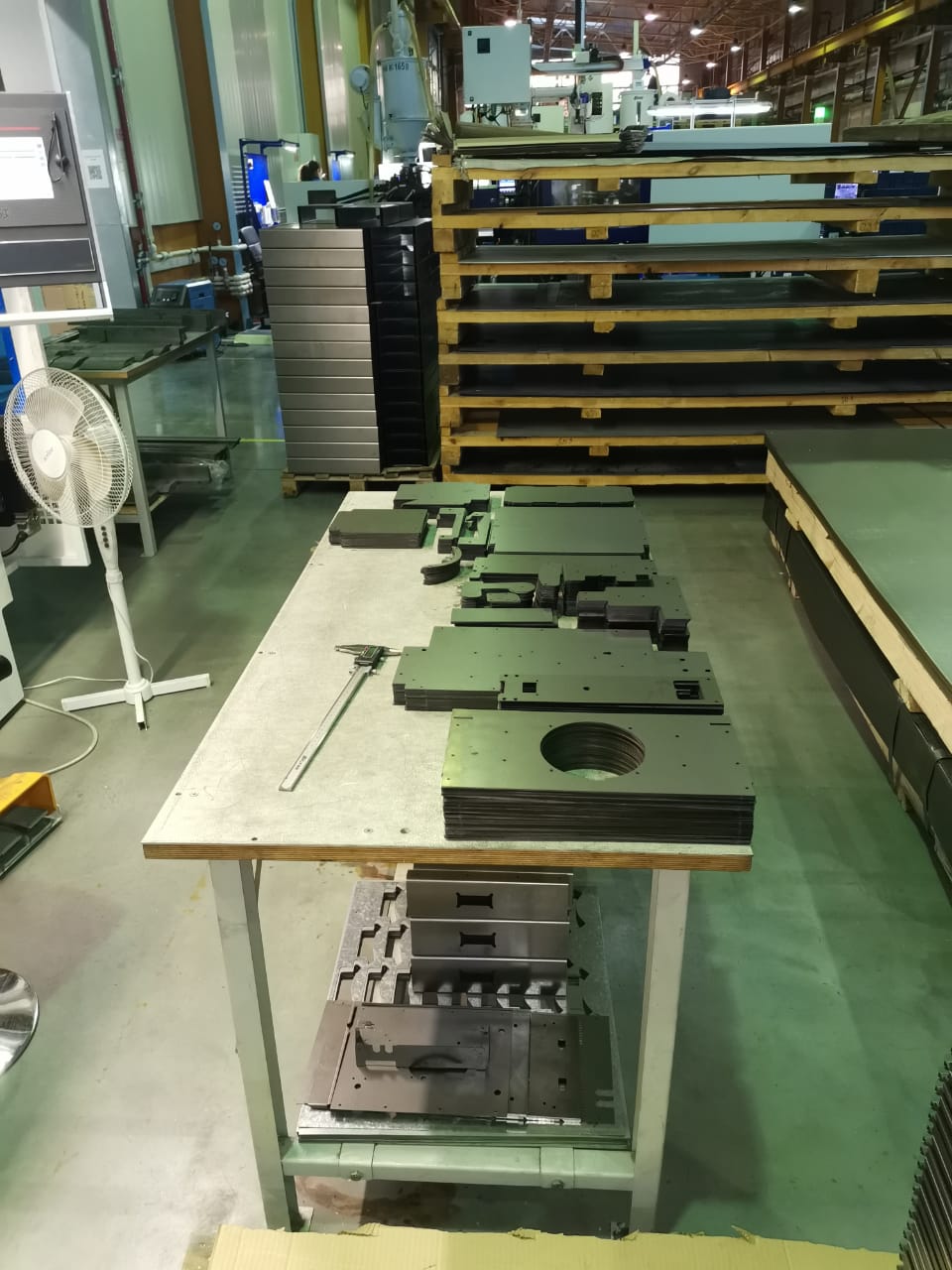

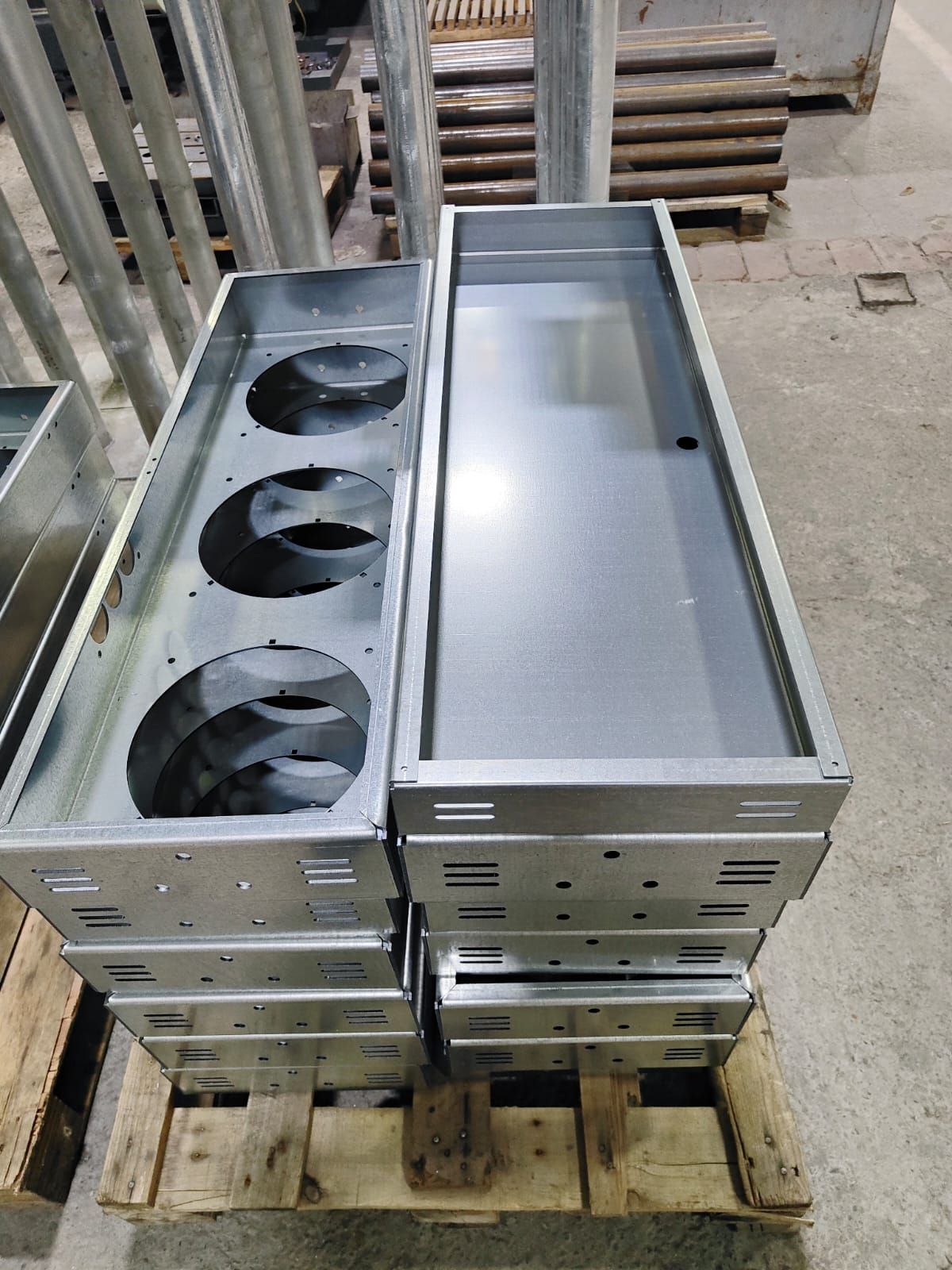

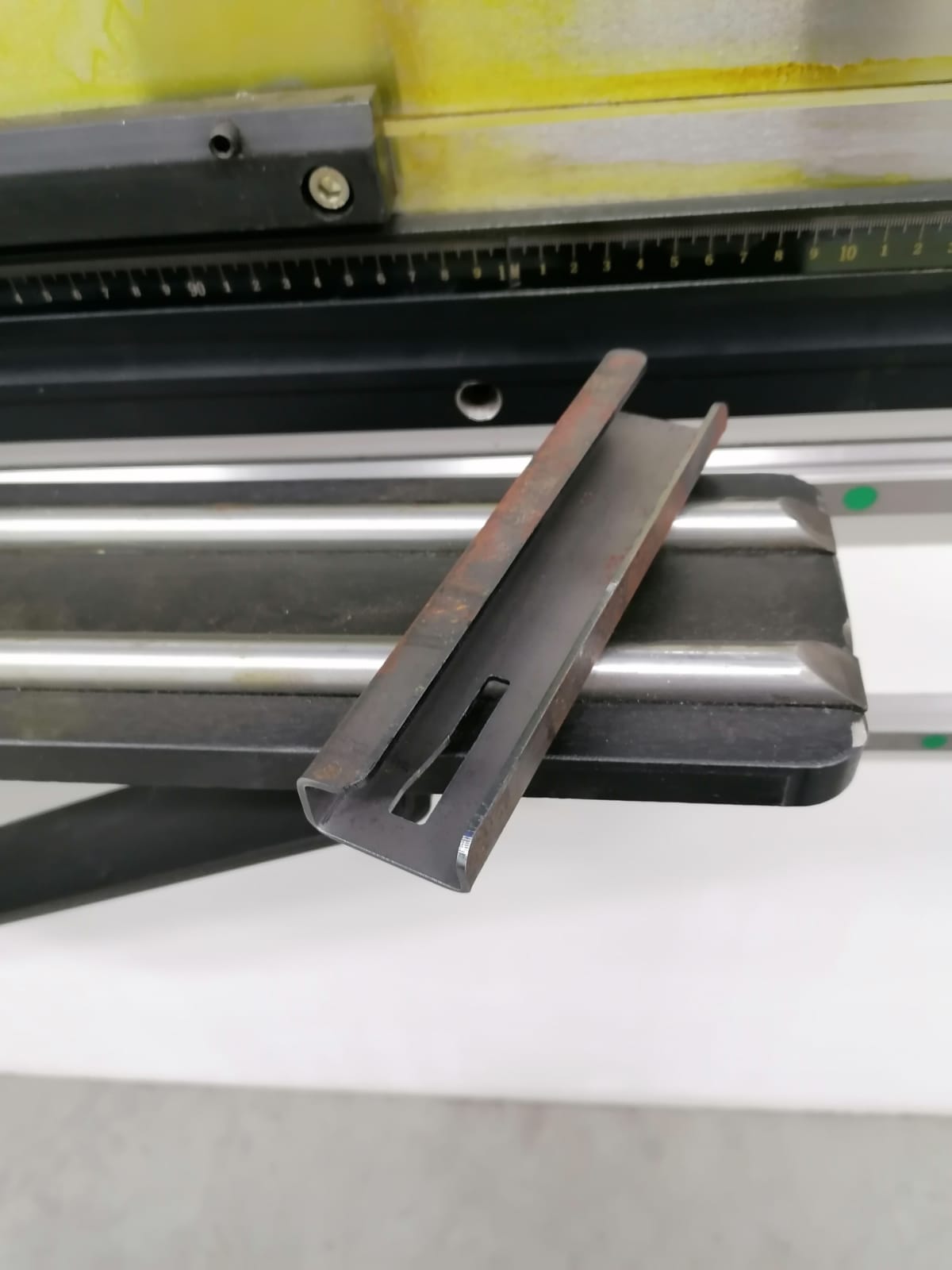

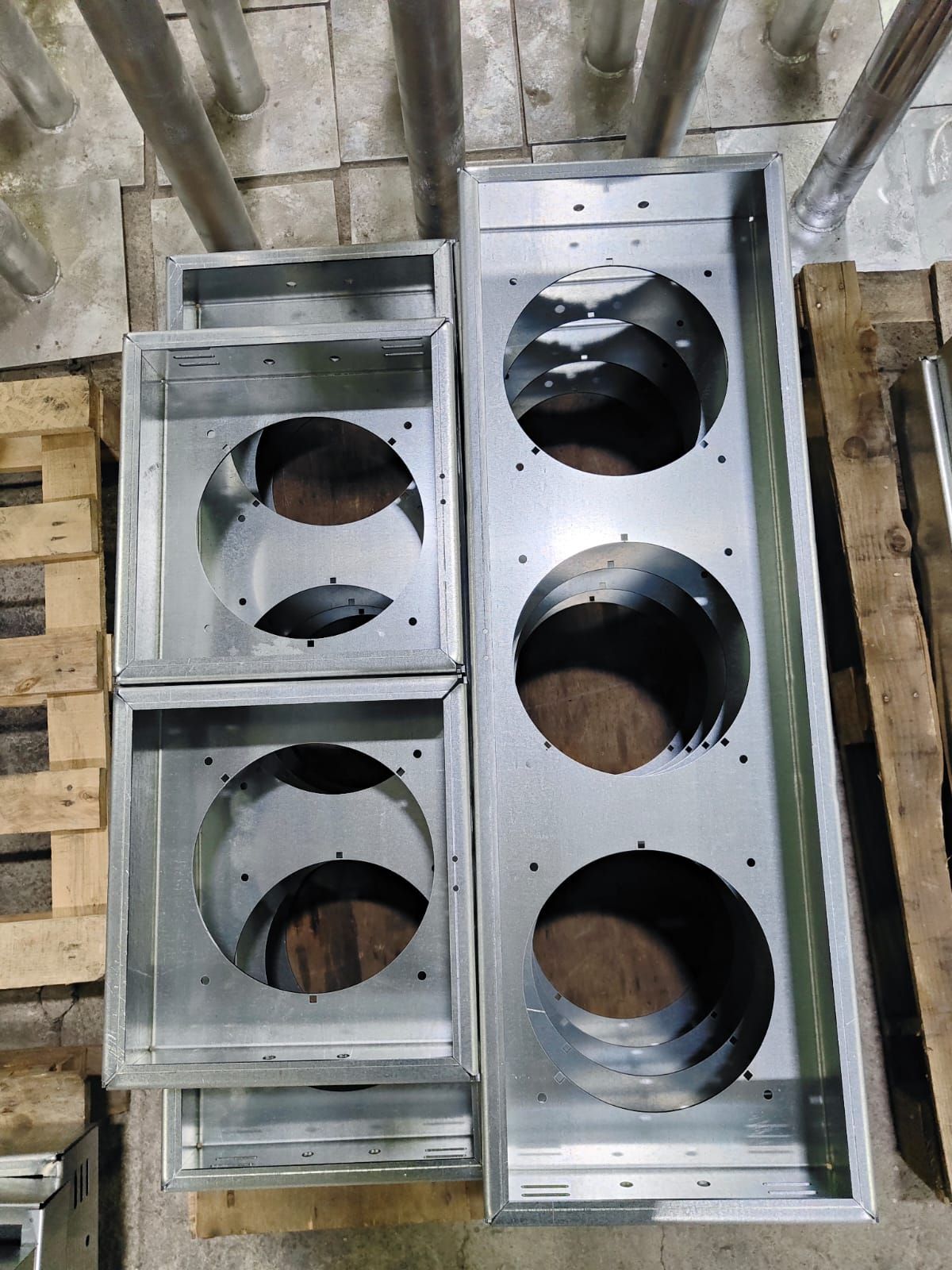

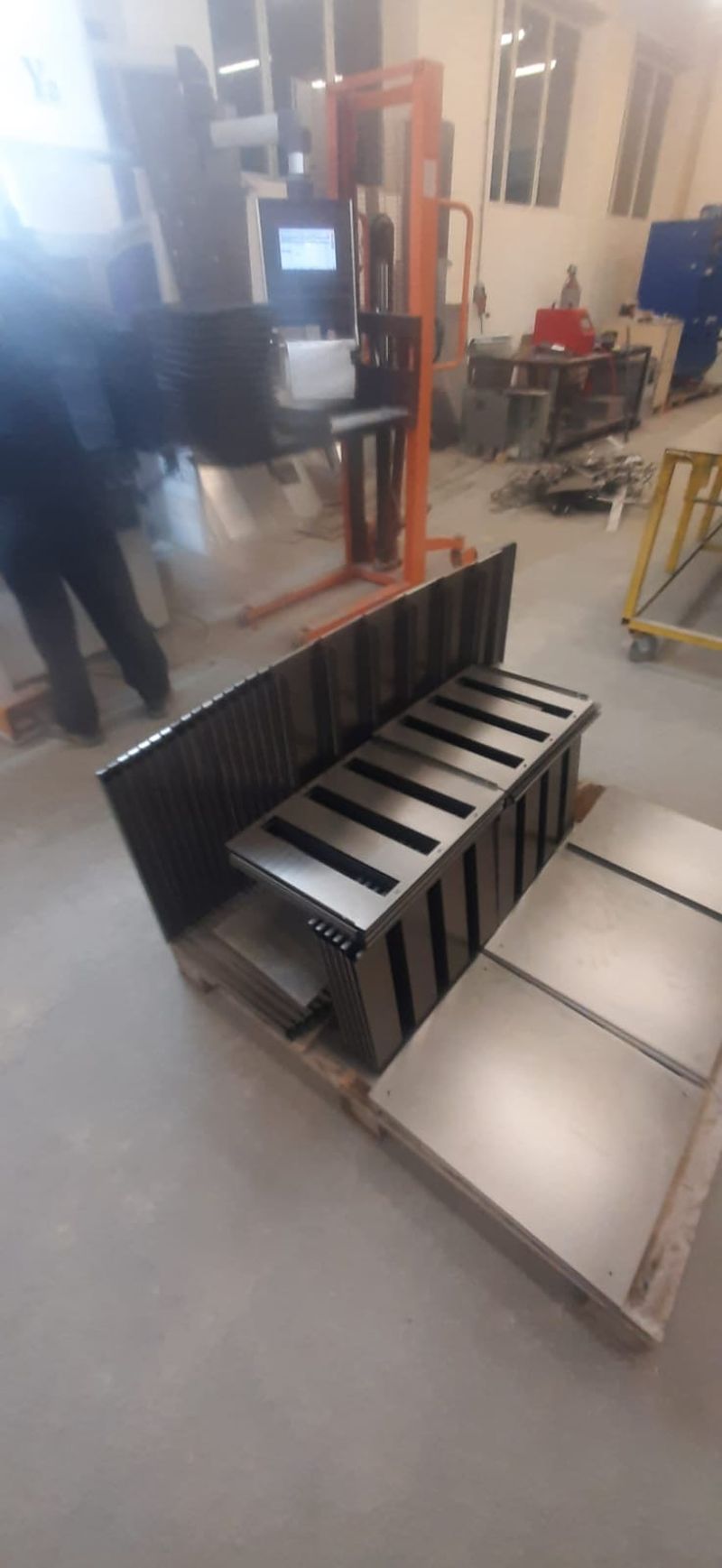

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

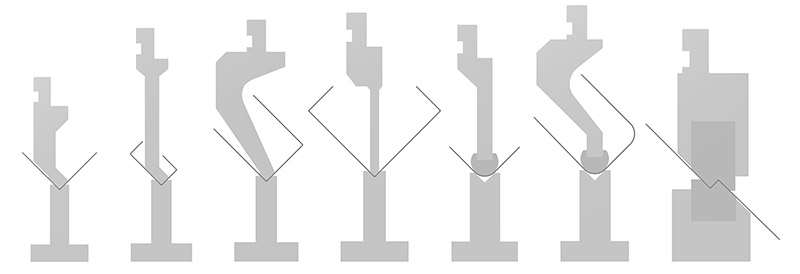

СХЕМА ОБРАБОТКИ:
| | СТАНИНА Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность. |
| | ПРЕССЫ Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды), Cybelec (Швейцария), ESA (Италия). |
| | СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды). |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

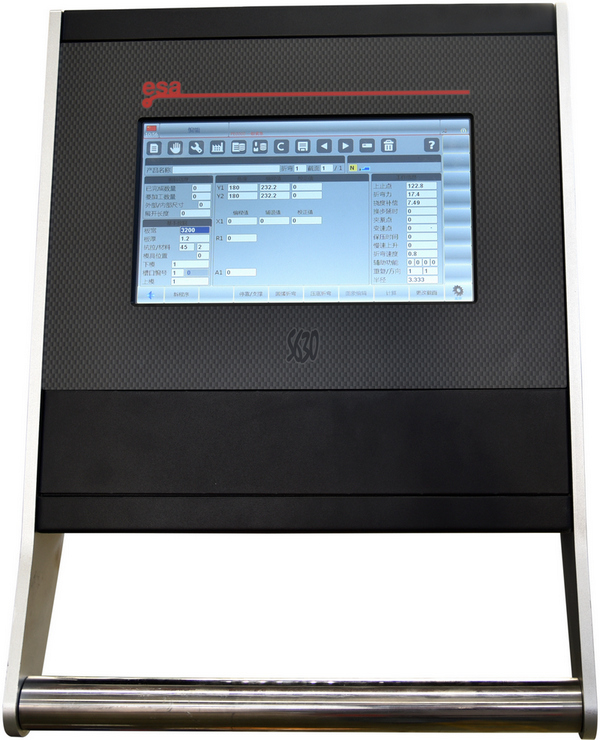

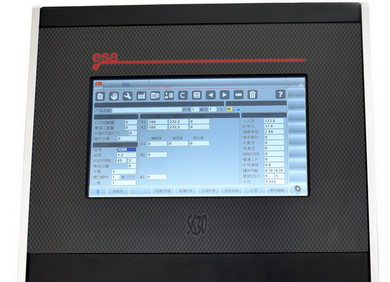

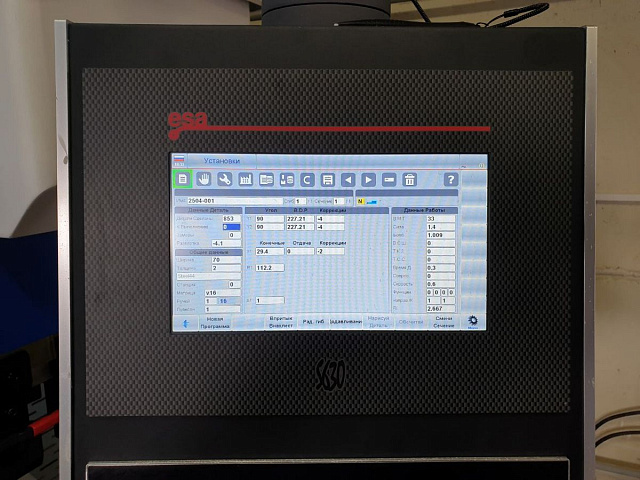

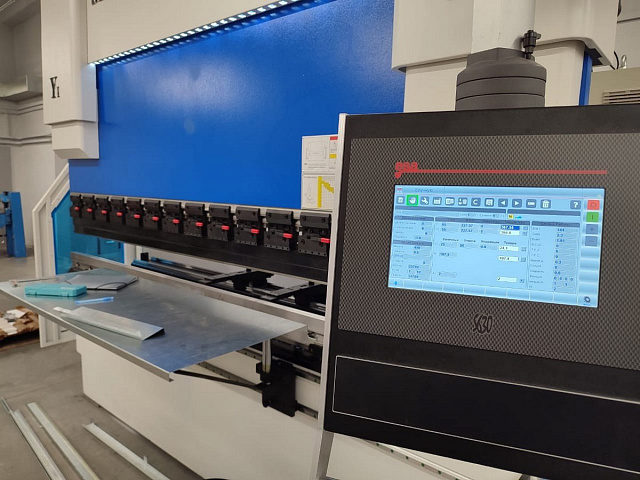

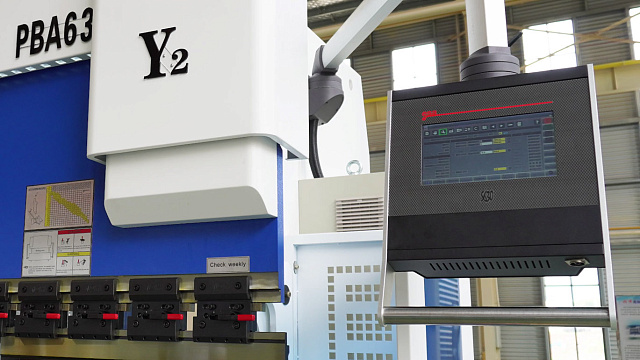

| | СИСТЕМЫ ЧПУ ESA S630 (ИТАЛИЯ)
2D-графика, 10” сенсорный дисплей, поддержка 4-х осей, программное обеспечение симуляции процесса гибки на удаленном ПК. |
| | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СИМУЛЯЦИИ ПРОЦЕССА ГИБКИ
|

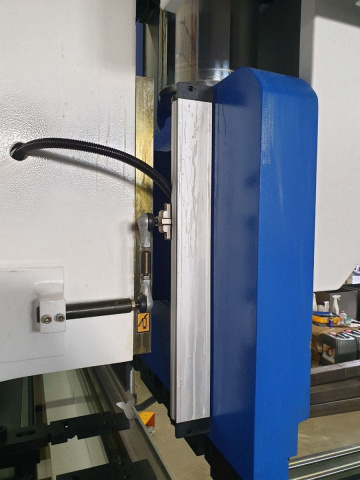

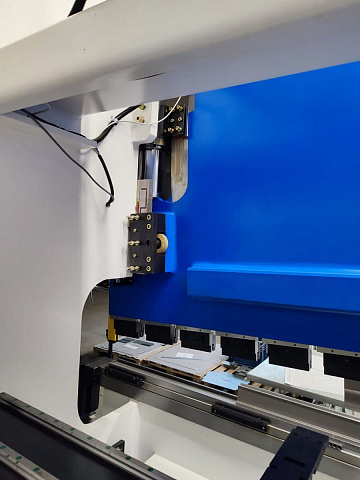

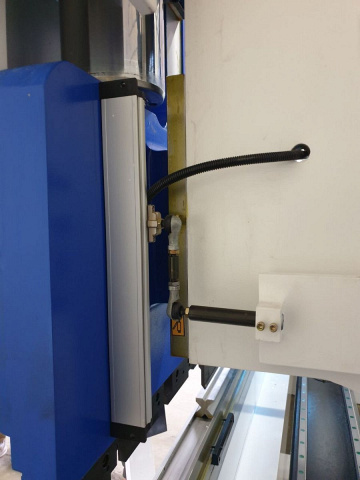

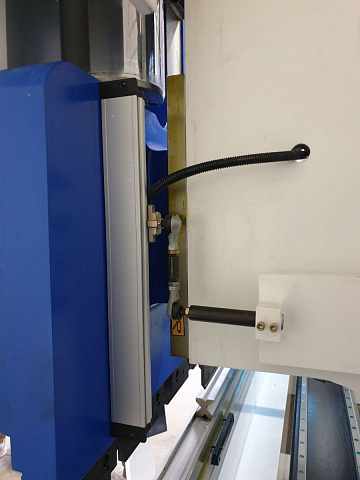

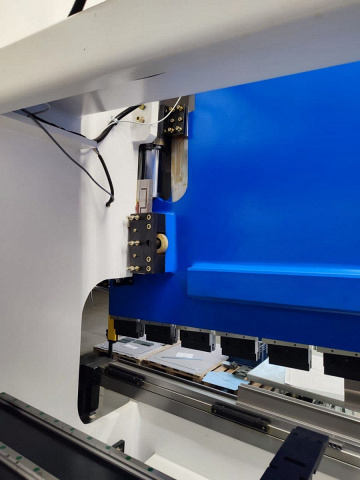

| | ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ СИНХРОНИЗАЦИЯ ОСЕЙ Y1 И Y2 С системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм. |

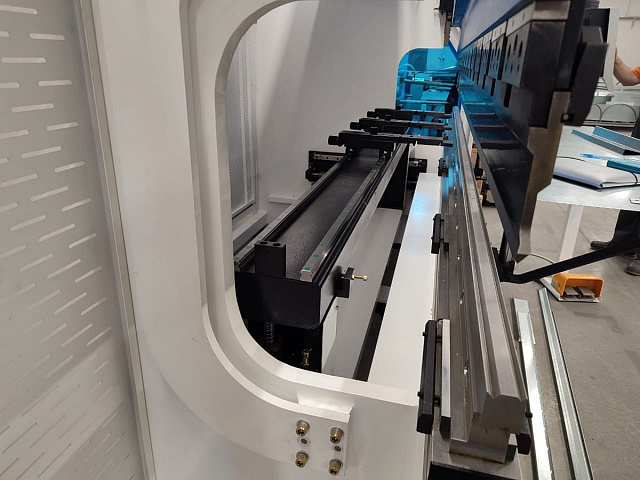

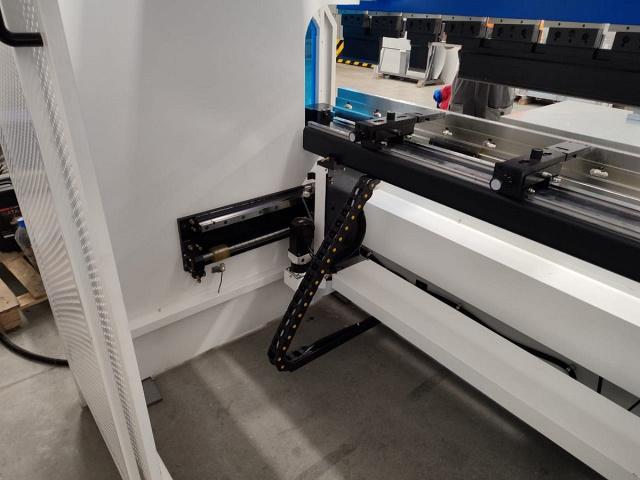

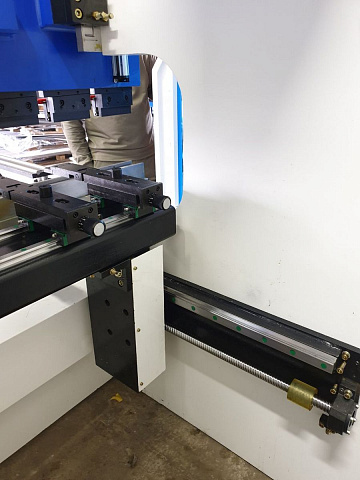

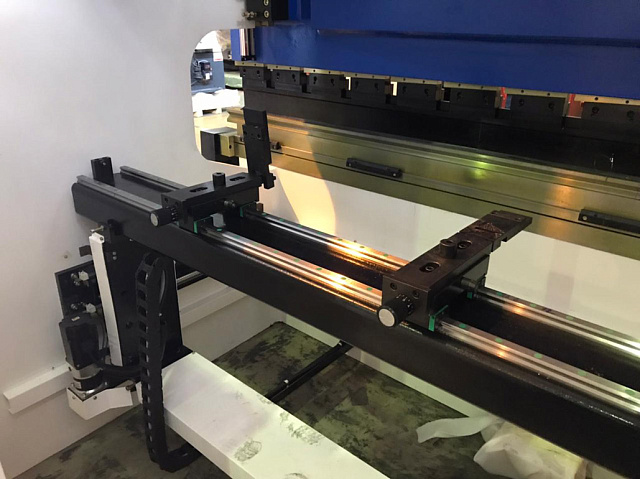

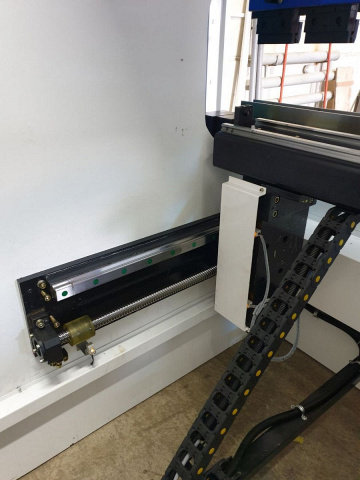

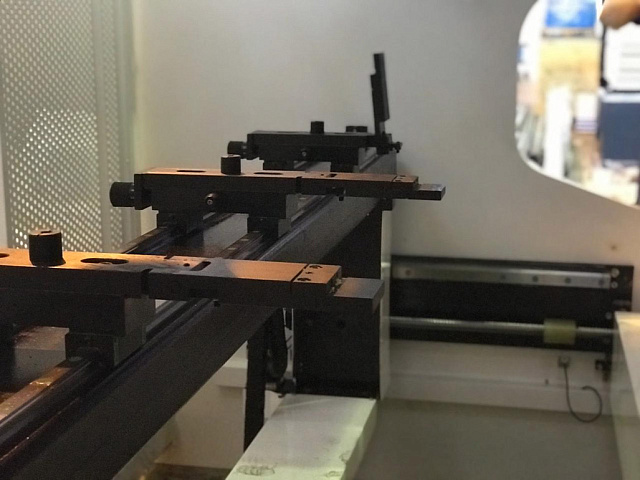

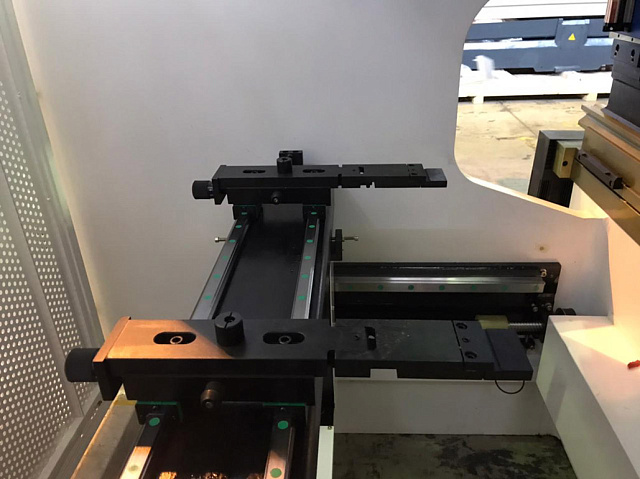

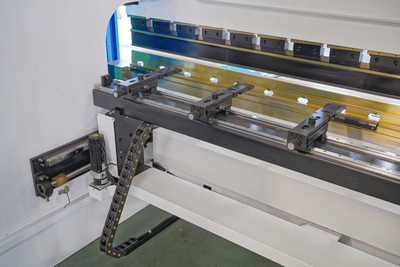

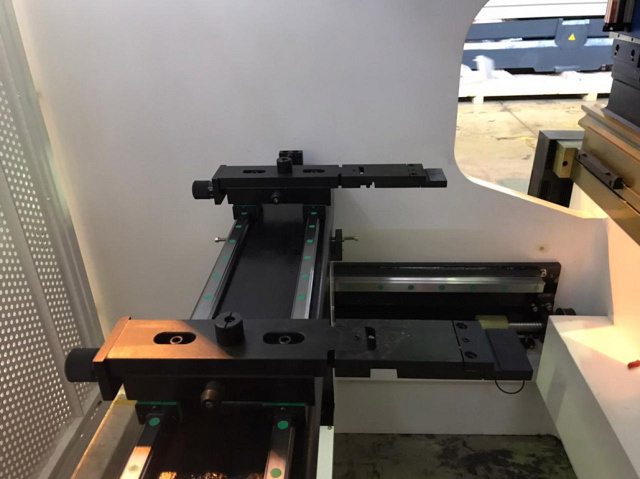

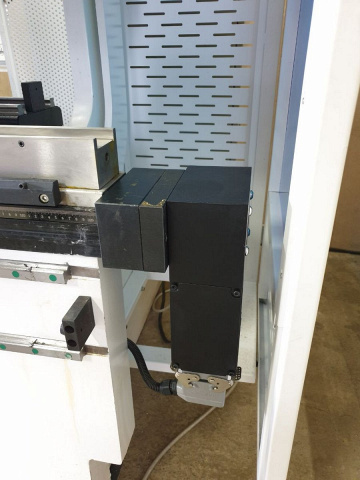

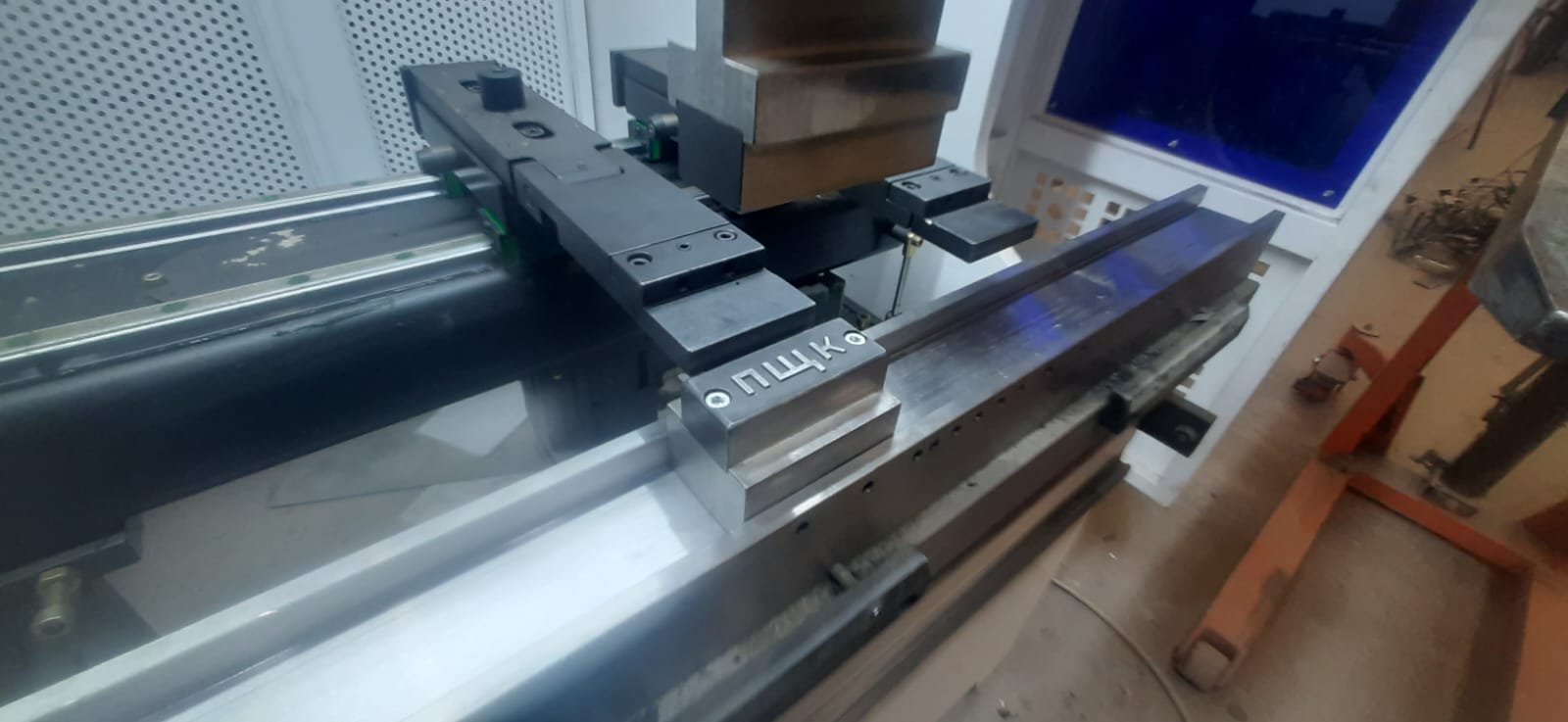

| | ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАДНИЙ УПОР
С автоматическим перемещением по оси X имеет ход 750 мм. Перемещение заднего упора осуществляется по линейным направляющим посредством высокоточной шарико-винтовой пары и сервомотора. Три откидывающихся упорных блока в ручную перемещаются по двум линейным направляющим вдоль балки заднего упора (оси Z), оснащены тремя упорными поверхностями и ручной регулировку по высоте (ось R). Каждый упорный блок оснащен лимбом для точной подстройки по оси X. |

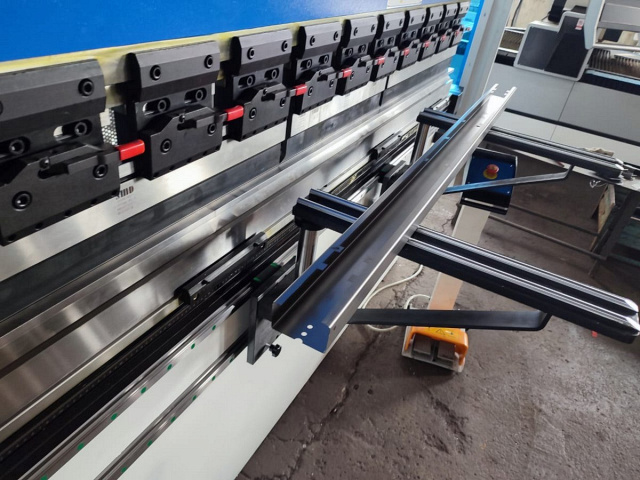

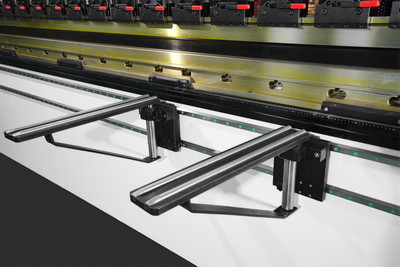

| | ДВА ПОДВИЖНЫХ ПЕРЕДНИХ СУППОРТА, РЕГУЛИРУЕМЫХ ПО ШИРИНЕ И ВЫСОТЕ |

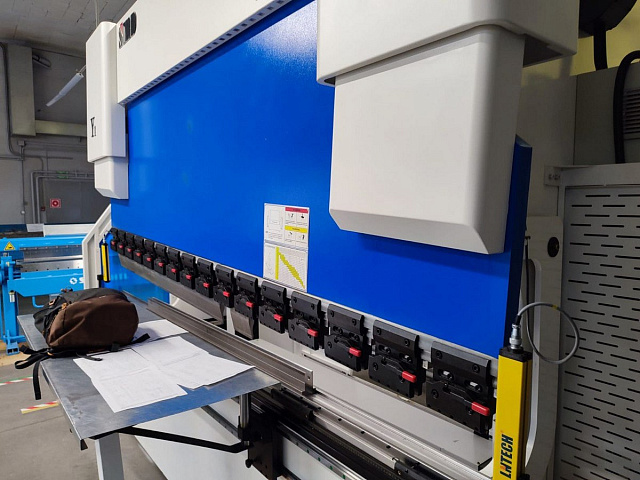

| | КОМПЛЕКТ СЕКЦИОННЫХ ДЕРЖАТЕЛЕЙ ДЛЯ ПУАНСОНОВ С УСТРОЙСТВОМ БЫСТРОГО КРЕПЛЕНИЯ Тип Amada/Promecam. |
| | СТОЛ СКОНСТРУИРОВАН ПОД КРЕПЛЕНИЕ МАТРИЦ ЕВРОПЕЙСКОГО ТИПА, ШИРИНОЙ 60 ММ |
| | ПУАНСОН И МАТРИЦА ИМЕЮТ ИНДУКЦИОННО ЗАКАЛЕННЫЕ ПОВЕРХНОСТИ (HRC 52-58) |

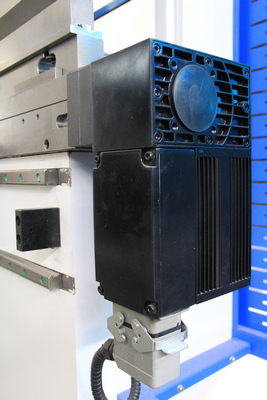

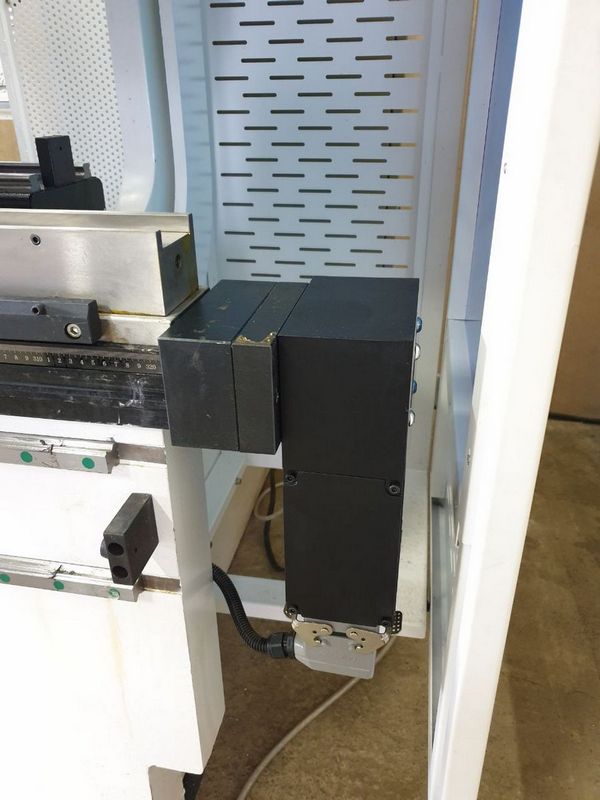

| | МОТОРИЗИРОВАННАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА ВЕРХНЕЙ ТРАВЕРСЫ СТОЛА (БОМБИРОВАНИЕ) ФИРМЫ WILA (НИДЕРЛАНДЫ) |
| | CИСТЕМА КОМПЕНСАЦИИ ПРОГИБА
Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.
|
| | ПОДВЕСНОЙ ПУЛЬТ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНАЯ НОЖНАЯ ПЕДАЛЬ Подвижные боковые ограждения безопасности, снабженные концевыми выключателями.
|
| | ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)
|
| | ГИДРАВЛИЧЕСКИЙ НАСОС SUNNY (США)
|
| | ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ И ПРОПОРЦИОНАЛЬНАЯ ГИДРАВЛИКА От ведущего европейского производителя BOSCH-REXROTH (Германия)
|
| | ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ И СИСТЕМА БЕЗОПАСНОСТИ МАРОК SCHNIEDER (ФРАНЦИЯ)
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

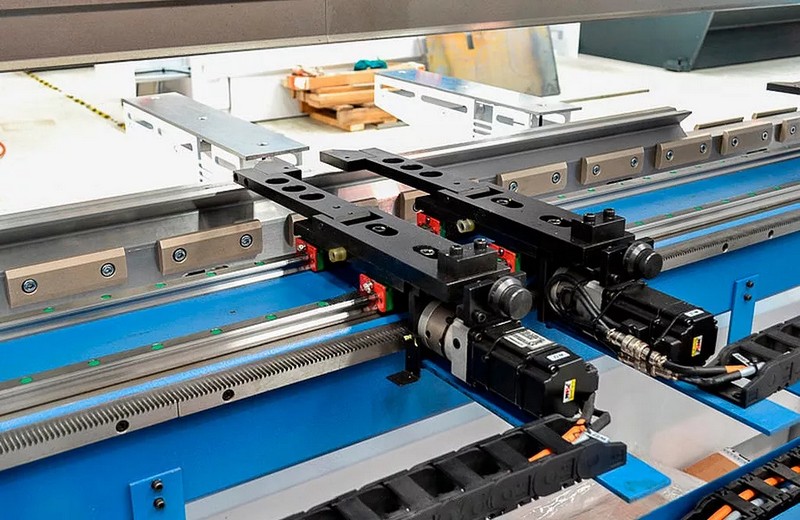

Различные конфигурации задних упоров:
| | - 2 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R)
|
| | - 4 ОСИ УПРАВЛЯЮТСЯ ЧПУ (Х, R, Z1, Z2)
|
| |
- 5 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х, X1, R, Z1, Z2) |
| | - 6 ОСЕЙ УПРАВЛЯЮТСЯ ЧПУ (Х1, X2, R1, R2, Z1, Z2) |
| |
ДОПОЛНИТЕЛЬНЫЕ ПАЛЬЦЫ ЗАДНЕГО УПОРА |
| | ШИРОКИЙ СТОЛ ДЛЯ УСТАНОВКИ МНОГОРУЧЬЕВЫХ МАТРИЦ |
| | ЧПУ: DELEM (НИДЕРЛАНДЫ) / CYBELEC (ШВЕЙЦАРИЯ) / ESA (ИТАЛИЯ)
|
| | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ - ПО «Delem Profile-on-windows» 2D - ПО «Delem Profile-on-windows» 3D - ПО «V - Bend Offline Sofware» 3D |
| | СВЕТОВАЯ СИСТЕМА ЗАЩИТЫ ФРОНТАЛЬНОЙ ЗОНЫ ПРЕССА |
| | ЛАЗЕРНАЯ СИСТЕМА ЗАЩИТЫ РУК ОПЕРАТОРА
|
| УВЕЛИЧЕНИЕ ХОДА ЗАДНЕГО УПОРА | |
| Серия PBA | 40-1300 | 63-2100 | 63-2500 | 63-3200 | 80-2500 | 80-3200 | |
| Номинальное усилие, кН | 400 | 600 | 600 | 600 | 800 | 800 | |
| Рабочая длина | A, мм | 1300 | 2100 | 2500 | 3200 | 2500 | 3200 |
| Расстояние между стойками | B, мм | 1120 | 1650 | 2050 | 2700 | 2050 | 2700 |
| Ход траверсы | C, мм | 150 | 150 | 150 | 150 | 150 | 150 |
| Раскрытие | J, мм | 460 | 460 | 460 | 460 | 460 | 460 |
| Зев | D, мм | 250 | 300 | 300 | 300 | 300 | 300 |
| Ход заднего упора | X ось, мм | 600 | 600 | 600 | 600 | 600 | 600 |
| Габариты | L, мм | 2000 | 2700 | 3100 | 3800 | 3100 | 3800 |
| G, мм | 1500 | 1600 | 1600 | 1600 | 1600 | 1700 | |
| H, мм | 2350 | 2500 | 2600 | 2600 | 2600 | 2600 | |
| Скорость перемещения траверсы | Подвода, мм/с | 200 | 230 | 230 | 230 | 150 | 150 |
| Рабочая, мм/с | 14 | 14 | 14 | 14 | 12 | 12 | |
| Возврата, мм/с | 150 | 150 | 150 | 140 | 130 | 120 | |
| Объем масла, л | 100 | 150 | 170 | 200 | 210 | 230 | |
| Мощность двигателя, кВт | 4 | 5,5 | 5,5 | 5,5 | 7,5 | 7,5 | |
| Вес, кг | 4500 | 5200 | 5800 | 6300 | 6200 | 6800 | |
| Серия PBA | 100-2500 | 100-3200 | 100-4000 | 125-2500 | 125-3200 | 125-4000 | |
| Номинальное усилие, кН | 1000 | 1000 | 1000 | 1250 | 1250 | 1250 | |
| Рабочая длина | A, мм | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 |
| Расстояние между стойками | B, мм | 2050 | 2700 | 3100 | 2050 | 2700 | 3100 |
| Ход траверсы | C, мм | 265 | 265 | 265 | 265 | 265 | 265 |
| Раскрытие | J, мм | 530 | 530 | 530 | 530 | 530 | 530 |
| Зев | D, мм | 450 | 450 | 450 | 450 | 450 | 450 |
| Ход заднего упора | X ось, мм | 600 | 600 | 600 | 600 | 600 | 600 |
| Габариты | L, мм | 3100 | 3800 | 4600 | 3100 | 3800 | 4600 |
| G, мм | 1800 | 1800 | 1800 | 1800 | 2000 | 2000 | |
| H, мм | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | |
| Скорость перемещения траверсы | Подвода, мм/с | 230 | 230 | 230 | 200 | 200 | 200 |
| Рабочая, мм/с | 10 | 13 | 12 | 12 | 12 | 12 | |
| Возврата, мм/с | 120 | 150 | 120 | 120 | 120 | 120 | |
| Объем масла, л | 230 | 250 | 280 | 230 | 250 | 280 | |
| Мощность двигателя, кВт | 7,5 | 7,5 | 7,5 | 11 | 11 | 11 | |
| Вес, кг | 7600 | 8000 | 8500 | 8100 | 9000 | 10500 | |
| Серия PBA | 160-3200 | 160-4000 | 220-3200 | 220-4000 | 250-3200 | 250-4000 | |
| Номинальное усилие, кН | 1600 | 1600 | 2200 | 2200 | 2500 | 2500 | |
| Рабочая длина | A, мм | 3200 | 4000 | 3200 | 4000 | 3200 | 4000 |
| Расстояние между стойками | B, мм | 2700 | 3100 | 2700 | 3100 | 2700 | 3100 |
| Ход траверсы | C, мм | 265 | 265 | 265 | 265 | 265 | 265 |
| Раскрытие | J, мм | 530 | 530 | 530 | 530 | 530 | 580 |
| Зев | D, мм | 450 | 450 | 450 | 450 | 450 | 450 |
| Ход заднего упора | X ось, мм | 600 | 600 | 600 | 600 | 600 | 600 |
| Габариты | L, мм | 3100 | 3800 | 4600 | 3100 | 3800 | 4600 |
| G, мм | 1800 | 1800 | 1800 | 1800 | 2000 | 2000 | |
| H, мм | 2600 | 2600 | 2600 | 2600 | 3200 | 3200 | |
| Скорость перемещения траверсы | Подвода, мм/с | 170 | 170 | 140 | 140 | 120 | 120 |
| Рабочая, мм/с | 12 | 12 | 11 | 11 | 10 | 10 | |
| Возврата, мм/с | 120 | 120 | 120 | 120 | 110 | 110 | |
| Объем масла, л | 350 | 380 | 400 | 420 | 400 | 420 | |
| Мощность двигателя, кВт | 15 | 15 | 18,5 | 18,5 | 22 | 22 | |
| Вес, кг | 11800 | 13200 | 13000 | 14500 | 15000 | 12500 | |
| Серия PBA | 250-5000 | 250-6000 | 300-4000 | 300-5000 | 300-6000 | 400-4000 | |
| Номинальное усилие, кН | 2500 | 2500 | 3000 | 3000 | 3000 | 4000 | |
| Рабочая длина | A, мм | 5000 | 6000 | 4000 | 5000 | 6000 | 4000 |
| Расстояние между стойками | B, мм | 4000 | 4600 | 3100 | 4000 | 4600 | 3100 |
| Ход траверсы | C, мм | 265 | 265 | 265 | 265 | 265 | 265 |
| Раскрытие | J, мм | 580 | 580 | 580 | 580 | 580 | 580 |
| Зев | D, мм | 450 | 450 | 450 | 450 | 450 | 500 |
| Ход заднего упора | X ось, мм | 600 | 600 | 600 | 600 | 600 | 600 |
| Габариты | L, мм | 5600 | 6700 | 4600 | 5600 | 6700 | 4600 |
| G, мм | 2400 | 2400 | 2500 | 2500 | 2500 | 2700 | |
| H, мм | 3200 | 3200 | 3300 | 3300 | 3300 | 3700 | |
| Скорость перемещения траверсы | Подвода, мм/с | 120 | 120 | 120 | 120 | 120 | 120 |
| Рабочая, мм/с | 10 | 10 | 10 | 10 | 10 | 10 | |
| Возврата, мм/с | 110 | 110 | 110 | 110 | 110 | 110 | |
| Объем масла, л | 500 | 550 | 450 | 530 | 580 | 600 | |
| Мощность двигателя, кВт | 22 | 22 | 22 | 22 | 22 | 30 | |
| Вес, кг | 17000 | 20000 | 13000 | 19000 | 22000 | 23000 | |
| Серия PBA | 400-5000 | 400-6000 | 500-4000 | 500-5000 | 500-6000 | |
| Номинальное усилие, кН | 4000 | 4000 | 5000 | 5000 | 5000 | |
| Рабочая длина | A, мм | 5000 | 6000 | 4000 | 5000 | 6000 |
| Расстояние между стойками | B, мм | 4000 | 4600 | 3100 | 4000 | 4600 |
| Ход траверсы | C, мм | 265 | 265 | 300 | 300 | 300 |
| Раскрытие | J, мм | 580 | 580 | 600 | 600 | 600 |
| Зев | D, мм | 500 | 500 | 500 | 500 | 500 |
| Ход заднего упора | X ось, мм | 600 | 600 | 600 | 600 | 600 |
| Габариты | L, мм | 5600 | 6700 | 4600 | 5600 | 6700 |
| G, мм | 2700 | 2700 | 2900 | 2900 | 2900 | |
| H, мм | 3700 | 3700 | 4200 | 4200 | 4200 | |
| Скорость перемещения траверсы | Подвода, мм/с | 120 | 120 | 120 | 120 | 120 |
| Рабочая, мм/с | 10 | 10 | 10 | 10 | 10 | |
| Возврата, мм/с | 110 | 110 | 110 | 110 | 110 | |
| Объем масла, л | 650 | 700 | 700 | 750 | 800 | |
| Мощность двигателя, кВт | 30 | 30 | 37 | 37 | 37 | |
| Вес, кг | 27000 | 35000 | 35000 | 40000 | 45000 | |

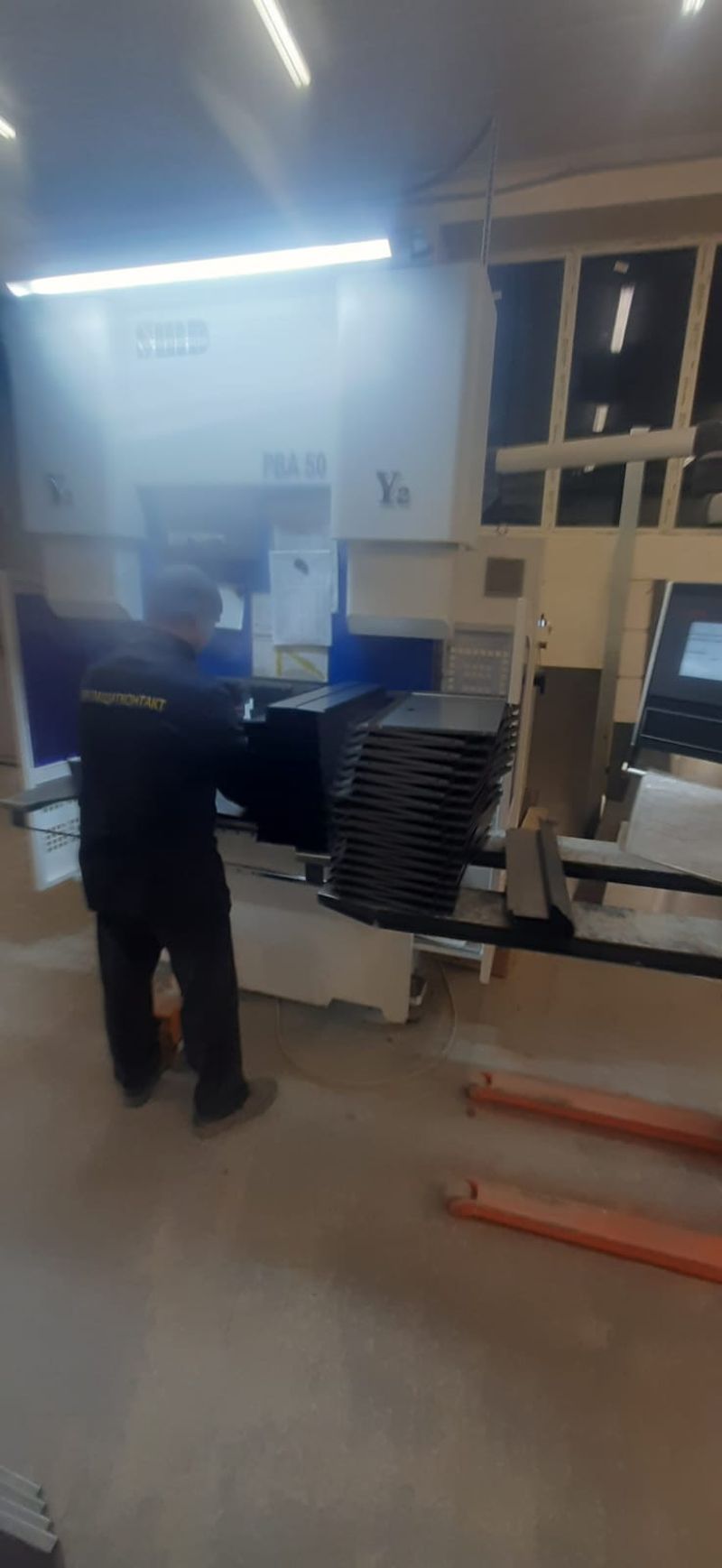

Оборудование хорошее, доволен его работой и качеством.
Вполне устраивает данное оборудование. Ничего отрицательного\r\nсказать не могу.
Данное оборудование прекрасно работает, никаких нареканий не\r\nимеется. Отношусь к компании положительно. С КАМИ мы сотрудничаем уже достаточно давно и в дальнейшем планируем продолжать совместную работу.\r\n

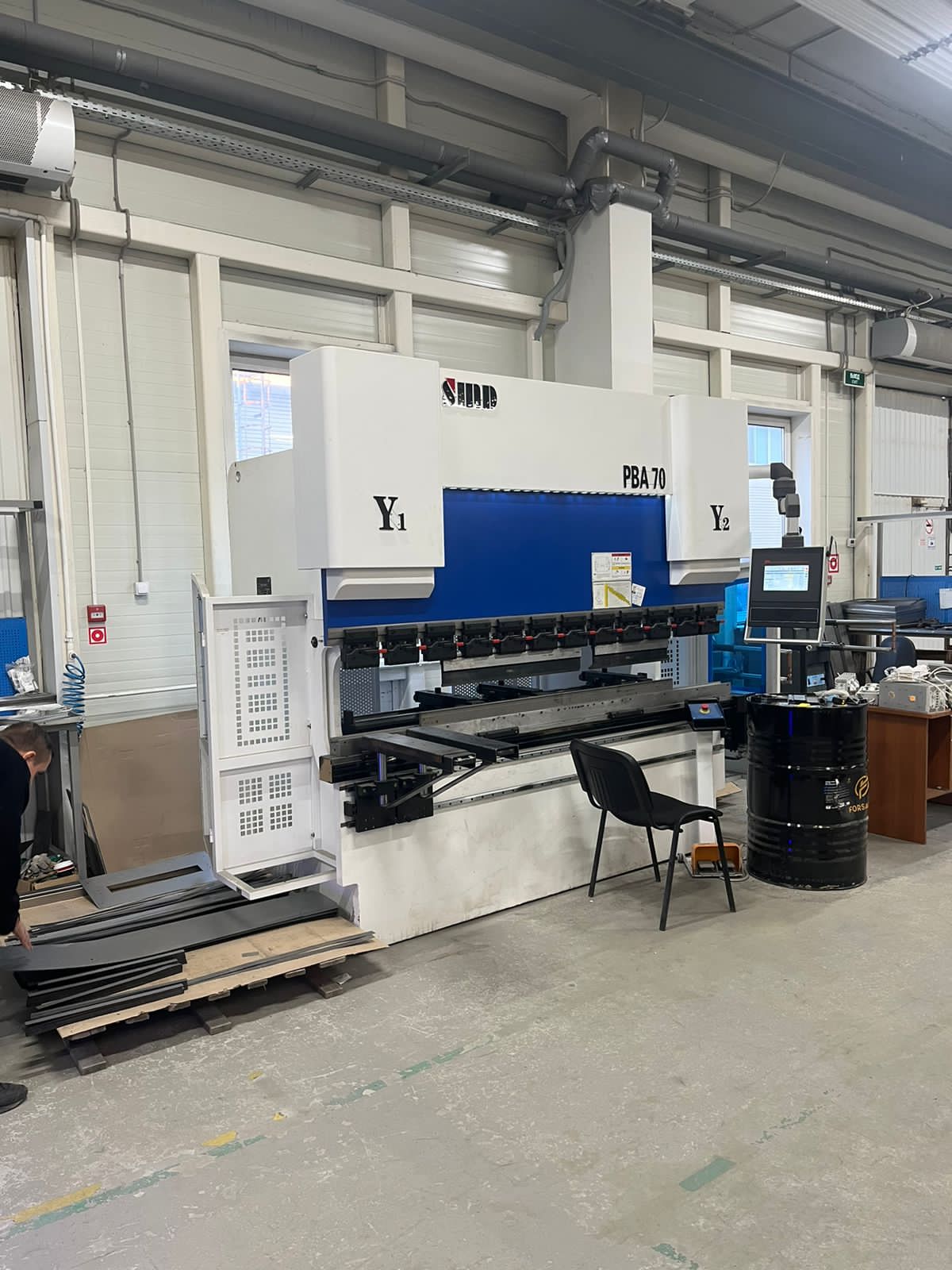

Оборудование приобретено в конце 2012 года. Работает бесперебойно. Нареканий по данному станку за все время эксплуатации не было. Станок выполняет все поставленные нами задачи.
