Фуговальные станки

Фуговальные станки: базовая плоскость и кромка

Фуговальный станок создаёт первую идеально ровную поверхность заготовки — базу, от которой ведётся вся дальнейшая обработка. Поскольку сечение любой черновой доски отклоняется от прямоугольника, сначала строгают одну пласть «в плоскость», а затем по направляющей линейке — смежную кромку под 90°; только после этого деталь можно точно калибровать по толщине на рейсмусовом станке. Принцип работы: передний и задний столы стоят на разной высоте, а разница между ними равна глубине съёма (обычно до 3–5 мм за проход); нож вала снимает слой, и заготовка сходит на задний стол уже строганой пластью, выставленной по окружности резания. Именно поэтому длина столов критична: на массивных столах длиной 2500 мм длинная заготовка ложится на две протяжённые опоры и получается прямой, а на коротких столах станок «копирует» исходную кривизну.

Ножевой вал: прямой, диагональный, спиральный

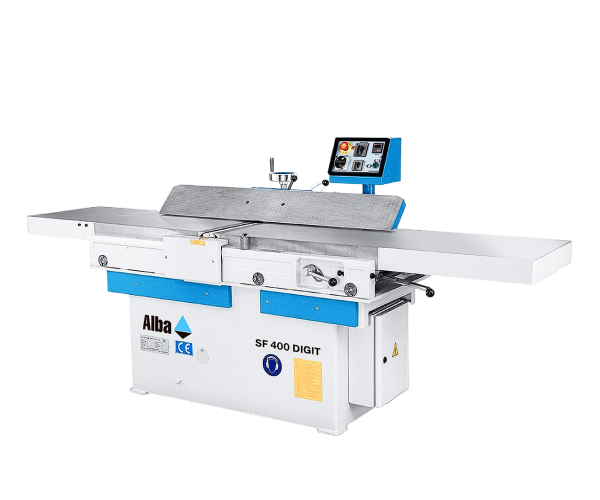

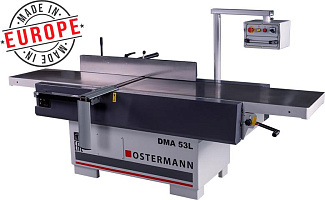

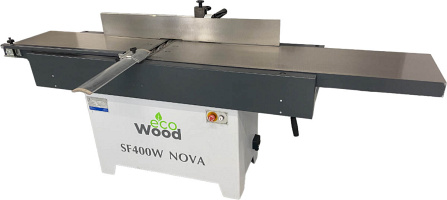

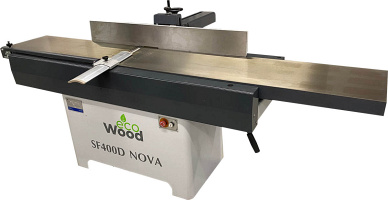

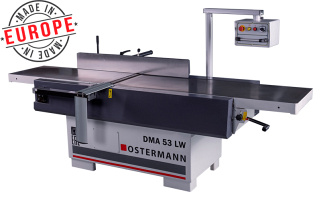

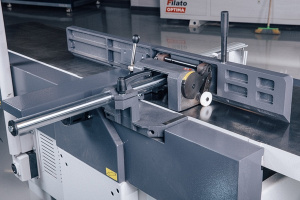

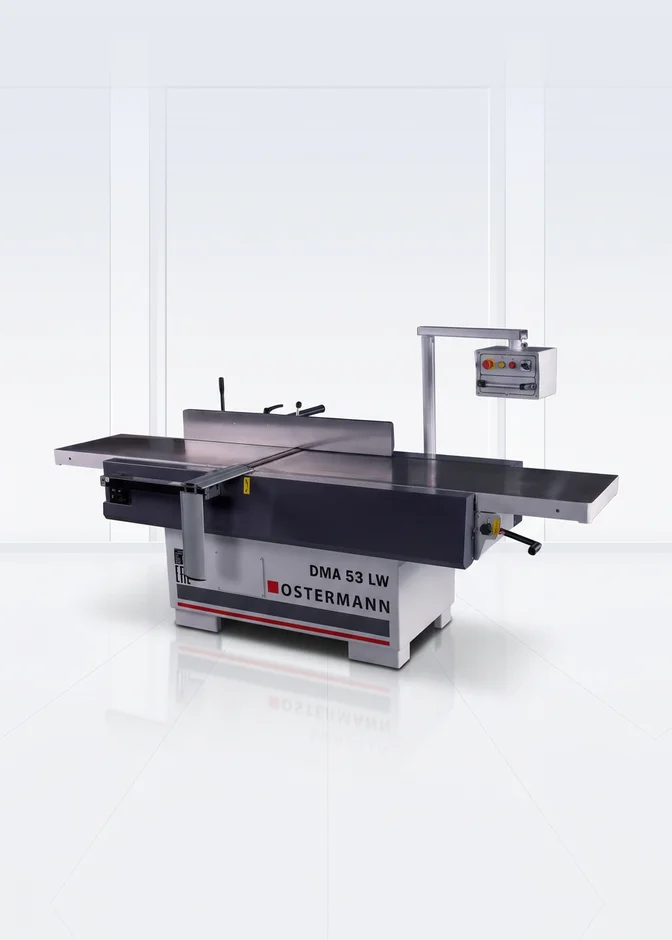

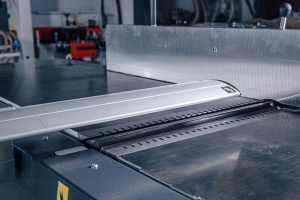

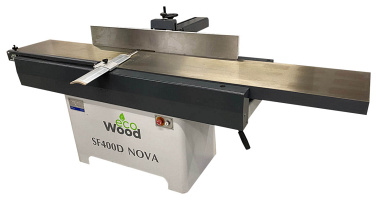

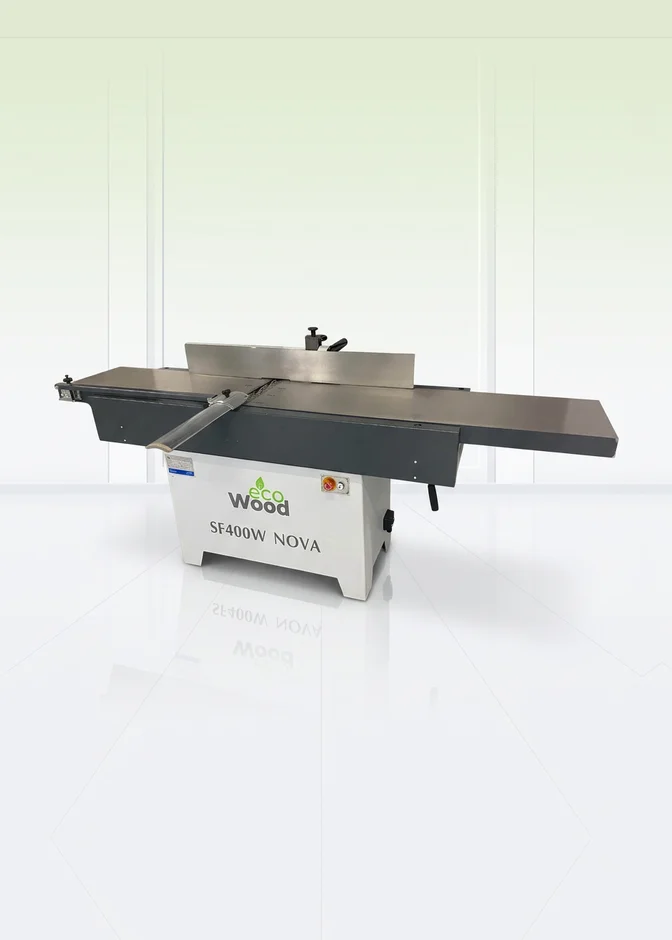

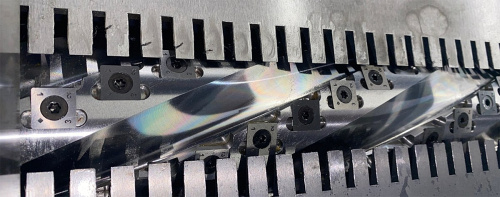

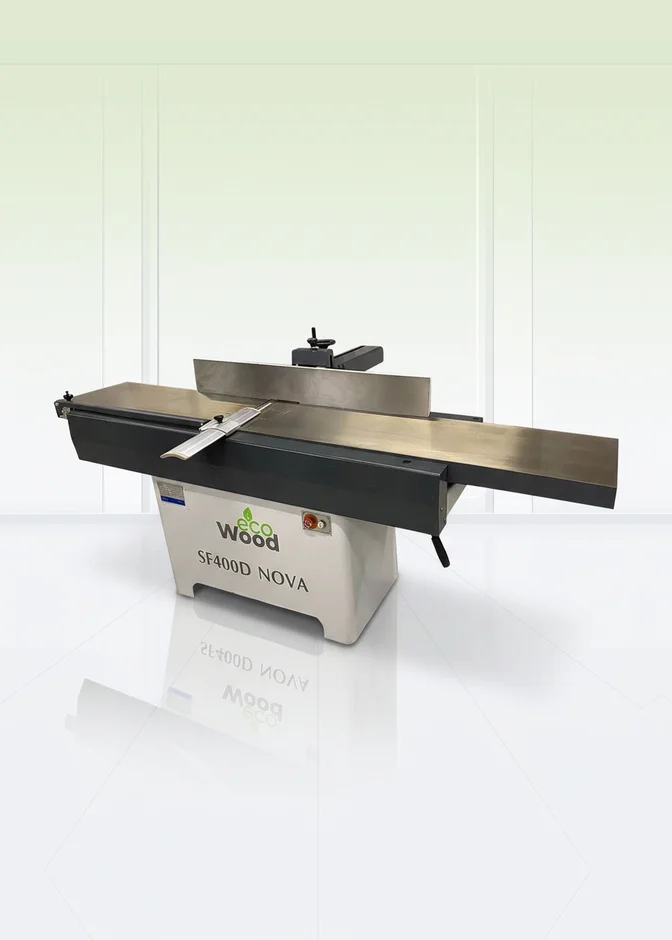

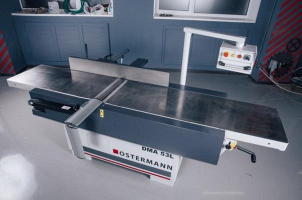

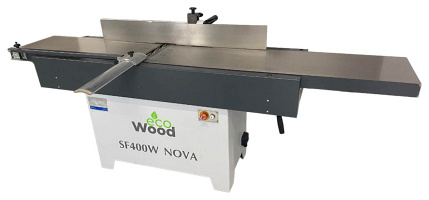

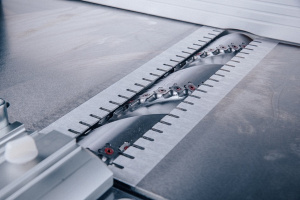

В каталоге представлены три типа вала. Прямой 4-ножевой — классика, ножи перетачивают и балансируют по высоте. Диагональный (наклонный) 4-ножевой вал — фирменное решение серии EcoWood SF …D: ножи стоят под углом, входят в заготовку плавно и режут волокна под косым углом, что исключает «удар» ножей и опережающую трещину, снижает шум и даёт более чистую поверхность на входе и выходе. Спиральный (шейперный) вал серии SF …W набран из твердосплавных поворотных пластин: на SF 400W это 6 спиралей по 16 пластин, на SF 630W — 6 спиралей по 25 пластин, каждая пластина с 4 пронумерованными режущими гранями. Такой вал всегда сбалансирован (ножи нельзя поставить неправильно), почти не шумит, не даёт вырывов на сучках и не требует переточки — грань просто поворачивают. По этому же принципу построены спиральные OSTERMANN DMA 41LW/53LW и ALBA SF 600W Digit с электроподъёмом стола и цифровой индикацией.

Столы, направляющая линейка и аспирация

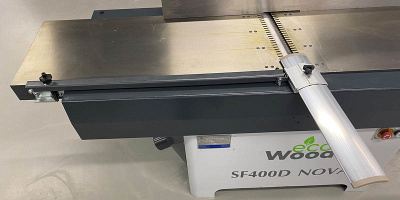

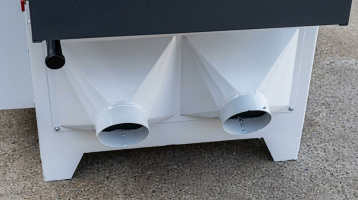

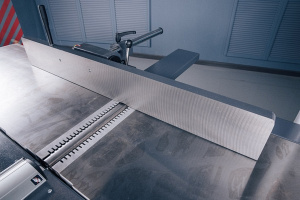

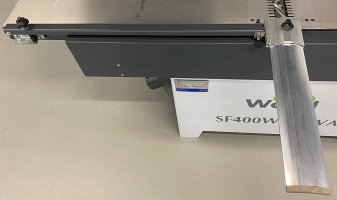

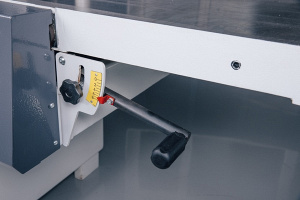

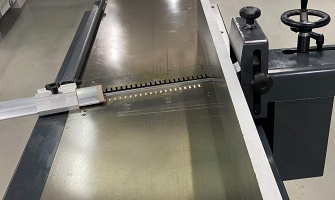

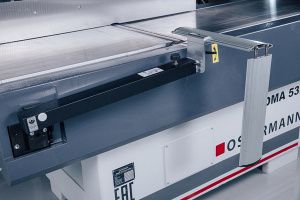

Столы отливают из чугуна с рёбрами жёсткости — масса гасит вибрацию и держит геометрию. Чугунная направляющая линейка перемещается по столу на колёсах (через передачу шестерня-рейка), чтобы не царапать поверхность, и наклоняется до 45° для снятия фаски. Толщину съёма выставляют рычагом по шкале, привод вала — двумя ремнями под защитным кожухом. Зона резания закрыта веерным ограждением по нормам CE, а на старших моделях (SF 630W) кнопки пуска вынесены на подающий стол и добавлена аварийная кнопка у вала. Стружка удаляется через эксгаустерную воронку Ø100 мм на диагональных и Ø120 мм на спиральных станках; для участка нужен аспирационный агрегат производительностью от 3150 м³/ч.

Ширина, подача и тяжёлые заготовки

Ширина фугования одиночных станков в каталоге — 410 и 630 мм (на рынке класс перекрывает 440–1300 мм). Подача при фуговке ручная — оператор ведёт заготовку сам, прижимая её к столу и линейке; для повышения производительности станок можно оснастить автоподатчиком со скоростью 6–18 м/мин, который прижимает деталь роликами и держит постоянную скорость. Для домостроения и бруса есть тяжёлые модели вроде Beaver 640, строгающие профилированный брус сечением до 400×300 мм. Если объём небольшой и важно сэкономить место, фуговку и рейсмусование объединяют в одном корпусе — это фуговально-рейсмусовые станки с подъёмным столом и общим валом.

Место в цепочке и подготовка

Фуговка — первый механический передел: база → калибровка по толщине на рейсмусе → раскрой на круглопильных станках → профилирование на четырёхсторонних. Прямые ножи периодически перетачивают на заточном оборудовании и обязательно балансируют по высоте: разновысокие ножи дают волнистость, тупые — прижоги и ворс. Спиральные пластины не точат — поворачивают на новую грань. Диагональный и спиральный валы заметно выигрывают на свилеватой и сучковатой древесине, где прямой нож скалывает волокно.
