Фрезерный обрабатывающий центр IRONMAC IMU-5X 800

Поделиться
Цена по запросу

При покупке 5-ти осевых станков в подарок идет:

- Обучение в ЦТО для 2-х человек
- Шеф-монтаж и инструктаж
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 24 месяца
Самая большая
IRONMAC
Китай
Модели серии:
IMU-5X 800 IMU-5X 800 EVO

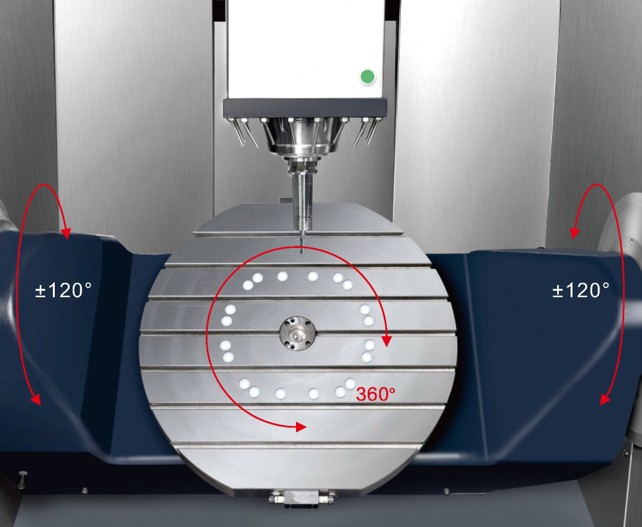

Тип 5-ти осевой обработки: наклонно-поворотный стол

Размер рабочего стола: Ø 800 мм

Мощность: 18/22; 15,5/21,7 кВт

Вес: 17 000 кг

Преимущества
  • Русскоязычная система ЧПУ H-CNC
  • Инструментальный магазин до 60 позиций
  • Система измерения инструмента контактного типа
  • Система измерения детали OMP40
  • Поворотно-наклонный стол с редукторным приводом + энкодер Heidenhine - точность позиционирования 8 сек.
  • Оптические линейки Heidenhine по осям X / Y / Z - точность позиционирования 8 мкм
Назначение

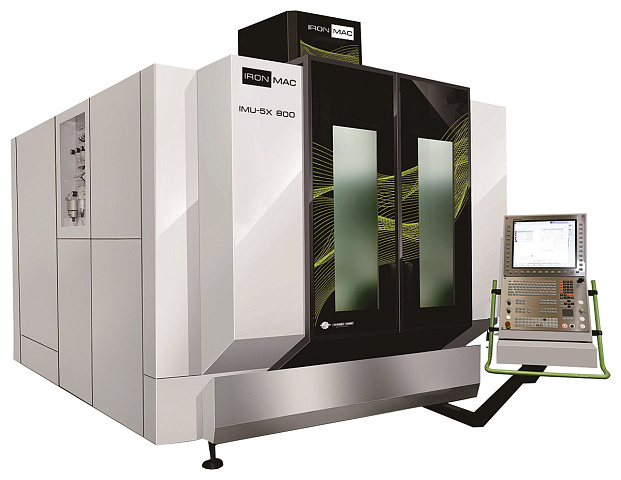

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 предназначен для высокоточной комплексной обработки* корпусных и деталей типа тел вращения с пяти сторон за один установ с максимальной производительностью до 550 см3/мин.


* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). На станке выполняются фрезеровка, нарезка резьбы, сверление и расточка.

Модель IMU-5X 800 - станок вертикального типа, оснащенный наклонно-поворотным столом и высокоскоростными шпинделями до 20 000 об/мин. Обеспечивает обработку полного цикла, после которой деталь не нуждается в дальнейшей доработке, что позволяет увеличить производительность предприятия и сократить себестоимость продукции.

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 рассчитан на работу в следующих сферах металлообработки:

  • машиностроение (включая агротехническое, опытное и исследовательское);
  • производство инструментов и пресс-форм;
  • контрактное изготовление деталей, оснастки для производства пластика, деталей для аэрокосмической промышленности и компонентов автомобильной отрасли;
  • энергетическая промышленность;
  • судостроение;
  • железнодорожная промышленность.
Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Изготовление пресс-форм и штампов высокого качества

Конструктивные особенности

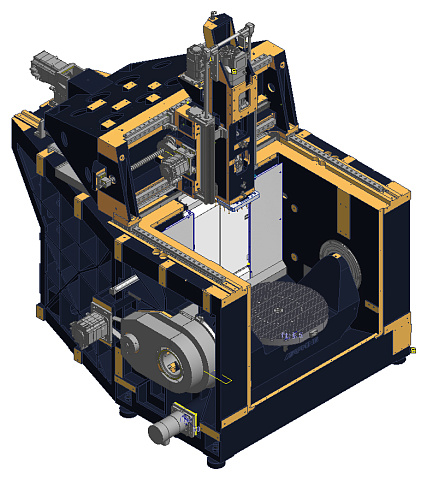

  • Цельнолитой портал с большим пролетом и прочной опорой;
  • Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X / Y / Z 7 м/с2;
  • Стандартное разрешение оптических линеек HENDEHAIN 0,01 мкм для трех осей X / Y / Z;
  • Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка.

Суппорт по оси Y перемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений.

Конструкция станины проектируется методом конечных элементов FEA.

Ось Z.

Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются.

Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом до 200 Нм.

Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт. Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка.

Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации.

  • Чугун марки «Mehanite» с высокими техническими характеристиками, вторичная закалка и естественное старение в течение более полугода для обеспечения снятия внутренних напряжений и обеспечения стабильности станины станка;
  • Точный анализ методом конечных элементов и технология динамической оптимизации;
  • Многоточечная система смазки эффективно производит смазку элементов линейного перемещения, обеспечивая заданную точность и продлевает срок службы станка.

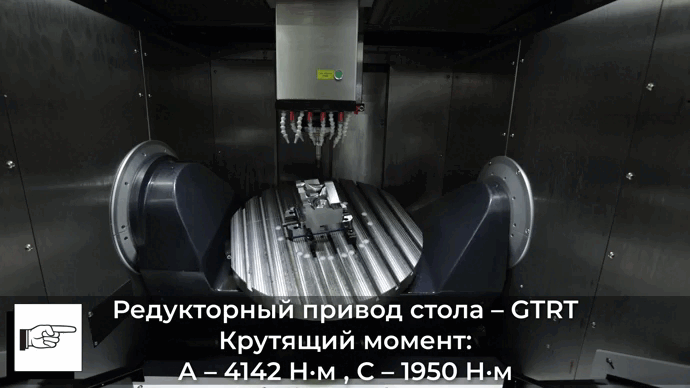

Поворотный стол GMU-800 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными поворотными приводами она обеспечивает более высокий выходной крутящий момент, более высокую жесткость, стабильность и точность вращения.

  • Запатентованная технология предотвращения люфта зубчатых передач;
  • Энкодер HENDENHAIN в стандартной комплектации для оси A/C;
  • Крутящий момент оси A - 4142 Нм, крутящий момент оси C - 1950 Нм;
  • Высокий крутящий момент, низкое энергопотребление;
  • Высокая точность, длительный срок службы;
  • Максимальная нагрузка 800 кг;
  • Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью;
  • Технология шлифования зубчатых колес по DIN5;
  • Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

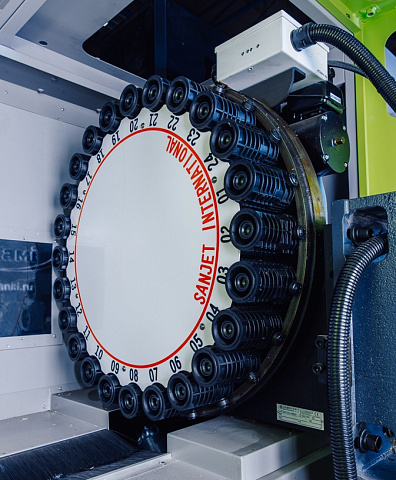

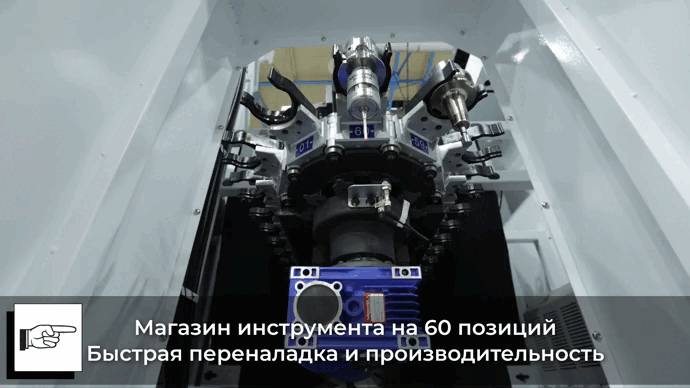

Инструментальный магазин на 24 позиции SUNJET Тайвань.
Инструмент весом до 8 кг, время смены инструмента 2,5 сек.
* Опционально возможно расширение до 30, 48, 60 позиций.

На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE.

*Опционально устанавливается масляное.

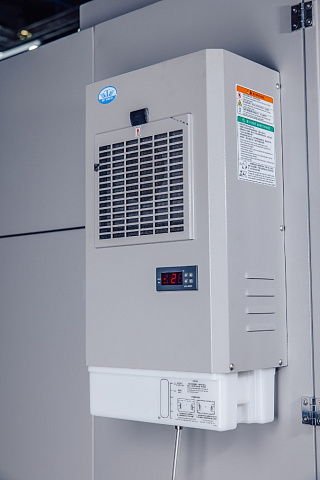

Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

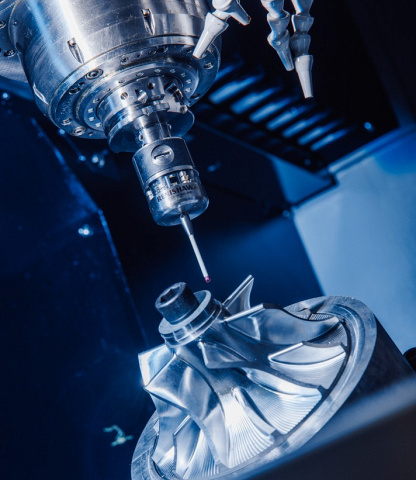

В стандартной комплектации станок оснащен системой измерения детали RENISHAW.

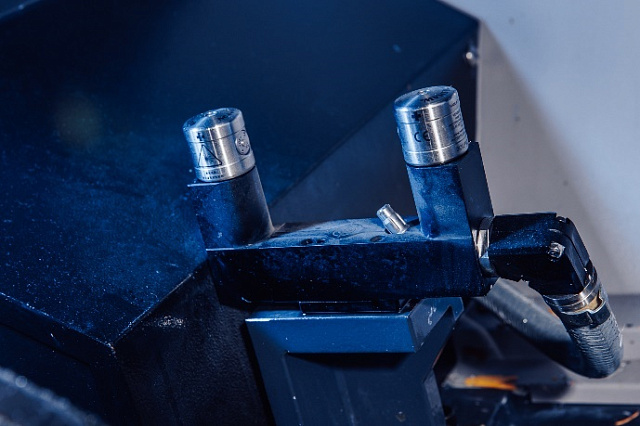

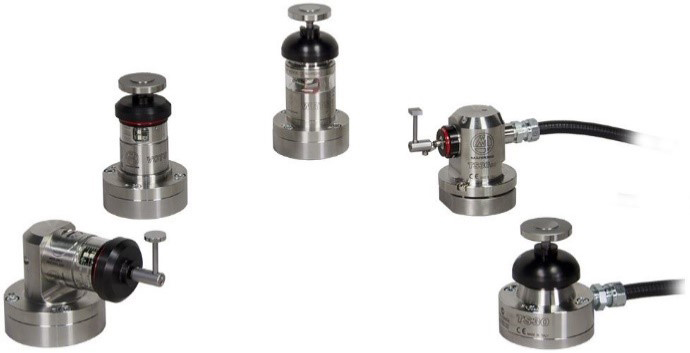

В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями:

  • автоматического измерения длины инструмента;
  • износа инструмента;
  • обнаружения / отсутствия инструмента.

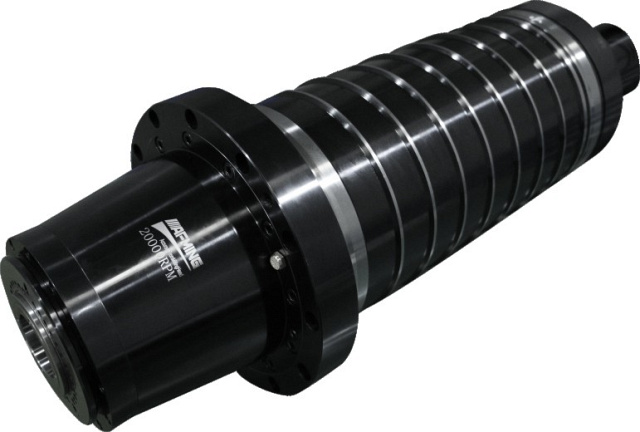

SUPER POWER мотор-шпиндель.

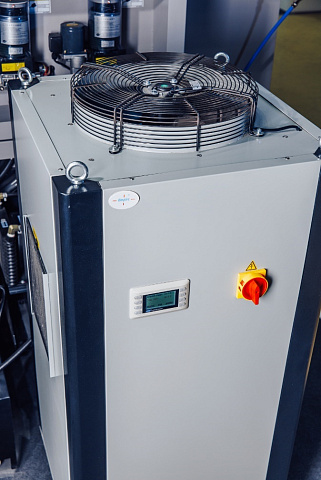

Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя.

Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод.

Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.

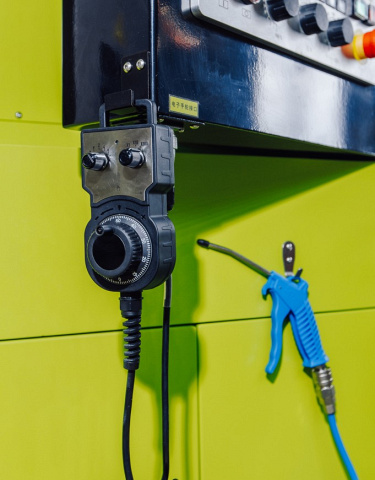

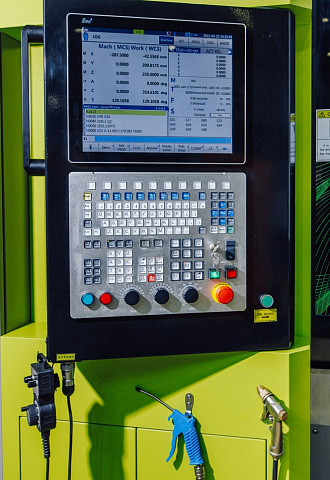

  • 5 - 32 оси управления;
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально);
  • Внешний модуль ПЛК и ввода-вывода;
  • Поддержка NCUC, протокола шины Ethercat;
  • 5 одновременно управляемых осей;
  • 5-осевая функция RTCP;
  • Автоматическая калибровка по 5 осям;
  • Поддержка двухканального управления (опционально);
  • Материал: панель из алюминиевого сплава;
  • Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;
  • Сплайн-интерполяция;
  • Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
  • Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
  • Видеокарта: Intel HD Graphics 5500;
  • USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;
  • Жесткий диск: 128G;
  • Системная память: 8G, максимальное расширение до 16G;
  • Сеть: 2 порта LAN.

Система оснасток HSK была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.

Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.

Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

DIN 69893-1:

  • Патрон изготовлен из жаропрочной стали;
  • Термообработан до 54-2 HRC;
  • Для инструмента из быстрорежущей стали и твердого сплава;
  • Под хвостовик с допуском h6;
  • Точная балансировка с помощью балансировочных болтов.

Важнейшие свойства HSK-A63:

  1. Биение < 0,003 мм;
  2. Высокое усилие зажима, благодаря глубокому зажиму в зажимном отверстии;
  3. Короткая фаска;
  4. Динамичная форма: усиленный хвостовик для длинных термопатронов;
  5. Резьбовые отверстия для балансировки болтами.
Комплектация
Стандартная
  • HNC-848D;
  • 5-осевой пакет калибровки.
  • 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;
  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.

26 шт. магазин – зонтик Тайвань.

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

X, Y, Z - линейки HEIDENHAIN;
A, C - линейки HEIDENHAIN;

X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации
Дополнительная
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.

21 позиции инструмента - манипулятор.

Контактный датчик инструмента
Винтовой стружечный конвейер
Сепаратор СОЖ
Подача СОЖ через шпиндель 50 / 70 бар
Уловитель масляного тумана
Датчик открытия/закрытия фронтальной двери
Параметры рабочей зоны

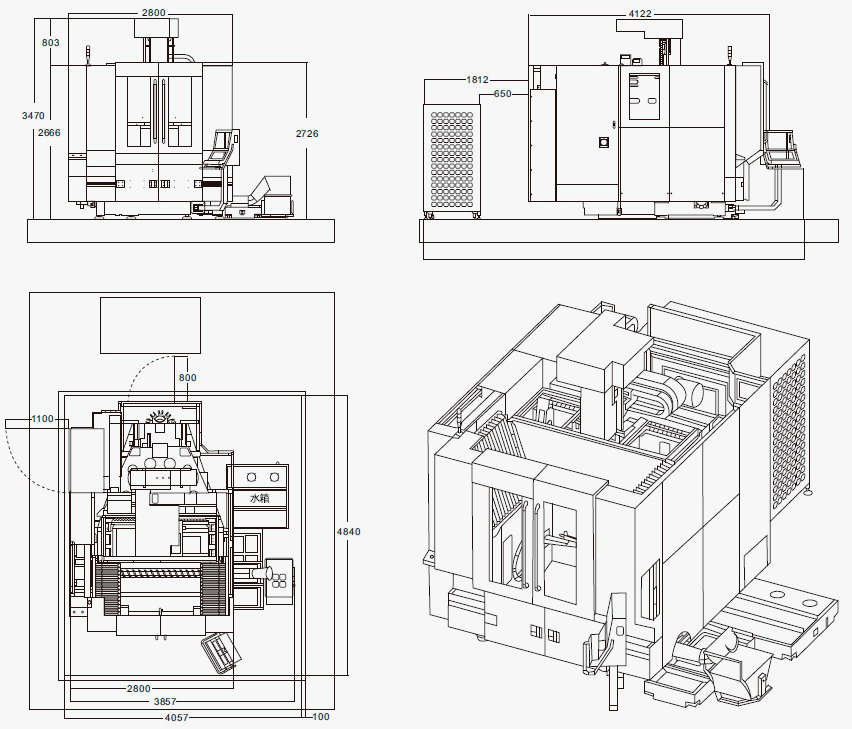

Габаритные размеры

Варианты шпинделей

Диаграмма момента и мощности - 15 000 об/мин, HSK-A63*

*стандартная комплектация
