Цена по запросу
Стоимость ШМР: от 350 000 ₽
Тип 5-ти осевой обработки: наклонно-поворотный стол
Размер рабочего стола: Ø 300 мм
Мощность: 7,5 / 11 кВт
Вес: 6000 кг
Преимущества
- Шпиндель 16 000 об/мин с охлаждением
- Нагрузка на рабочий стол 80 кг
- Подача СОЖ в зону резания
- Роликовые направляющие
- Система измерения детали и инструмента
- ЧПУ SYNTEC 220MA-5 (полные 5 осей)
О товаре
Характеристики
Артикул(ы):
| Тип обработки | Поворотно-наклонный стол |
| Привод | Прямой |
| Диаметр круглого стола, мм | Ø 300 |
| Макс. нагрузка на стол, кг | 80 |
| Макс. устанавливаемый диаметр, мм | Ø370 |
Все характеристики
Модель
Тип обработки
Поворотно-наклонный стол
Привод
Прямой
Диаметр круглого стола, мм
Ø 300
Макс. нагрузка на стол, кг
80
Макс. устанавливаемый диаметр, мм
Ø370
Расстояние от оси А до центра стола, мм
8
Тип зажимов на столе
пневматический
Угол поворота осей A / С, °
-30~+120
Конус
BT40
Максимальная частота вращения, об/мин
16 000
Частота вращения шпинделя, об/мин
20 000
Крутящий момент шпинделя, Нм
47,8 (S1) / 71,7 (S2)
Мощность шпинделя (S1 / S6 - 40%), кВт
7,5 (S1)
Расстояние от торца шпинделя до поверхности стола, мм
100 - 610
Быстрые перемещения по осям X / Y / Z, м/мин
48 / 48 / 48
Макс. скорость подачи при резании, м/мин
32
ATC тип
Дисковый с манипулятором
Емкость магазина, шт.
24
Макс. диаметр инструмента, мм
78 / 120
Макс. длина инструмента, мм
300
Вес инструмента (макс.), кг
8
Система ЧПУ
Syntec
Тип 5-ти осевой обработки
Поворотно-наклонный стол
Перемещение по осям X / Y / Z, мм
500 / 510 / 510
Точность позиционирования по осям X / Y / Z, мм
0,005
Повторяемость по осям A / C, сек
4
Повторяемость по осям X / Y / Z, мм
0,003
Точность позиционирования по осям A / C, сек
7
Деталь
оптическая Renishaw OMP40
Длина, мм
2480
Ширина, мм
2920
Высота, мм
3185
Вес, кг
6000
Карта запусков станков
Запущено станков:
Сервис и технологии
-
Запуск станковПодробнееОборудование наших брендов и других производителей
-
Обучение персоналаПодробнееГотовим операторов станков: теория, демо-стенды, практика на реальных станках с изготовлением детали
-
Ремонт оборудованияПодробнееДиагностика, телесервис и восстановление работоспособности в короткие сроки
-
Подбор, поставка запчастей и маселПодробнееПоставляем оригинальные комплектующие и подбираем масла под задачу
-
Разработка технологииПодробнееПроектируем техпроцесс под конкретное изделие и производство
-
Подбор финансовых программПодробнееЛьготный лизинг, отсрочка и рассрочка — оптимальные условия от 10+ банков

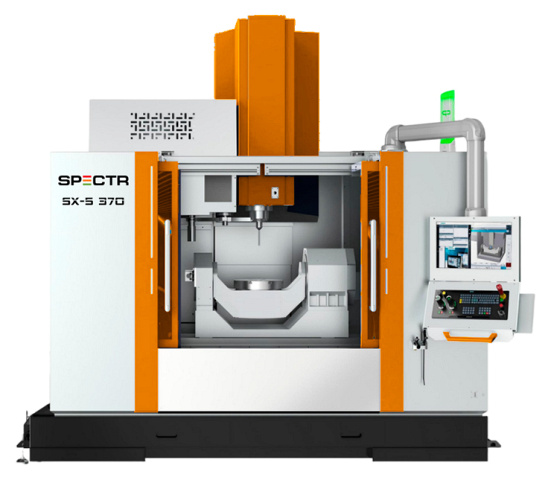

Отзывы о Фрезерный обрабатывающий центр SPECTR SX5-370
