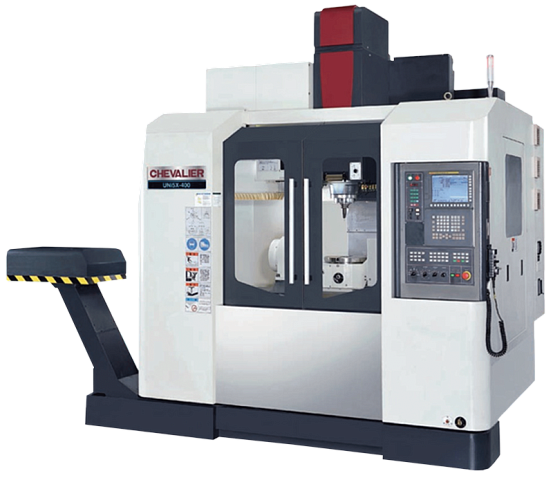

Фрезерные обрабатывающие центры Chevalier. Серия QP5X-400

Chevalier
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом
face-company

Тип 5-ти осевой обработки: наклонно-поворотный стол

Размер рабочего стола: Ø320 мм

Мощность: 15 кВт

Вес: 7050 кг

Преимущества 6

Классическая конструкция 5-ти осевого станка с поворотно-наклонным столом с диаметром планшайбы 320 или 450 мм

Ключевые компоненты на собственном производстве: станины, столы, шпиндели. Собственные лаборатории ОТК, тестовые стенды, конструкторы

Комплектующие ведущих мировых производителей: THK, Hiwin, Siemens, Fanuc, Mitsubishi

Выдающиеся характеристики оборудования по доступной цене. Применение комплектующих (подшипники, ШВП, направляющие) – высокого класса точности

Специалистами КАМИ успешно реализованы более 1000 проектов поставки и запуска фрезерных ОЦ с ЧПУ Fanuc, Siemens, Mitsubishi, Heidenhain

Малое время «от стружки до стружки» 7 секунд

НАЗНАЧЕНИЕ:

5-осевые современные высокопроизводительные обрабатывающие центры серии AX–450 предназначены для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Чистовая обработка при 5-ти осевой фрезерной обработке позволяет обрабатывать детали самой сложной геометрии, например, лопатки турбин, насосов, а также полости картеров силовых агрегатов.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической отрасли, приборостроении, а также во всех смежных областях.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Оборонная промышленность

Аэрокосмическая отрасль

Приборостроение


СХЕМЫ ОБРАБОТКИ:

Чистовая обработка при 5-ти осевой фрезерной обработке позволяет обрабатывать детали самой сложной геометрии, например, лопатки турбин, насосов, а также полости картеров силовых агрегатов.




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

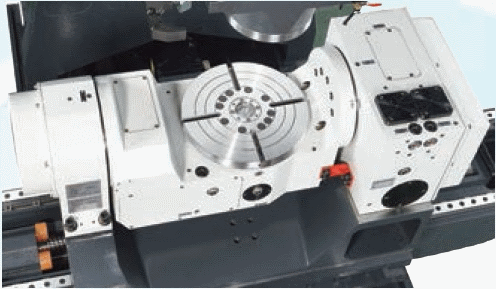

ПОВОРОТНО-НАКЛОНЯЕМЫЙ СТОЛ

На станке установлен поворотно-наклоняемый стол, который позволяет проводить полноценную 5-ти осевую обработку. Привод стола осуществляется напрямую от сервомоторов чем достигается максимальная точность и качество обработки.

НАПРАВЛЯЮЩИЕ

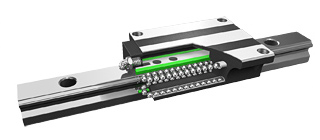

В станке применены роликовые направляющие серии RGH (оси X, Y, Z), так как их нагрузочная способность значительно выше, чем у шариковых при равных размерах сечения.

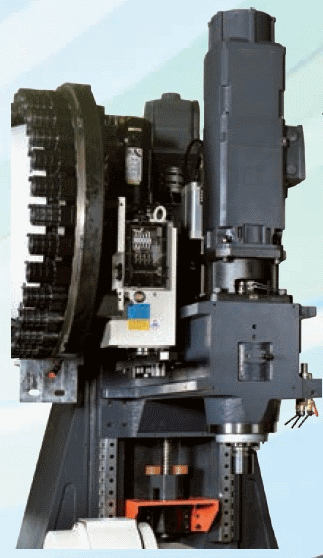

ШПИНДЕЛЬ

Шпиндель установлен на 4-х высокоточных радиально-упорных подшипниках с целью увеличения жесткости и нагрузки в процессе высокоскоростного фрезерования. Прямой привод обладает низким уровнем шума, вибрации и нагрева.

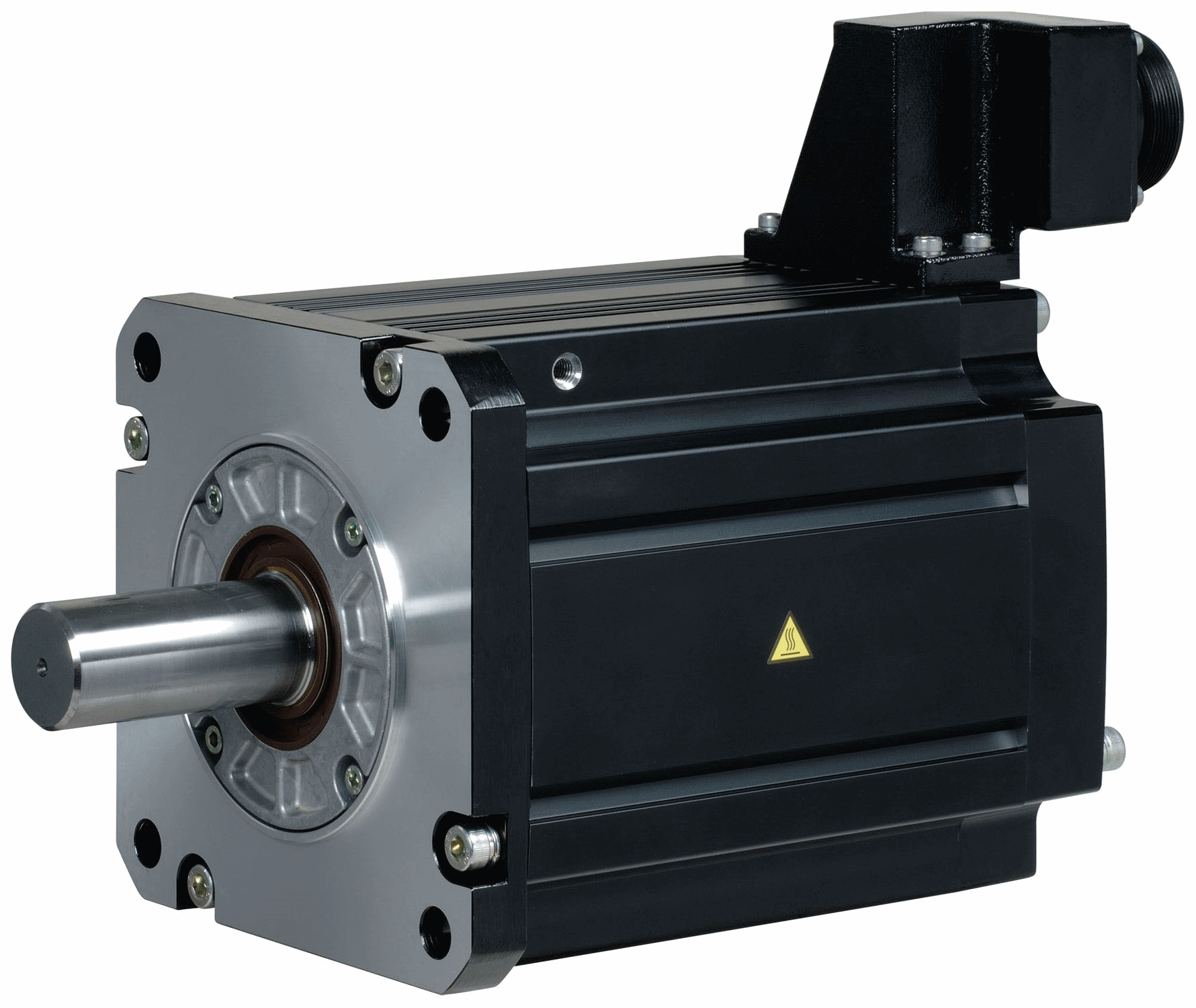

МОЩНЫЕ ДВИГАТЕЛИ

Для достижения максимального результата станки оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах.

ВЫСОКОТОЧНЫЕ ШВП

По всем 3-м осям установлены высокоточные ШВП класса С3.

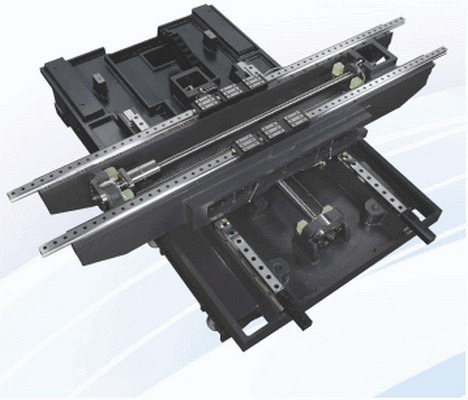

Установочные места под ШВП и серводвигатели отлиты и обработаны воедино со станиной и салазками. Такая конструкция исключает промежуточные крепления болтами, что повышает жесткость конструкции и точность обработки. В стандарте применены линейные роликовые направляющие на всех 3-х осях.

СИСТЕМА БЫСТРОГО РАЗЖИМА ИНСТРУМЕНТА ПЛАВАЮЩЕГО ТИПА

Цилиндр большого диаметра, в паре с плавающей системой разжима, обеспечивают быстрое высвобождение инструмента.

ЖЕСТКОСТЬ КОНСТРУКЦИИ

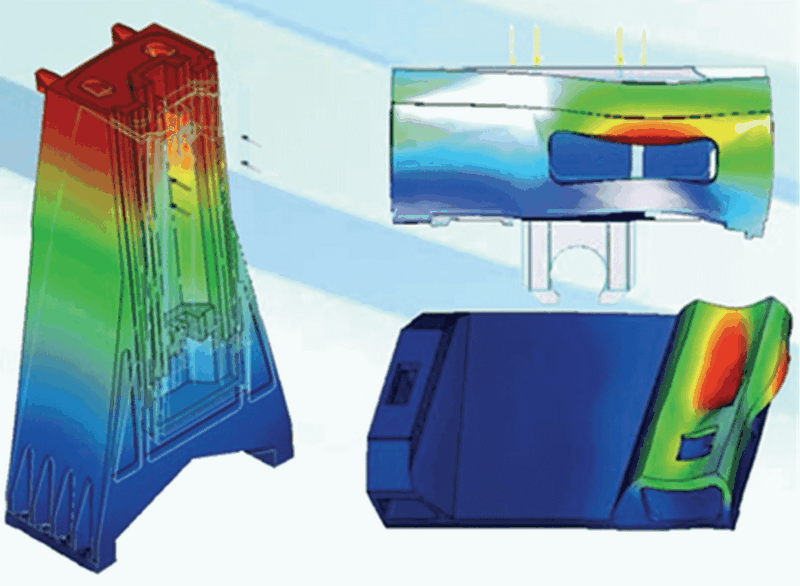

Литая конструкция станины с внутренними ребрами жесткости сводят к минимуму изгибы и вибрацию во время тяжелых режимов обработки. Геометрическая модель станка спроектирована при помощи 3D программного обеспечения исключения возникновения «узких мест». Анализ структуры проводится с помощью программы Pro/MECHANICA, для повышения стабильности и жесткости конструкции.

Конструкция станины позволяет разметить два шнека по обе стороны рабочего стола, для уборки большого объема стружки. Шнеки выводят всю стружку на передний скребковый конвейер и далее в корзину для стружки.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ

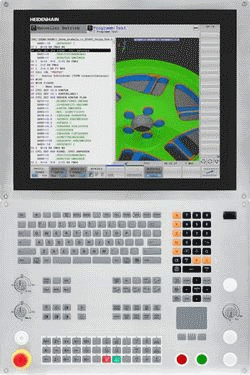

На усмотрение заказчика завод может оснастить станки различными системами ЧПУ и сервоприводами. На выбор предоставлено три основных контроллера: HEIDENHAIN, FANUC, SIEMENS.

ВОЗДУШНЫЙ ПИСТОЛЕТ И ПИСТОЛЕТ С СОЖ

Пистолет СОЖ и пистолет воздуха служит для быстрого удаления стружки и мусора из зоны резания.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Система смазки автоматически распределяет смазку по направляющим, ШВП и подшипникам.

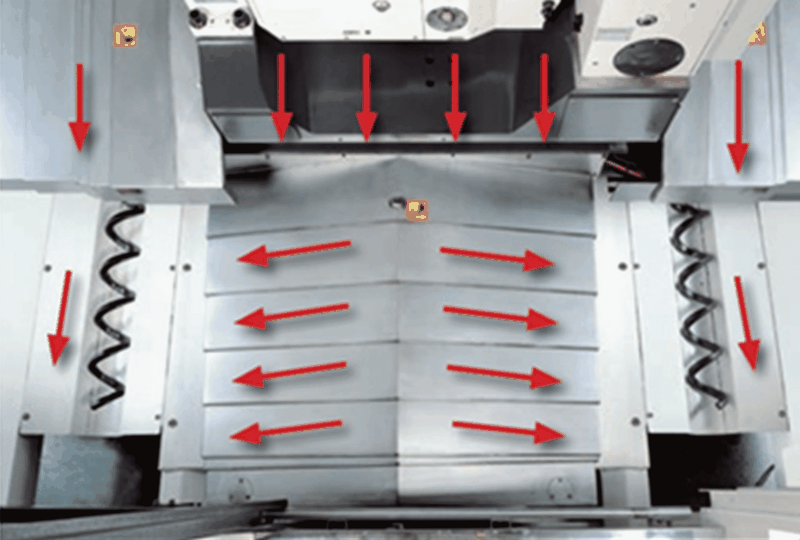

СИСТЕМА СМЫВА СТРУЖКИ

Система смывки стружки обеспечивает эффективное удаление стружки с кожухов станка и телескопической защиты направляющих по оси Y. Максимальная производительность системы до 150 л/мин.

Большой угол наклона кожухов сделан специально для более простого смыва и удаления стружки из зоны обработки.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

Станок может комплектоваться инструментальным магазином манипуляторного типа с количеством инструмента 40 позиций.

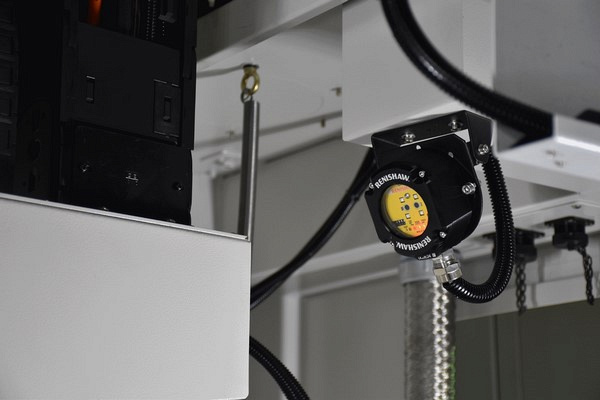

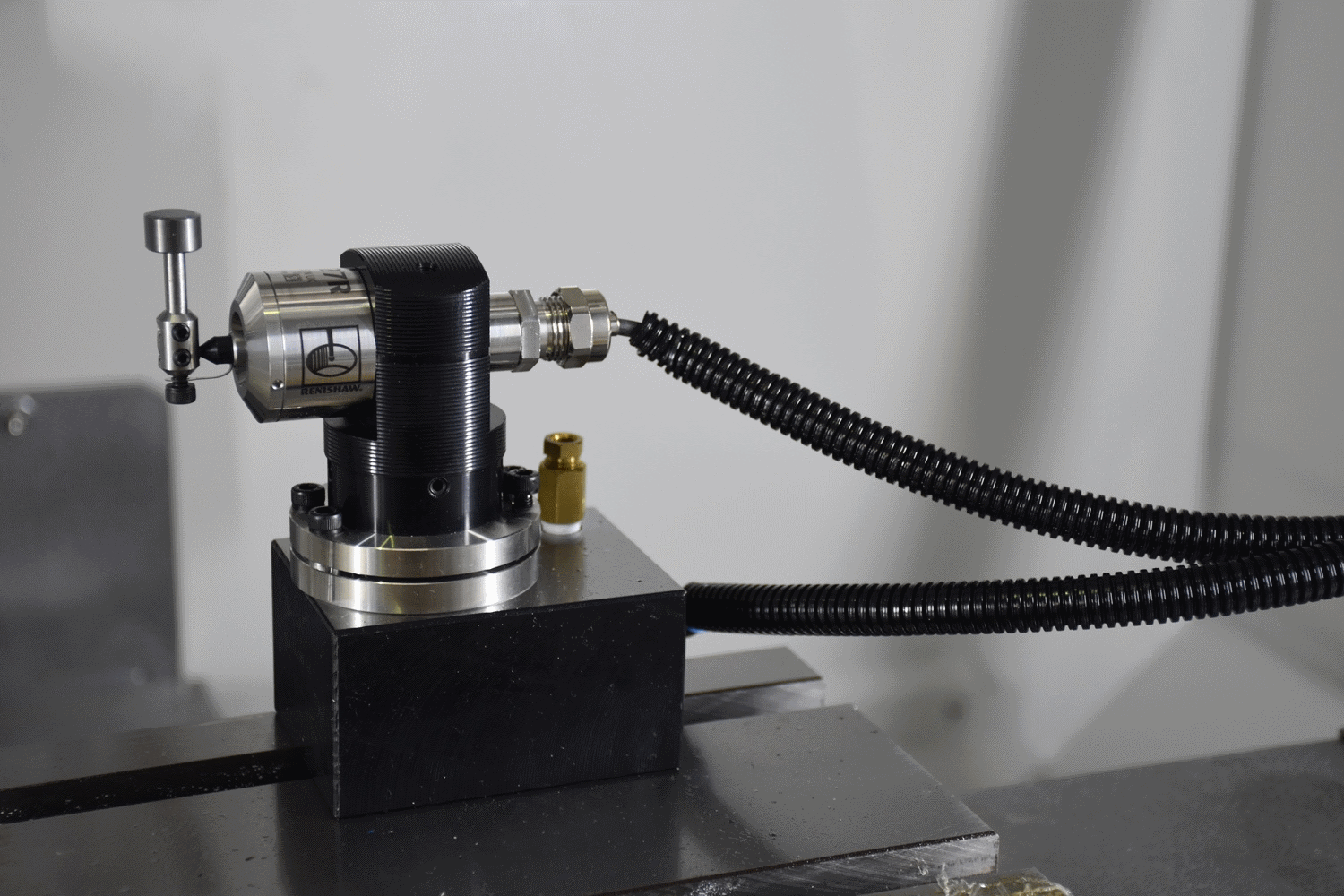

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА

RENISHAW TS27R - cистема измерения инструмента позволяет измерить размер инструмента перед резанием и проверить наличие повреждений или поломки инструмента в процессе обработки на станке.

СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛИ

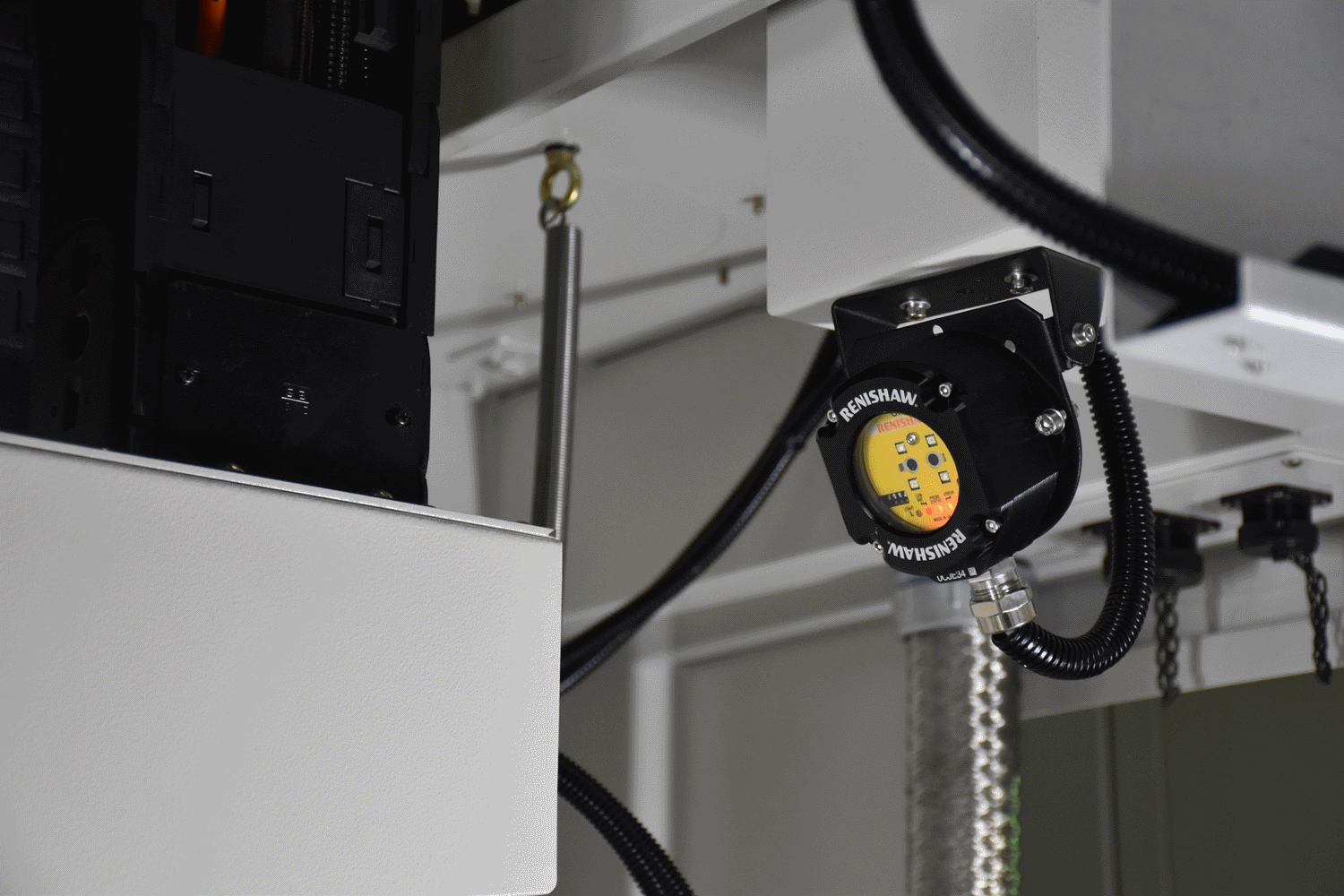

RENISHAW OMP60 - устройства измерения заготовки обеспечивает высокую точность базирования, сокращает время на установку и базирование детали. Позволяет установить деталь с привязкой к ЧПУ станка, произвести измерения размеров заготовки в процессе ее обработки и для контроля обработанных после переналадки станка деталей с автоматическим обновлением коррекции на инструмент.

МАСЛООТДЕЛИТЕЛЬ

Маслоотделитель или сепаратор СОЖ служить для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.

ОПТИЧЕСКИЕ ЛИНЕЙКИ

Оптические линейки HEIDENHIN  используются для повышения точности при проведении обработки. Высокая дискретность измерения сигнал передается через каждые 1 или 5 мкм перемещения в зависимости от дискретности линейки), что сводит к минимуму позиционную ошибку.

МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ

Устройство охлаждения шпинделя обеспечивает равномерное распределение температур, а соответственно устойчивость к перегреву, предотвращая тепловые деформации.

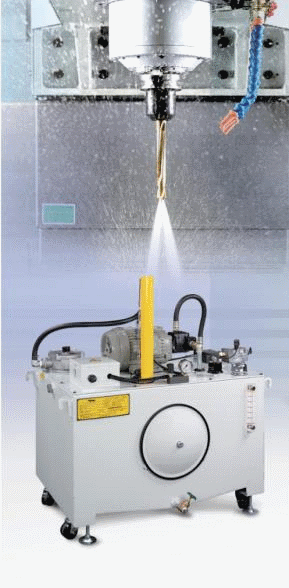

ПОДАЧА СОЖ ЧЕРЕЗ ШПИНДЕЛЬ

Подача СОЖ через шпиндель 20, 30, 70 bar обеспечивает непосредственное охлаждение обрабатываемой заготовки, что может значительно увеличить срок службы инструмента и увеличить мощность обработки.

Модель QP5X-400
Стол:
Размер стола, мм Ø320
Размер заготовки, мм Ø400 х H350
Нагрузка на стол, кг 100
Угол наклона, ° +30 ~ -120
Угол поворота, ° 360
Частота вращения, об/мин 25
Перемещения:
Перемещение по оси X, мм 750
Перемещение по оси Y, мм 610
Перемещение по оси Z, мм 550
Направляющие осей X/Y/Z качения
Скорость подач:
Быстрая подача на осях XYZ 36 / 36 / 36
Скорость резания 1 - 10
Точности:
Позиционирование по VDI3441, мм 0,01
Повторяемость по VDI3441, мм 0,007
Позиционирование Ось А  12 сек
Позиционирование Ось С (с угловым энкодером) 20 (12) сек
Повторяемость Ось А  5 сек
Повторяемость Ось С (с угловым энкодером) 10 (4) сек
Шпиндель:
Конус BT40/CT40/DIN 40
Мощность (HEIDENHAIN), кВт 10 / 14
Максимальная частота вращения, об/мин 12 000 (15 000)
Расстояние от оси шпинделя до колонны, мм 685
Расстояние от торца шпинделя до поверхности стола, мм 20 - 570
Автоматическая смена инструмента:
Тип штревеля P40T-1 (BT40)
Емкость магазина, шт. 30
Макс. диаметр инструмента, мм Ø76 / 125
Макс. длинна инструмента, мм 300
Макс. вес инструмента, кг 7
Выбор инструмента произвольный
ЧПУ и привода:
ЧПУ FANUC/HEIDENHAIN
Мощность главного привода, кВт 15 (10 / 14)
Общие требования:
Требования по энергообеспечению, кВА 30 (25)
Требование по воздуху, кг/см² 5,5
Габаритные размеры:
Длина, мм 2450
Ширина, мм 2250
Высота, мм 3020
