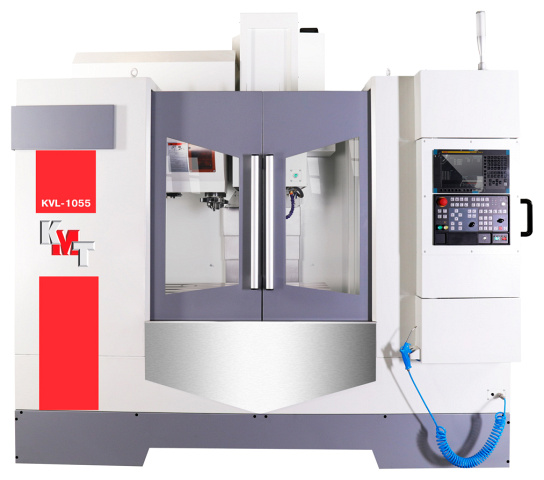

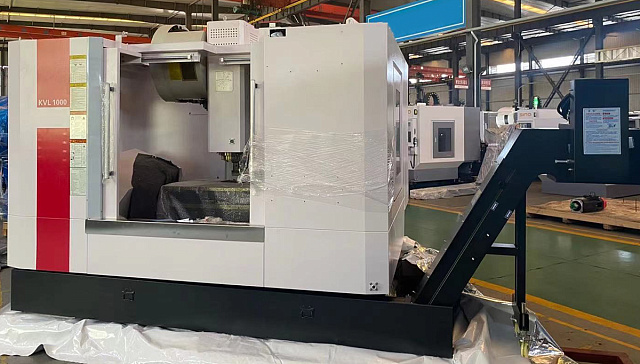

Фрезерные обрабатывающие центры KMT KVL 1055

Код(ы) товара: МТ 411672
Поделиться
5 008 882 ₽
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
KMT
Китай
Модели серии:
KVL 1055

Тип направляющих: качения (роликовые)

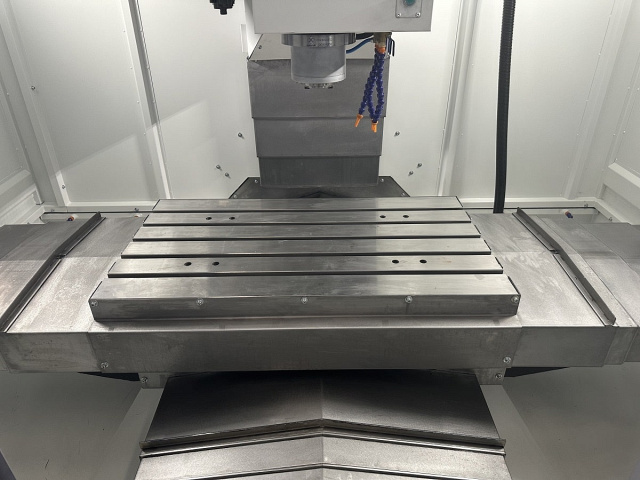

Размер рабочего стола:

1000 х 550 мм

Мощность: 11 / 15 кВт

Вес: 5800 кг

Преимущества
  • Цельнолитая чугунная станина и колонна станка
  • Мощный высокоскоростной шпиндель ROYAL (Тайвань)
  • Линейные направляющие качения роликового типа HIWIN или PMI (Тайвань)
  • Масляное охлаждение шпинделя
  • Функция жесткого нарезания резьбы и автоматичиская остановка станка по М коду
Назначение

Вертикальный фрезерный обрабатывающий центр по металлу KVL 1055 имеет широкий спектр применения в различных отраслях промышленности. Предназначен для высокоточной обработки деталей из металла с использованием фрезерных инструментов.


Область применения

Одной из основных областей применения данного оборудования является машиностроение. С помощью KVL 1055 можно производить обработку различных деталей, таких как корпуса двигателей, шестерни, фланцы и другие элементы механизмов. Благодаря своей высокой производительности и точности, центр KVL 1055 позволяет обеспечить высокое качество и долговечность изготавливаемых деталей.

Одним из главных преимуществ KVL 1055 является его гибкость и многофункциональность. Он может работать с различными видами металлов, включая сталь, алюминий, титан и другие. Кроме того, этот фрезерный центр оснащен современными системами ЧПУ и автоматической смены инструментов, что повышает его производительность и эффективность в работе.

Изготовление пресс-форм и штампов высокого качества

Машиностроение

Аэрокосмическая промышленность

Автомобильная промышленность

Конструктивные особенности

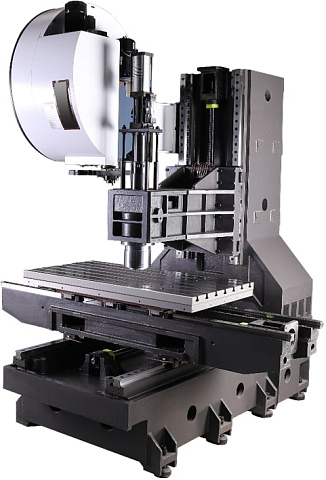

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.

Шпиндель производства компании ROYAL (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 70/ 95 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

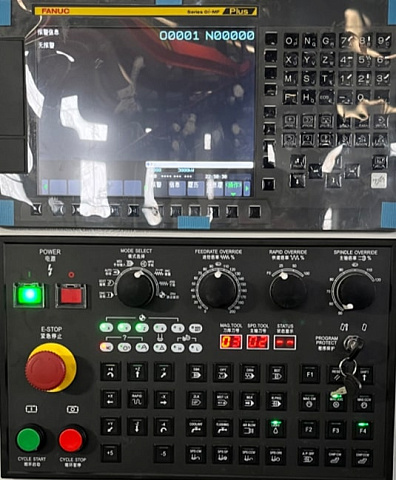

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов на русском языке.

  • Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
  • Интерфейс на русском языке;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG;
  • Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
  • Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.

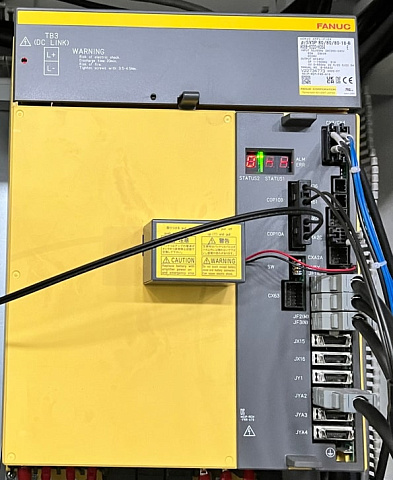

На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений.

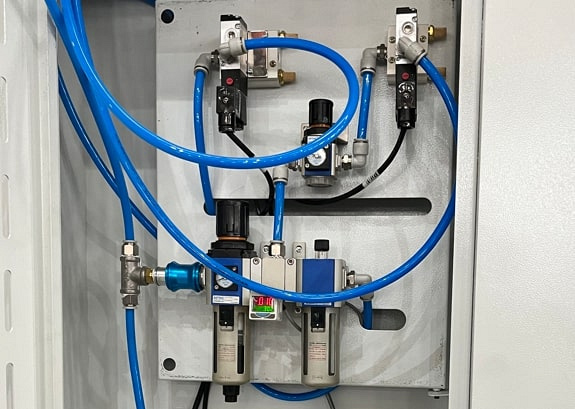

На станках серии KVL установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. После фильтрации сжатый воздух подается в нужные точки. При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации.

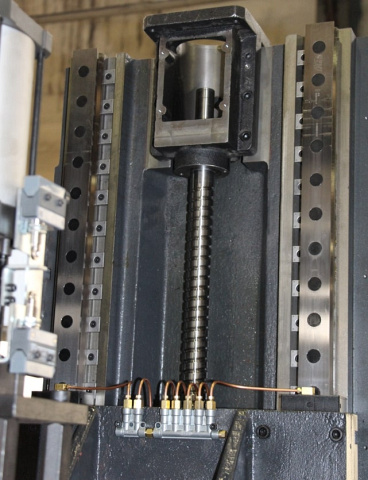

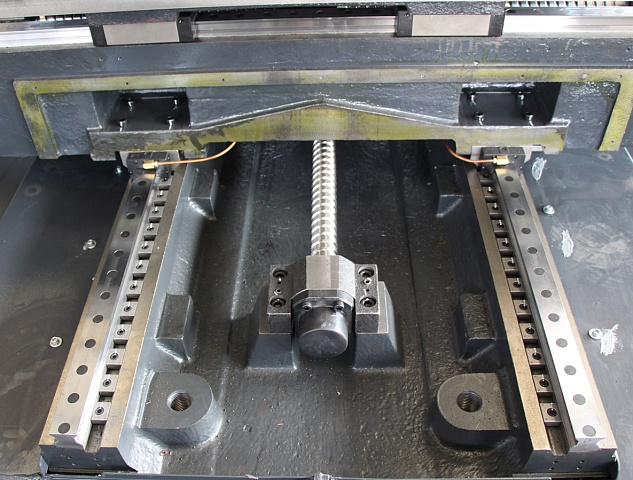

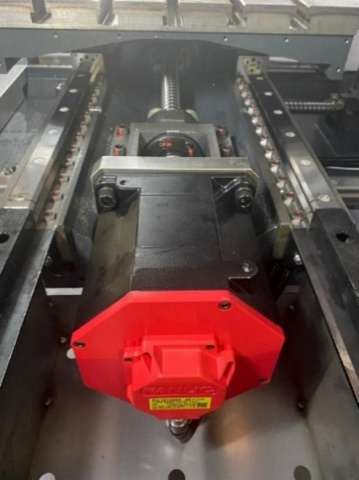

На станке установлены линейные направляющие качения роликового типа по осям X/Y/Z производства HIWIN или PMI (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования.

Во всех станках серии KVL предусмотрена подготовка под установку 4-ой оси (место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси). Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме. Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф.

Позволяет сократить время на ежедневное техническое обслуживание станка.

Комплектация
Стандартная

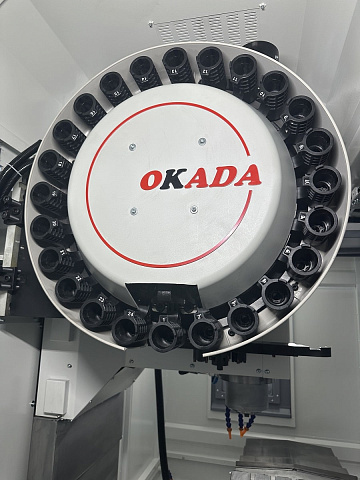

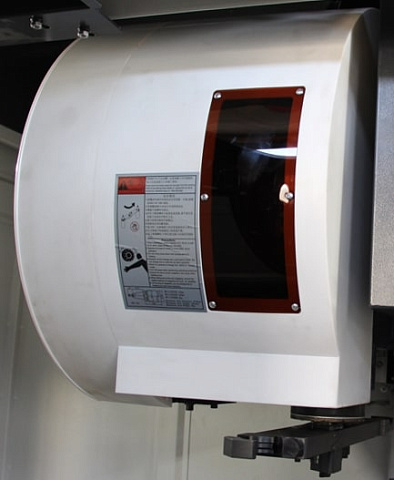

Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 24 позиции. Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2 - 2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка.

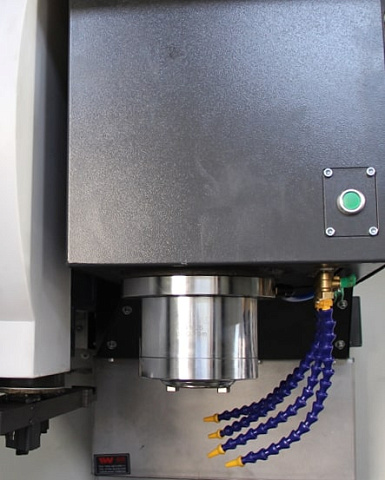

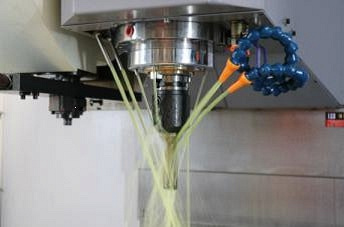

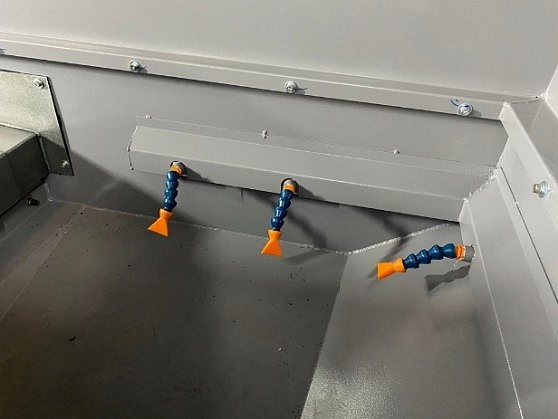

Станок оснащен системой подачи СОЖ и отдельным соплом для обдува воздухом. Кольцо на шпинделе с форсунками подачи СОЖ обеспечивает дополнительное направленное охлаждение и стабилизирует процесс резания.

Станки опционально могут быть оснащены системой подачи СОЖ через шпиндель под высоким давлением 20 бар.

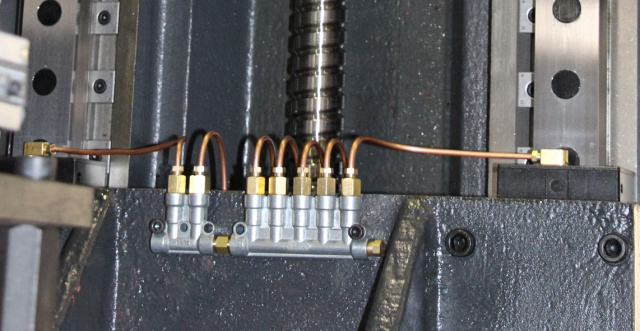

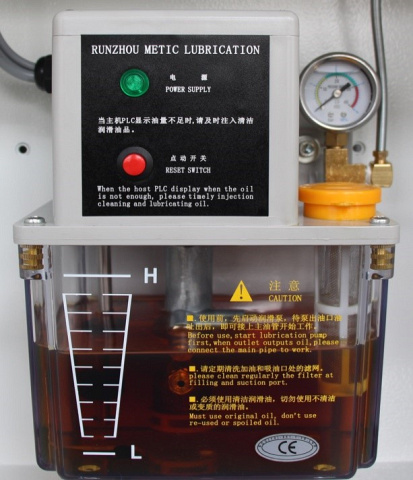

Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

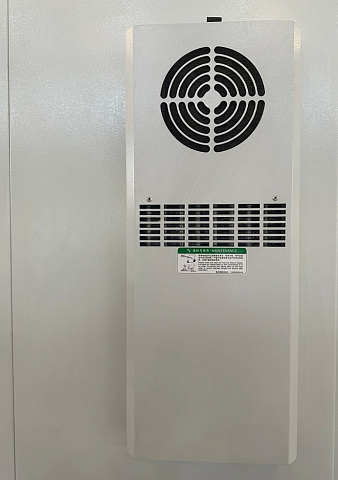

Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

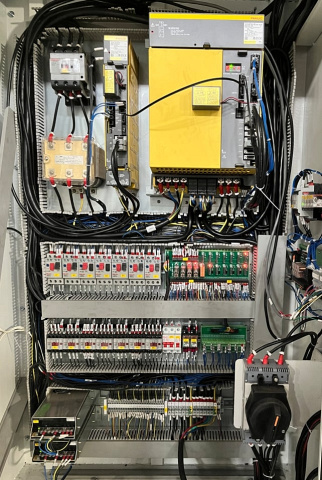

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Omron и Schneider.

Полностью закрытая рабочая зона станка(с крышей) с защитными телескопическими кожухам по осям X / Y / Z обеспечивает надежность и защиту от протекания СОЖ.

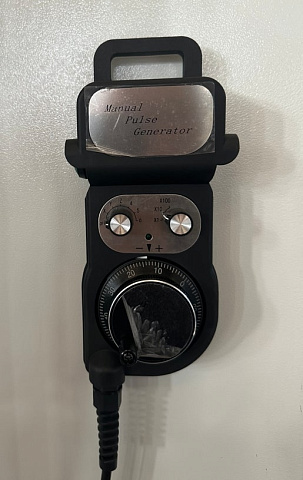

Поворотная стойка системы ЧПУ FANUC оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-й оси).

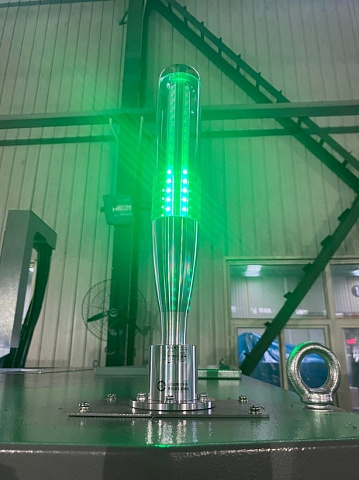

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.

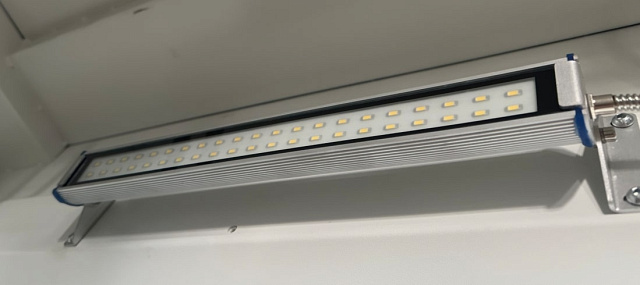

Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка.

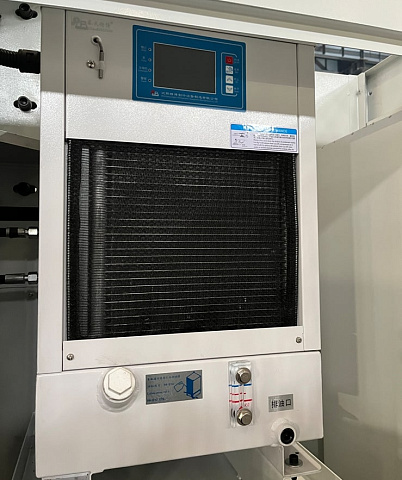

Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.

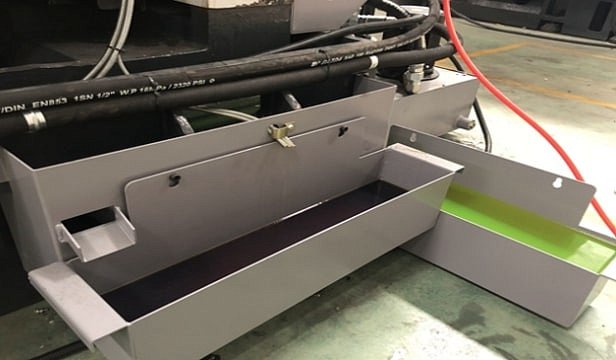

Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ.

Дополнительная

Опционально станки KVL могут быть оснащены системой подачи СОЖ под высоким давлением 20 Бар через шпиндель станка, что позволит повысить качество обработанных поверхностей, выполнять сверление глубоких отверстий (более L>3D), увеличить производительность обработки и повысить стойкость режущего инструмента.

Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с одновременным применением 4-х осей.

Используется для установки заготовки и контроля ее обработки.

Преимущества:

  • Компактная конструкция делает его идеально подходящим для использования даже с самыми маленькими хвостовиками.
  • Сверхнизкое потреблением, непрерывное ожидание до 2 лет.
  • Более 10 миллионов раз срабатывания.
  • Двухканальная передача сигнала.

Измерение геометрии и обнаружение поломки инструмента

Операции в рабочей зоне:

  • Легкая регулировка.
  • Использование стандартных батарей.
  • Легкая замена ломкой вставки.

Преимущества:

  • Не требуется калибровка после повторного монтажа на монтажной плите.
  • Сверхнизкое потребление, непрерывное ожидание до 2 лет.
  • Более 10 миллионов раз срабатывания.
  • Двухканальная передача сигнала.
