Фрезерный обрабатывающий центр DMTG VDLS-850 H-CNC

Фрезерный обрабатывающий центр DMTG VDLS-850 H-CNC

Код товара: МТ 415481

По программе лизинга от партнеров КАМИ
Узнать больше

Китай

Другие модели:

< VDLS-850 Fanuc VDLS-850 Siemens

Мощность двигателя шпинделя

15 / 22,5 кВт
Размер стола

1000 x 500 мм
Тип направляющих X / Y / Z

Качения
Вес

5600 кг

Преимущества

Cтанина изготовлена из чугуна марки Meehanite
Шпиндель 12 000 об/мин
Высокая скорость и точность перемещений по осям
Масляное охлаждение шпинделя
Cистема ЧПУ FANUC 0i / SIEMENS 828D

Назначение

Вертикально-фрезерный обрабатывающий центр серии VDLS - это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки* заготовок из стали, чугуна, цветных металлов.

* Система ЧПУ FANUC / SIEMENS идеально подходит для обработки деталей, имеющих сложную геометрическую форму, например, пресс-формы.

Станок позволяет выполнять операции:

Фрезерование;
Сверление;
Зенкование;
Расточные работы;
Нарезание резьбы;
Обработка двухмерных и трехмерных изогнутых поверхностей.

Частота вращения шпинделя на фрезерных обрабатывающих центрах DMTG VDLS до 12 000 об/мин при скорости подачи до
10 000 мм/мин.

Область применения

Вертикально-фрезерные обрабатывающие центры модели VDLS применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Изготовление пресс-форм и штампов высокого качества

Машиностроение

Аэрокосмическая промышленность

Автомобильная промышленность

Схемы обработки

Фрезерование канавок и пазов

Фрезерование уступов

Фрезерование канавок и пазов дисковой фрезой

Торцевое фрезерование

Фрезерование уступов

Торцевое фрезерование

Фрезерование отверстий и карманов (расфрезеровывание отверстия)

Фрезерование шпоночного паза

Торцевое фрезерование

Фрезерование Т-образного паза

Конструктивные особенности

Станина отливается из чугуна марки Meehanite с утолщенными стенками. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

Шпиндель изготовлен по лицензии Швейцарской компании IBAG. Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения.

«Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим / разжим инструмента и долгий срок службы подшипников шпинделя.

Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя, что так же гарантирует точность обработки.

Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
Интерфейс на русском языке;
Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG;
Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.

Изысканная и надежная система ЧПУ;
Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
Функция передачи данных, пульт перемещений MPG;
Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
Компактность и функциональность 4-х осевой обработки;
Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
Интерфейс на русском языке;

Основные параметры:

10,4'' HD ЖК монитор.
Одноканальное управление.
Максимально четыре оси подачи, два шпинделя.
Максимальное количество связанных осей 4.
Система с источником бесперебойного питания.

Особенности:

Поддержка NCUC, протоколов шин etherCAT.
Высокоточный энкодер с 16 миллионами линий.
Поддержка TCPIIP, Ethernet и других протоколов связи сетевых портов.

Интеллектуальные функции:

Многочисленные данные для станков с ЧПУ.
Контроль поломки инструмента
Обеспечение исправности станка
Интеллектуальная оптимизация параметров процесса
Интеллектуальное управление сроком службы инструмента

Мощность электродвигателя главного привода:

7,5 / 11 кВт – Fanuc.
7,5 кВт – Siemens.
15 / 22,5 кВт – HCNC808Di.

На фрезерном центре VDLS по осям X,Y,Z установлены направляющие качения производства Rexroth (Германия), обеспечивающие высокую скорость и точность позиционирования.

На станках серии VDLS установлены оригинальные приводы подач от производителя FANUC (Япония) или Siemens (Германия), что обеспечивает высокую надежность, скорость и плавность перемещений.

Комплектация

Стандартная

В стандартной комплектации установлена 24-х позиционная система смены инструмента (ATC) тип «рука» обеспечивает смену инструмента за 2 -2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка.

Автоматическая система смены инструмента

Станок оснащен системой подачи СОЖ. На станке установлены три сопла, которые обеспечиваю подачу СОЖ непосредственно в зону резания.

Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Fanuc и Siemens.

Полностью закрытая рабочая зона станка(с крышей) с защитными телескопическими кожухам по осям X/Y/Z обеспечивает надежность и защиту от протекания СОЖ.

Телескопическая защита направляющих по всем осям

Поворотная стойка системы ЧПУ оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.

Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.

Дополнительная

Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с одновременным применением 4-х осей.

Комплектующие

Система ЧПУ, привода Fanuc (Япония) / Siemens (Германия);
Подшипники шпинделя NSK (Япония);
Системы измерения инструмента RENISHAW (Англия);
ШВП THK (Япония);
Линейные направляющие Rexroth (Германия);
Шпиндель сделан по лицензии IBAG (Швейцария);
Система масляного охлаждения шпинделя Winhee (Китай).

Модель

VDLS-850 H-CNC

МТ 415481

ЦЕНА

3 967 872 ₽

Установка 4-ой оси

есть

Конус шпинделя

BT40

Частота вращения шпинделя, об/мин

8000 (12 000)

Расстояние от центра шпинделя до колонны, мм

575

Расстояние от торца шпинделя до поверхности рабочего стола, мм

145 - 705

Мощность двигателя шпинделя, кВт

15 / 22,5

Крутящий момент, Нм

35,8 / 70

Тип привода шпинделя

Прямой / Ремень

Мощность серво-двигателей по осям X / Y / Z, кВт

1,8 / 1,8 / 3

Мощность помпы СОЖ, кВт

0,5

Внутренний диаметр шпинделя, мм

Внешний диаметр шпинделя, мм

150

Система ЧПУ

HCNC

Модель

HCNC-808Di

Размер стола, мм

1000 x 500

T-образные пазы, мм

5 x 18 x 100

Макс. нагрузка на стол, кг

500

Перемещение по оси X, мм

860

Перемещение по оси Y, мм

510

Перемещение по оси Z, мм

560

Тип направляющих X / Y / Z

Качения

Быстрые перемещения X / Y / Z, м/мин

36 / 36 / 30

Скорость подачи X / Y / Z, мм/мин

0 - 10 000

Емкость магазина инструмента

24 (тип - рука)

Макс. вес инструмента, кг

Макс. длина инструмента, мм

300

Макс. диаметр инструмента (при полной загрузке ячеек), мм

Время смены инструмента, с

2,5

Точность позиционирования по осям X / Y / Z, мм

± 0,008

Повторяемость X / Y / Z, мм

± 0,005

Объем бака СОЖ, л

190

Давление воздуха, Бар

6 - 8

Диаметр ШВП, мм

40 x 16

Ширина направляющих по осям X / Y / Z, мм

34 / 45 / 45

Макс. диаметр инструмента (без инструмента в соседних позициях), мм

130

Потребление электроэнергии, кВA

Длина, мм

2496

Ширина, мм

2530

Высота, мм

2679

Вес, кг

5600

Стандартный лизинг
Сезонный лизинг
Оплата после поставки
Отсрочка 3 мес
Рассрочка
Аванс 0%
Льготный лизинг

Рассчитайте свой платеж

Стоимость оборудования

₽

Первоначальный взнос

₽

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

0 ₽

Переплата:

1 000 ₽ / за 36 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

Большая загрузка магазина инструмента и автоматическая смена облегчает работу очень сильно! Загрузил инструмент, запустил программу и работа пошла. При высокой скорости обработки материала, точность не страдает.

В основном занимается изготовлением из таких материалов как дюраль и алюминий.

Оборудованием полностью довольны, к покупке рекомендуем.

25 марта 2024

Можно установить разное программное обеспечение. В зависимости от предпочтений.

Литая, крепкая станина позволяет станку справляться с крупномасштабным производством за короткие сроки.

Лицензионные комплектующие.

25 марта 2024

Приобретенный станок более чем устраивает! Имеет высокую точность обработки деталей, при достаточно скоростной работе.

Приобрели его сравнительно недавно и на данный момент не выявили никаких недочетов! Запускали оборудование сервисные специалисты Ками, оперативно и качественно все настроили.

22 мая 2024

За эксплуатации станка не было ни каких проблем. Хорошо держит настройки. Отсутствие люфтов, жесткая конструкция оборудования.

Настраивается без особых проблем, точно и на долго. Собран качественное добротно.

22 мая 2024

Станок в эксплуатации уже достаточно долгое время. Хотелось бы отметить высокую производительность станка, работает стабильно и качественно, за время работы критических поломок в станке не возникло. Достаточно прост в наладке и показывает хорошие результаты.

22 мая 2024

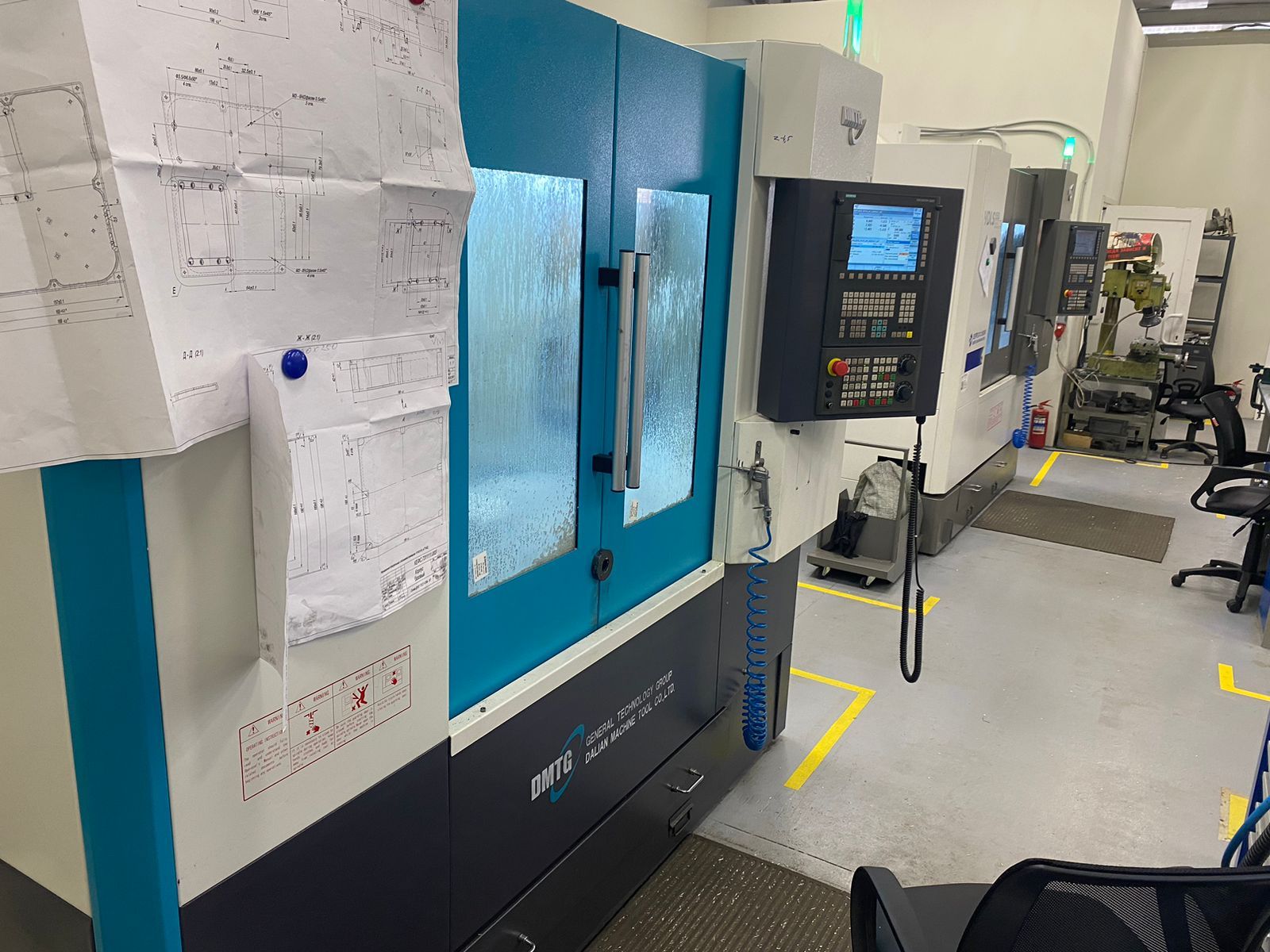

Мы приобрели фрезерный обрабатывающий центр в октябре 2023 года для обработки деталей на нашем небольшом производстве. Станок используем для изготовления различных металлических изделий и комплектующих. Общее время работы составляет 2-3 смены в день.
