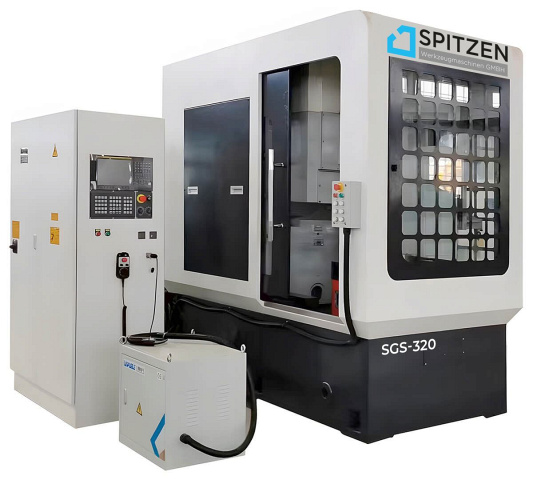

Зубодолбежный станок с ЧПУ SPITZEN SGS-320

Код(ы) товара: МС 443847
Поделиться
17 271 340 ₽
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Обучим работать на станке
Шеф-монтаж: 180 000 ₽ !
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
Модели серии:
SGS-320

Тип производимых колес:

Цилиндрические прямозубые и косозубые

Макс. диаметр заготовки: 320 мм

Макс. модуль заготовки: 8 мм

Мощность: 20 кВт

Вес: 11 000 кг

Преимущества
  • Одновременное управление по 3 осям
  • Остановка шпинделя в верхнем положении
  • Механизм разгрузки долбяка с двойным кулачком и двойным роликом
  • Высокоточные червячные пары с переменной толщиной зубьев
  • Для колонны доступна функция разгрузки угловой фрезы
  • Система ЧПУ Siemens 828D
Назначение

Станок предназначен в основном для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы.

Точность обработки станка может достигать 6 класса по стандарту GB (GB/T10095.1-2008) для цилиндрических зубчатых колес.

Область применения

Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.

Конструктивные особенности

4-осевой станок с одновременным управлением по 3 осям. Система управления ЧПУ одновременно контролирует через серводвигатели переменного тока вращение режущего шпинделя (X), вращение рабочего стола (Y) и радиальную подачу колонны (Z).

На станке установлена система ЧПУ SIEMENS 828D, которая имеет диалоговый интерфейс, удобный для взаимодействия оператора со станком, а так же управления стойкостью инструмента и статистического управления номерами деталей.

Возвратно-поступательные движения шпинделя осуществляются с помощью преобразователя частоты для бесступенчатой регулировки скорости.

На станке используется параметрическое программирование, операции просты и удобны. Можно настроить скорость подачи, количество рабочих циклов и глубину резания. Изменение скорости будет выполняться автоматически при переходе от черновой обработки к чистовой обработке.

Предназначен для выполнения надежных, точных, стабильных и малошумных движений долбяка с меньшим перебегом и большей эффективной шириной долбления.

Для режущей головки и рабочей головки используются высокоточные червячные пары с переменной толщиной зубьев.

Рабочий стол установлен на высокоточном подшипнике с высокой несущей способностью, что обеспечивает превосходную точность обработки и длительный срок службы.

Для колонны доступна функция разгрузки угловой фрезы, чтобы избежать столкновения между фрезой и заготовкой при резке внутренних и косозубых шестерен.

Для своевременного возврата масла и предотвращения смешения масел.

В системе охлаждения используется большой объем охлаждающей жидкости для своевременного отвода тепла и стабильной точности обработки.

На машине предусмотрены полузакрытые защитные ограждения, чтобы избежать разбрызгивания масла.

Станок оборудован независимым, полностью закрытым электрическим шкафом с кондиционером.

Комплектация
Стандартная
Инструкция по эксплуатации
Инструкция по управлению
Сертификат качества
Упаковочный лист
Ящик с аксессуарами для станка (YK5132C-95001)
Контр балансир (YK5132C-91201)
Контр балансир (YK5132C-91202)
Контр балансир (YK5132C-91203)
Контр балансир (YK5132C-91204)
Контр балансир (YK5132C-91205)
Контр балансир (YK5132C-91206)
Двухсторонний шестигранный ключ (YK5132C-91701)
Двухсторонний шестигранный торцевой ключ (YK5132C-91702)
Односторонний ключ (YK5132C-91703)
Ключ (YKX5132-13002)
Клиновые опоры 240 x 130 x 70
Дополнительная
Система ЧПУ Fanuc или других производителей
Полностью закрытая зона обработки
Гидравлическое поджимное приспособление
Наклон стола ±12°
Спиральная направляющая с механизмом быстрой смены для нарезки косозубых шестерен под углом 30°
Гидростатические направляющие
Дополнитерльные адаптеры для долбяков (комплект)
Автоматическое устройство загрузки/выгрузки заготовок
Уловитель паров СОЖ
Зажимная оснастка
ПО для резки нецилиндрических шестерен
