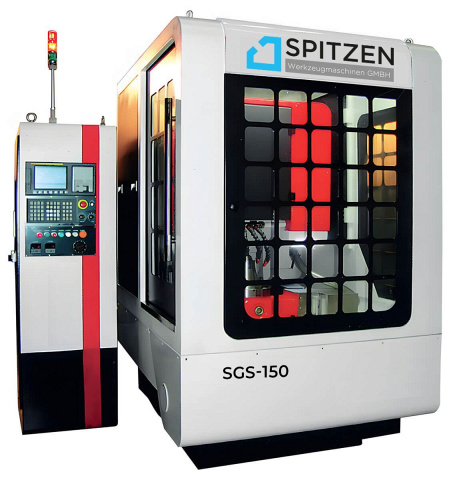

Зубодолбежный станок с ЧПУ SPITZEN SGS-150

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
Модели серии:
SGS-150

Тип производимых колес:

Цилиндрические прямозубые и косозубые

Макс. диаметр заготовки: 150 мм

Макс. модуль заготовки: 4 мм

Мощность: 16 кВт

Вес: 6500 кг

Преимущества
  • Одновременное управление по 3 осям
  • Остановка шпинделя в верхнем положении
  • Сдвоенный механизм разгрузки (отвода) долбяка
  • Высокоточные червячные пары с переменной толщиной зубьев
  • Точность обработки может достигать 6 класса по стандарту GB
  • Закрытое защитное ограждение
  • Система ЧПУ Siemens 828D
Назначение

Станок предназначен в основном для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы.

Точность обработки станка может достигать 6 класса по стандарту GB (GB/T10095.1-2008) для цилиндрических зубчатых колес.

Область применения

Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.

Конструктивные особенности

Станок с одновременным управлением по 3 осям. Система ЧПУ одновременно контролирует через серводвигатели переменного тока вращение режущего инструмента (X), вращение рабочего стола (Y) и радиальную подачу колонны (Z).

На станке установлена система ЧПУ SIEMENS 828D, которая имеет диалоговый интерфейс, удобный для взаимодействия оператора со станком, а так же управления стойкостью инструмента и статистического управления номерами деталей. По желанию заказчика можно установить систему ЧПУ Fanuc 0i.

Возвратно-поступательные движения шпинделя осуществляются с помощью преобразователя частоты для бесступенчатой регулировки скорости.

На станке используется параметрическое программирование, операции просты и удобны. Можно настроить скорость подачи, количество рабочих циклов и глубину резания. Изменение скорости будет выполняться автоматически при переходе от черновой обработки к чистовой обработке.

Предназначен для выполнения надежных, точных, стабильных и малошумных движений долбяка с меньшим перебегом и большей эффективной шириной долбления.

Для режущей головки и рабочей головки используются высокоточные червячные пары с переменной толщиной зубьев.

На станке предусмотрено полностью закрытое защитное ограждение, чтобы избежать разбрызгивания масла.

Рабочий стол установлен на высокоточном подшипнике с высокой несущей способностью, что обеспечивает превосходную точность обработки и длительный срок службы.

Для своевременного возврата масла и предотвращения смешения масел.

В системе охлаждения используется большой объем охлаждающей жидкости для своевременного отвода тепла и стабильной точности обработки.

Станок оборудован независимым, полностью закрытым электрическим шкафом с кондиционером.

Комплектация
Стандартная
Система ЧПУ SIEMENSE 828D или FANUC 0i-MF Plus
Инструкция по эксплуатации
Инструкция по управлению
Сертификат качества
Упаковочный лист
Контрбалансир
Ящик с аксессуарами для станка
Комплект инструмента для обслуживания станка
Клиновые опоры
Дополнительная
Увеличение высоты колонны
Наклон стола ±12°
Гидростатические направляющие
Спиральная направляющая для нарезки косозубых шестерен под углом до 30°
Гидравлическое поджимное приспособление (центр)
Дополнитерльные адаптеры для долбяков
Автоматическое устройство загрузки/выгрузки заготовок
Автоматическая дверь
Уловитель паров СОЖ
Зажимная оснастка
Приспособление для удаления заусенцев
ПО для резки нецилиндрических шестерен
Салазки типа скольжения
