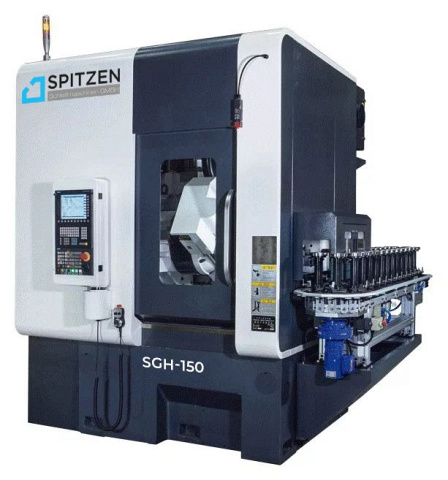

Зубофрезерный станок с ЧПУ SPITZEN SGH-150

Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
Модели серии:
SGH-150

Тип производимых колес:

Цилиндрические прямозубые и косозубые

Макс. Ø обрабатываемого зубчатого колеса: 150 мм

Нарезаемый модуль: 4 мм

Угол наклона фрезерной головы: ± 45°

Вес: 8000 кг

Преимущества
  • 8 управляемых осей (X, Y, Z, A, B, C, U, Z2) с 4-осевым (X, Z, B, C) скоординированным управлением
  • Вращение шпинделя и стола осуществляется серводвигателем с прямым приводом
  • Система управления Fanuc 0i MF / Siemens 828D
  • Широкие направляющие скольжения с тефлоновым покрытием
  • Автоматический конвейер для уборки стружки
Назначение

Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез.


Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Комплектация
Стандартная

  • 8 управляемых осей (X, Y, Z, A, B, C, U, Z2) с 4-осевым (X, Z, B, C) скоординированным управлением.
  • Компактная структура. Занимает всего около 7 м2, включая гидростанцию, систему смазки, конвейер для уборки стружки, систему охлаждения, пневматическую систему и систему автоматической загрузки и выгрузки заготовок.
  • Вращение шпинделя (Ось B) осуществляется серводвигателем с прямым приводом с максимальной частотой вращения до 2500 об/мин.
  • Вращение стола (ось C) так же осуществляется серводвигателем с прямым приводом с максимальной частотой вращения до 300 об/мин.
  • Система управления Fanuc 0i MF или Siemens 828D.
  • Основные электрические и гидравлические компоненты от известных зарубежных поставщиков.
  • Основные литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости. Эти элементы имеют мощные широкие направляющие скольжения с тефлоновым покрытием, для обеспечения производительной обработки и долгого срока службы.
  • Осевые и радиальные перемещения узлов станка приводятся предварительно нагруженными шарико-винтовыми парами (ШВП).
  • Станок так же оснащен автоматическим конвейером для уборки стружки.
  • Заготовка фиксируется в приспособлении с помощью гидрозажима.
  • Оправка для установки фрезы Ø32 мм.
  • Согласно стандарту точности зубофрезерных станков с ЧПУ, GB/T8360.1—1996, точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008.

С системой автоматической загрузки и выгрузки заготовок (по требованию покупателя).

  • Виброопоры;
  • Герметик для устранения протечек СОЖ;
  • Клей.

  • Руководства по эксплуатации на русском языке;
  • Информация о системе ЧПУ;
  • Инструкции на импортные компоненты.

Комплектующие
Система ЧПУ Siemens / Fanuc
Встроенные сервомоторы осей B и C, Германия
ШВП на оси Z, Япония
ШВП на осях X, Y, Z2, Китай
Главные подшипники IBC, Германия / NSK, Япония
Роликовые направляющие Rexroth / Schneeberger, Германия
Масляный цилиндр на зажим, Тайвань
Гидравлические компоненты, Тайвань
Теплообменник электрического кабинета, Китай
Стружечный конвейер, Китай
Масляный кондиционер, Китай
Централизованная система смазки, Китай
Ручной маховик, Китай
Пылеуловитель, Китай

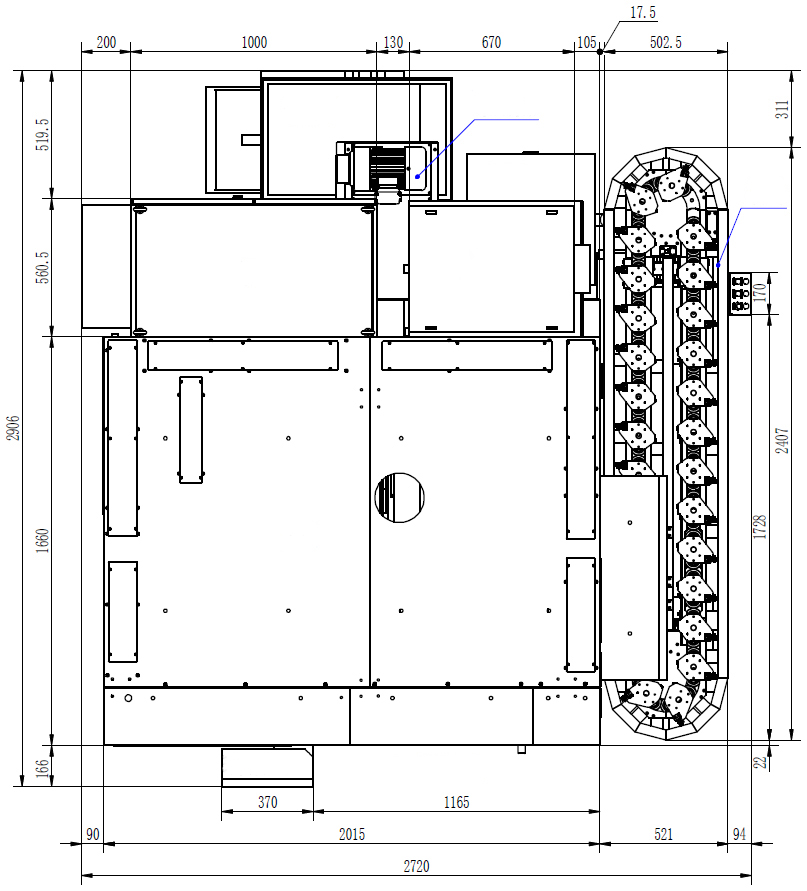

Габариты станка
