Внутришлифовальные станки Spitzen. Серия SIG-80

Цена по запросу
Связь с ведущим специалистом

Диапазон шлифуемого Ø: 1,5 - 80 мм

Исполнение станков в 2-х вариантах: полуавтомат, автомат

Вес: 1400 кг

Преимущества 5

Два варианта исполнения станка: полуавтома и автомат.

Зажим заготовки в высокоточном 3-х кулачковом патроне.

Минимальное перемещение шлифовального узла 0,001 мм.

Лучшее предложение для внутреннего шлифования среди Тайваньских производителей.

Диапазон обработки внутреннего диаметра от 1,5 до 80 мм

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станки предназначены для высокоточного внутреннего шлифования заготовок с малыми габаритными размерами.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются в точном машиностроении и приборостроении.

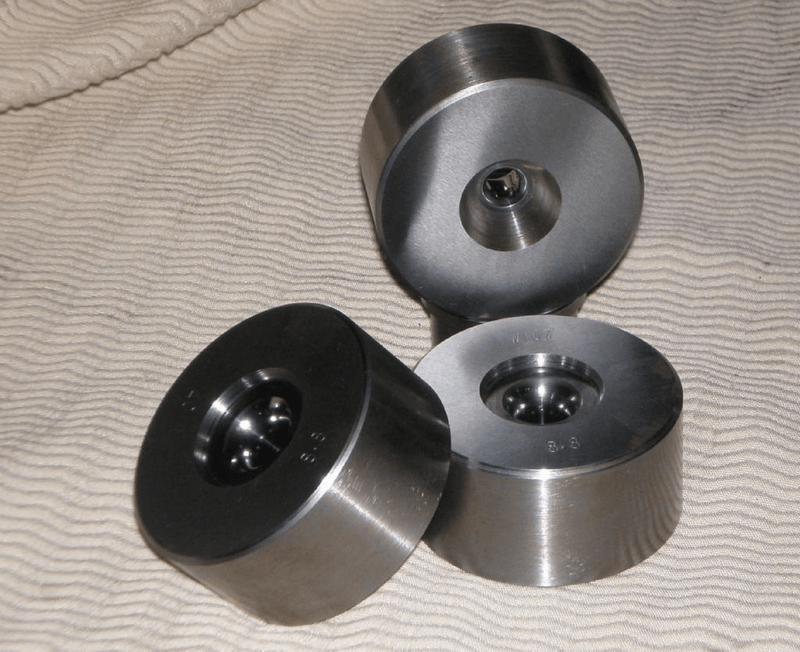

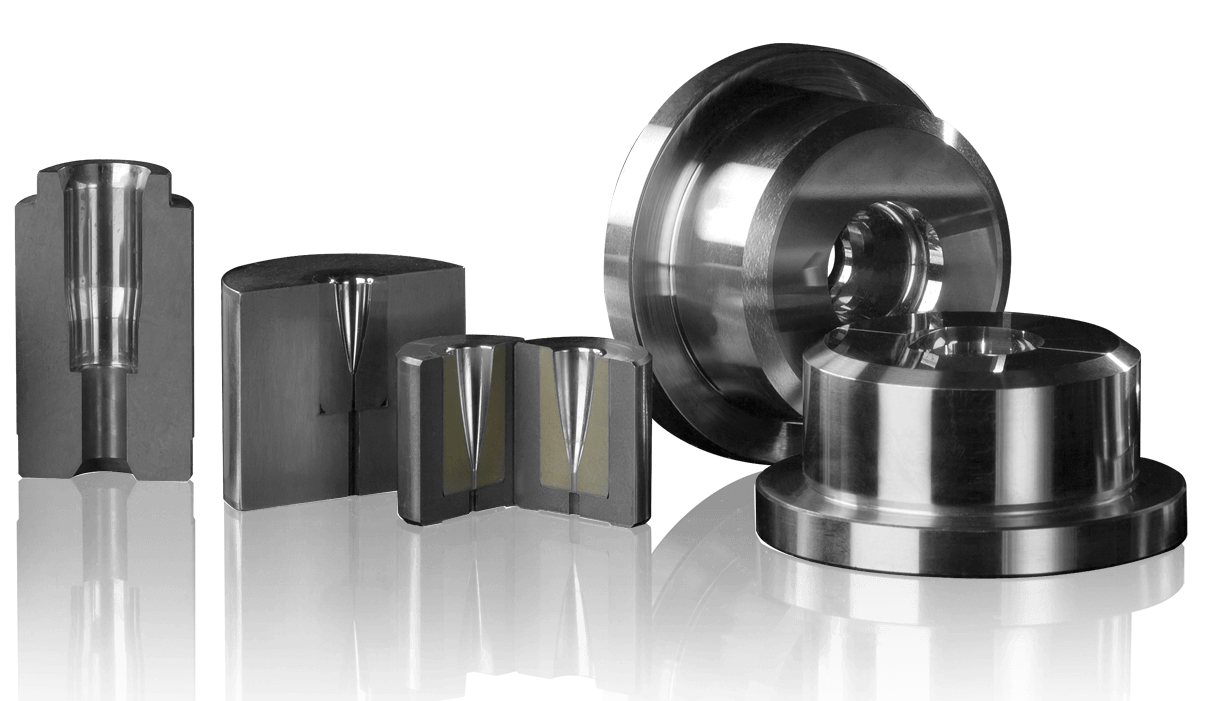

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

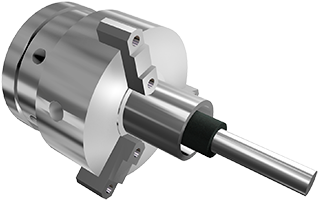

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станки производятся в следующих модификациях:

  • SA – суппорт в продольном направлении перемещается при помощи электродвигателя, а в поперечном – вручную;
  • A – перемещения суппорта в продольном и поперечном направлениях задается электродвигателем.

Станки комплектуются высокоскоростными шпинделями в соответствии с заданными диаметрами шлифуемых отверстий. Конструкция станков и возможности по их дополнительной комплектации позволяют производить эффективную и высокоточную обработку широкой номенклатуры деталей.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Цанга Ø 3 мм;
  • Цанга Ø 6 мм;
  • Гайка (M14 x P0,75);
  • Инструментальный ящик.


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Поворотная бабка с 3-х кулачковым патроном ±45°.
УЦИ
Система подачи СОЖ.
Вакуумный пылесборник.

Модель

SIG-80SA

SIG-80A

Диаметр внутреннего шлифования, мм

1,5 - 80

1,5 - 80

Диаметр зажимаемой заготовки, мм

2,5 - 200

2,5 - 200

Максимальная длина зажимаемой заготовки, мм

240

240

Градуировка поперечной подачи, мм

0,001

0,001

Частота вращения шпинделя передней бабки, об/мин

0 - 550

0 - 550

Метод подачи вперед-назад

ручная

автоматическая

Метод подачи влево-вправо

автоматическая

автоматическая

Частота вращения шлифовального шпинделя, об/мин

0 - 55 000

0 - 55 000

Мощность шлифовального шпинделя, Вт

750

750

Габаритные размеры

Длина, мм

1700

1700

Ширина, мм

1100

1100

Высота, мм

1700

1700

Вес, кг

1400

1400
