Внутришлифовальные станки с ЧПУ Spitzen. Серия SIMG

Цена по запросу
Связь с ведущим специалистом

Диапазон шлифуемых диаметров:

0,5 - 150 мм

Кол-во шпинделей: 1 шт.

Вес: 800 - 3800 кг

Преимущества 6

Самый широкий диапазон внутренней обработки - от 0,5 до 150 мм.

Возможность комплектации станков приспособлением для шлифования торца.

Самое экономичное предложение среди станков с ЧПУ на Тайване.

Интуитивно понятный и простой в обучении контроллер, не требующий навыков программирования в G и M коде.

Высокая точность позиционирования и повторяемости позиционирования благодаря использованию сервоприводов Mitsubishi.

Высокая скорость обработки благодаря быстрым перемещениям и грамотной проработке ПО.

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок предназначен для высокоточного шлифования отверстий. Применение двух шпинделей (шпиндель для внутреннего шлифования и шпиндель для шлифования торца) позволяет резко повысить производительность обработки за счет сокращения времени на полную обработку изделия, исключая применение дополнительного оборудования.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Приборостроение и точное машиностроение



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Пример возможности обработки:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • Перемещение по обеим осям осуществляется посредством шариковых винтовых пар и сервомоторов. Точность позиционирования составляет ±0,001 мм.
  • Полностью автоматический цикл шлифования включает в себя: шлифование, правку круга, ступенчатое чистовое шлифование, выглаживание. При ступенчатом шлифовании оператор может выставить количество проходов и скорость подачи. Это гарантирует стабильность необходимых размеров и превосходную чистоту обработанной поверхности.
  • Система контроля Easy CNC имеет дружественный интерфейс, удобный и простой в обращении. Оператор просто вводит параметры шлифования и необходимые размеры обрабатываемой детали. Затем станок начинает работу. Процесс обработки легко контролируется без необходимости введения G и M - кодов.
  • Станина станка разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна «механита», проходит термообработку и выдержку для снятия внутренних напряжений.
  • Направляющие также проходят термообработку и точную шлифовку, что обеспечивает максимальную плавность подачи и высокую точность обработки.
  • Шпиндель изготовлен из высококачественной стали и установлен на высокопрецизионных роликовых подшипниках, гарантирующих высокую точность, жесткость и бесшумность работы. Рабочая головка может поворачиваться на 8° вперед и на 5° назад для возможности шлифования конусных деталей.
  • Ось X и ось Z укомплектованы прецизионными шариковыми винтовыми парами (ШВП) и сервомоторами. Сервомоторы управляют ШВП напрямую, что гарантирует точность позиционирования и стабильность подачи.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Гидравлическая станция (для станков с гидравликой);
  • Автоматическая система смазки;
  • Система подачи СОЖ;
  • Система автоматической правки шлифовального круга;
  • Кабинетное защитное ограждение зоны обработки;
  • Инструменты для обслуживания станка;
  • Инструкция по эксплуатации.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Цанговый патрон

Бабка с магнитным патроном

Оптические линейки

Роликовая бабка

Гидравлический патрон

Синусная линейка

Вакуумный пылесборник

Магнитный фильтр СОЖ

Бумажный фильтр СОЖ

Магнитно-бумажный фильтр СОЖ

Модель

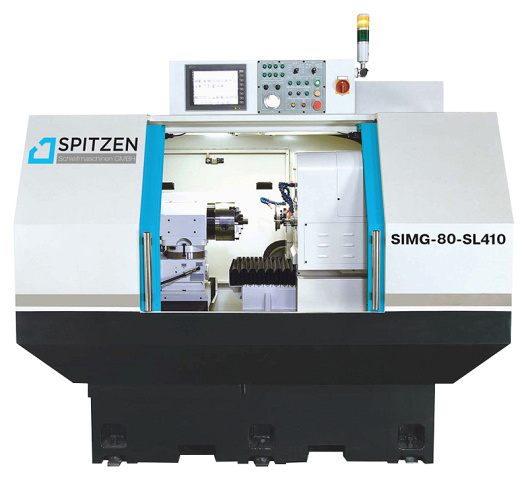

SIMG-80 SL410

SIMG-80 SL210

SIMG-80 SL200

SIMG-80 200

Максимальный зажимаемый диаметр, мм

200

200

200

150

Диапазон шлифуемых диаметров, мм

1,5 - 80

1,5 - 80

1,5 - 80

1,5 - 80

Максимальная длина зажимаемой заготовки, мм

150

150

120

120

Минимальная подача по оси X, мм

0,001

0,001

0,001

0,001

Минимальная подача по оси Z1, мм

0,001

0,001

0,001

0,001

Минимальная подача по оси Z2, мм

0,001

0,001



Частота вращения патрона, об/мин

0 - 600

0 - 600

0 - 550

0 - 550

Частота вращения шлифовального шпинделя, об/мин

внутреннего
0 - 55 000

наружного

0 - 3400

внутреннего
0 - 55 000

наружного

0 - 3400

внутреннего
0 - 55 000

внутреннего
0 - 55 000

Мощность двигателя передней бабки, кВт

0,75

0,75

0,75

0,75

Мощность шлифовального шпинделя, кВт

0,75 х 4 шт.

1,1 х 1 шт.

0,75 х 2 шт.

1,1 х 1 шт.

0,75 х 2 шт.

0,75 х 2 шт.

Габаритные размеры

Длина, мм

2400

2400

2400

2400

Ширина, мм

1500

1500

2200

2200

Высота, мм

1600

1600

1800

1800

Вес, кг

4100

3700

3200

2900
