Скоростные вертикальные токарные станки HONOR SEIKI. Легкая серия VL

HONOR SEIKI
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Ø обработки: 460; 760 мм

Высота обработки: 350; 750 мм

Мощность: 22 кВт

Вес: 6500; 11 600 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Вертикально-токарные обрабатывающие центры для высокоскоростной обработки HONOR SEIKI серии VL предназначены для токарной обработки деталей типа дисков, барабанов, корпусных и других изделий сложной конфигурации.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Высокоскоростные вертикально-токарные станки HONOR SEIKI серии VL широко используются в машиностроении, судостроении и других производствах, где необходима скоростная токарная обработка крупногабаритных и нестандартных изделий с большим диаметром. Например, с помощью таких обрабатывающих центров можно проводить токарную обработку деталей, имеющих элементы криволинейных и прямолинейных поверхностей, сверление, зенкерование, развертывание, нарезание резьбы и другие операции. Данные вертикально-токарные станки широко используются при изготовлении: тормозных и колесных дисков для автомобилей, корпусов электродвигателей, колец и других специализированных изделий, которые используются в нефте и газодобывающей отрасли.

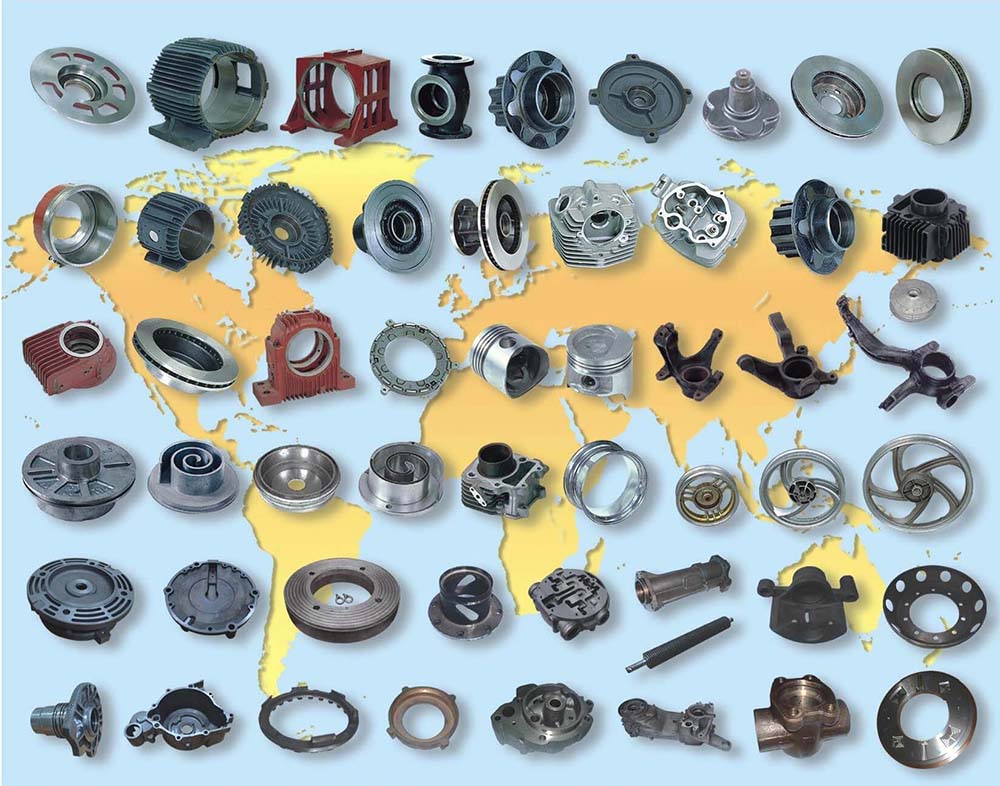

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

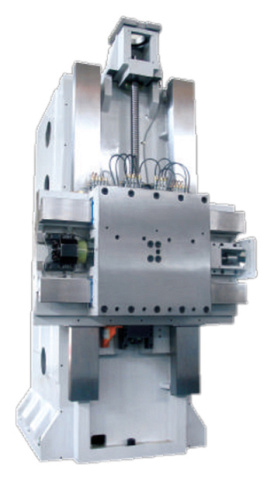

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-G)

Выполнен с установкой одного инструмента (резец) два дополнительных суппорта (левый, правый), в которых устанавливается по два инструмента. На данном станке используется до пяти инструментов одновременно при обработке детали).

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-A)

Выполнен с горизонтальной револьверной головой. Револьверная голова может быть установлена на 8 и 12 не приводных инструментов (резцов).

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-H)

Выполнен с вертикальным расположением 4-х позиционной револьверной головой (резцедержкой) с четырьмя блоками для установки резцов.

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-H)

Выполнен с вертикальным расположением 6-ти позиционной револьверной головой с шестью различными блоками для установки резцов и осевого инструмента (сверло и др.).

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-F)

Выполнен с вертикальным расположением 8-и позиционной револьверной головой в которой устанавливается блоки для различного инструмента в том числе приводного. С помощью приводного инструмента на данном станке, возможно, осуществлять вне осевое сверление, фрезерование и другие работы.

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ (ТИП-М)

Выполнен с горизонтальным расположением 12-и позиционной револьверной головой в которой устанавливается приводной инструмент. С помощью приводного инструмента на данном станке возможно осуществлять вне осевое сверление, фрезерование и другие работы.

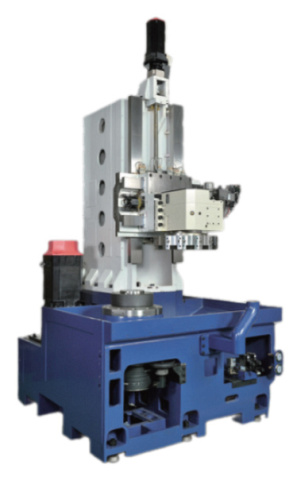

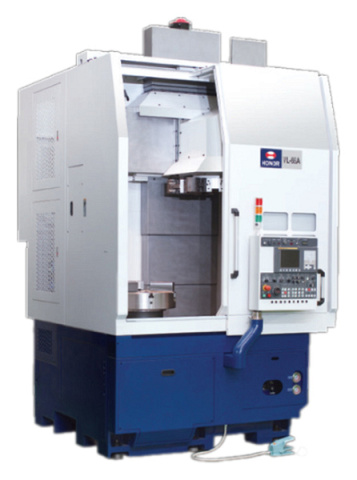

ВЫСОКОСКОРОСТНЫЕ ВЕРТИКАЛЬНО-ТОКАРНЫЕ ЦЕНТРЫ HONOR SEIKI СЕРИИ VL

Могут изготавливаться в разных конструктивных модификациях в зависимости от исполнения вертикального шпинделя.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

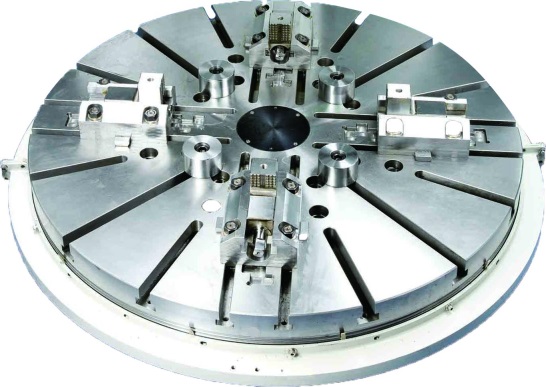

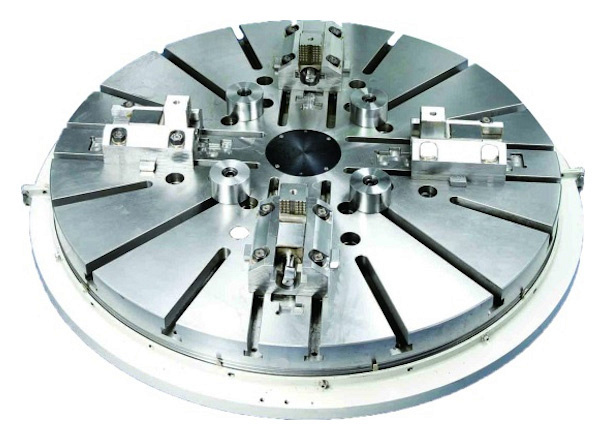

ПЛАНШАЙБА С НЕЗАВИСИМЫМИ 4-МЯ КУЛАЧКАМИ

Данная линейка планшайб изготовлена с целью достижения высокой мощности сцепления детали с поверхностью планшайбы, при этом  достигается высокая точность позиционирования заготовки относительно системы координат станка. Данная система крепления обладает высокой надежностью при долгосрочной эксплуатации.

ЗАКРЫТЫЙ КОЖУХ

Стандартный полностью закрытый кожух предотвращает разбрасывание стружки и охлаждающей жидкости, обеспечивая безопасность работы и чистоту. Надежные ограждения из нержавеющей стали и специальные очистители предназначены для защиты направляющих от попадания стружки и охлаждающей жидкости, дополнительно сокращая трение до 50%.

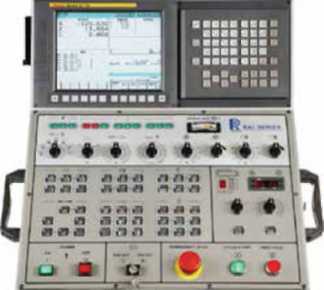

СИСТЕМА ЧПУ FANUC 0I – T

Базовые характеристики и возможности: LCD дисплей, жесткое нарезание резьбы, отвод для жесткого нарезания резьбы, винтовая интерполяция, технологическая программа макропользователя B, точная система управления Acc и Dec, система управления HRV, мониторинг нагрузки, групповой цикл, руководство диалоговой программы и мн.др. FANUC Oi-TD — система управления высокого качества, сочетающая все наиболее популярные свойства для многоцелевых станков.
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ
3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН
НАБОР ЗАКАЛЕННЫХ И СЫРЫХ КУЛАЧКОВ
ЗАЩИТНАЯ ДВЕРЬ
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
РАБОЧЕЕ ОСВЕЩЕНИЕ
СИГНАЛЬНАЯ ЛАМПА
СИСТЕМА ПОДАЧИ СОЖ
СЧЕТЧИК ДЕТАЛЕЙ
СИСТЕМА СМЫВКИ СТРУЖКИ СО СТОЛА
ТЕПЛООБМЕННИК ЭЛЕКТРОШКАФА
ПЕДАЛЬ ДЛЯ ЗАЖИМА/РАЗЖИМА ГИДРАВЛИЧЕСКОГО ПАТРОНА
ИНСТРУМЕНТАЛЬНЫЙ ЯЩИК С ИНСТРУМЕНТОМ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА
РЕГУЛИРОВОЧНЫЕ ОПОРЫ И БОЛТЫ
КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ
ТЕЛЕЖКА ДЛЯ СТРУЖКИ
ИНДЕКСАЦИЯ ШПИНДЕЛЯ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СТАНКА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

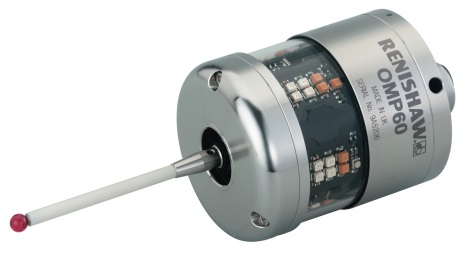

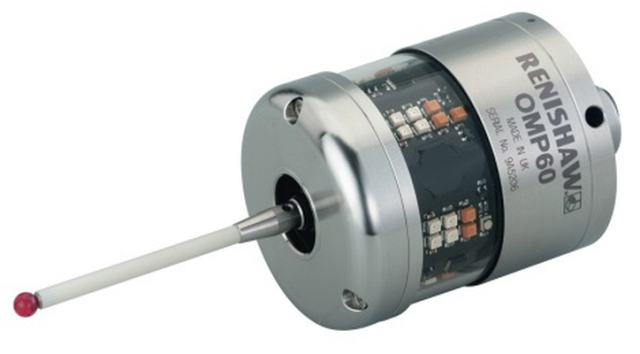

СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛИ

Позволяет производить высокоточный контроль размеров обрабатываемого изделия на станке. Своевременный контроль размеров ведет к прямому сокращению количества брака, так как позволяет вовремя внести необходимые изменения в программу обработки.

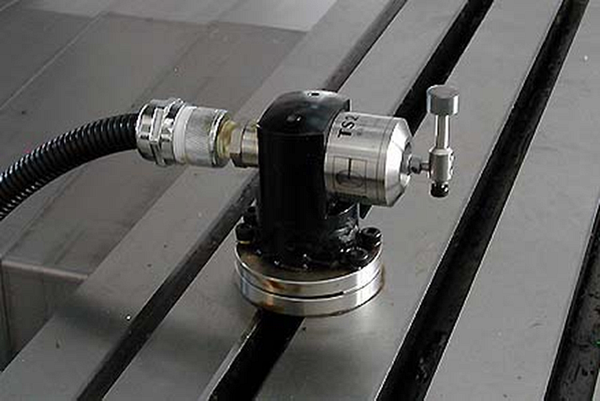

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА

Позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную.
ГИДРАВЛИЧЕСКИЙ ПАТРОН
УВЕЛИЧЕННАЯ МОЩНОСТЬ ШПИНДЕЛЯ
ВОЗДУШНЫЙ КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРИЧЕСКОГО КАБИНЕТА
ТРАНСФОРМАТОР
СБОРЩИК МАСЛЯНОГО ТУМАНА
ДОПОЛНИТЕЛЬНЫЕ БАЗЫ ДЛЯ РЕЗЦЕДЕРЖАТЕЛЕЙ
СПЕЦИАЛЬНЫЕ РЕЗЦЕДЕРЖАТЕЛИ
ОПТИЧЕСКИЕ ЛИНЕЙКИ ПО ОСЯМ X И Z
ДАТЧИК КОНТРОЛЯ УСИЛИЯ ЗАЖИМА ЗАГОТОВКИ
ОХЛАДИТЕЛЬ СМАЗКИ ДЛЯ ПОДШИПНИКОВ ШПИНДЕЛЯ И РЕДУКТОРА
УВЕЛИЧЕНИЕ ХОДА ПО ОСИ Z
ЗАКАЛЕННЫЕ КУЛАЧКИ ДЛЯ ГИДРАВЛИЧЕСКОГО ПАТРОНА
ПОДАЧА СОЖ ПОД ВЫСОКИМ ДАВЛЕНИЕМ ЧЕРЕЗ РЕЗЦЕДЕРЖАТЕЛЬ
СДВОЕННЫЙ РЕДУКТОР ШПИНДЕЛЯ ПРИВОДНОГО ИНСТРУМЕНТА
КОНВЕЙЕР ДЛЯ СТРУЖКИ СКРЕБКОВОГО ТИПА
СИСТЕМА ЧПУ FANUC 18I-T (8.4" LCD)
ФУНКЦИЯ MANUAL GUIDE I
CE КОМПЛЕКТАЦИЯ
ЧПУ SIEMENS

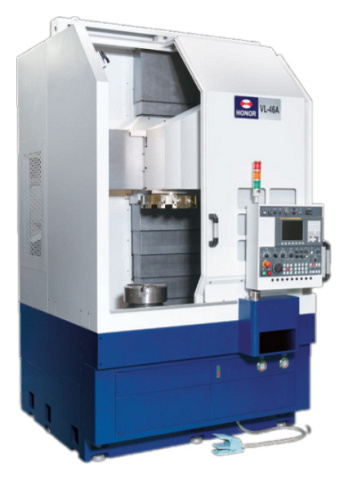

Модель

VL-46 VL-66

Устанавливаемый Ø над станиной, мм

560 800

Устанавливаемый Ø над суппортом, мм

460 760

Макс. Ø обработки, мм

460 760

Макс. длина обработки, мм

460 750

Частота вращения шпинделя, об/мин.

(Макс. частота вращения главного шпинделя или планшайбы карусельного станка)

2250 2000

Мощность главного шпинделя, кВт

22  22

Мощность привода приводного инструмента, кВт

11 11
Габаритные размеры:
Длина, мм
1700 1950
Ширина, мм
3100 3410
Высота, мм
2855 3450

Вес, кг

6500 11 600
