Вертикальные токарные станки с ЧПУ
5 товаровØ обработки: 600 - 800 мм
Высота обработки: 750 - 800 мм
Мощность: 22 / 26 кВт
Вес: 10 800 - 12 800 кг
Ø обработки: 320 - 2500 мм
Высота обработки: 460 - 2000 мм
Мощность: 15 - 55 кВт
Вес: 8000 - 9500 кг
На систему ЧПУ - 3 года
Ø обработки: 550 - 720 мм
Высота обработки: 400 - 650 мм
Мощность: 15 - 22 кВт
Вес: 5500 - 8500 кг
Ø обработки: 460 - 760 мм
Высота обработки: 350 - 750 мм
Мощность: 22 кВт
Вес: 6500 - 11 600 кг
Ø обработки: 850 - 860 мм
Высота обработки: 800 (1000) мм
Мощность: 18,5 / 22 кВт
Вес: 12 000 - 15 000 кг

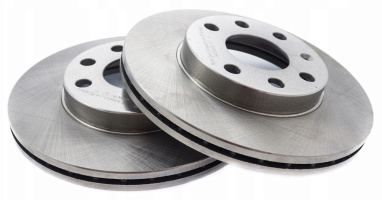

Вертикальные токарные станки по металлу предназначены для обработки деталей сложной конфигурации (диски, барабаны, корпусные изделия и проч). На них выполняют черновую и чистовую обработку деталей из черных и цветных металлов, а также работают с неметаллическими заготовками, осуществляют точение контуров, конусов и цилиндрических поверхностей, обеспечивают проточку канавок и пазов, резание заготовок, а также при наличии специального инструмента - сверление отверстий, нанесение резьбы, фрезерование и зенкерование.
Особенности конструктивного устройства моделей
Из-за характерной формы, по-другому оборудование называется карусельным. Причина в том, что обработка происходит только по верхней и боковой поверхностям заготовки, а нижняя для инструмента недоступна. Благодаря такой конструкции возможно выполнять токарную обработку массивных заготовок и изготавливать детали большого диаметра, отношение длины к которому меньше единицы.
Обрабатываемая деталь фиксируется вертикально, обработка при силовом вращении осуществляется с помощью одного\двух твердосплавных резцов. Вертикальное положение позволяет:
- убрать дополнительную вибрацию;
- уменьшить интенсивную механическую нагрузку;
- исключить перекос материала под воздействием собственного веса.
В итоге растет качество обработки и снижается риск получения брака. Рабочий ресурс оборудования расходуется в нормальном режиме.

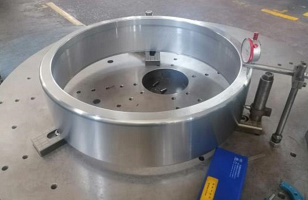

Двигатель установлен в задней части. Запуск и переключение скоростей осуществляется за счет электромагнитных муфт. Зажим и дополнительная фиксация материала производятся с использованием Т-пазов, которые располагаются радиально или смещены в сторону от оси вращения заготовок.
Рабочий инструмент перемещается по траверсе, которая представляет собой горизонтальную балку, закрепленную на вертикальной стойке. Из-за вертикального расположения материала обработка нижней и боковой частей заготовки усложняется. Для этого устанавливается дополнительный так называемый боковой суппорт, который управляется в ручном режиме.
Разновидности
По количеству стоек оборудование можно разделить на одно- и двухколонное (соответственно, консольное и портальное). Двухколонные токарные станки отличаются жесткостью и надежным позиционированием заготовок, подходят для обработки деталей большого размера.
