Вакуумные сушильные камеры ТВЧ VACUUM-E

Поделиться
$ ¥
От 7 366 770 ₽
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Китай
Модели серии:
Vacuum-E 3 Vacuum-E 6 Vacuum-E 10

Рабочий объем: 3 - 10 м³

Тип камеры: Вакуумный

Тип нагрева: ТВЧ

Система управления: Автоматическая

Преимущества
  • PLC-автоматическое управление режимами сушки
  • Ввод параметров, корректировка режимов с Touch Screen дисплея
  • Система автоматической загрузки/выгрузки штабеля с помощью рельсовых тележек
  • Автоматическая система контроля влажности древесины
  • Внутреннее покрытие камеры из нержавеющей стали обеспечивает долговечность даже при работе в агрессивной среде
  • Фитосанитарная обработка
  • Не изменяется цвет древесины
  • Не требуется котельная
  • Европейский сертификат безопасности «СЕ»

НАЗНАЧЕНИЕ:

1. Сушка пиломатериалов ценных и экзотических пород древесины (дуб, бук, венге, тик, палисандр, анегри, мореный дуб), а также любых других пород с высокой производительностью и без дефектов традиционной конвективной и вакуумной сушки.

2. Сушка пиломатериалов увеличенного сечения, например: бревен и строительного бруса без образования трещин и других дефектов.

3. Быстрая и одновременно качественная сушка пиломатериалов. Цикл сушки твердых пород около 5 дней: толщина древесины 50 мм, плотность 0,8 гр/см³, влажность начальная 55%, влажность конечная 8%.



ПРИНЦИП РАБОТЫ:

В камере одновременно создается вакуум и электрическое поле под действием ТВЧ (токов высокой частоты). В электрическом поле молекулы воды начинают колебаться и нагреваться ввиду трения. Нагретая в центре древесины вода создает избыточное давление и выходит наружу – к поверхности. Получаем главное: градиент (направление) движения воды и температуры одинаковые – к поверхности древесины. Это позволяет достичь идеального качества сушки. Нагрев влаги осуществляется с помощью ТВЧ, которые проникая по всей толщине древесины, воздействуют только на молекулы воды, не тратя время на прогрев древесины (принцип микроволной печи). Сухая древесина не нагреется, т.к. в ней нет влаги. Вакуум идеально дополняет ТВЧ, ускоряя движение воды внутри древесины, ускоряя её испарение с поверхности древесины и снижает температуру сушки до 40-50 град., делая режимы сушки мягкими.

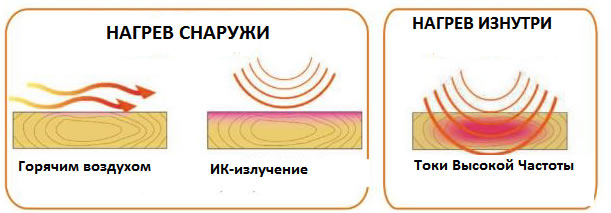

РАЗНИЦА МЕЖДУ РАЗНЫМИ ТИПАМИ НАГРЕВА:

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», разница между разными типами нагрева

Схематичное сравнение конвективной и ТВЧ вакуумной сушки:

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», Описание: СВЧ-вакуумная сушка

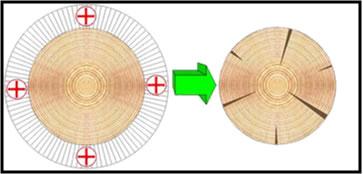

КОНВЕКТИВНАЯ СУШКА

При конвективной сушке бревна в первую очередь высыхают поверхностные слои. Центральные зоны остаются набухшими. Это приводит к растягиванию поверхностных слоев вокруг набухшей центральной зоны и образованию трещин на поверхности бревна.

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», Описание: СВЧ-вакуумная сушка

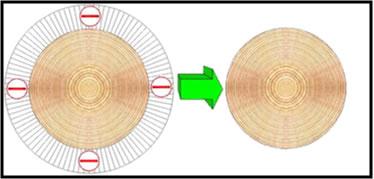

ТВЧ СУШКА

При ТВЧ способе сушки бревна в первую очередь высыхает центральная зона. Высохшая центральная зона притягивает к себе наружные зоны. Наружные зоны начинают сжиматься, препятствуя образованию трещин. Бревна и доски высыхают без трещин.



ПОРЯДОК РАБОТЫ КАМЕРЫ:

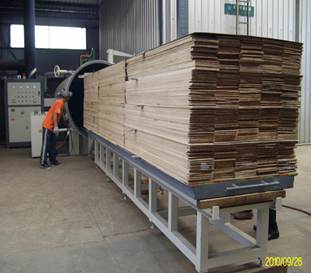

1. Штабель автоматически взвешивается с помощью электронных весов встроенных в рельсовые пути.

2. Автоматическая загрузка рельсовой тележки в камеру с помощью электропривода.

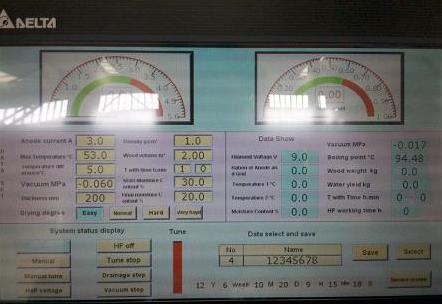

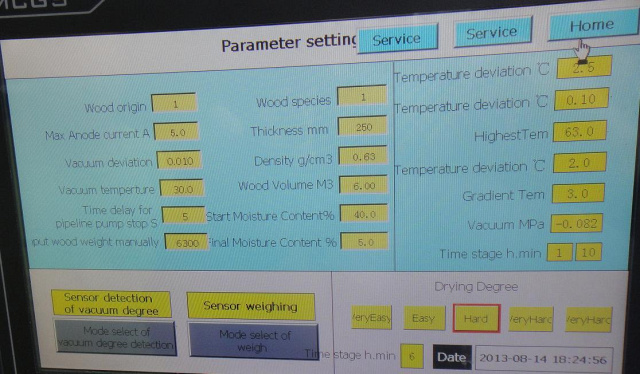

3. Оператор вводит на экране Touch Screen следующие параметры: порода древесины, начальная и конечная влажность, объем штабеля и др.

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», порядок работы камеры твч

4. Сверху на штабель опускаются гидроприжимы – для гарантированного сохранения геометрии древесины в процессе сушки.

5. Начинается сушка в автоматическом режиме: создается вакуум и электрическое поле. В таком поле молекулы воды начинают колебаться и соответственно нагреваться. В режиме реального времени на экран выводятся параметры древесины, параметры среды в камере и другая информация, которая может понадобиться оператору.

6. При достижении древесиной заданной влажности камера автоматически завершает процесс сушки.

7. После открытия двери тележка с штабелем автоматически выгружается из камеры.

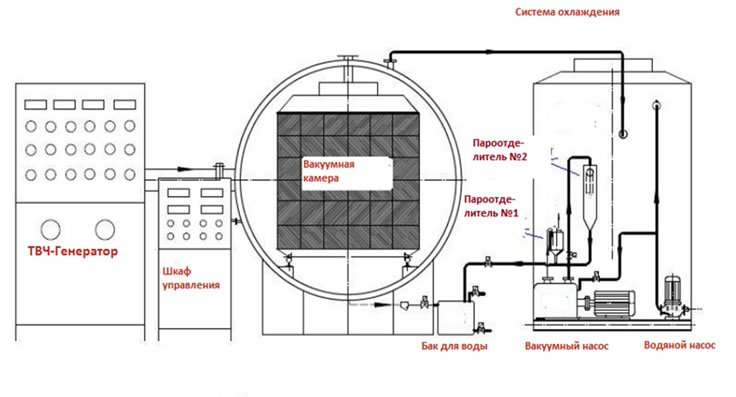

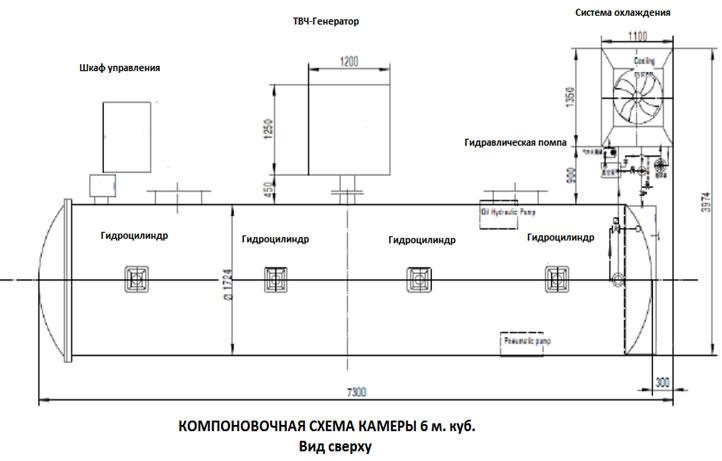

СХЕМЫ СУШИЛЬНОЙ КАМЕРЫ:

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», схема сушильной камеры

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», схема сушильной камеры



СИСТЕМЫ БЕЗОПАСНОСТИ:

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», схема безопасности

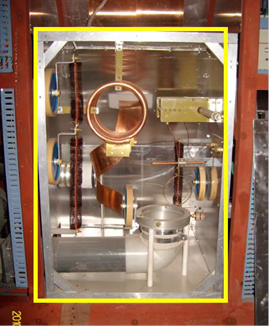

ТВЧ-трубка находится в защитном герметичном корпусе из алюминия толщиной 1,5 мм. Такой корпус поглощает все возможные излучения.

Камера безопасна для окружающей среды и оператора.

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», схема безопасности

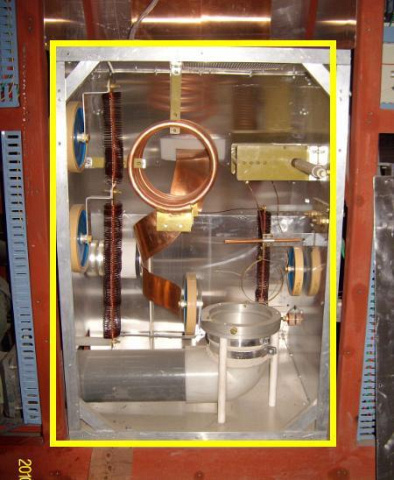

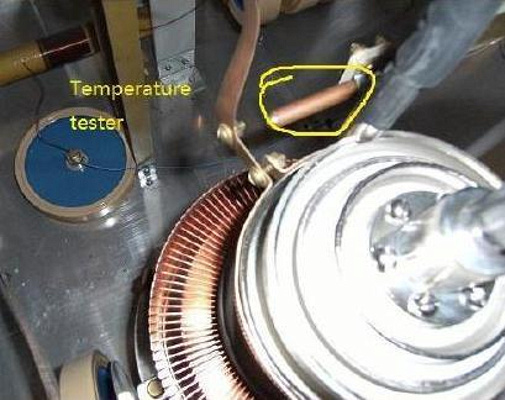

Желтым цветом показана система защиты от перегрева радиочастотной трубки. Данная система исключает перегрев трубки и значительно увеличивает срок её службы.

Вакуумные сушильные камеры ТВЧ мод. «VACUUM-E», схема безопасности



ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ НА 1 м³ ЗА ВЕСЬ ЦИКЛ СУШКИ

Плотность древесины, г/см³

Толщина

Начальная влажность

Конечная влажность

Время сушки

Мощность на 1 м³ за весь цикл сушки

Мягкие породы
Менее 0.5

50 мм

40%

8 - 10%

24 - 30 часов

180 - 220 кВт

Твердые породы
Более 0.8

50 мм

40%

8 - 10%

65 - 75 часов

250 - 300 кВт

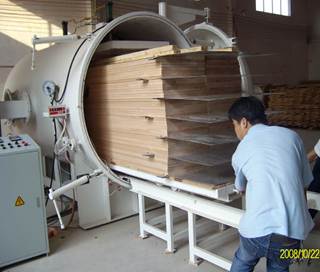

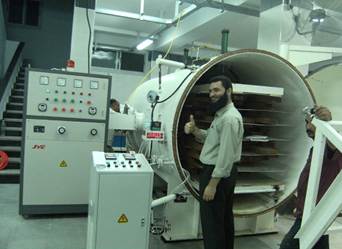

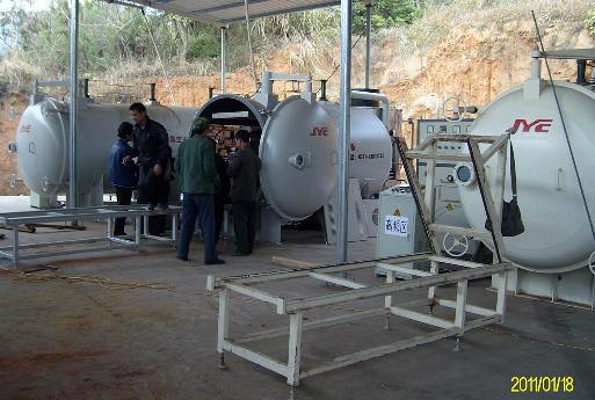

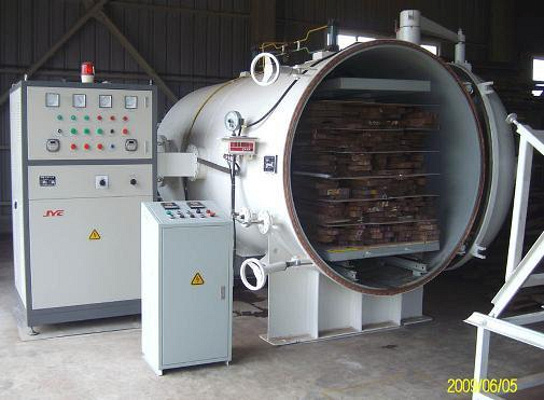

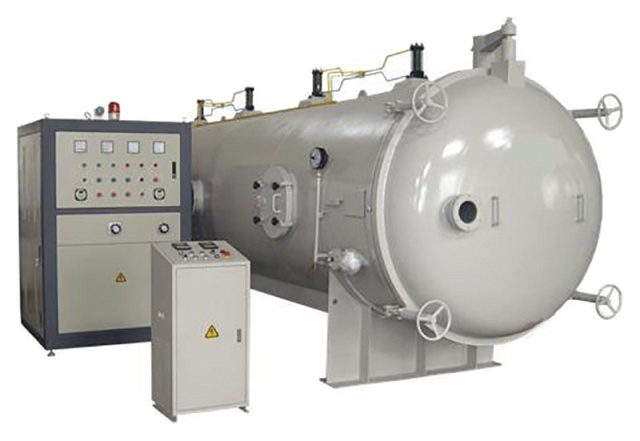

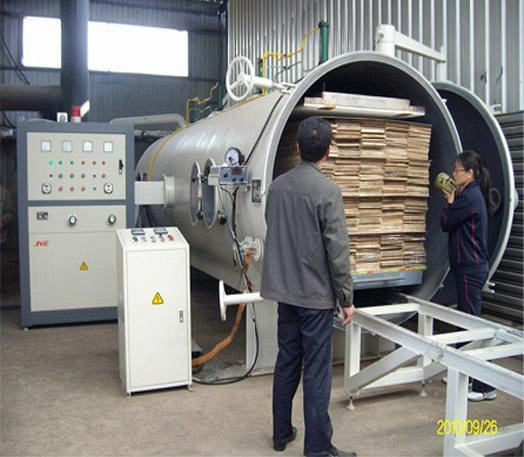

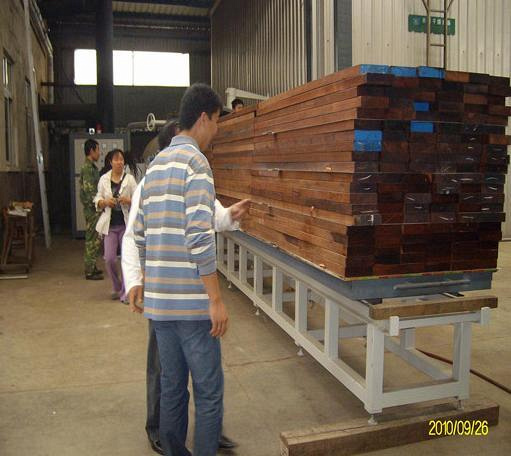

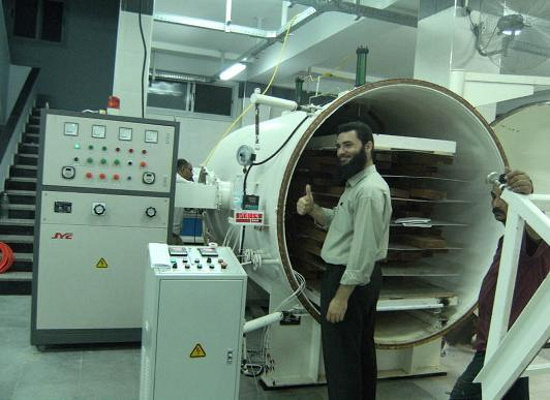

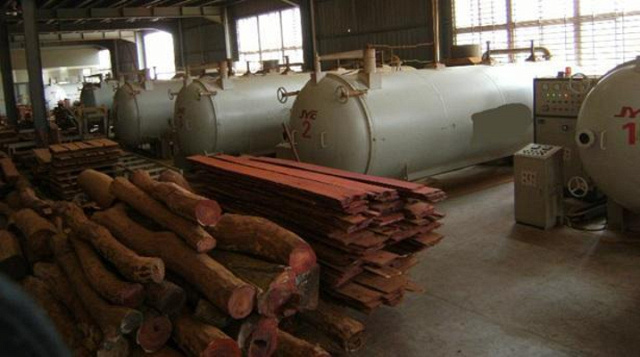

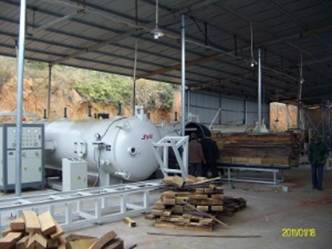

ФОТО С ПРОИЗВОДСТВ:
