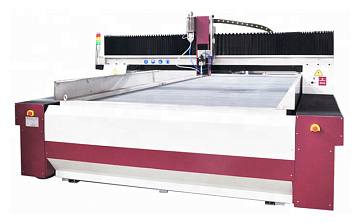

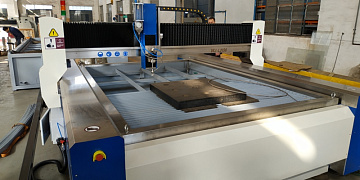

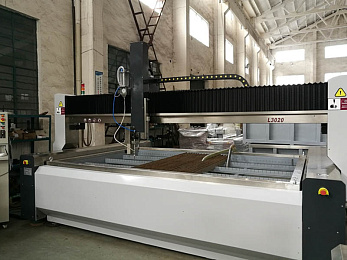

Установки гидроабразивной резки с ЧПУ IRONMAC

5-ТИ ОСЕВАЯ РЕЖУЩАЯ ГОЛОВА 3D

Автоматическая компенсация конусности.

ПО IGEMS для 3D-моделирования:

• Угол наклона (Ось A): ± 45 (70)°;
• Угол поворота (Ось C): ± 540°;
• Точность: ± 0,01 мм;
• Угловая точность: 0,01°.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ С МИКРО-ШАГОМ

НАСОС ВЫСОКОГО ДАВЛЕНИЯ (СЕРВОДВИГАТЕЛЬ)

• Повышение энергоэффективности (КПД);
• Увеличение срока службы всех компонентов системы высокого давления от насоса до режущей головки;
• Ощутимая экономия электроэнергии при односменном режиме работы (около 2000 рабочих часов в год) составляет в среднем 150 тысяч рублей (около 25% в относительных величинах);
• Связь между ЧПУ и электродвигателем по току, скорости и положению;
• Плавный пуск насоса;
• Бесступенчатая регулировка давления;
• Практически полное отсутствие пульсации при врезке;
• Понижение колебаний рабочего давления всего до ± 1% при полной нагрузке;
• Отсутствие, как избыточных отклонений, так и минимальных падений давления при включении/выключении струи;
• Отсутствие расхода электричества при закрытой форсунке;
• Шестеренчатый насос гидравлического контура, встроенный в масляный бак, обеспечивает:

- Понижение рабочей температуры масляного контура на 15%;

- Понижение уровня шума на 50% (< 73 Дб).

СОСТАВ

• Станина, портал;
• Режущая голова;
• Насос высокого давления;
• Бункер подачи абразива;
• Стойка оператора, ЧПУ;
• Гранатовый абразив.

СТАНИНА

Выполнена из термообработанной стали. Усиленная конструкция станины для максимальной прочности и жесткости, гарантирует высокое сопротивление против сгибания, кручения и вибраций. Применение независимой ванны полностью исключает деформации и напряжения.

НАПРАВЛЯЮЩИЕ СТАНИНЫ

Защищены международным патентом, исключает так называемый «эффекта увода», который приводит к неконтролируемому перемещению.

Линейная направляющая – HIWIN (Тайвань).

ПРИВОД СТАНКА

Шарико-винтовая пара или рейка-шестерня, производства Германия или Тайвань.

Серводвигатели YASKAWA (Япония).

Автоматическая система смазки.

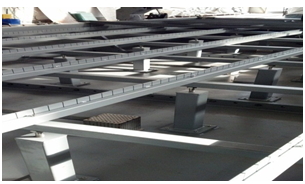

ОПОРНЫЙ ЭЛЕМЕНТЫ

В виде решеток, сменных полос или труб надежно закреплены в резервуаре для резки, для обеспечения максимальной стабильности. На опорных элементах располагаются несущие решетки, на которых размещается обрабатываемая заготовка (лист).

Максимальная нагрузка в пределах 600…2000 кг/м².

ПОРТАЛ

Защищена двойными кожухами, усиленная ребрами жесткости.

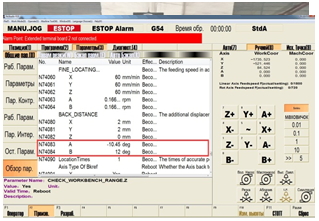

Система управления – NAIKY (NC Studio V10-Русский) содержит в себе функции управляющей программы и CAD/CAM, при трех осевом раскрое, а так же с добавлением компенсации конусности. Так же возможна комплектация ПО IGEMS с дополнительной функцией пяти осевого раскроя. Дополнительные возможности по автораскладке и логистике обработки деталей (расчет оптимальной скорости реза).

СТОЙКА ЧПУ

Промышленный компьютер влаго и пыле защищенный, 17" ЖК-дисплей, жесткий диск с памятью 80 Гб, функция имитации линии резки на дисплее, функция автоматического контроля над перемещением за пределы, функция возвращения в начальную точку и автоматическое торможение и многое другое. Возможность программирования и создание чертежей со стойки оператора. Удаленное подключение.

БУНКЕР, ПИТАТЕЛЬ

Система подачи абразива автоматическая с контролем уровня. Объем 170 кг.

3-Х ОСЕВАЯ РЕЖУЩАЯ ГОЛОВА

Традиционный раскрой по трем направлениям.

МУЛЬТИПЛИКАТОР

Оригинал Accustream, подтвержден сертификатом происхождения.

СИСТЕМА ОХЛАЖДЕНИЯ

Насоса высокого давления - воздушное.

СЕРВОПРИВОДА С ОБРАТНОЙ СВЯЗЬЮ MITSUBISHI (ЯПОНИЯ)

СИСТЕМА ОЧИСТКИ ШЛАМА

На все размеры столов.

МНОГОРЕЗЦОВЫЕ ГОЛОВКИ

От 2-х до 6-ти единиц.

СВЕРЛИЛЬНЫЙ МОДУЛЬ

От 1-го до 6-ти.

ГИДРАВЛИЧЕСКИЙ ЗАГРУЗЧИК

На все размеры столов.

СИСТЕМА УМЯГЧЕНИЯ ВОДЫ

После теста воды у заказчика.

УСИЛИТЕЛИ СТАНКА (НВД)

Плунжер «керамика».

ЗИП НА 2400 часов (2 года работы)

Интенсивность работы 8 часов в сутки.

6-Я ОСЬ

Обработка труб и цилиндрических поверхностей.

ОСЬ «Z»
