Фильтр рукавный с силосом EcoWood Industrial SP-80

Код товара: ДО 418307
Поделиться
  • ШМР в подарок
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 24 месяца
Самая большая
EcoWood
Турция
Другие модели:
< SP-30 SP-40 SP-55
  • Производительность
    80 000 м³/ч
  • Общая установленная мощность
    по запросу кВт
  • Напор
    по запросу Па
  • Емкость накопителей
    45 м³
  • Система регенерации фильтров
    Автоматическая (вибровстряхивание)
Преимущества
  • Встроенный накопитель до 45 м3
  • Усиленная конструкция из высоколегированной стали
  • Разгрузка опилок в автоматическом режиме
  • Автоматическая система пожаротушения
  • Автоматическая регенерация фильтров
  • Уличное исполнение
Назначение

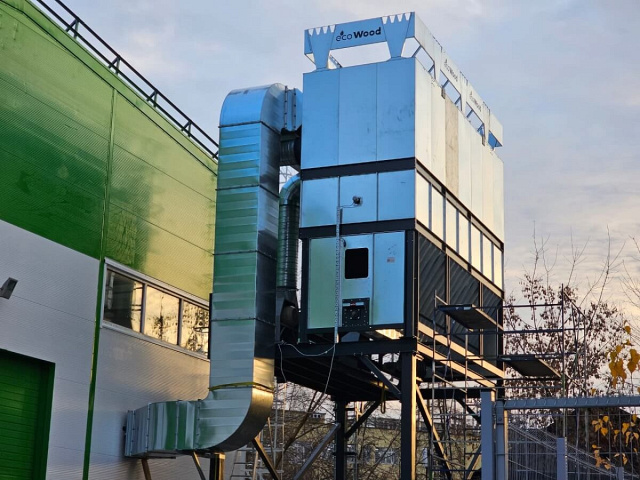

Рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах, а также в цехах обработки пластмассы, бумаги, металла, камня и т.д.

Область применения

Фильтр применяется в составе централизованных систем аспирации в первую очередь на мебельных и деревообрабатывающих производствах различной мощности, а также в цехах обработки пластмассы, бумаги, металла, камня и т.д.

Конструктивные особенности

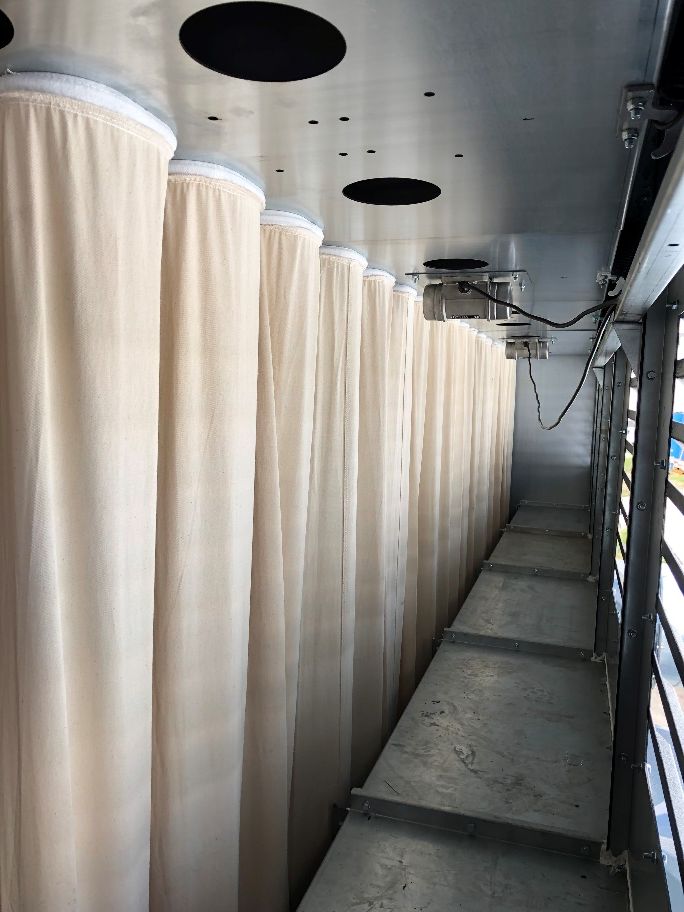

Фильтровальные рукава Ecowood Industrial изготавливаются из хлопка или полиэстера (материал подбирается исходя из технического задания Заказчика). Проницаемость фильтров 5мкм. Срок эксплуатации фильтров 2-3 года.

Блок фильтров имеет автоматическую регенерацию путем механического вибровстряхивания.

Фильтровальные рукава установлены в жестком подвижном каркасе. Усиленные металлоконструкции рассчитаны под рост и вес человека, что обеспечивает удобство обслуживания.

Места установки вибромоторов регенерации фильтров и рукавные фильтры спроектированы таким образом, что обслуживание не требует разборки фильтровального блока в отличие от конкурентов.

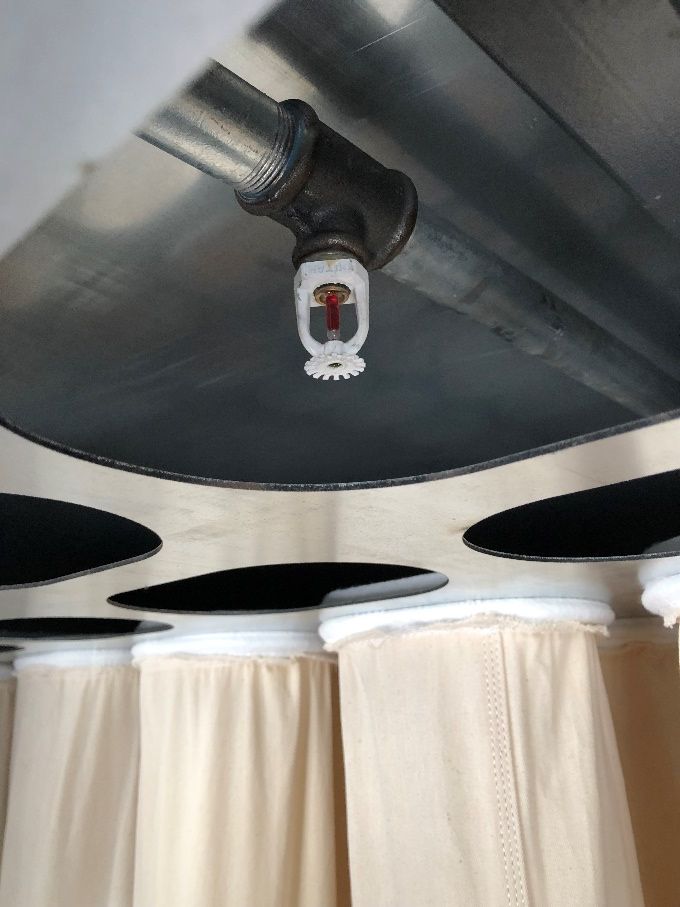

Блок фильтров и силос Ecowood Industrial укомплектован не одноуровневым, а двухуровневым контуром над фильтром и накопителем. Данная конструктивная особенность позволяет минимизировать время срабатывания системы пожаротушения в независимости от места возникновения пожара. Оба контура оснащены форсунками и разбрызгивателями.

Система срабатывает автоматически в случае повышения температуры в зоне фильтров или силоса.

Система пожаротушения фильтра подключается к общей сухотрубной системе пожаротушения в цехе.

Корпус фильтра Ecowood Industrial изготовлен из специальной высоколигированной стали и имеет гальваническое покрытие.

Во-первых это дает отличную коррозионную стойкость, а также защиту от агрессивных сред на протяжении десятилетий.

Во-вторых нет необходимости окрашивать внутренние и внешние панели корпуса фильтра. В результате опилки не задерживаются и не зацепляются за стенки силоса, не зависают на них.

Балки и опоры спроектированы и рассчитаны с учетом усиленной снеговой и ветровой нагрузки характерной для северных широт Российской Федерации.

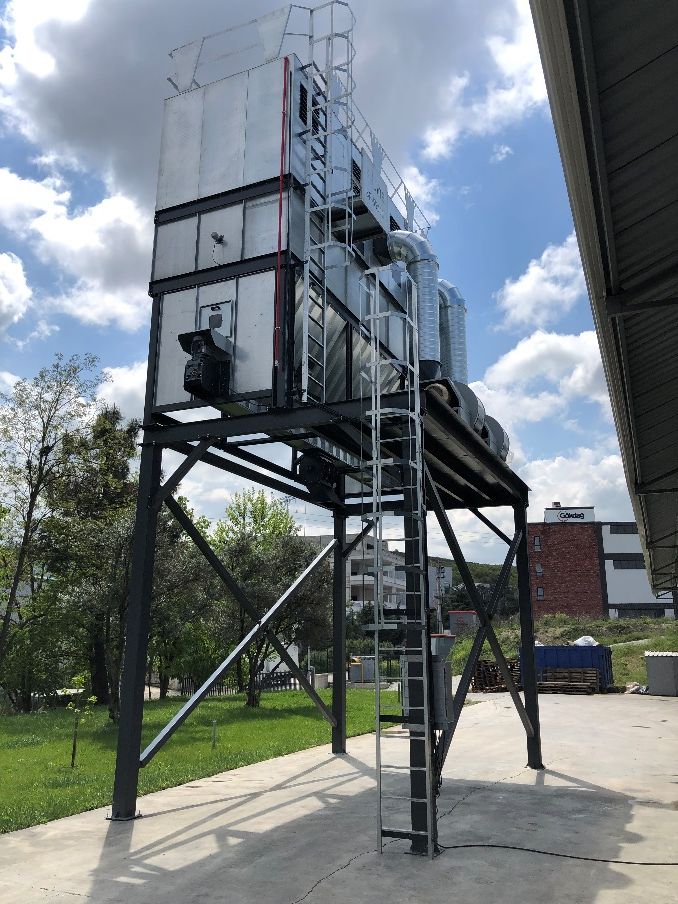

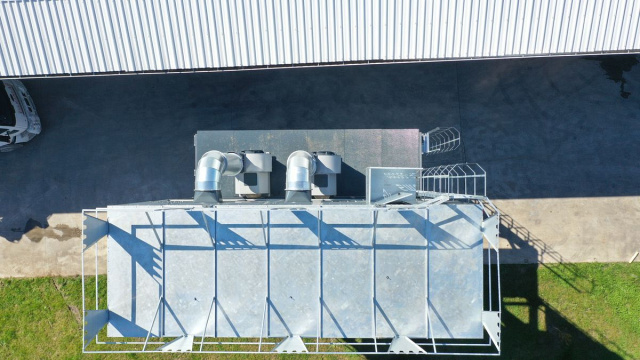

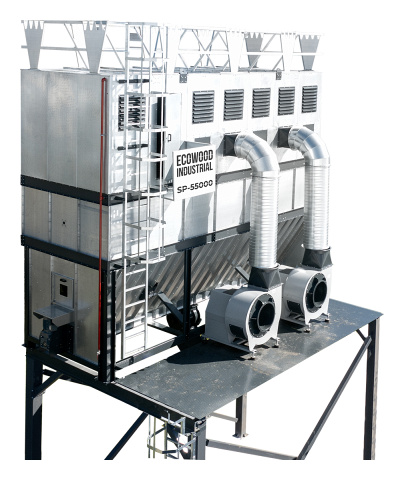

Для удобства блок фильтров Ecowood Industrial оснащен площадкой обслуживания рукавных фильтров с балконом и дверью, большой монтажной площадкой для установки и обслуживания вентиляторов, лестницами для подъема в зону обслуживания и ограждением на крыше фильтра.

Благодаря монтажной площадке нет необходимости делать дополнительные фундаменты для вентиляторов.

Рукавный фильтр поставляется в комплекте с металлоконструкциями. Габариты металлоконструкции определяются исходя из технического задания заказчика.

Фильтры Ecowood Industrial имеют двухсекционную конструкцию очистки воздуха.

Загрязненный воздух сначала попадает в камеру предварительной очистки, которая перенаправляет поток загрязненного воздуха от фильтров в силос-накопитель.

В этом случае силос действует как циклон. В нем отделяется большее количество твердых частиц и затем воздух попадает в фильтры второй секции и доочищается.

Камера предварительной очистки предотвращает попадание запыленного воздуха сразу на фильтры, продлевая их срок службы на 40% и время работы между остановками на регенерацию фильтров.

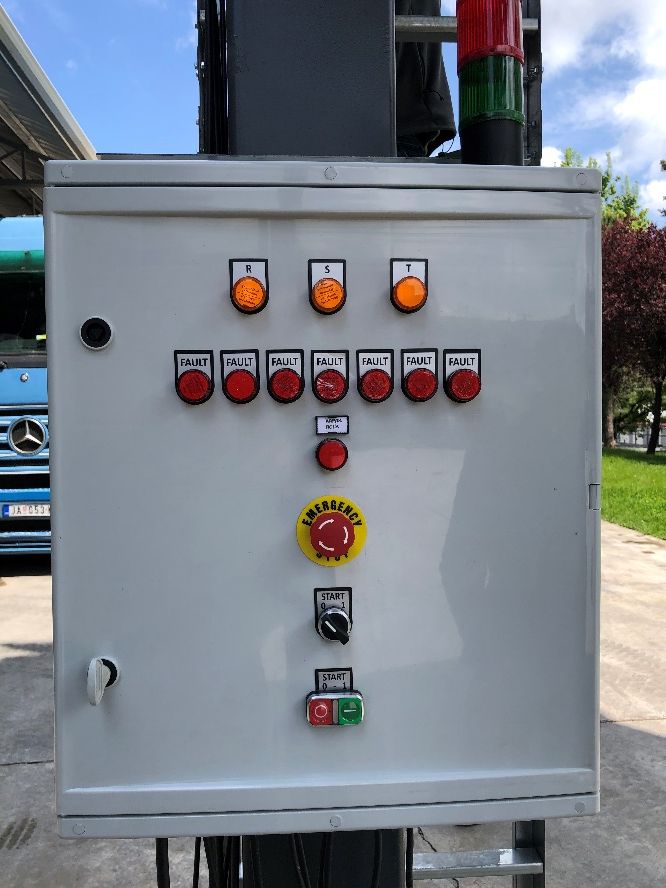

Пульт управления может быть установлен как внутри помещения, так и рядом с аспирационной установкой для удобного управления системой разгрузки.

На пульте установлена лампа «ALARM» для световой сигнализации для уведомления оператора о наполнении силоса и необходимости скорой разгрузки.

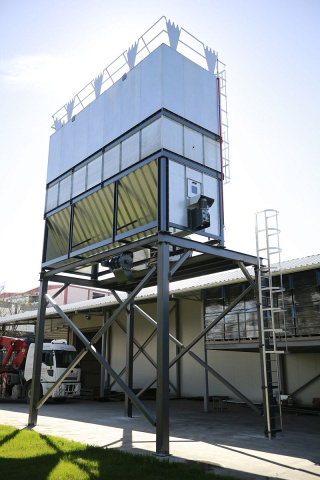

Фильтр Ecowood Industrial имеет встроенный силос (накопитель) для отходов.

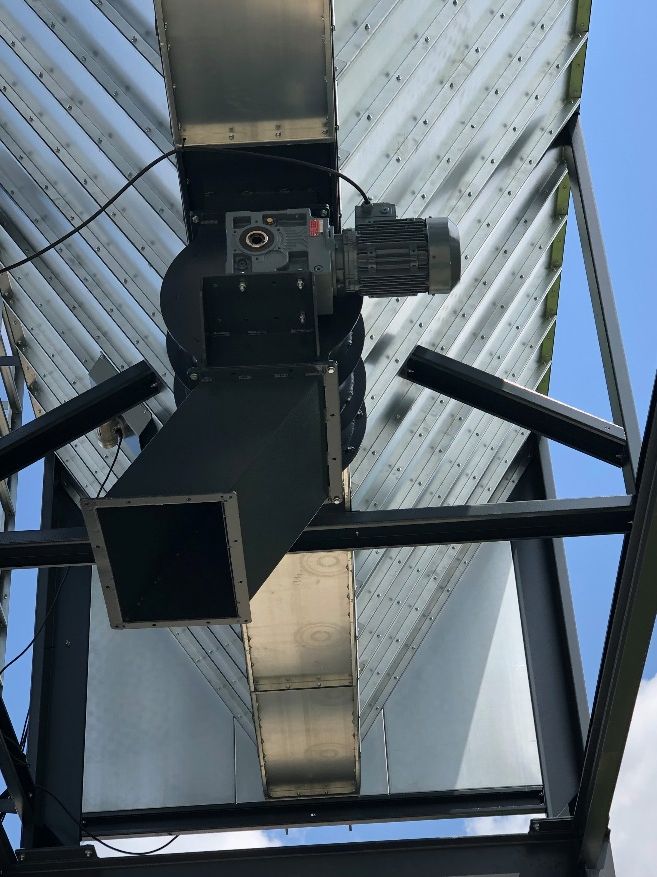

Накопитель оснащен датчиками уровня опилок со световой сигнализацией, шнеком, вибродвигателями и шлюзовым перегрузчиком.

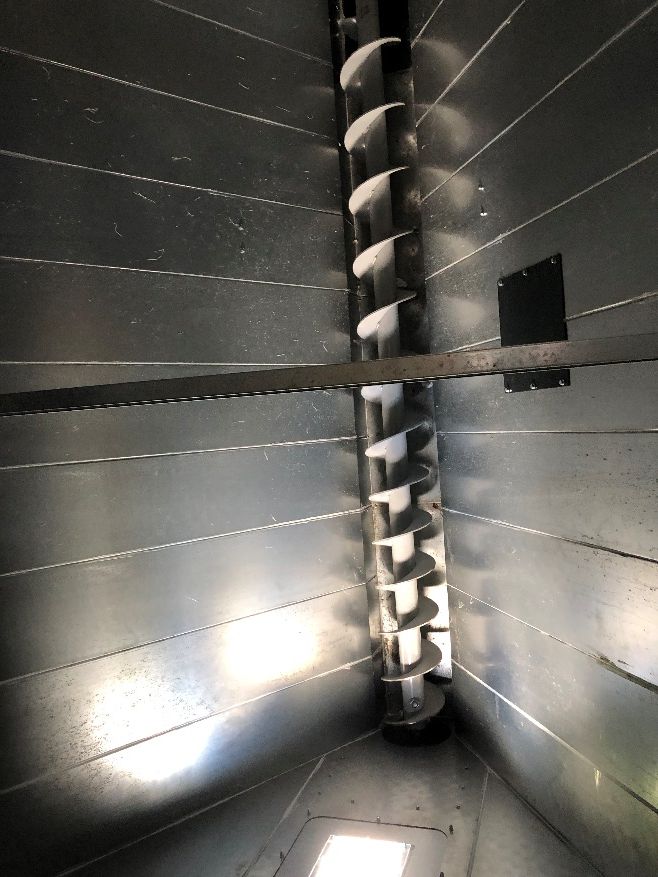

В отличие от конкурентов шнек имеет разношаговую навивку для исключения слеживания опилок между витками, а также увеличенное сечение вала и мощный редуктор для долговечной работы без поломок.

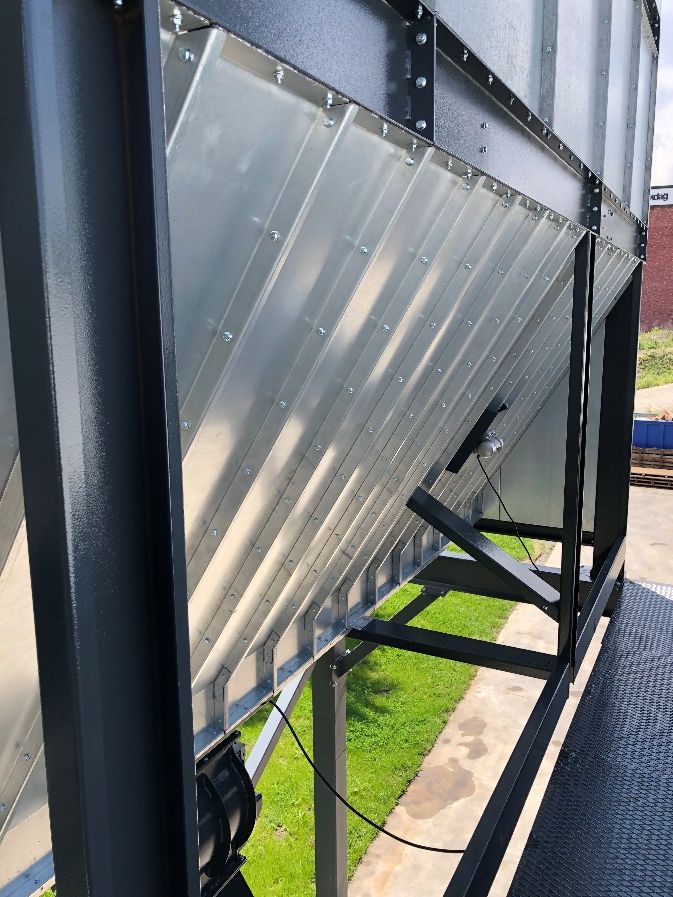

Силос имеет вибромоторы для исключения залипания опилок на стенках силоса и образования свода.

Разгрузка накопителя возможна при работающей системе аспирации!

Для обслуживания шнека существуют инспекционные двери с системой безопасности против случайного включения.

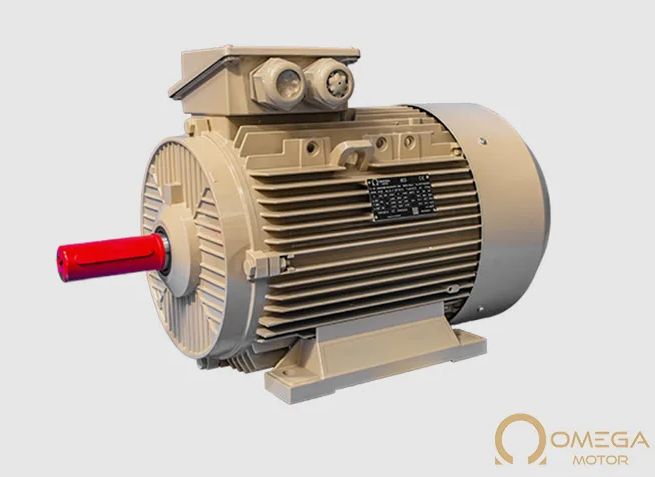

Фильтры Ecowood Industrial оснащаются современными электродвигатели OMEGA с классом энергоэффективности IE3 (сверхвысокий класс).

Экономия электроэнергии в них достигает 27%, при более высоком КПД двигателя.

Класс защиты электродвигателей IP55 - корпус изделий обладает полной защищенностью от механического негативного влияния различных предметов и отчасти от проникновения пыли, может применяться в сырых помещениях.

Комплектация
Дополнительная

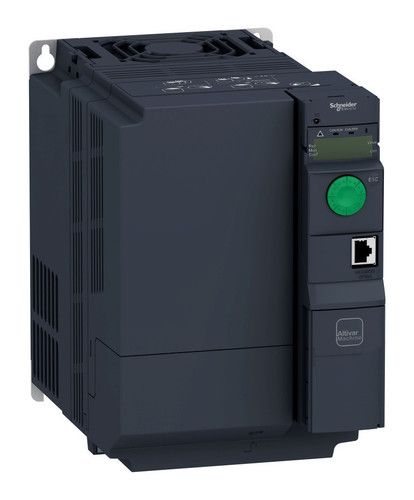

Устанавливается на каждом вентиляторе. Дает возможность регулировать производительность вентилятора, настраивать работу всей системы аспирации в соответствии с требованиями оборудования.

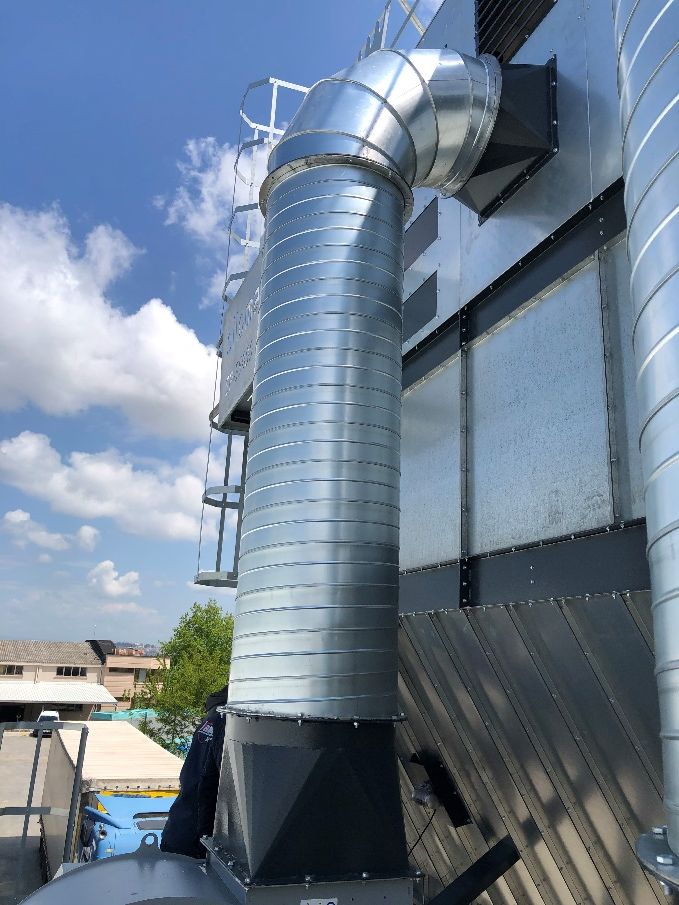

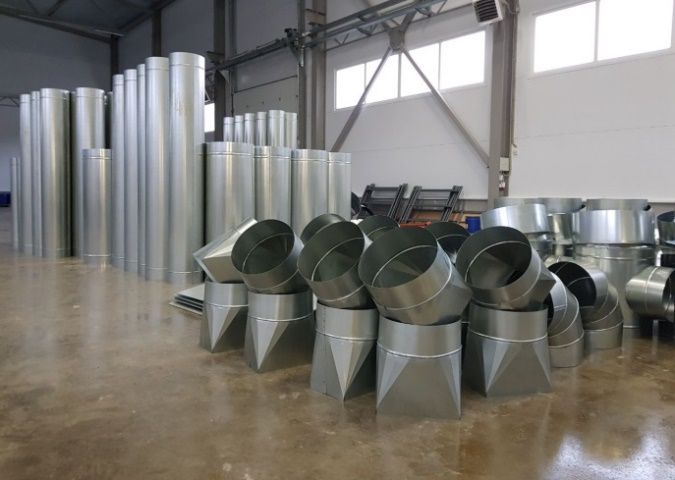

Воздуховоды изготовлены из стали. Стальные воздуховоды имеют долговечное гальваническое покрытие, низкое аэродинамическое сопротивление. Гладкая внутренняя поверхность предотвращающую налипание пыли внутри и забивания воздуховодов.

Воздуховоды возврата теплого воздуха в помещение укомплектованы клапанами «ЗИМА-ЛЕТО» для регулирования объема возвращаемого воздуха и равномерного его распределения внутри цеха.

В этом случае нет дополнительной необходимости в установке дорогостоящей приточно-вытяжной вентиляции и дополнительных трат на нагрев холодного воздуха.

Опционально фильтр можно укомплектовать автоматикой для автоматического начала и завершения разгрузки силоса. В этом случае исключается человеческий фактор

Отличительные особенности
  • Уличное исполнение. Усиленный каркас рассчитан с учетом снеговой и ветровой нагрузки характерной для северных широт Российской Федерации
  • Площадь фильтрации в десятки раз больше, чем у стандартных мешковых пылеулавливающих агрегатов. Благодаря этому фильтр не забивается и может работать дольше без потери производительности. Фильтр особенно эффективен при удалении шлифовальной пыли, опилок и стружки после обработки МДФ и ДСП
  • Корпус фильтров ECOWOOD INDUSTRIAL изготовлен из высоколегированной стали с высокой коррозионной стойкостью. Не подвержен коррозии и воздействию агрессивных сред
  • Автоматическая система очистки фильтров при помощи вибровстряхивания снижает вероятность забивания фильтров, исключает человеческий фактор
  • Увеличена предельно-допустимая концентрация пыли входящего загрязненного воздуха до 50г/м3. Данная особенность увеличивает время работы фильтра
  • Фильтры ECOWOOD INDUSTRIAL имеют двухсекционную предварительную очистку. Происходит отделение крупных твердых частиц из запыленного воздуха, что снижает нагрузку на фильтровальные рукава и увеличивает их срок службы
  • Встроенный накопитель объемом до 45м3 с шнеком и шлюзовым перегрузчиком для исключения слеживания и автоматической разгрузки опилок
  • Разгрузка опилок во время работы аспирации
  • Система автоматического пожаротушения
  • Стандартные установочные металлоконструкции, ограждение и лестницы входят в комплект поставки
  • Система возврата теплого очищенного воздуха в цех. Не требуется приточно-вытяжная вентиляция с нагревом воздуха (опция)
Модель
SP-80
ДО 418307
Производительность, м³/ч
80 000
Общая установленная мощность, кВт
по запросу
Напор, Па
по запросу
Тип накопителя
Силос
Количество накопителей, шт.
1
Емкость накопителей, м³
45
Размер присоединительного патрубка, мм
500
Количество патрубков, шт.
4
Система регенерации фильтров
Автоматическая (вибровстряхивание)
Фильтрующий материал
полиэстер, хлопок
Длина, мм
11 040
Ширина, мм
2265
Высота, мм
9050
Вес, кг
10000
