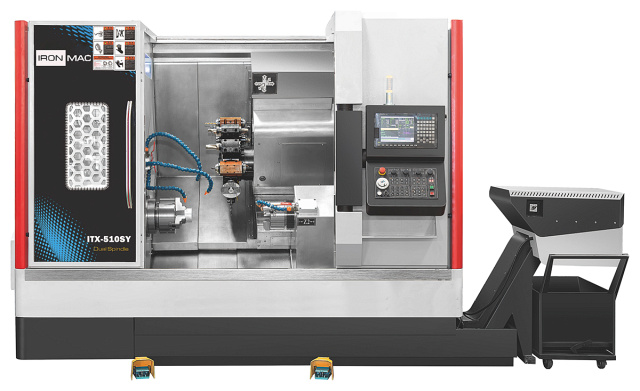

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-510SY
Ø обработки: 300 мм
РМЦ: 500 мм
Мощность: 17 кВт
Вес: 5600 кг
Преимущества
- Cистема ЧПУ SYNTEC

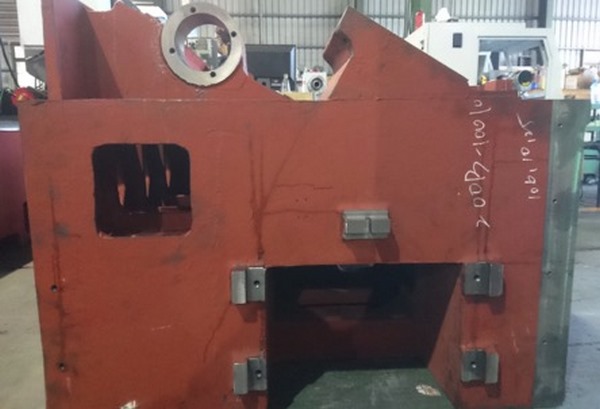

- Компактная жесткая цельнолитая станина с углом наклона 30°
- Линейные направляющие качения
- Высокоточный шпиндель 4500 об/мин
- Точность обработки по 6 - 7 квалитету
О товаре
Характеристики
Артикул(ы):
| Макс. диаметр вращения, мм | 500 |
| Макс. диаметр точения, мм | 450 |
| Макс. длина точения, мм | 500 |
| Макс. диаметр прутка, мм | 69 |
| Тип направляющих | Качения |
Все характеристики
Модель
Макс. диаметр вращения, мм
500
Макс. диаметр точения, мм
450
Макс. длина точения, мм
500
Макс. диаметр прутка, мм
69
Тип направляющих
Качения
Угол наклона станины, °
30
По оси X, мм
600
По оси Y, мм
±70
По оси Z, мм
500
Конус
A2-6
Обороты шпинделя, об/мин
4500
Диаметр отверстия шпинделя, мм
65

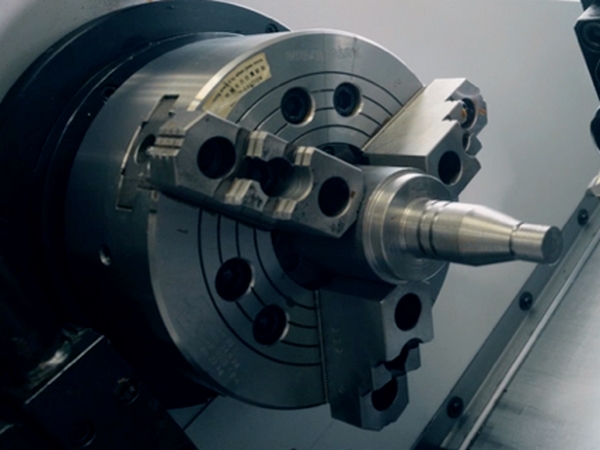

Размер патрона, дюйм
8

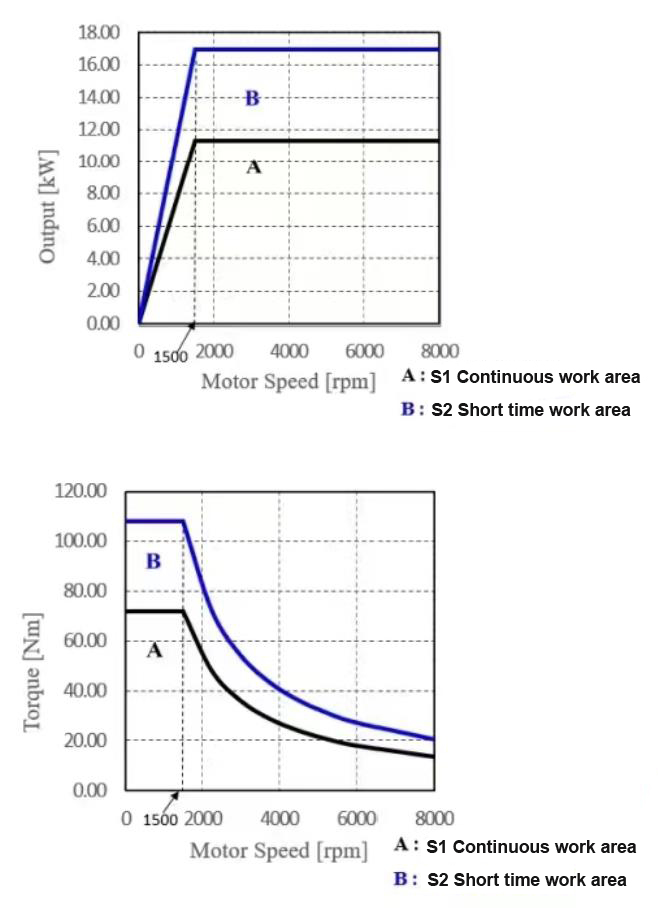

Мощность шпинделя, кВт
17
Макс. крутящий момент шпинделя, Нм
270

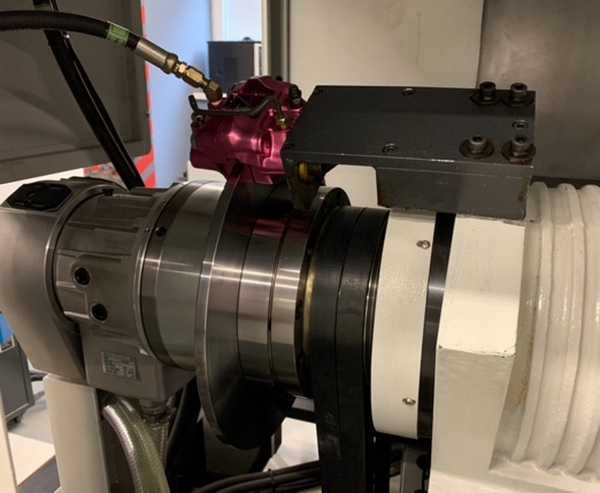

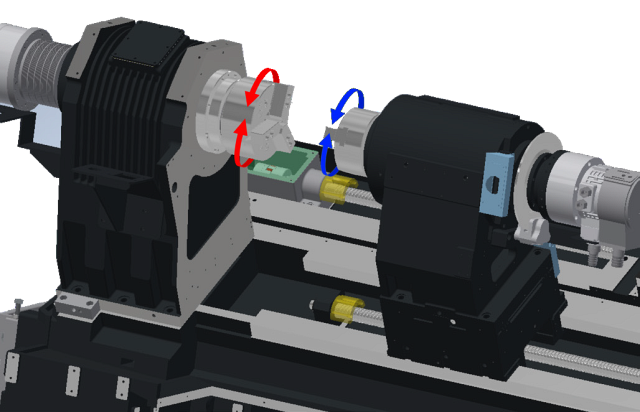

Противошпиндель
есть
Конус противошпинделя
A2-5
Обороты противошпинделя, об/мин
4500
Размер патрона, дюйм
6
Диаметр отверстия противошпинделя, мм
56
Повторяемость, мм
0,002
Двигатель привода оси Х, кВт
3,1
Двигатель привода оси Z, кВт
3,1
Двигатель привода оси Y, кВт
3,1

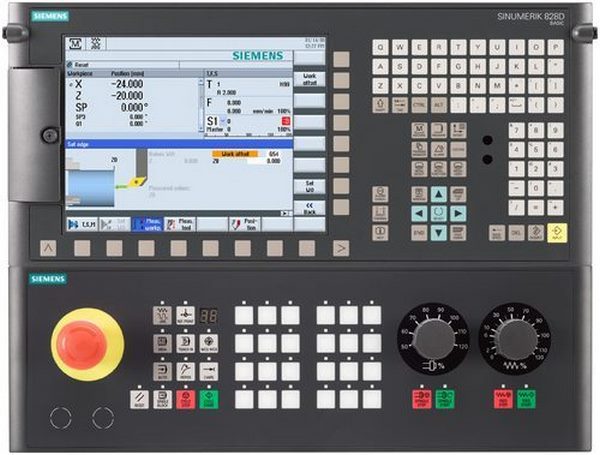

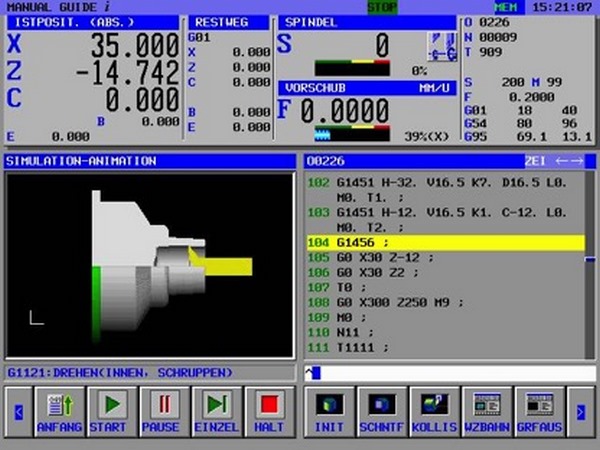

Система ЧПУ
Syntec / Fanuc / Siemens

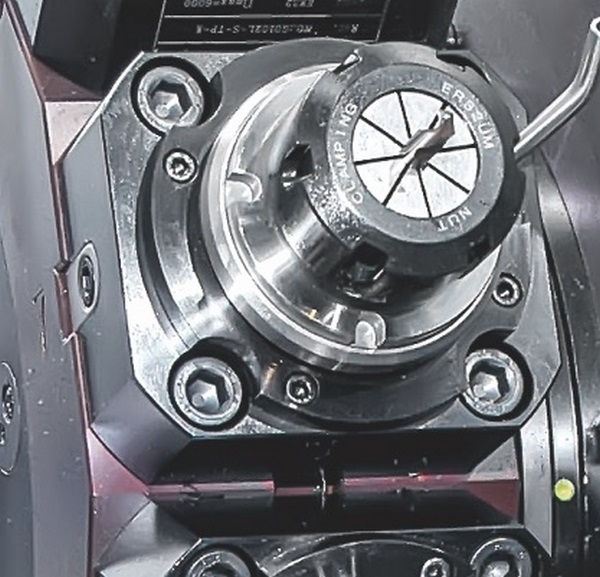

Приводной инструмент
нет
Ось Y
есть
Погрешность позиционирования VDI 3441 по осям X / Y / Z, мм
0,003
Перемещение задней бабки, мм
100
Перемещение пиноли задней бабки, мм
100
Конус пиноли задней бабки
MT5
Диаметр пиноли задней бабки, мм
100

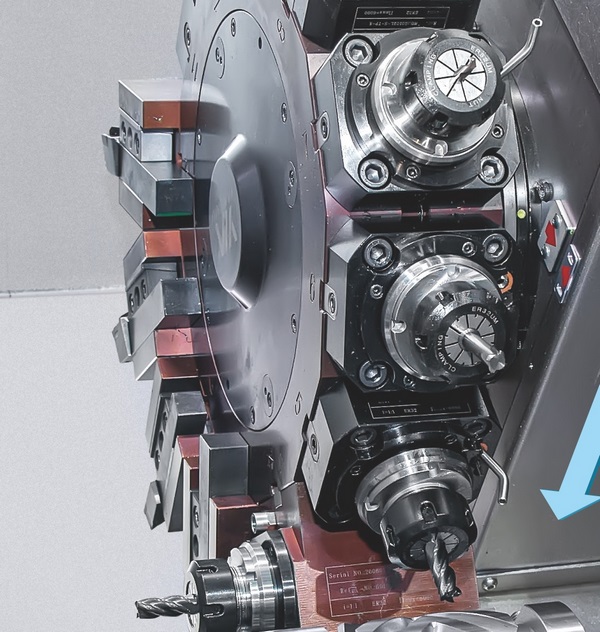

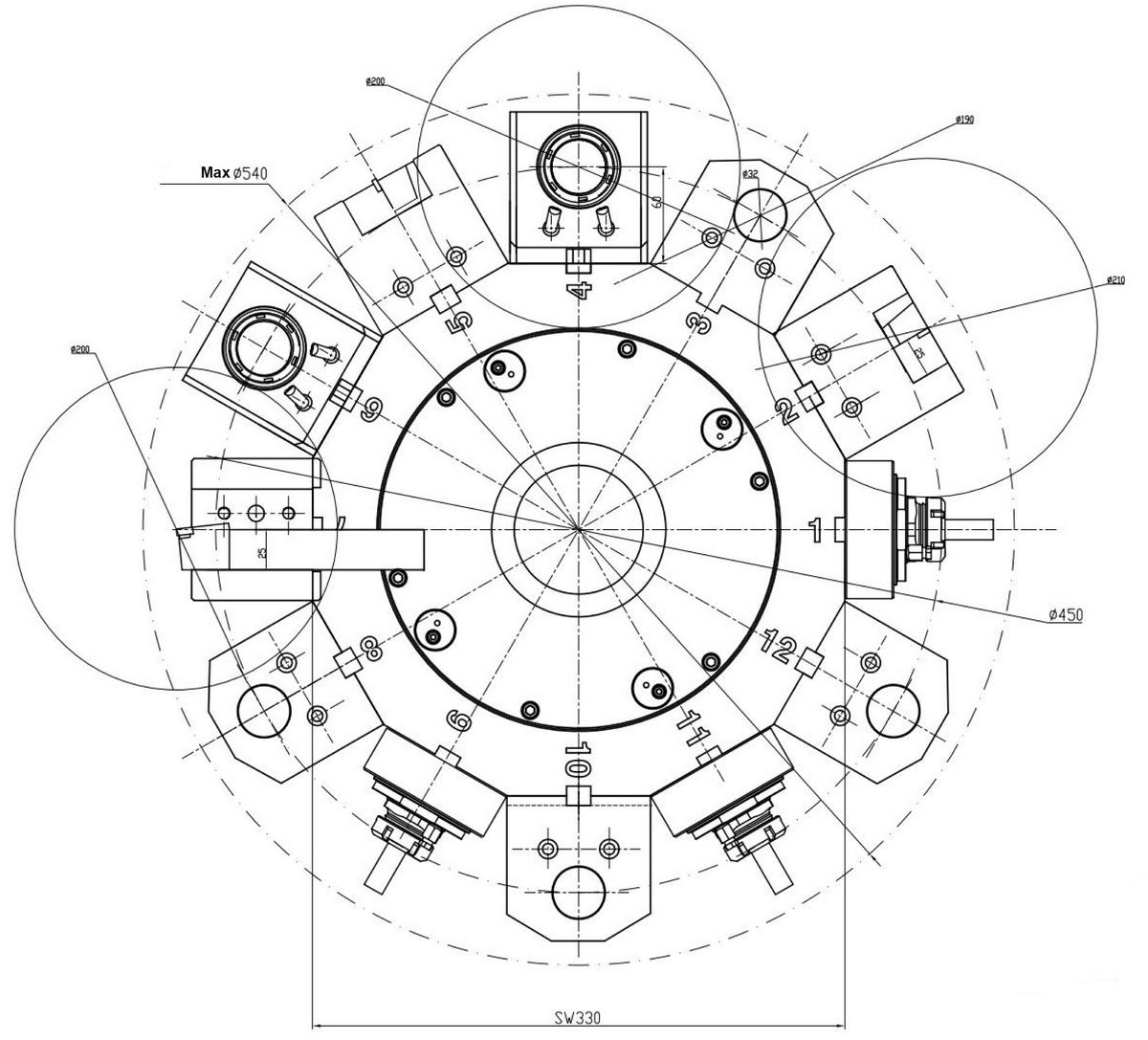

Тип револьверной головки
BMT55
Количество позиций в револьверной голове, шт.
12
Количество инструментов, шт.
12
Размер державки инструмента, мм
25
Макс. диаметр расточного инструмента, мм
40

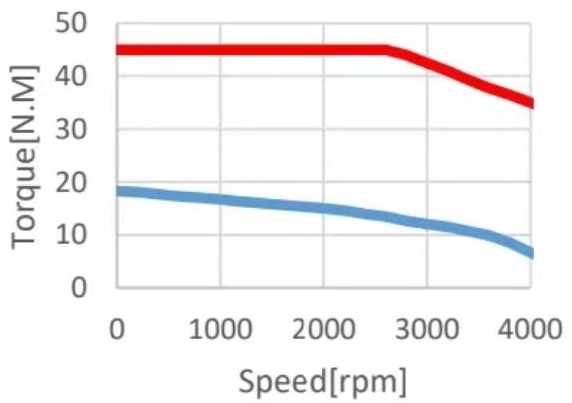

Обороты приводного инструмента, об/мин
4000
Мощность приводного инструмента, кВт
4
Тип крепления инструментальных блоков
BMT55
Время индексации, с
0,37
Объем бака, л
180
Ускоренная подача по оси X, м/мин
20
Ускоренная подача по оси Z, м/мин
20
Объём резервуара СОЖ, л
150

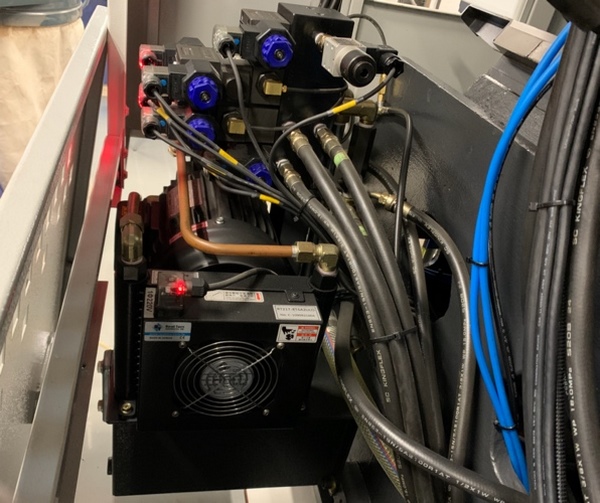

Объём резервуара гидравлики, л
58

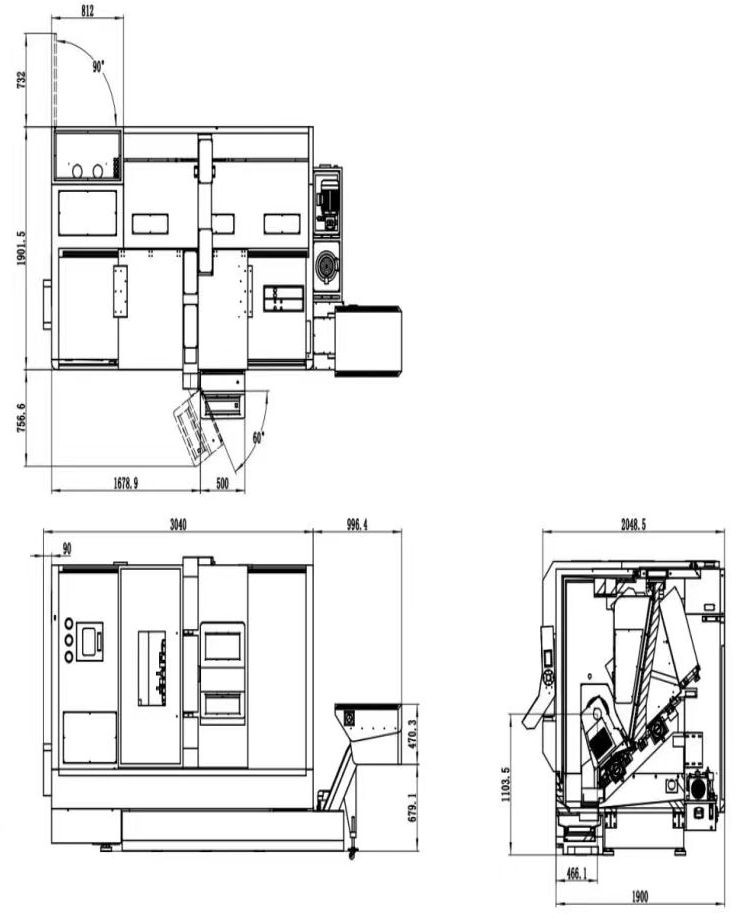

Длина, мм
3500
Ширина, мм
2300
Высота, мм
2300
Вес, кг
5600
