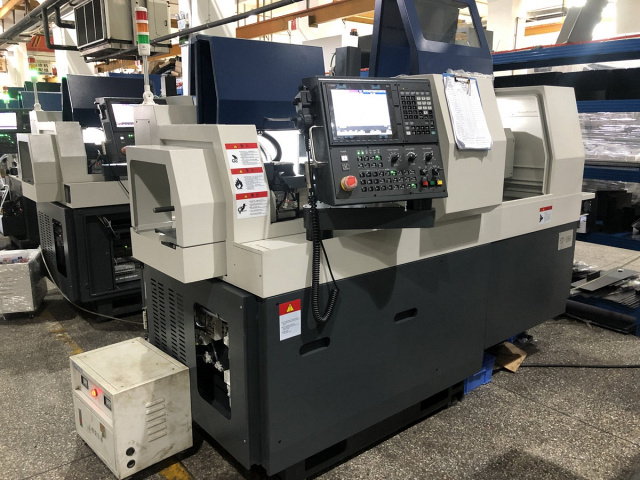

Автомат продольного точения Shute ST-205 II

Код товара: МС 410552

По программе лизинга от партнеров КАМИ
Узнать больше
Новинка

10 500 130 ₽

В наличии

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 262 503 ₽/мес. в лизинг

Аванс: 0%

Срок договора: 60 мес.

от 189 002 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

ST-203 II ST-206

Макс. диаметр обработки главного шпинделя

20 мм
Число осей управления

7 шт.
Частота вращения шпинделя

8000 об/мин
Вес

2600 кг

Преимущества

Количество инструмента до 29
Система ЧПУ Mitsubishi M80A
Длина обработки 240 мм
Ускоренные перемещения 32 м/мин
Система подачи СОЖ 70 бар
Автоподатчик LNS в комплекте

Назначение

Автоматы продольного точения Shute серии ST являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L / D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств.

Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

Область применения

Автоматы продольного точения Shute ST подойдут для производства крупносерийных партий деталей в следующих отраслях:

транспортном машиностроении;
аэрокосмической отрасли;
медицине.

Для точной индустрии, электронной и аэрокосмической промышленности:

Детали для медицинской техники и инструмента:

Схема обработки

Конструктивные особенности

Компания Shute разработала систему управления жизненным циклом инструмента для системы ЧПУ Mitsubishi. Система фиксирует статистику по времени стойкости инструмента, с возможностью загрузки соответствующих данных на сервер.

Используя данную систему, пользователь контролирует состояние инструмента в реальном времени и может устанавливать резервные инструменты для оперативной замены изношенных позиций дублирующими без остановки программы.

ATC технология от Shute - это быстрая смена инструментов по кратчайшей траектории. Система выбирает кратчайший путь между инструментальными ячейками, экономя вспомогательное время.

Система ЧПУ Mitsubishi M80

Дисплей 10,4' TFT LCD;
Двухканальная работа станка, обработка двух деталей одновременно;
Все двигатели и привода Mitsubishi (Япония) - отличное быстродействие, легендарная надёжность, высокая точность и стабильность обработки;
Скорость быстрых перемещений до 32 м/мин.

Специальные функции

Благодаря специальной оболочке системы от Shute, увеличена скорость и точность управления. Предварительное считывание 30 программных циклов для точного расчета маршрута в автоматическом режиме. Система сама рассчитывает время ускорения и замедления во время обработки на основе программного маршрута. В соответствии с рассчитанной траекторией, обеспечивается контроль ускорений и торможений.

Перед обработкой система рассчитывает оптимальную скорость, для проверки соответствия режимов резания, необходимым параметрам точности учитывая конфигурацию детали.

Во время обработки система автоматически выбирает кратчайший маршрут, сгенерированный с помощью интерполяции с векторной точностью.

Используется для уменьшения остатка прутка. Применима при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

Система без держателя направляющей втулки

Цанговый патрон и втулка вращаются одновременно.

На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана специальная конструкция станины с отличными показателями жесткости и виброустойчивости.

Симметричная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу.

Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования.

Мощные шпинделя (3,7 кВт, 8 000 об/мин) от профильной компании HaoZhi, обладают быстрой реакцией на ускорение и замедление и обеспечивают превосходную производительность.

Приводные инструментальные блоки собственной разработки Shute, обладают низким уровнем шума, высокой жесткостью и точностью.

Комплектация

Стандартная

6-позиционный инструментальный суппорт для наружной обработки

4-позиционный приводной инструментальный суппорт 2 x ER16, 2 x ER11 для радиальной обработки

5-позиционный инструментальный суппорт ER16 для осевой обработки

Уловитель и конвейер готовых деталей

Люнетная система с вращающейся направляющей втулкой + без направляющей втулки

Подсветка рабочей зоны LED

Трёхцветная сигнальная лампа

Управляемая «С» ось шпинделя

Система подачи СОЖ 70 бар

Система автоматической централизованной смазки узлов станка

Обдув воздухом люнетного узла

Набор цанг ER16

Теплообменник электрошкафа

Трансформатор

Контроль отрезки инструмента

Комплект инструмента для обслуживания станка

Комплект документации на русском языке

Конвейер для уборки стружки с корзиной

Уловитель масляного тумана (электростатический)

Люнетная система с вращающейся направляющей втулкой

Автоматическое гидравлическое устройство подачи прутка LNS XT-320 L = 3,2 м

Уловитель паров СОЖ - электростатический

Дополнительная

3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 0 - 90° (ER11, ER16)

Блок вихревого нарезания резьбы (режущая головка и вставки приобретаются отдельно)

3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки (ER11, ER16)

3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 360° (ER16)

Фрезерный блок для дисковых фрез (max Ø95 мм, посадка 12,7 мм)

Приводной радиальный сверлильно-фрезерный блок

Приводной осевой сверлильно-фрезерный блок

Держатель токарного расточного инструмента

Держатель токарного проходного / отрезного инструмента

Устройство задней выгрузки длинных деталей для противошпинделя

Функция обработки с переменной частотой (LFV)

Система пожаротушения

Податчик прутка - LNS SN542 (5 - 42 мм) - 3,2 м

Податчик прутка - LNS GT342 (3 - 42 мм) - 3,2 м

Цанги в главный шпиндель Ø3 - 20 мм (1 шт.)

Цанги люнетные Ø3 - 20 мм (1 шт.)

Цанги контршпиндель Ø3 - 20 мм (1 шт.)

Цанги в автоподатчик Ø3 - 18 мм (1 шт.)

Набор цанг ER11 - 13 (1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7)

Набор цанг ER16 - 10 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10)

Габаритные размеры

ST-203 II

ST-205 II / ST-206

Основные комплектующие

Подшипники ШВП NSK (Япония) / FAG (Германия)
Линейные направляющие THK (Япония) / INA (Германия)
ШВП THK (Япония) / PMI (Тайвань)
Привода по осям Mitsubishi (Япония)
Шпиндель/контршпиндель HaoZhi (Китай)
Подшипники шпинделя/контршпинделя NSK/SKF (Япония)
Пневматическая система CKD (Япония)
Двигатель шпинделя Mitsubishi (Япония)
Система автоматической смазки Shuowa (Япония)
Телескопическая защита Shute (Китай)
Станина Shute (Китай)
Муфта CBN (Япония)
Электрические компоненты Schneider (Франция)
Кабеля Lapp (Германия)

Модель

ST-205 II

МС 410552

В наличии

ЦЕНА

10 500 130 ₽

Система ЧПУ

Mitsubishi

Макс. диаметр обработки главного шпинделя, мм

Макс. диаметр обработки противошпинделя, мм

Макс. длина обработки, мм

240

Макс. диаметр сверления главного шпинделя, мм

Макс. диаметр сверления противошпинделя, мм

Макс. диаметр нарезаемой резьбы главного шпинделя

М8

Макс. диаметр нарезаемой резьбы противошпинделя

М8

Макс. диаметр радиального сверления, мм

Кол-во позиций инструмента для наружной обработки, шт.

Макс. диаметр радиального нарезания резьбы, мм

М8

Кол-во позиций инструмента для внутренней обработки, шт.

Кол-во инструментальных позиций для радиальной обработки, шт.

Кол-во инструментов для обработки в противошпинделе, шт.

Общее кол-во инструментальных позиций, шт.

Размер инструмента, мм

12 x 12

Число осей управления, шт.

Частота вращения шпинделя, об/мин

8000

Ускоренное перемещение по оси X, м/мин

Мощность двигателя главного шпинделя, кВт

3,7

Мощность двигателя противошпинделя, кВт

1,5 / 2,2

Наличие противошпинделя

да

Длина, мм

2760

Ширина, мм

1480

Высота, мм

1780

Вес, кг

2600
