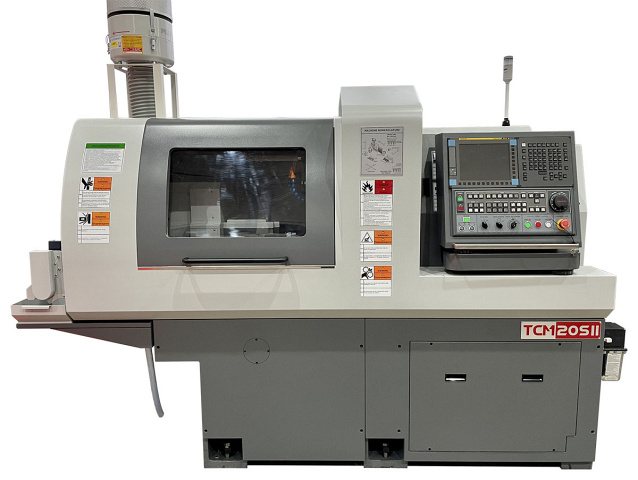

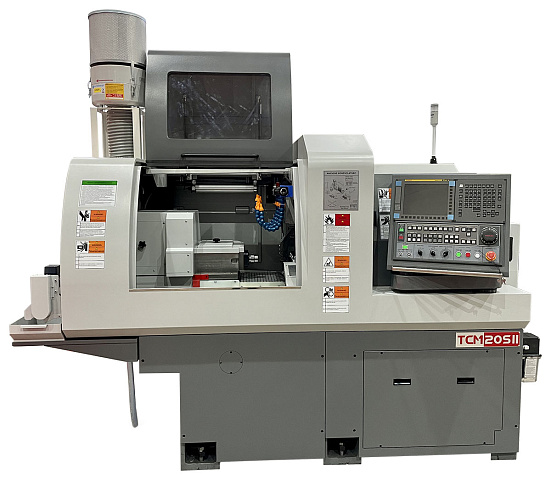

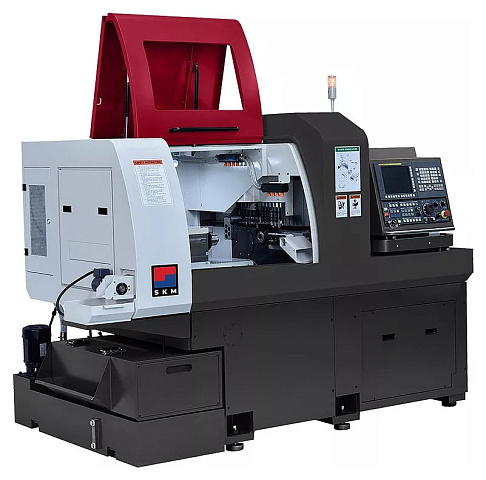

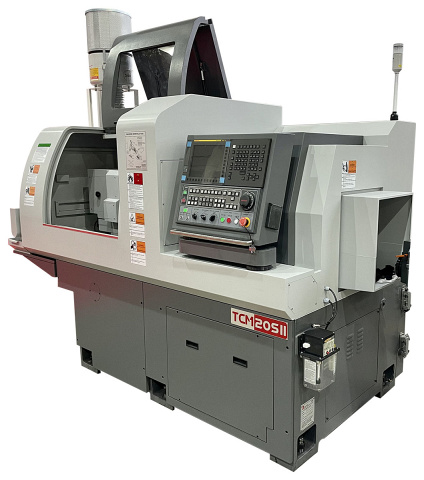

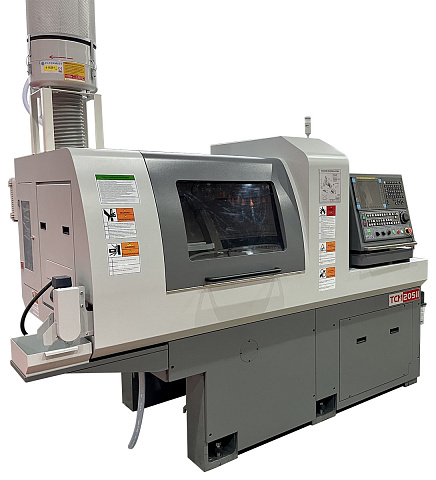

Южная Корея
Частота вращения шпинделя:
до 10 000 об/мин
Кол-во управляемых осей: 7
Ø обрабатываемого прутка: 3 - 38 мм
Вес: 3500 кг
• 29 инструментальных позиций в базовой комплектации
• Самая большая длина обработки среди автоматов - 300 мм
• Ускоренные перемещения: 32 м/мин
• Повышенная жесткость и виброустойчивость

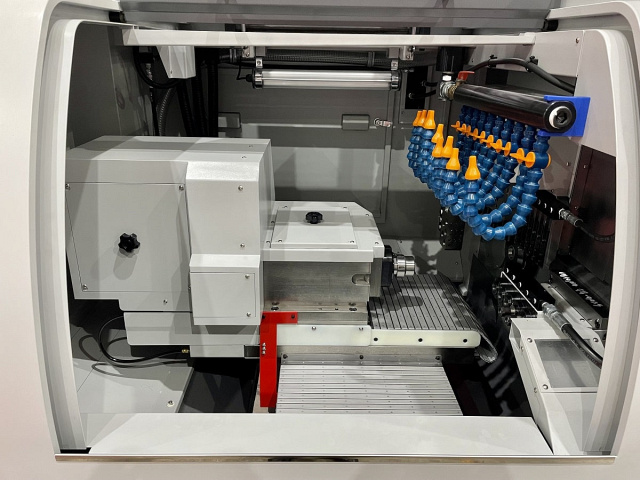

• Увеличенная рабочая зона
• Токарная обработка с переменной частотой (VFT)
• Функция быстрой смены инструмента
• Система контроля состояния инструмента
• Интеллектуальная система зажима заготовки
• Гарантия: 24 месяца
Каталог автоматов продольного точения с ЧПУ серии TCM (Размер: 5,38 МБ)
НАЗНАЧЕНИЕ:

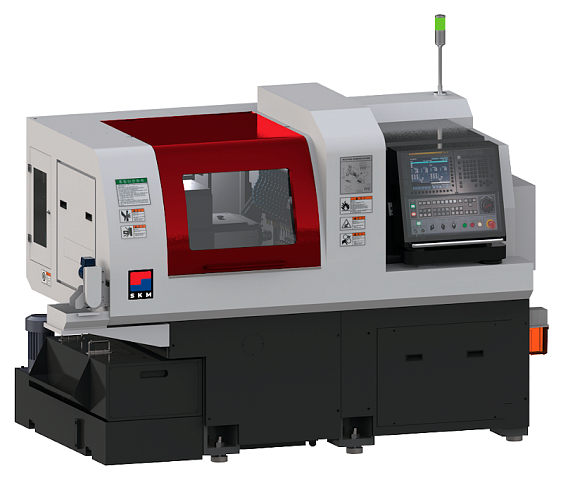

Автоматы продольного точения SKM серии TCM предназначены для производства деталей с высокой точностью и качеством получаемой поверхности. Быстрая переналадка на выпуск новой продукции и большая производительность позволяет использовать его в условиях крупносерийных производств.
Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из калиброванного прутка Ø от 3 до 38 мм.
Благодаря функции выбора оптимальной траектории инструмента, а также дополнительному оснащению (такому, как блок для полигонального точения, блок для вихревого нарезания резьбы и блок с регулируемым углом наклона), обеспечивается сокращение времени изготовления деталей самой сложной конфигурации.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматы продольного точения серии TCM используются для обработки деталей аэрокосмической и электронной промышленности, изделий медицинской технику и инструмента.

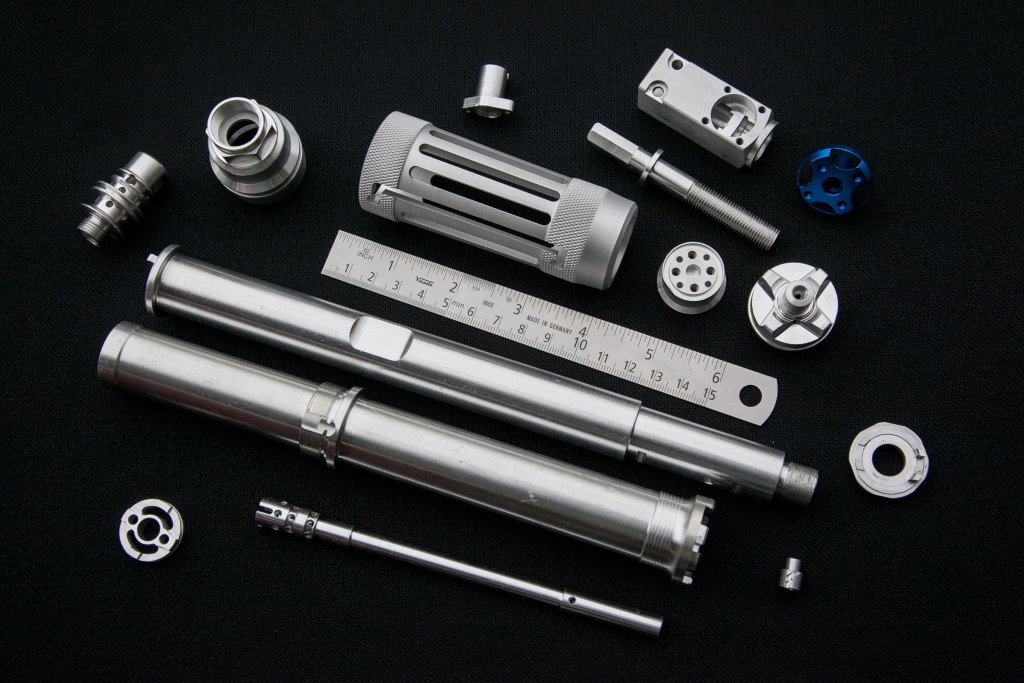

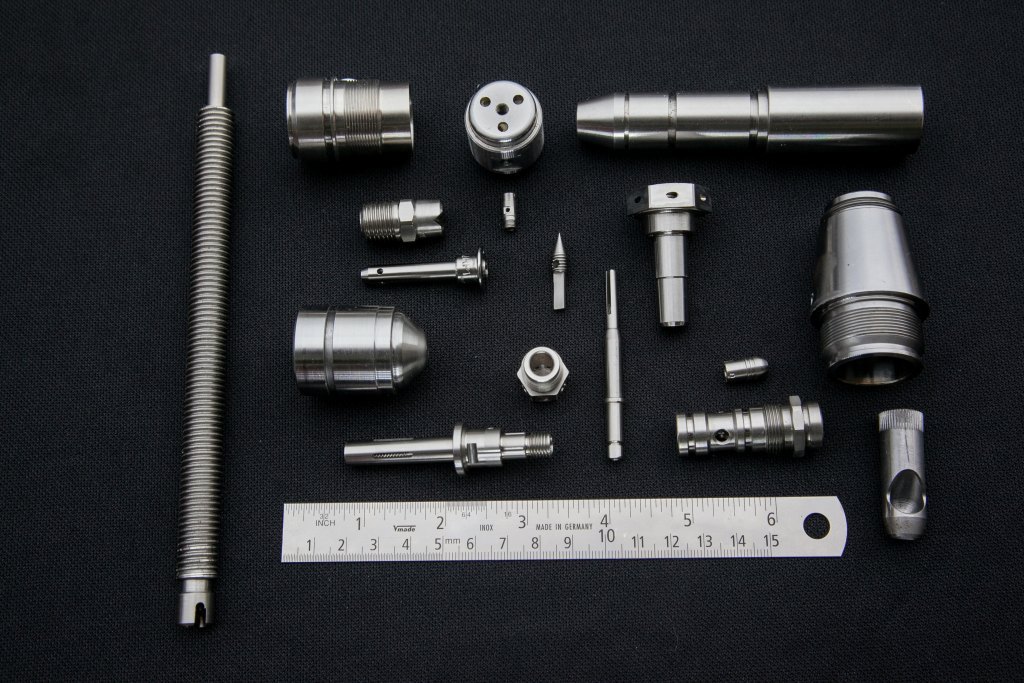

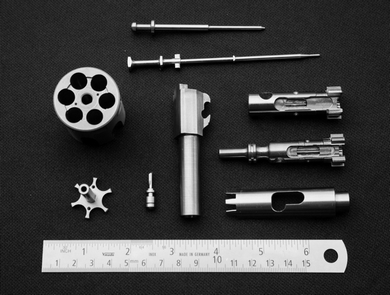

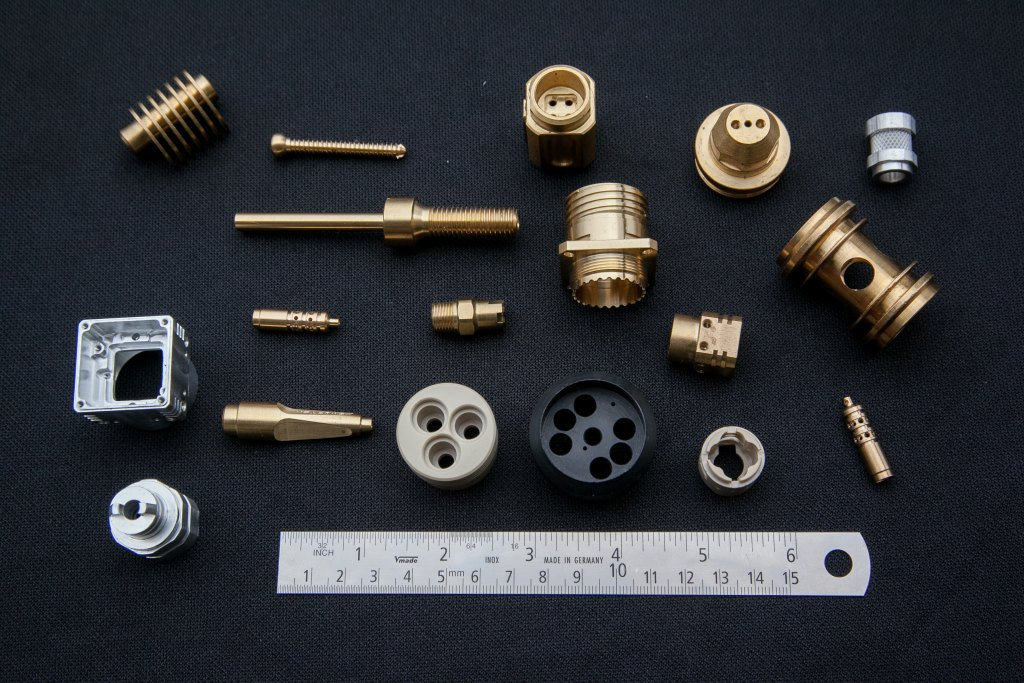

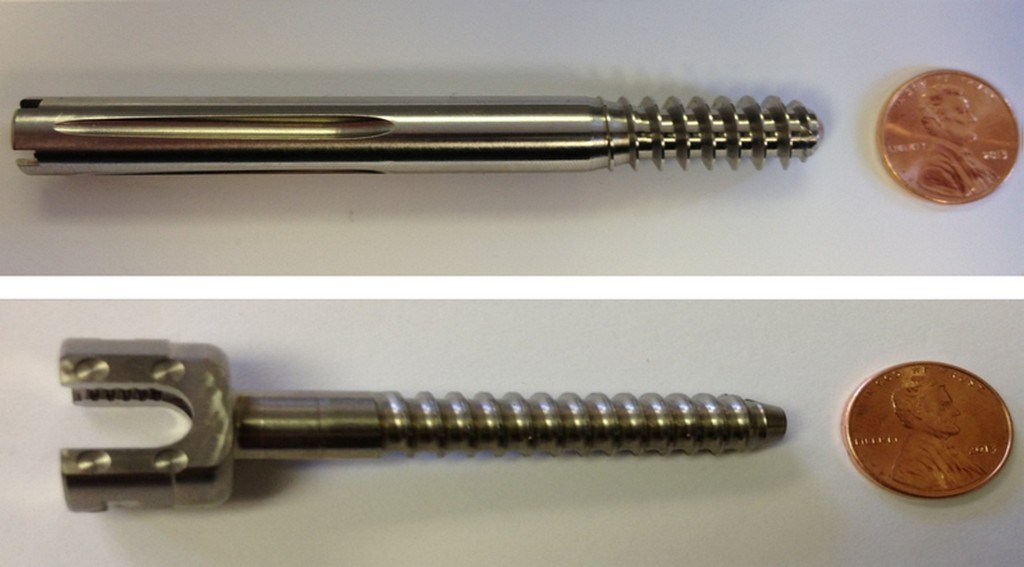

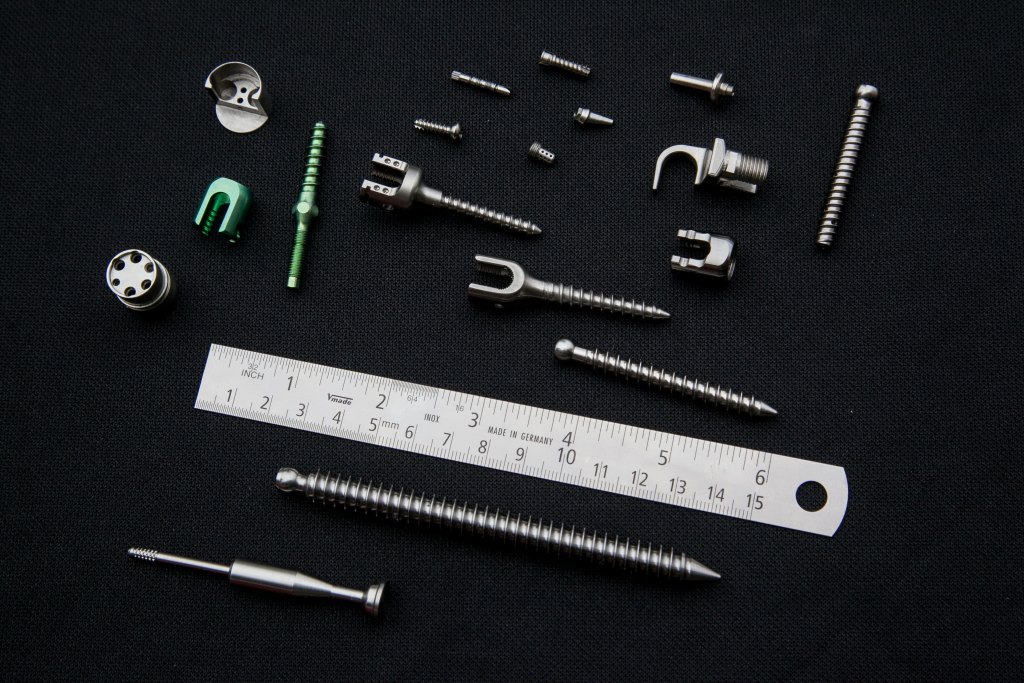

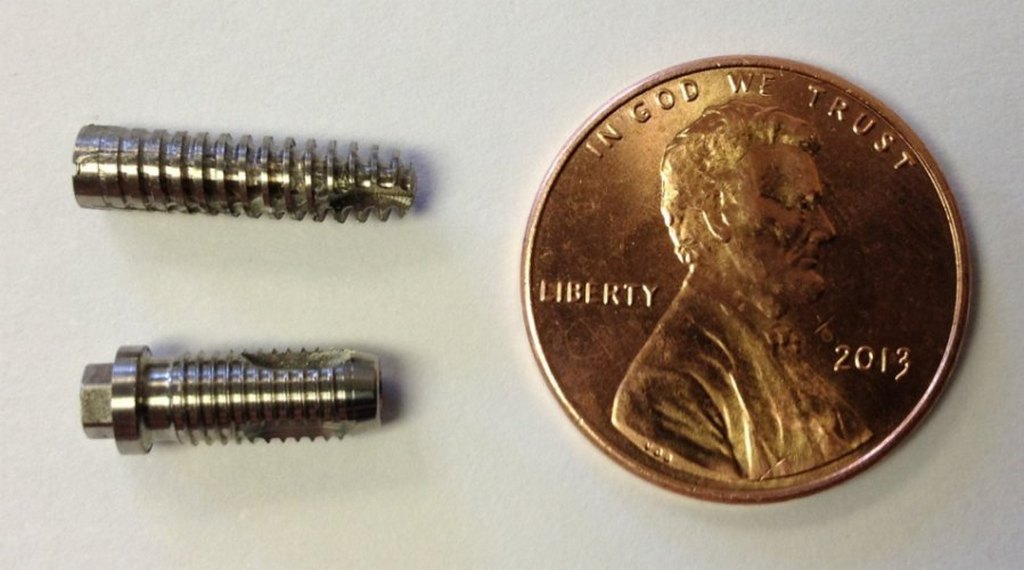

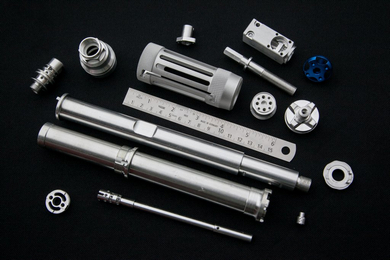

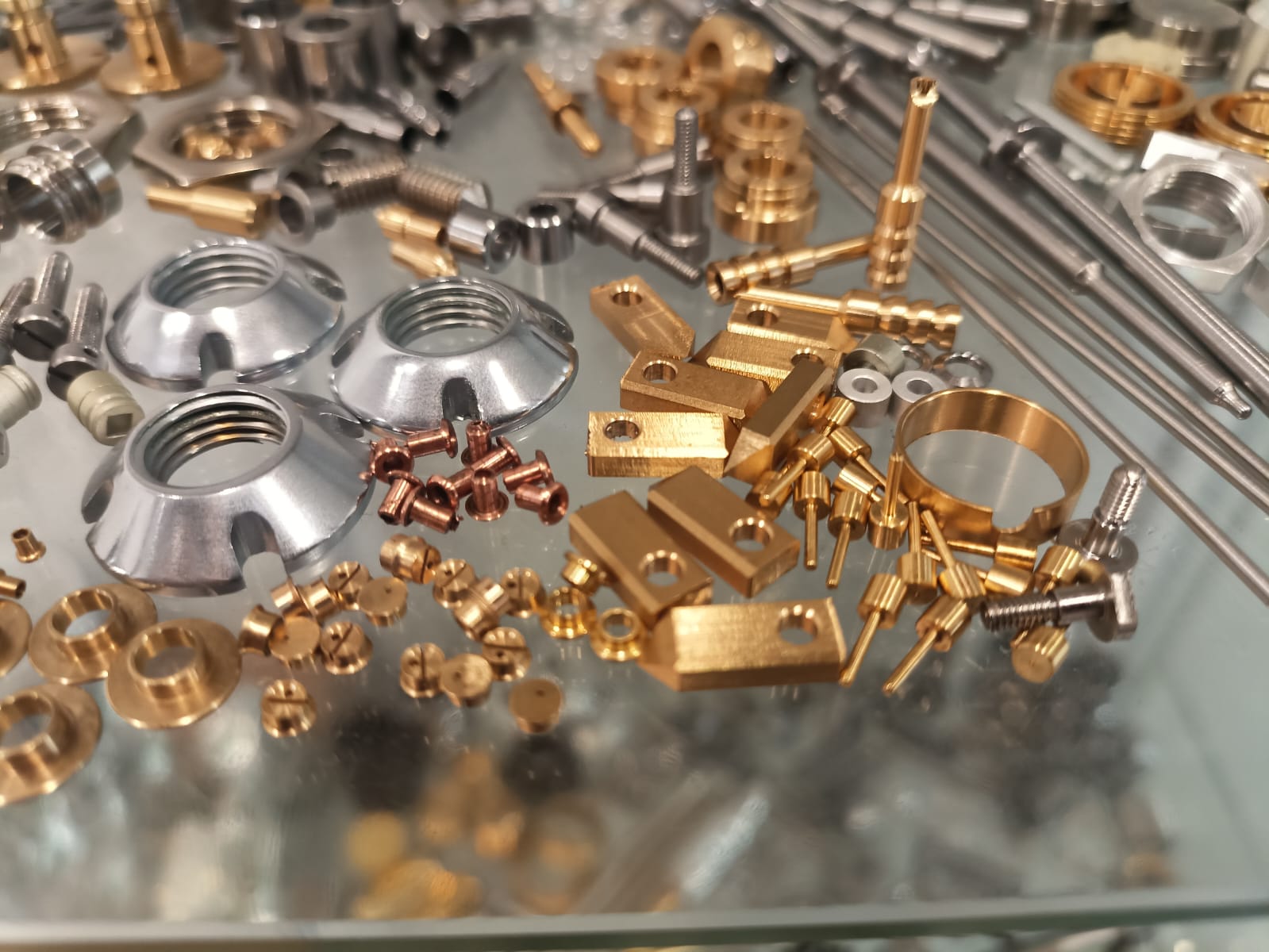

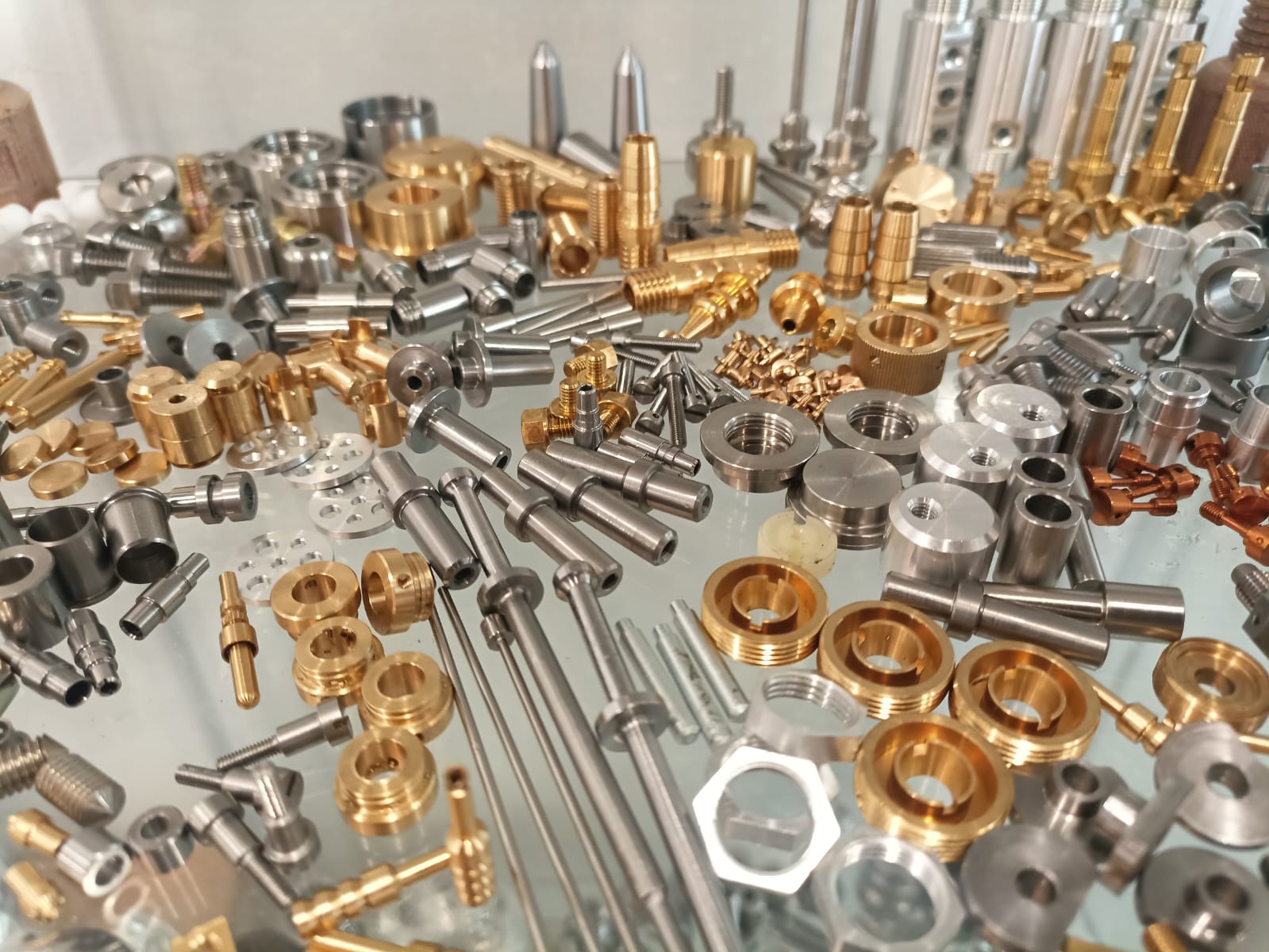

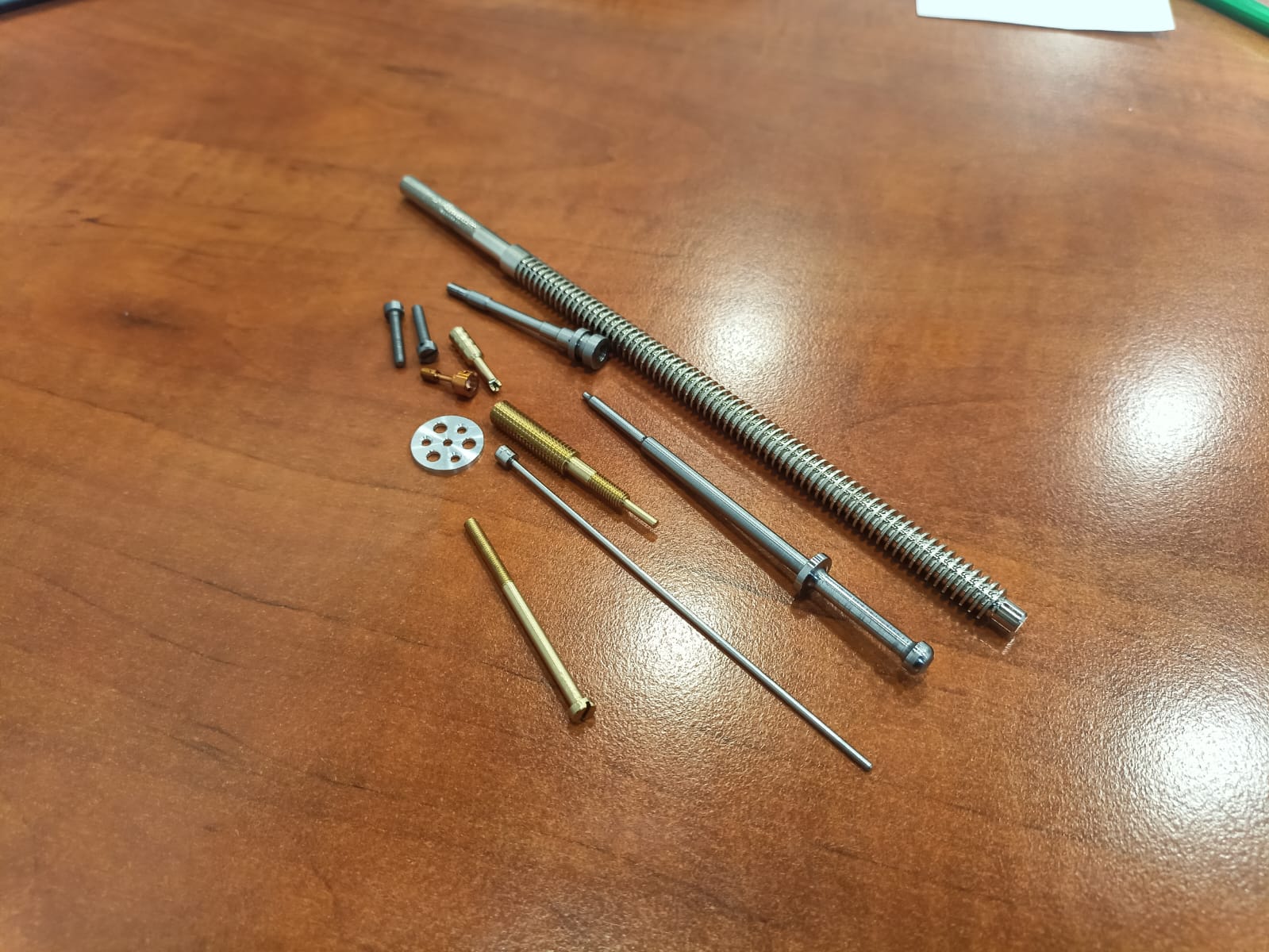

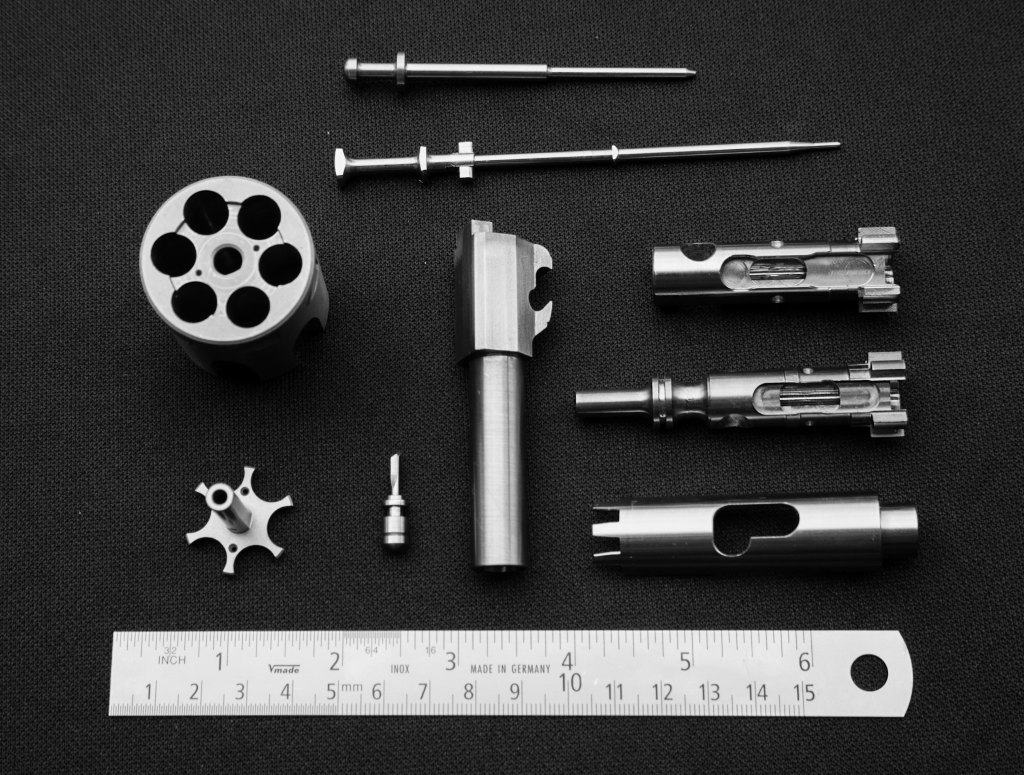

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

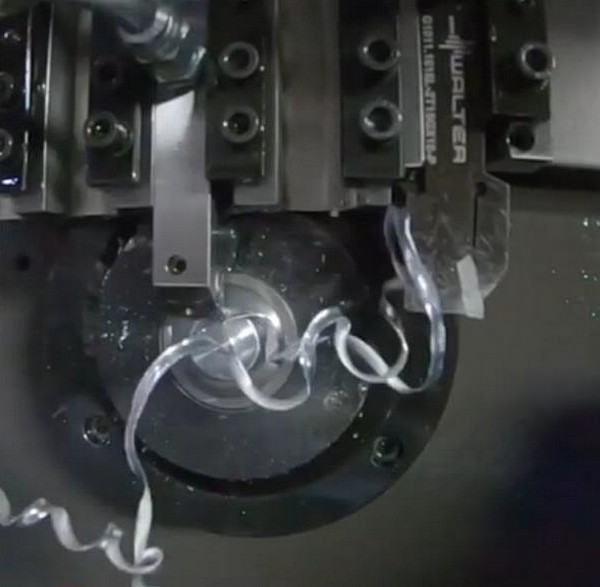

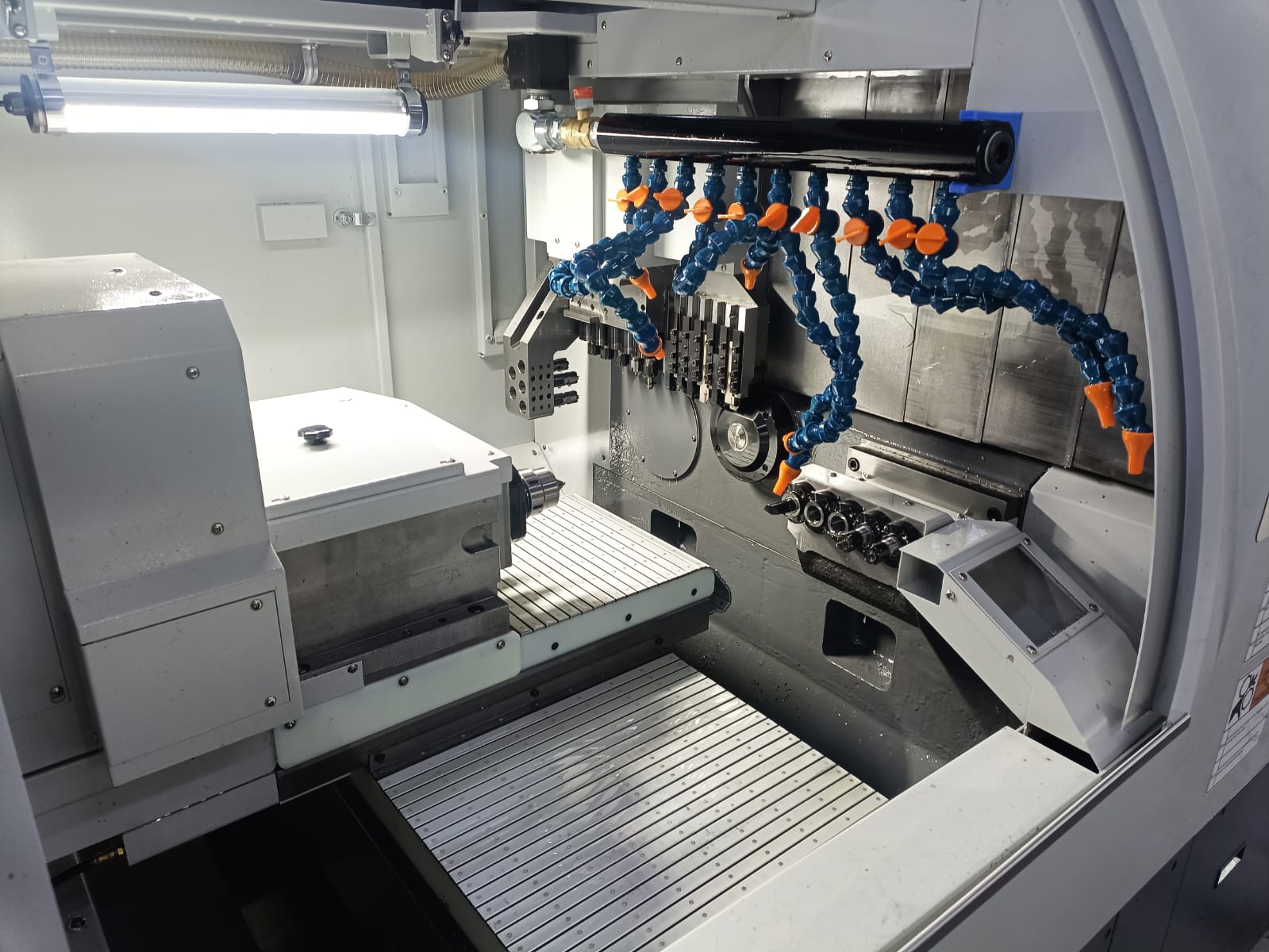

СХЕМА ОБРАБОТКИ:

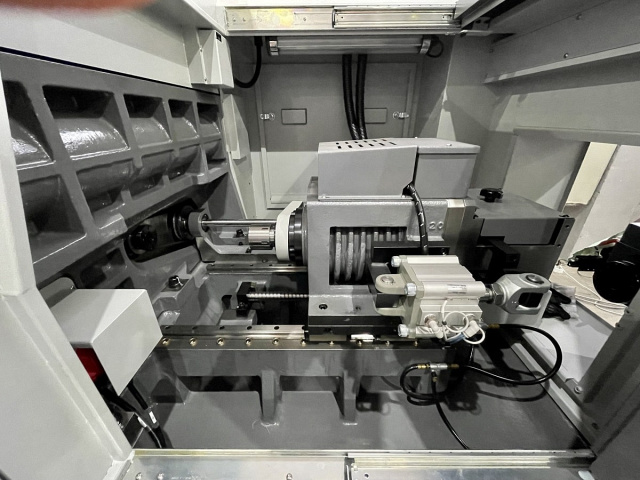

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

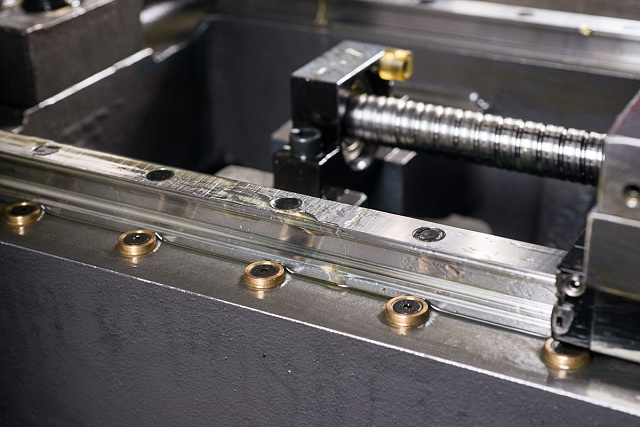

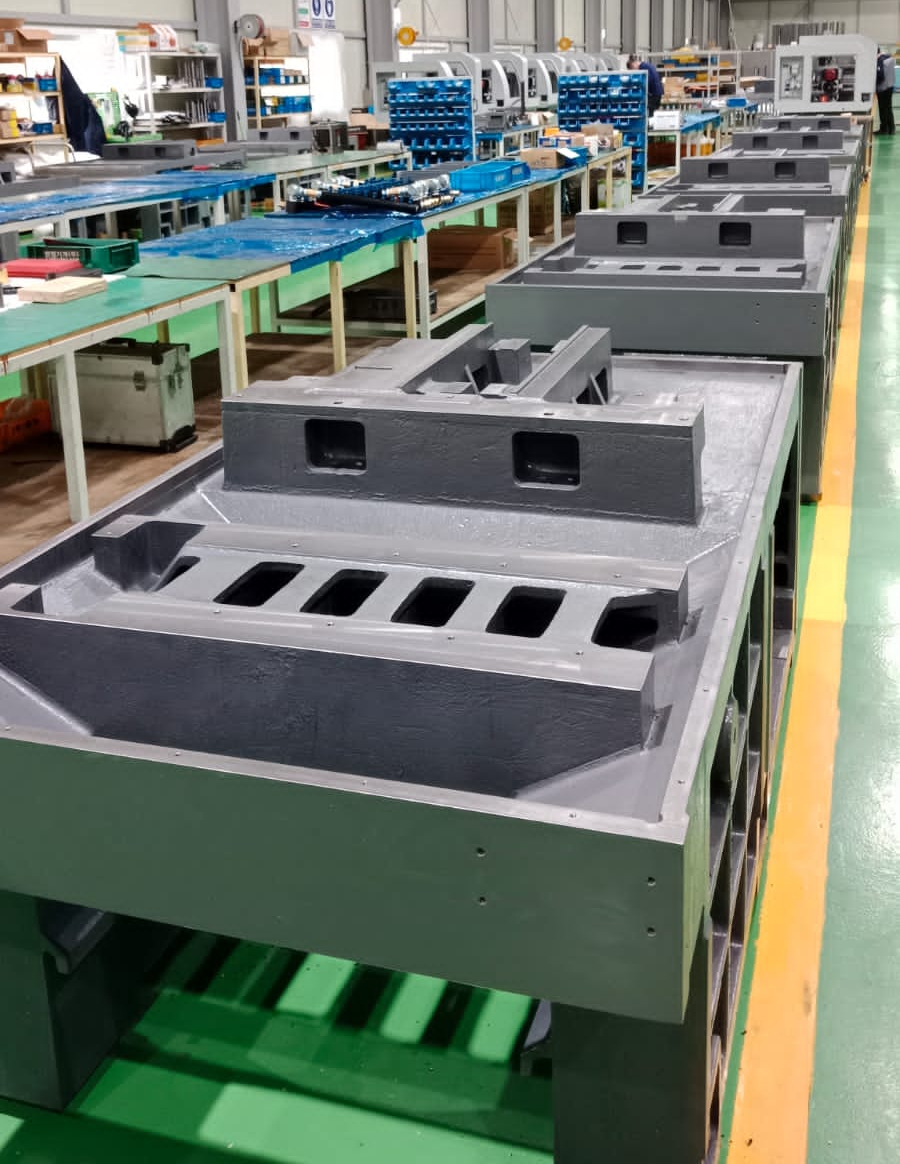

| | СТАНИНА С момента своего основания в 1987 году компания TCM производит отливки с использованием методов производства, соответствующих современным стандартам JIS, на основе чугуна Meehanite. Отжиг с естественным старением создаёт микроструктуры и способствует снятию любых внутренних остаточных напряжений, а также повышению прочности.
|

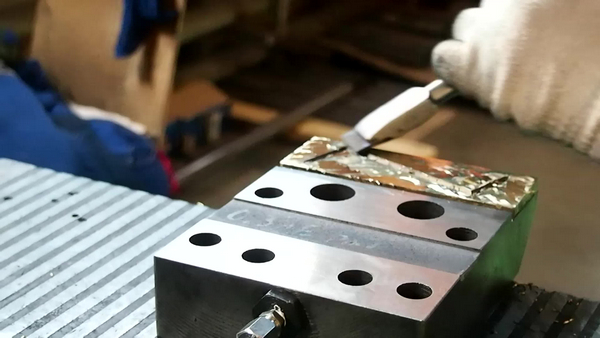

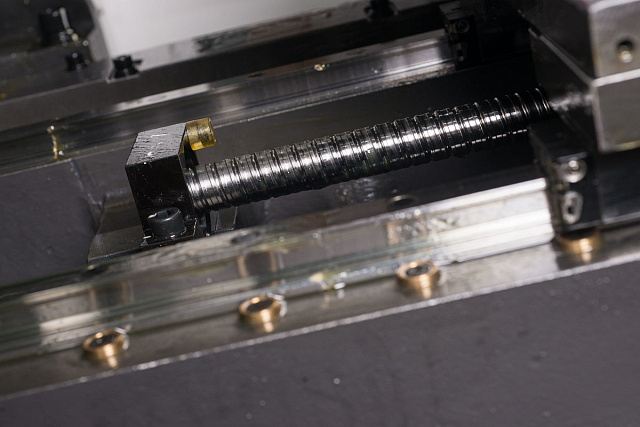

| | РУЧНОЕ ШАБРЕНИЕ Обеспечивает точность и долговечность, необходимые для обеспечения максимального прилегания ключевых узлов станка. Шабрение выполняется для выравнивания узлов с точностью до одного микрона, чтобы обеспечить постоянные и строгие допуски. Это увеличивает коэффициент контакта, снижает вибрацию, гарантирует постоянную точность и предотвращает деформацию станка в процессе работы. |

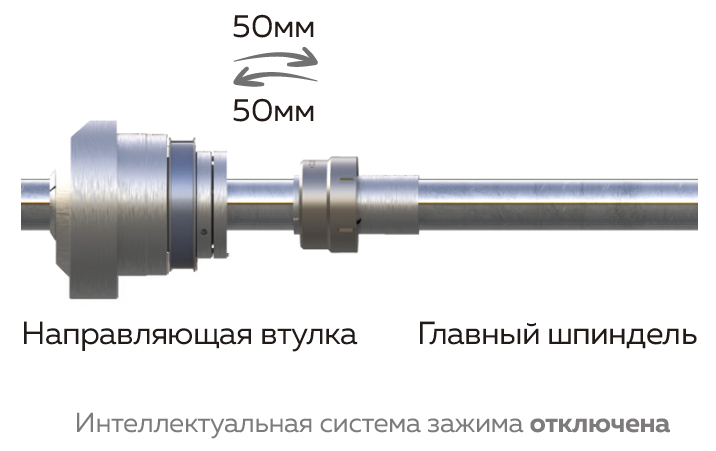

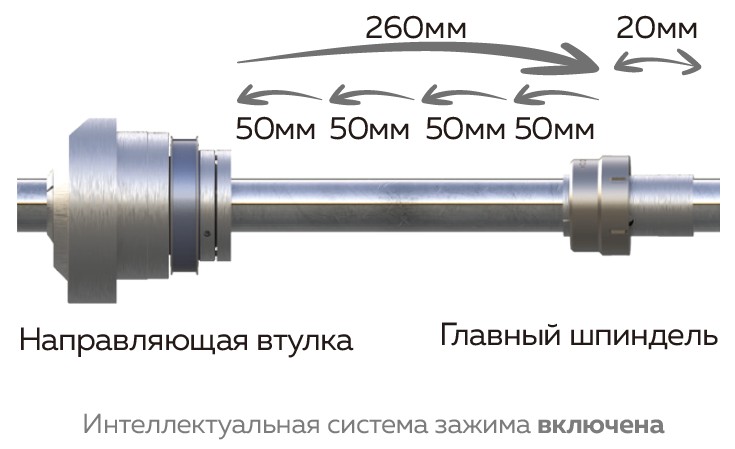

| | ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ЗАЖИМА Эта система позволяет станку TCM устанавливать положение зажима в зависимости от длины детали, используя полный ход по сравнению с существующим методом зажима, чтобы сбрасывать положение зажима в каждом цикле.
|

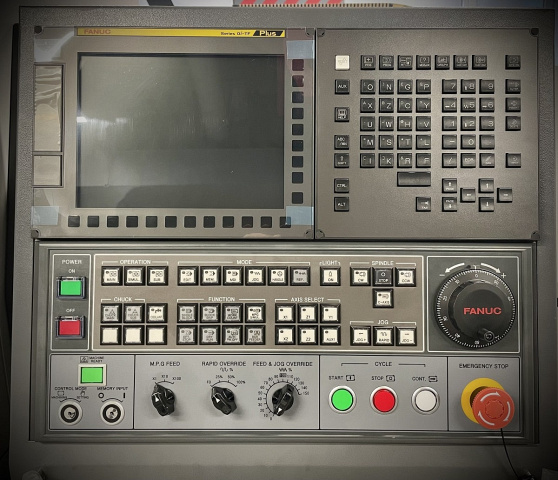

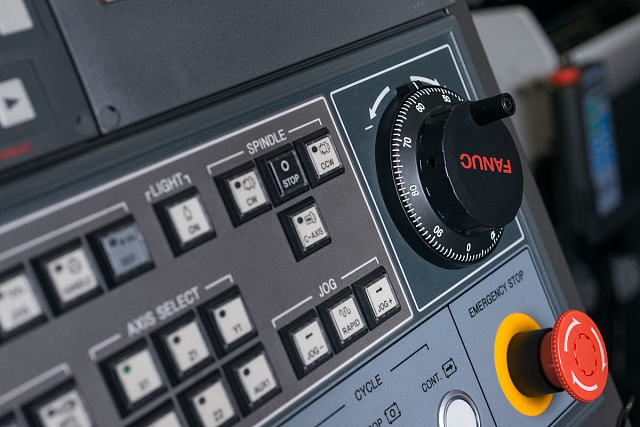

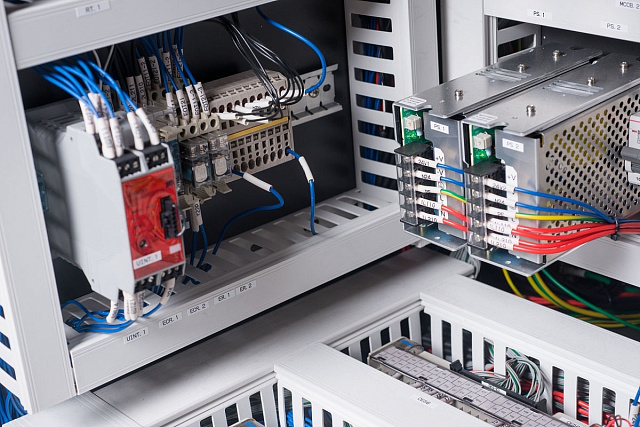

| | СИСТЕМА ЧПУ В базовой комплектации установлена японская система ЧПУ Fanuc 0i TF PLUS*. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой FANUC. За счёт этого достигается высокая функциональность, исключительная надёжность при средней наработке не менее 50 лет. Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий. *Установленная версия ЧПУ поддерживает синхронную обработку в шпинделе и противошпинделе. |

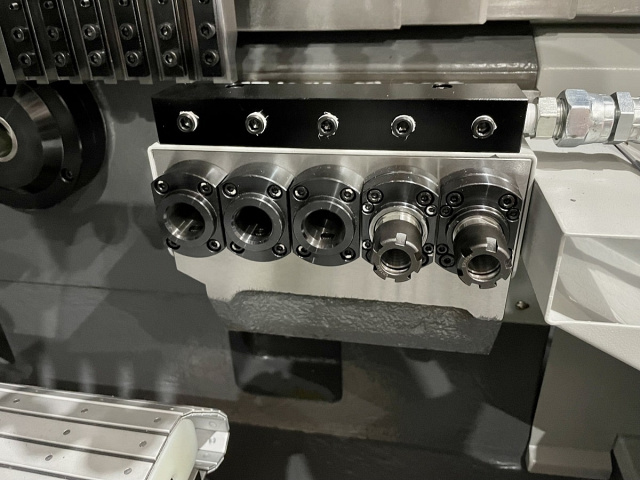

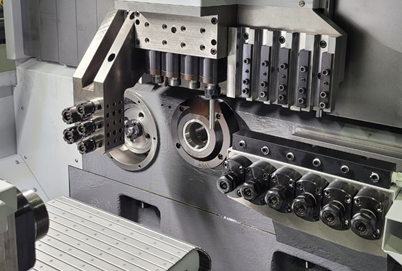

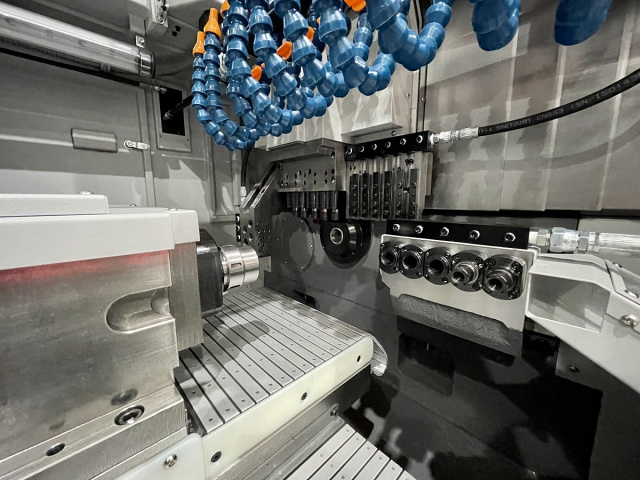

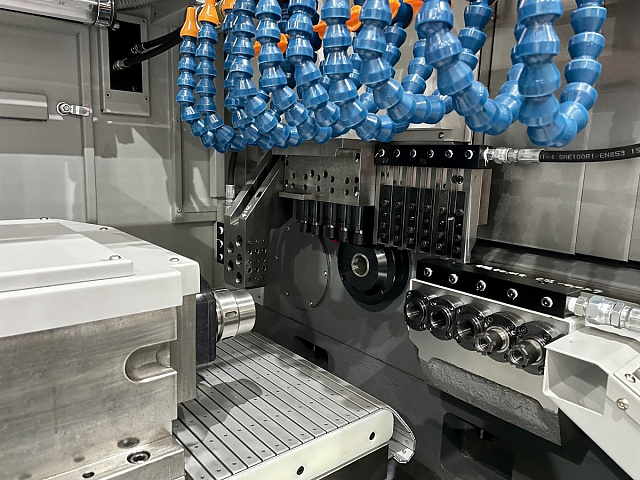

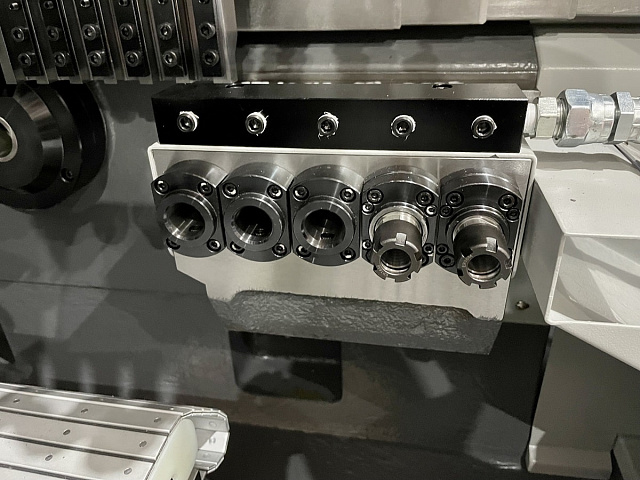

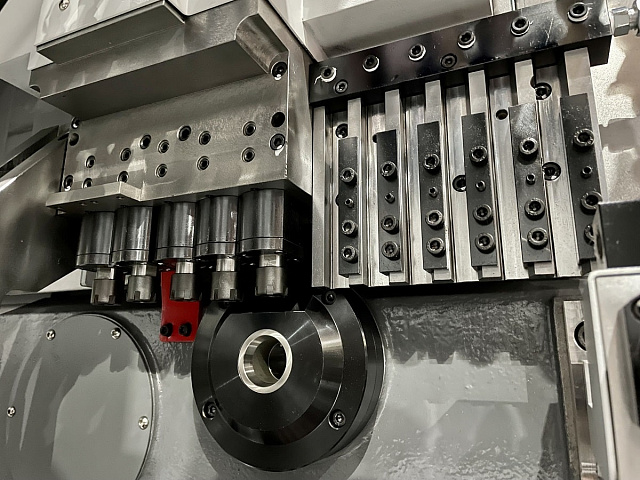

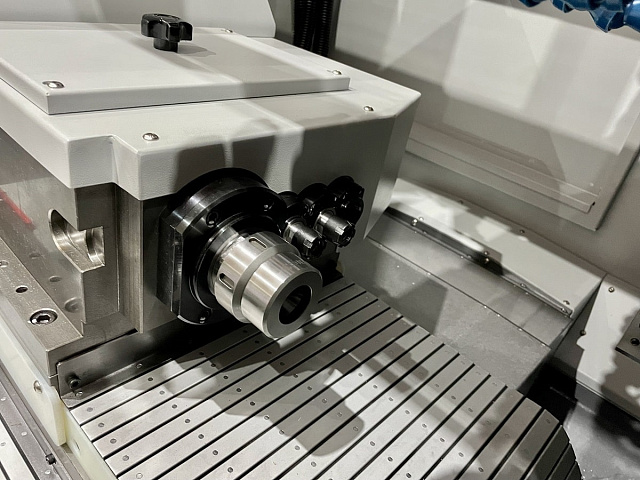

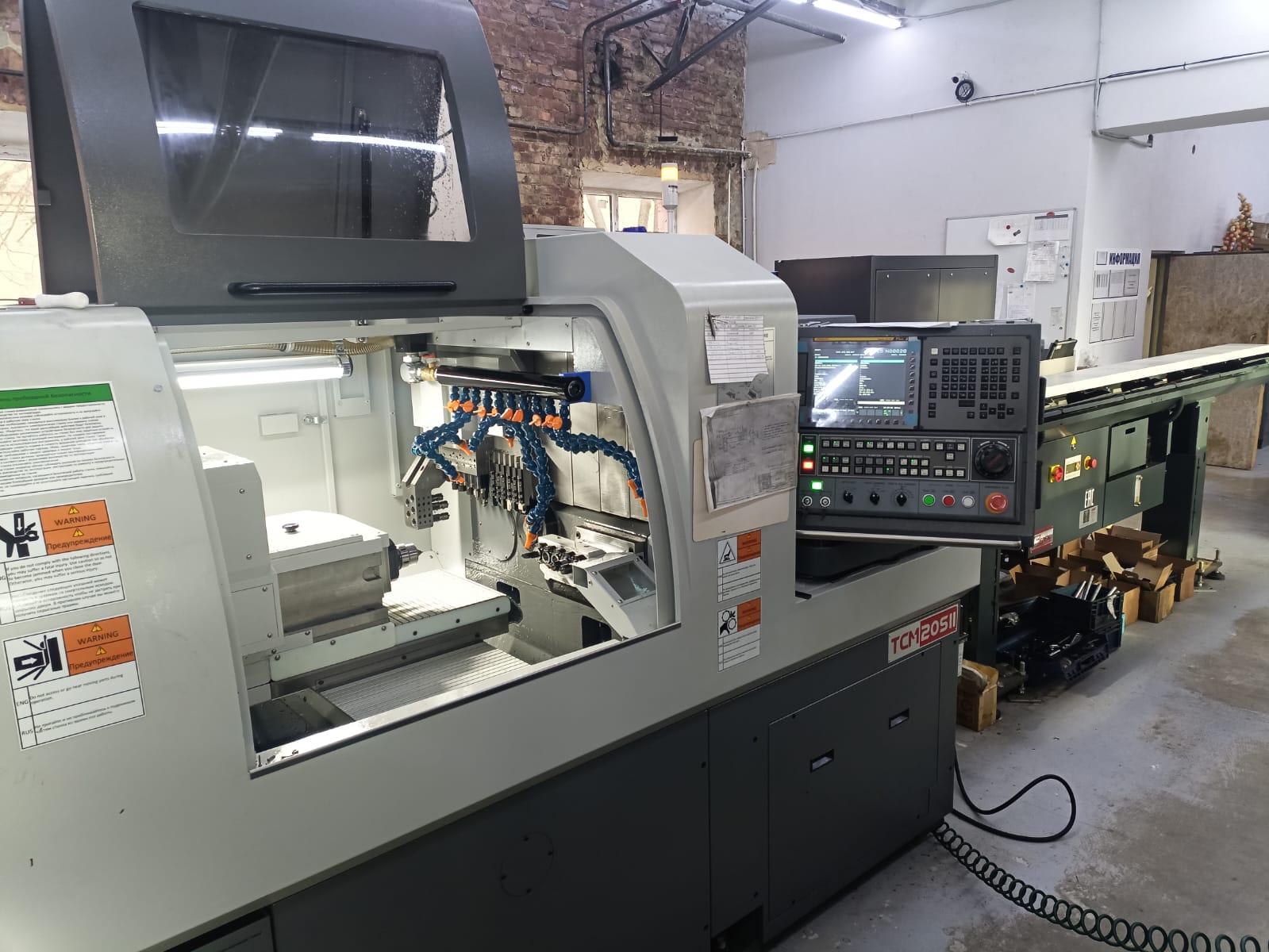

| | ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
|

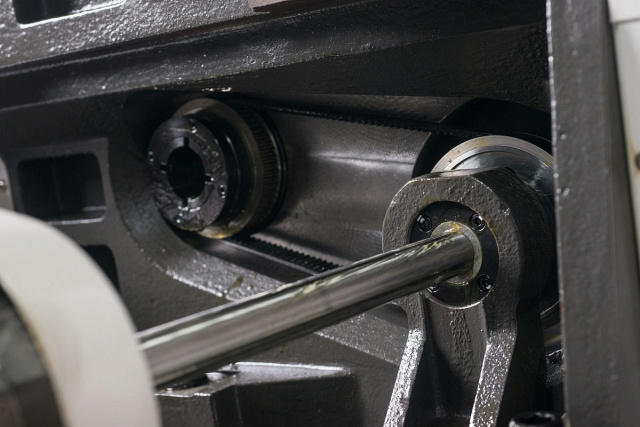

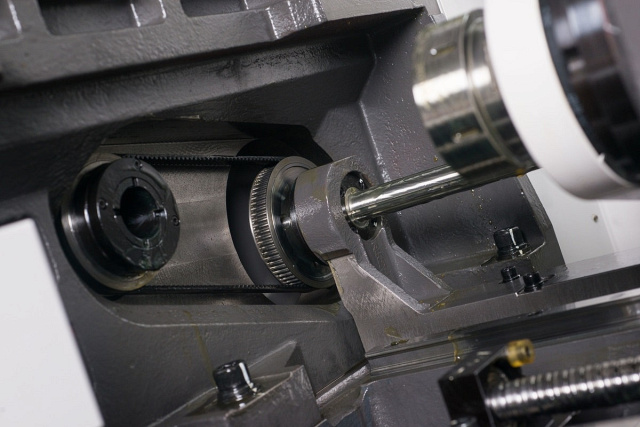

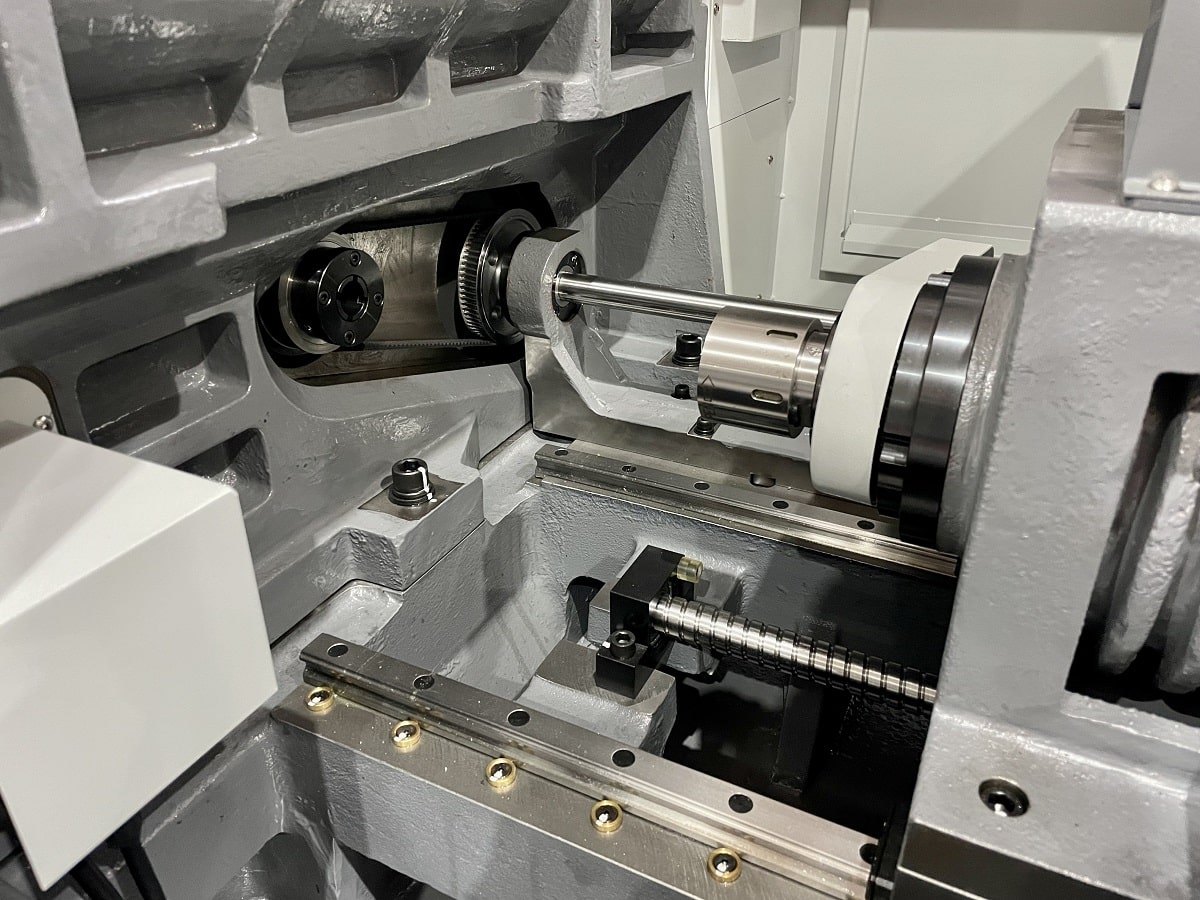

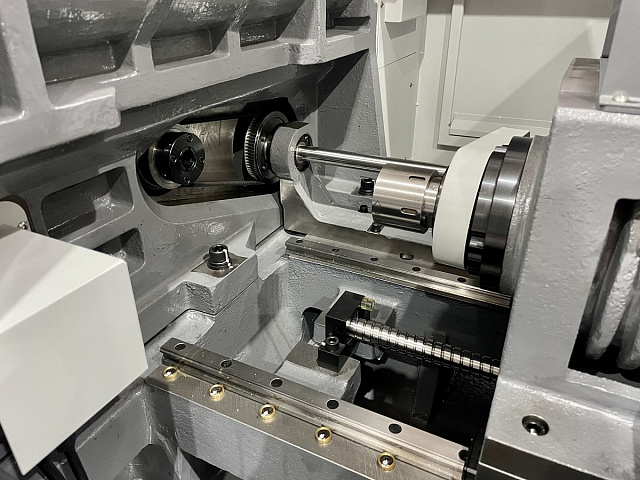

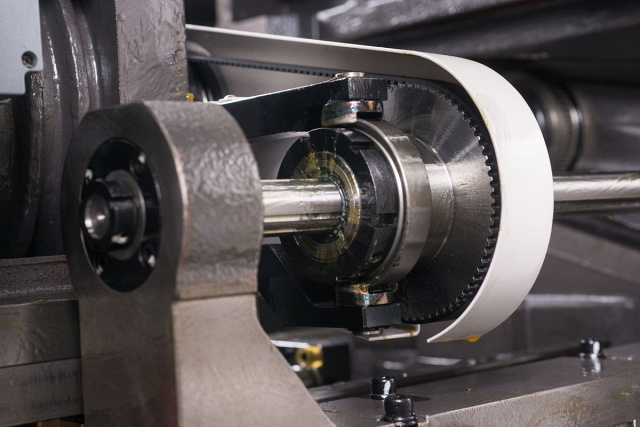

| | ЛЮНЕТНАЯ СИСТЕМА ДЛЯ ОБРАБОТКИ С НАПРАВЛЯЮЩЕЙ ВТУЛКОЙ
Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т. д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки. |

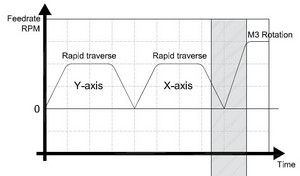

| | ФУНКЦИЯ БЫСТРОЙ СМЕНЫ ИНСТРУМЕНТА
Функция быстрой смены инструмента сокращает время цикла, перемещая инструмент по плавной дуге, а не полностью назад, вперед и назад при каждой смене инструмента. Программа рассчитывает наиболее плавный и эффективный путь перехода от инструмента к инструменту, сокращая время при каждой смене. Экономия, которая в сумме дает значительное сокращение длительности холостых ходов и уменьшает время изготовления детали. |
| | ТОКАРНАЯ ОБРАБОТКА С ПЕРЕМЕННОЙ ЧАСТОТОЙ Токарная обработка с переменной частотой (VFT) использует перемещения режущего инструмента с различными интервалами, чтобы обеспечить большее утонение и поломку стружки. Это позволяет лучше отводить тепло, контролировать стружкодробление и сокращать время простоя станка для решения проблем со стружкой. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| |

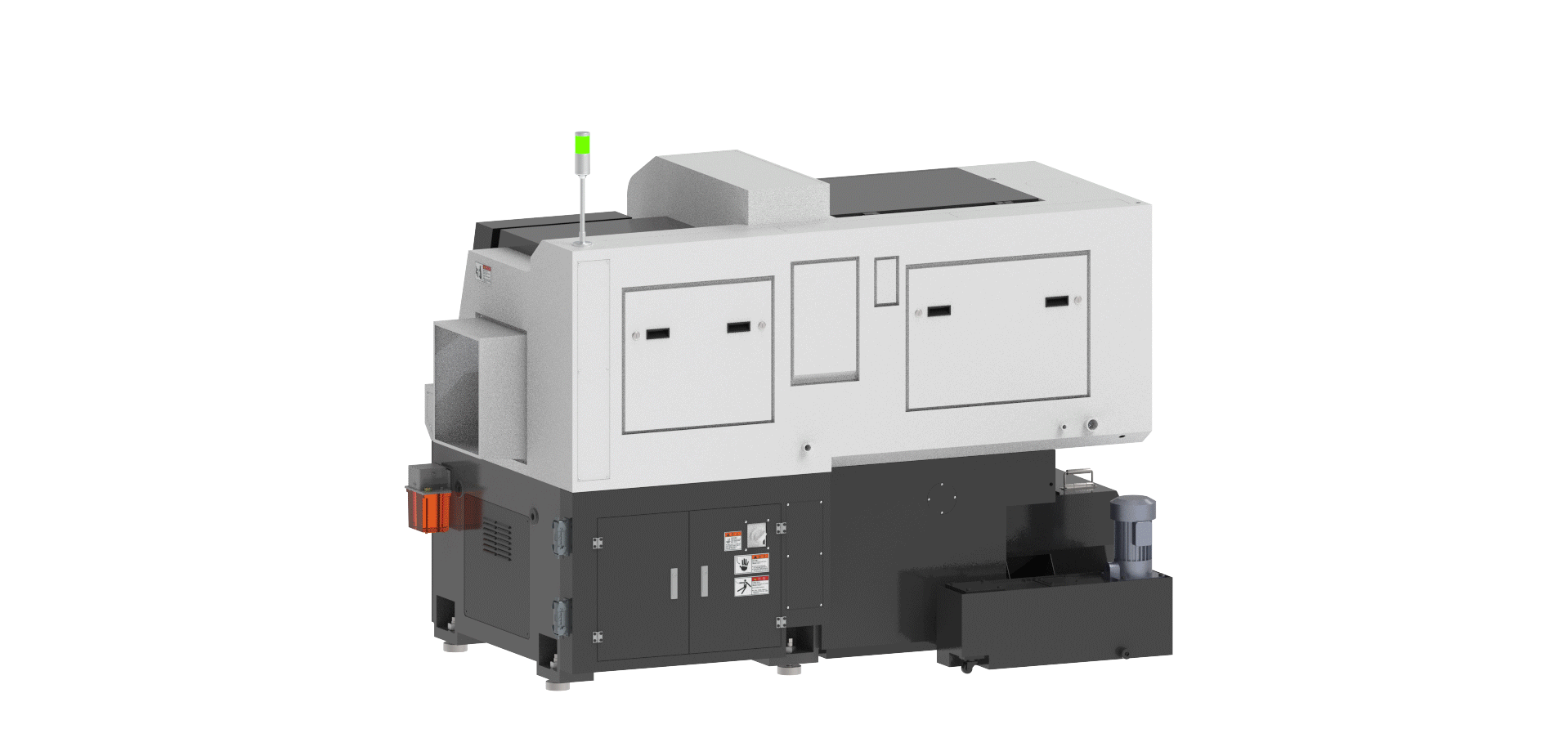

*для TCM-32SII / 38SII |

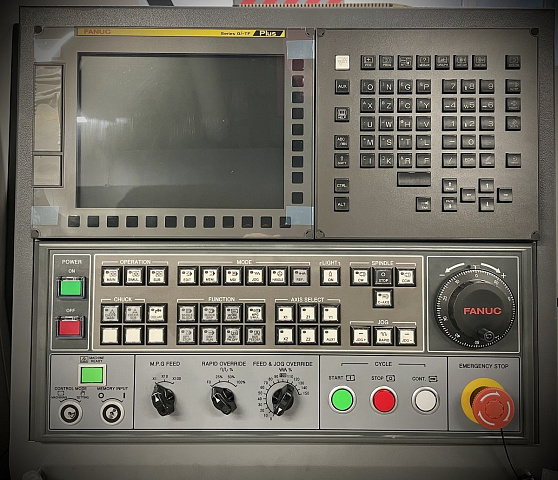

| | СИСТЕМА ЧПУ В базовой комплектации установлена японская система ЧПУ Fanuc 0i TF PLUS. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой FANUC. |
| | УЛОВИТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ В стандартной комплектации установлен уловитель готовых деталей. Позволяет принимать детали из зоны обработки в полностью автоматическом цикле. Делает весь процесс обработки плавным и без остановки. |

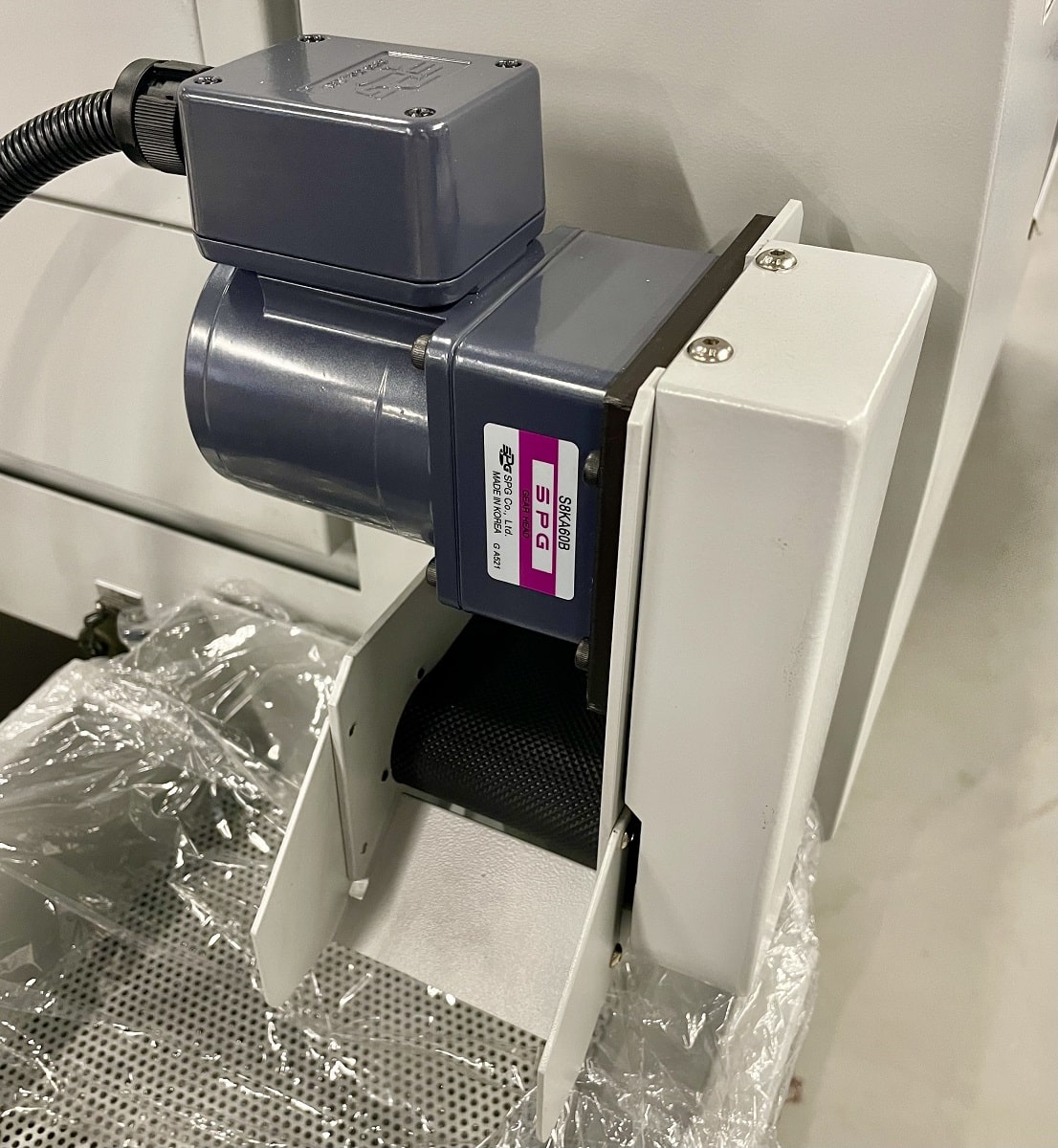

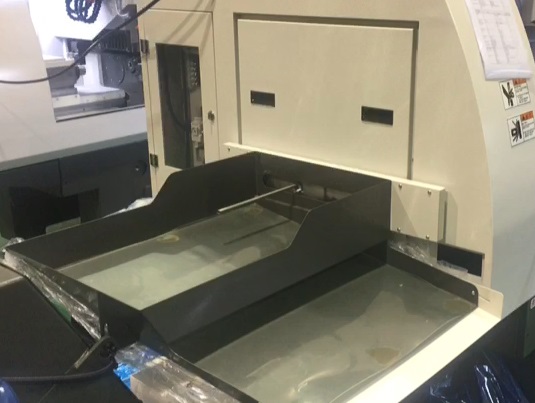

| | КОНВЕЙЕР ГОТОВЫХ ДЕТАЛЕЙ Позволяет выводить готовые изделия от уловителя в отдельный лоток. Упрощает сбор и хранение готовых деталей в процессе работы оборудования. |
| | КОНВЕЙЕР УДАЛЕНИЯ СТРУЖКИ (С ТЕЛЕЖКОЙ) Дополнительно, на станок устанавливается конвейер для удаления стружки, который позволяет работать на станке без остановок на обслуживание и оставляет рабочую зону станка чистой. |

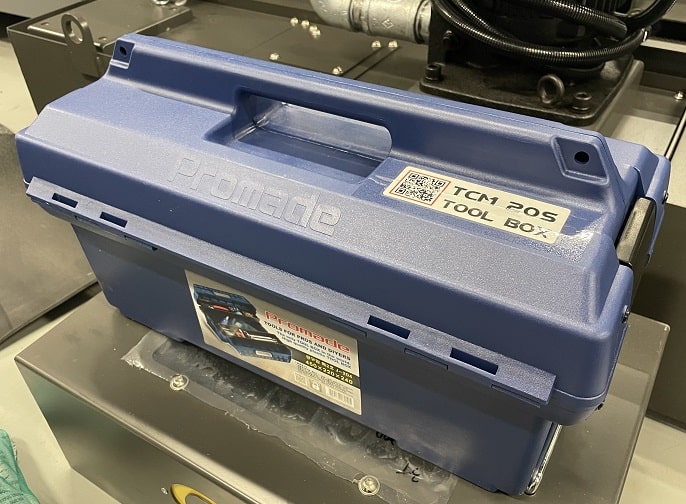

| | КОМПЛЕКТ ИНСТРУМЕНТА ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА |

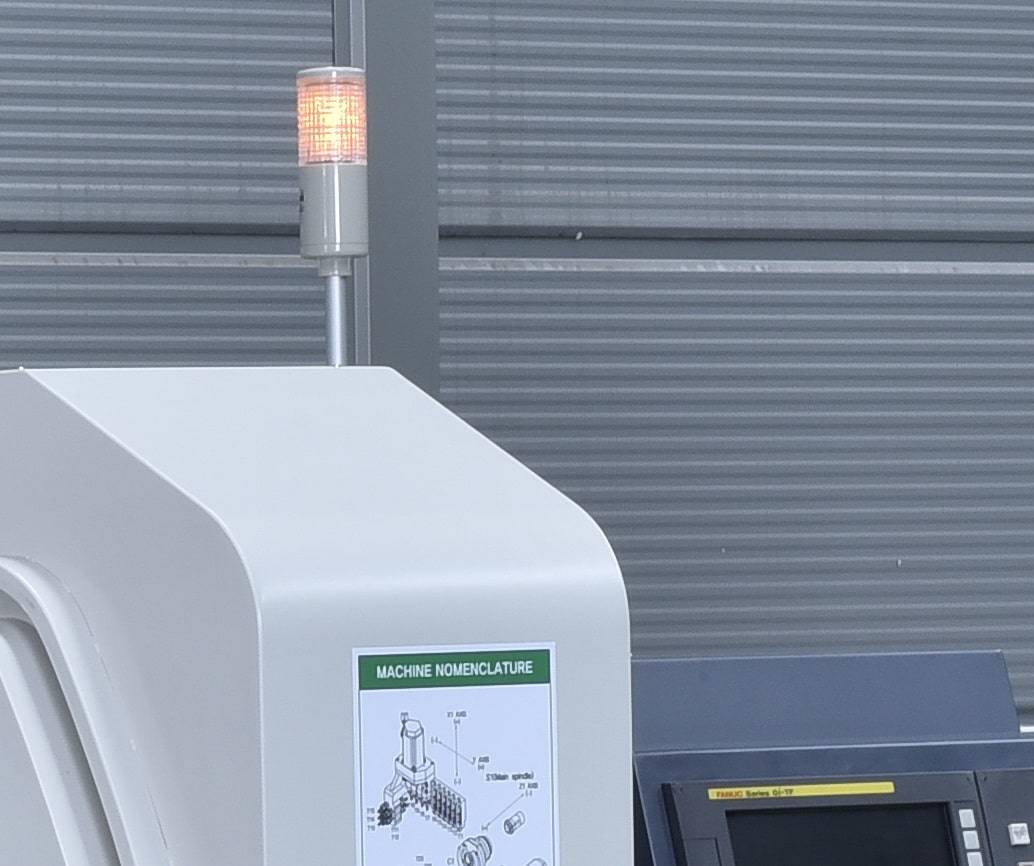

| | СИГНАЛЬНАЯ ЛАМПА |

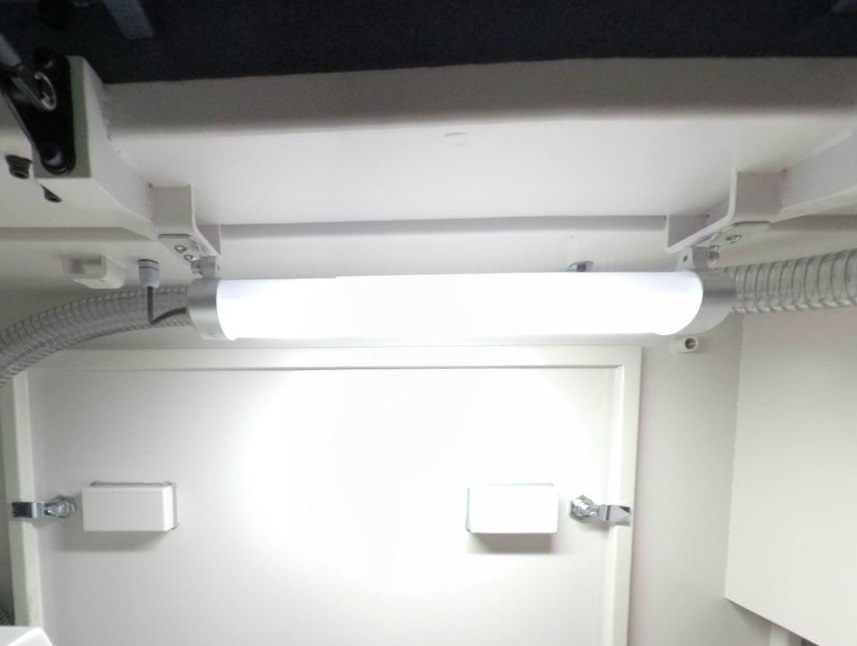

| | ПОДСВЕТКА РАБОЧЕЙ ЗОНЫ LED |

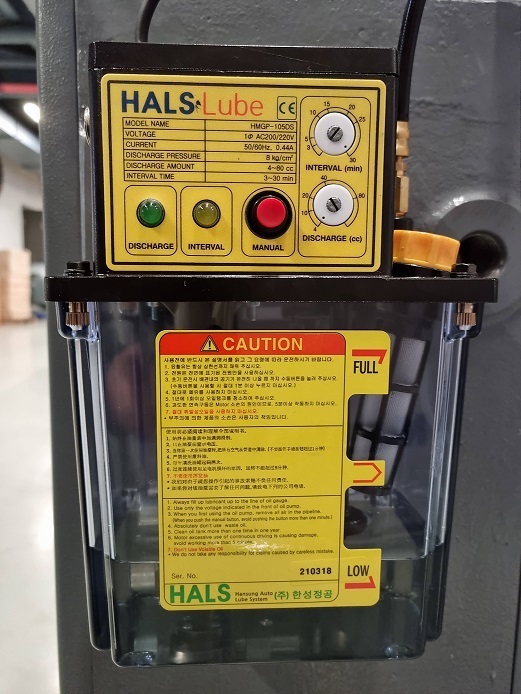

| | СИСТЕМА АВТОМАТИЧЕСКОЙ ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ УЗЛОВ СТАНКА |

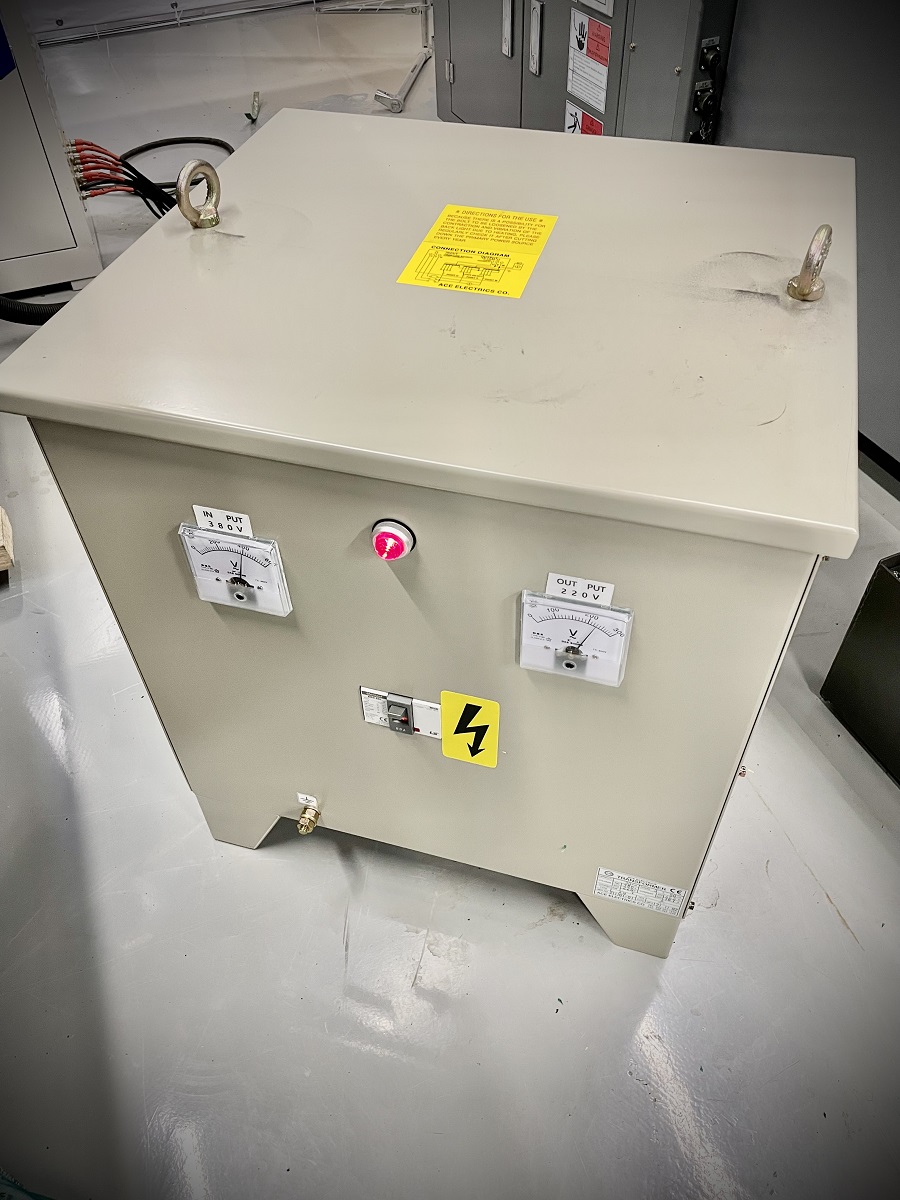

| | ТРАНСФОРМАТОР |
| СИСТЕМА КОНТРОЛЯ ОТРЕЗКИ ЗАГОТОВКИ | |
| АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ | |

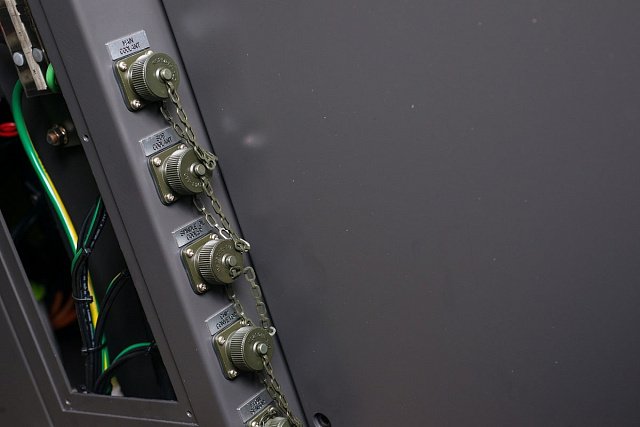

| СИСТЕМА ПОДАЧИ СОЖ | |
| ЦАНГОВЫЕ ПАТРОНЫ ДЛЯ ГЛАВНОГО ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

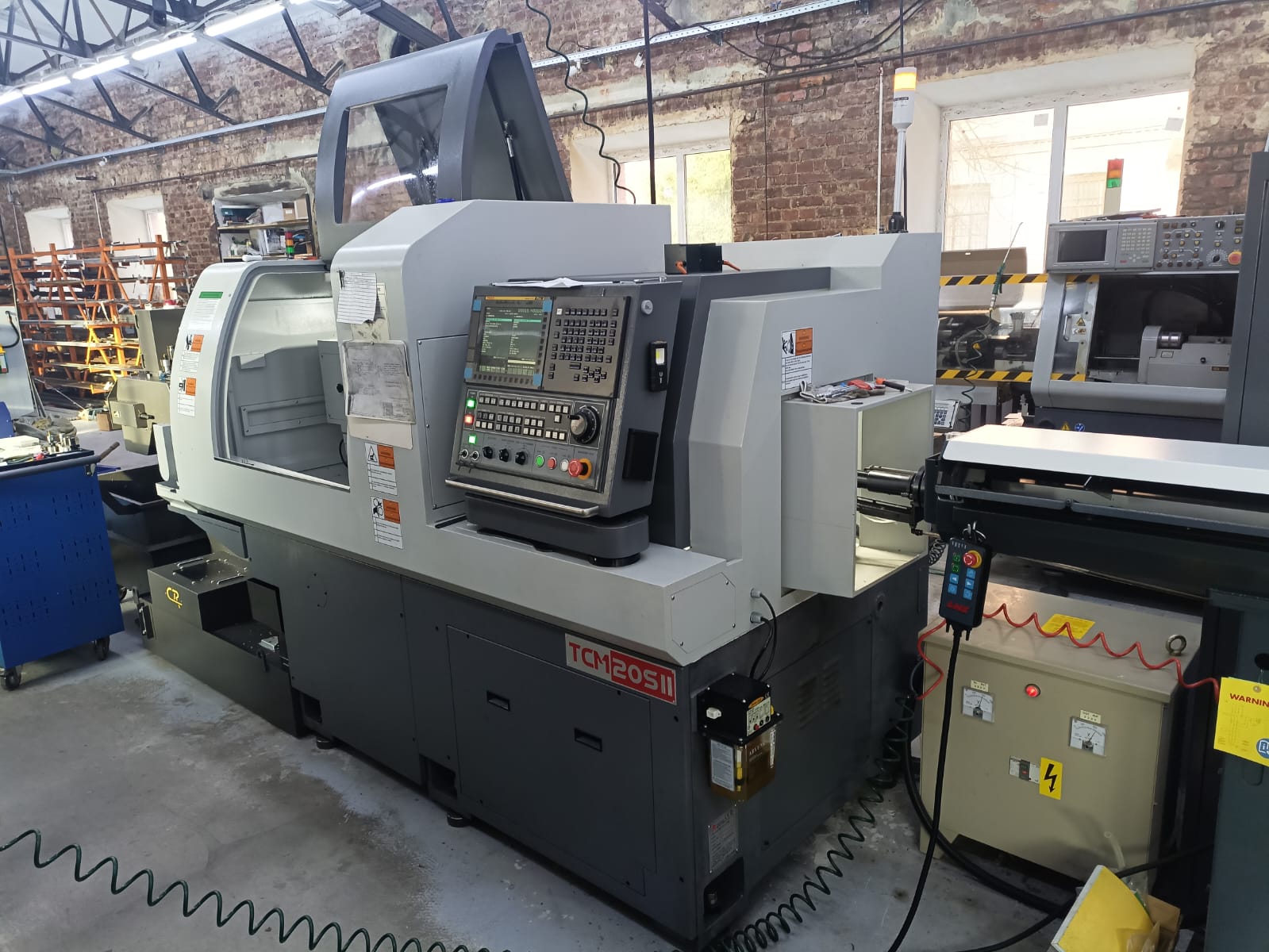

| | АВТОМАТИЧЕСКОЕ ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ПОДАЧИ ПРУТКА L=3,2 М (LNS) Устройство для подачи прутковой заготовки в токарные станки и автоматы продольного точения служит для увеличения производительности труда оператора токарного оборудования и автоматизации производственного процесса при токарной обработке. |

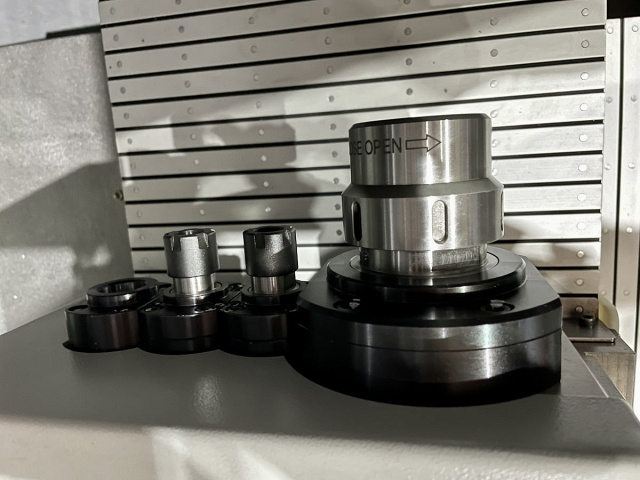

| | КОМПЛЕКТ ЦАНГ Инструментальная оснастка необходимая для работы с прутком. Как правило один комплект цанг состоит из четырёх цанг на одни диаметр: цанга податчика, люнетная цанга, цанга в главный шпиндель и противошпиндель. |
| | ДВУХСТРОННИЙ ДЕРЖАТЕЛЬ ИНСТУРМЕНТА Позволяет установить два инструмента в один блок одновременно. Увеличивает количество устанавливаемого инструмента при минимально занимаемом месте. |

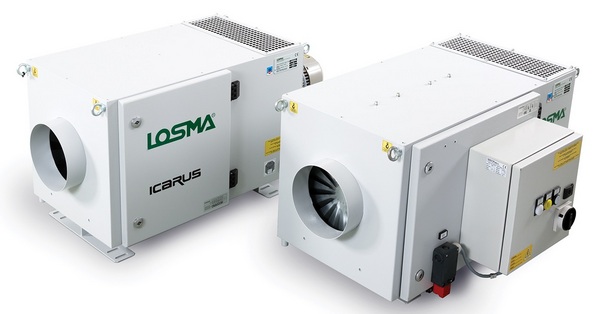

| | УЛОВИТЕЛЬ ПАРОВ СОЖ/МАСЛА Уловители масляного тумана применяются на металлообрабатывающем производстве, где в производственном процессе образуется масляный туман после применения смазочно-охлаждающей эмульсии и различных масел. Постоянное осаждение капель тумана на поверхностях пола, стен и оборудования в цехе приводит к нарушению условий гигиены труда и снижению производительности. |
| | ПОДАЧА СОЖ ВЫСКОГО ДАВЛЕНИЯ
|
| | УСТРОЙСТВО ЗАДНЕЙ ВЫГРУЗКИ ДЛИННЫХ ДЕТАЛЕЙ ДЛЯ ПРОТИВОШПИНДЕЛЯ |
| | ДОПОЛНИТЕЛЬНЫЕ ПРИВОДНЫЕ БЛОКИ В дополнение к стандартной комплектации, мы предлагаем специальные решения для повышения производительности и расширения технических возможностей TSM-SII: Приводные блоки для вихревого нарезания резьбы, блоки для зубофрезерования, сверлильно-фрезерные приводные блоки с регулируемым углом, высокоскоростные сверлильно-фрезерные приводные блоки и блоки для фрезерования шлицев. |
| КОМПЛЕКТ ИНСТРУМЕНТА ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ | |

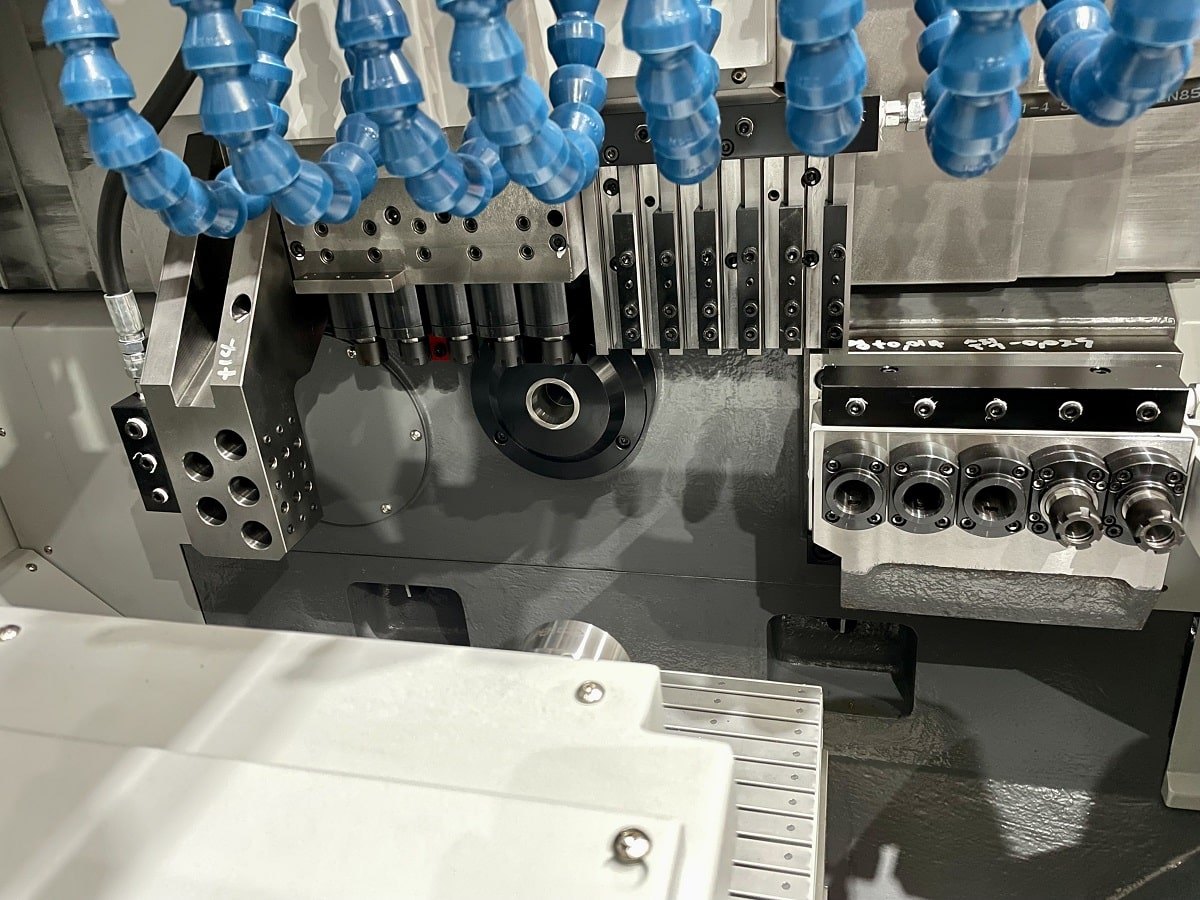

| ОХЛАЖДЕНИЕ СОЖ | |
