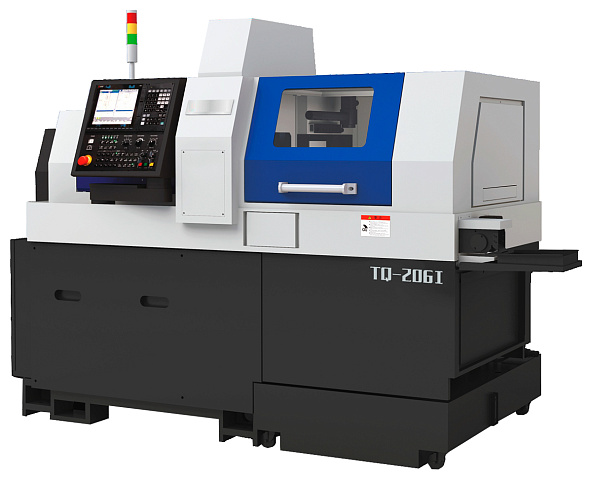

Автоматы продольного точения Shute TQ-125I

Код(ы) товара: МС 411568
Поделиться
  • Новинка
От 8 469 381 ₽
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: 130 000 ₽ !
Гарантия: 12 месяцев
Самая большая
Shute
Китай
Модели серии:
TQ-125I

Частота вращения шпинделя:

10 000 об/мин

Кол-во управляемых осей: 7

Ø обрабатываемого прутка: 3 - 12 мм

Вес: 1900 кг

Преимущества
  • Количество инструмента до 29
  • Система ЧПУ Mitsubishi M80A
  • Длина обработки 130 мм
  • Ускоренные перемещения 32 м/мин
  • Система подачи СОЖ 70 бар
  • Автоподатчик LNS в комплекте
Назначение

Автоматы продольного точения Shute серии TQ являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L / D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств.


Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.
Область применения

Автоматы продольного точения Shute TQ подойдут для производства крупносерийных партий деталей в следующих отраслях:

  • транспортном машиностроении;
  • аэрокосмической отрасли;
  • медицине.
Для точной индустрии, электронной и аэрокосмической промышленности:

Детали для медицинской техники и инструмента:

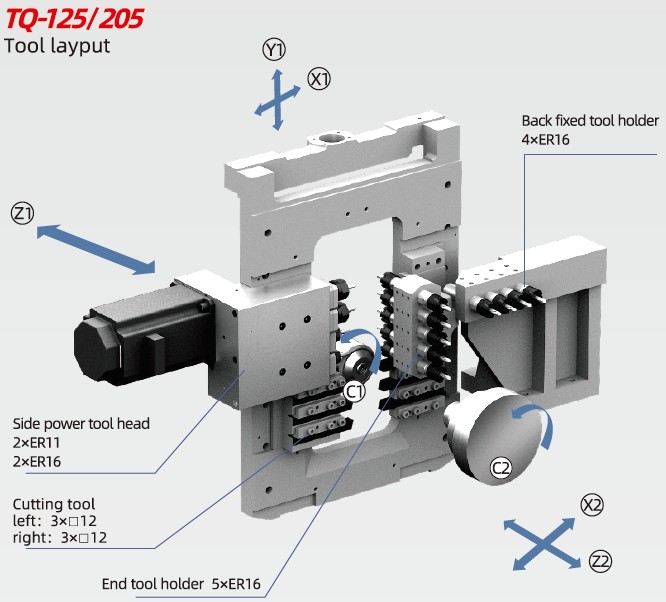

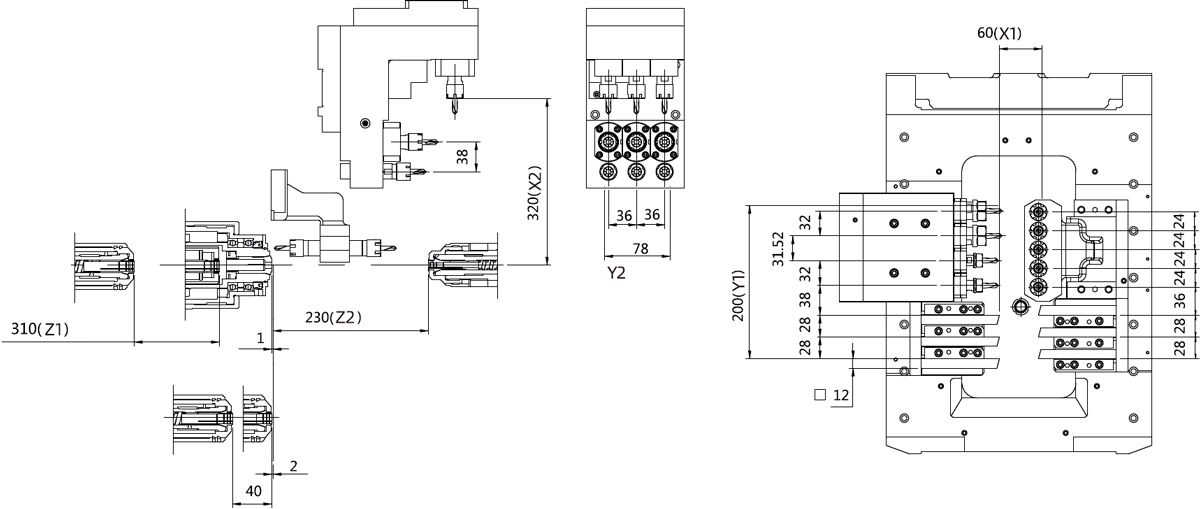

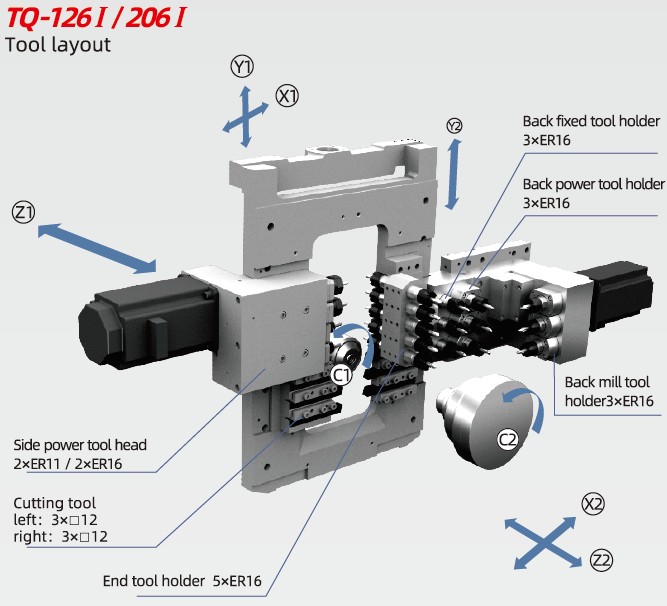

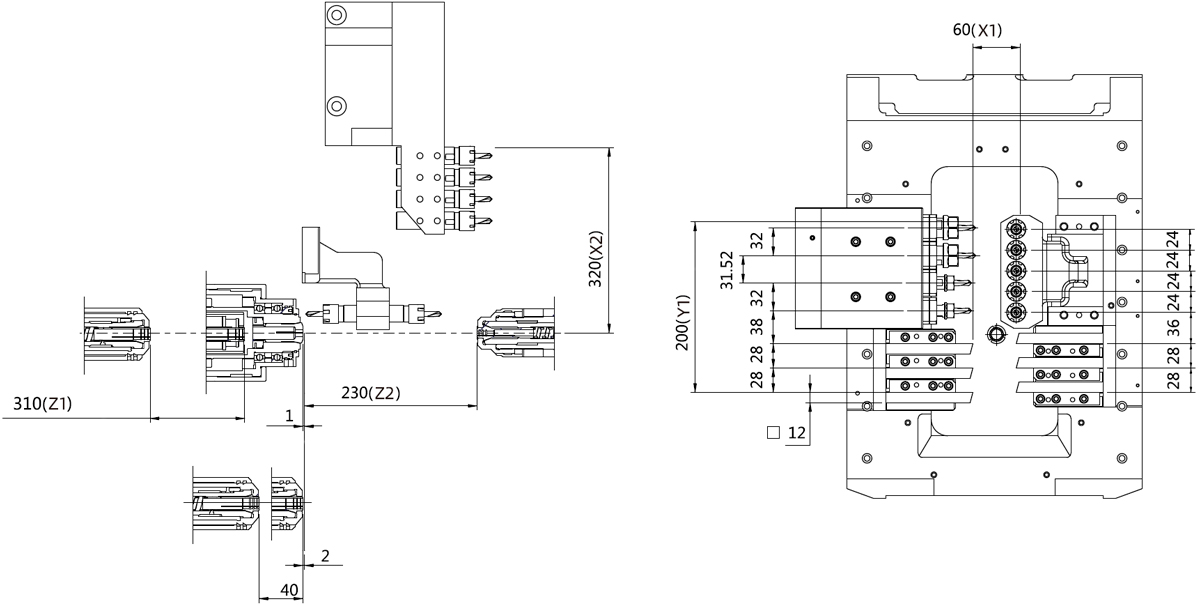

Схема обработки
Конструктивные особенности

Компания Shute разработала систему управления жизненным циклом инструмента для системы ЧПУ Mitsubishi. Система фиксирует статистику по времени стойкости инструмента, с возможностью загрузки соответствующих данных на сервер.

Используя данную систему, пользователь контролирует состояние инструмента в реальном времени и может устанавливать резервные инструменты для оперативной замены изношенных позиций дублирующими без остановки программы.

ATC технология от Shute - это быстрая смена инструментов по кротчайшей траектории. Система выбирает кротчайший путь между инструментальными ячейками, экономя вспомогательное время.

Система ЧПУ Mitsubishi M80

  • Дисплей 10,4' TFT LCD;
  • Двухканальная работа станка, обработка двух деталей одновременно;

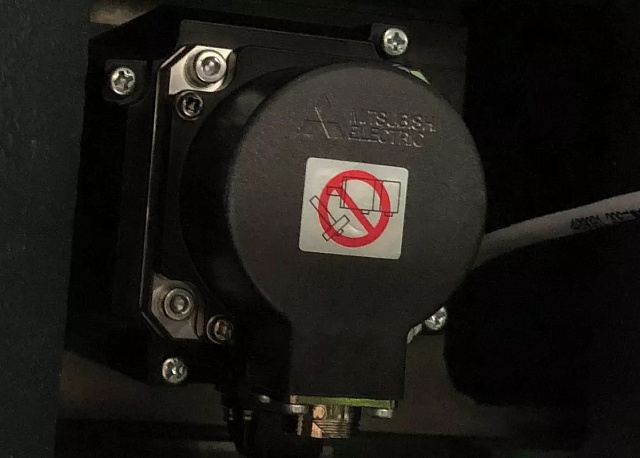

  • Все двигатели и привода Mitsubishi (Япония) - отличное быстродействие, легендарная надёжность, высокая точность и стабильность обработки;
  • Скорость быстрых перемещений до 32 м/мин.


Специальные функции

Благодаря специальной оболочке системы от Shute, увеличена скорость и точность управления. Предварительное считывание 30 программных циклов для точного расчета маршрута в автоматическом режиме. Система сама рассчитывает время ускорения и замедления во время обработки на основе программного маршрута. В соответствии с рассчитанной траекторией, обеспечивается контроль ускорений и торможений.

Перед обработкой система рассчитывает оптимальную скорость, для проверки соответствия режимов резания, необходимым параметрам точности учитывая конфигурацию детали.

Во время обработки система автоматически выбирает кратчайший маршрут, сгенерированный с помощью интерполяции с векторной точностью.

Используется для уменьшения остатка прутка. Применима при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

Цанговый патрон и втулка вращаются одновременно.

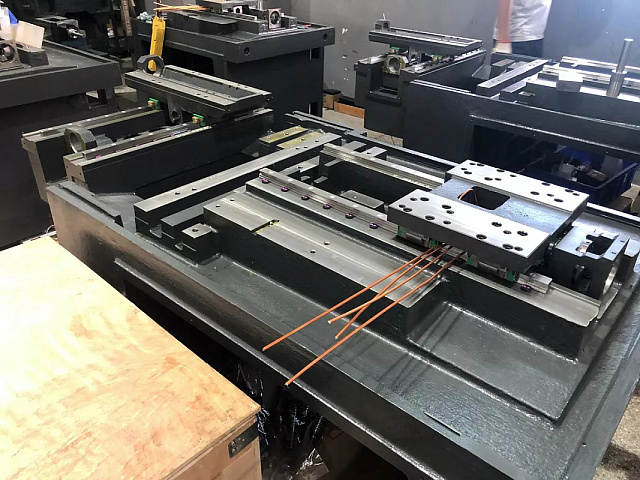

На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана специальная конструкция станины с отличными показателями жесткости и виброустойчивости.

Симметричная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу.

Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования.

Мощные шпинделя (2,2 кВт, 10 000 об/мин) от профильной компании HaoZhi, обладают быстрой реакцией на ускорение и замедление и обеспечивают превосходную производительность.

Приводные инструментальные блоки собственной разработки Shute, обладают низким уровнем шума, высокой жесткостью и точностью.

Комплектация
Стандартная
6-позиционный инструментальный суппорт для наружной обработки (3 + 3)
4-позиционный приводной инструментальный суппорт 2 x ER16, 2 x ER11 для радиальной обработки
4-позиционный инструментальный суппорт ER16 для осевой обработки
4-позиционный приводной инструментальный суппорт для осевой обработки в контршпинделе (ER16)
Уловитель и конвейер готовых деталей
Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
Подсветка рабочей зоны LED
Трёхцветная сигнальная лампа
Управляемые оси «С1» и «С2»
Система автоматической централизованной смазки узлов станка
Обдув воздухом люнетного узла
Набор цанг ER16
Теплообменник электрошкафа
Трансформатор
Контроль отрезки детали
Комплект инструмента для обслуживания станка
Комплект документации на русском языке
Конвейер для уборки стружки с корзиной
Уловитель масляного тумана (электростатический)
Система подачи СОЖ 70 бар
Автоматическое гидравлическое устройство подачи прутка LNS GT-112 L=2,5м
Дополнительная
Устройство задней выгрузки длинных деталей для противошпинделя
Функция обработки с переменной частотой (LFV)
Система пожаротушения
Цанги в главный шпиндель Ø1 - 12 мм (1 шт.)
Цанги люнетные Ø1 - 12 мм (1 шт.)
Цанги контршпиндель Ø1 - 12 мм (1 шт.)
Цанги в автоподатчик Ø1 - 12 мм (1 шт.)
Набор цанг ER11 - 13 (1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7)
Набор цанг ER16 - 10 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10)

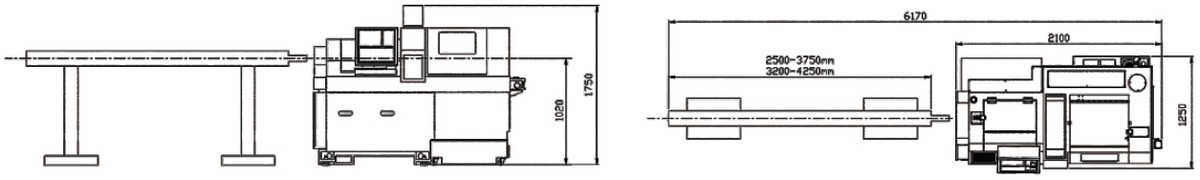

Габаритные размеры


Основные комплектующие
  • Подшипники ШВП NSK (Япония) / FAG (Германия)
  • Линейные направляющие THK (Япония) / INA (Германия)
  • ШВП THK (Япония) / PMI (Тайвань)
  • Привода по осям Mitsubishi (Япония)
  • Шпиндель / контршпиндель HaoZhi (Китай)
  • Подшипники шпинделя / контршпинделя NSK / SKF (Япония)
  • Пневматическая система CKD (Япония)
  • Двигатель шпинделя Mitsubishi (Япония)
  • Система автоматической смазки Shuowa (Япония)
  • Телескопическая защита Shute (Китай)
  • Станина Shute (Китай)
  • Муфта CBN (Япония)
  • Электрические компоненты Schneider (Франция)
  • Кабеля Lapp (Германия)
