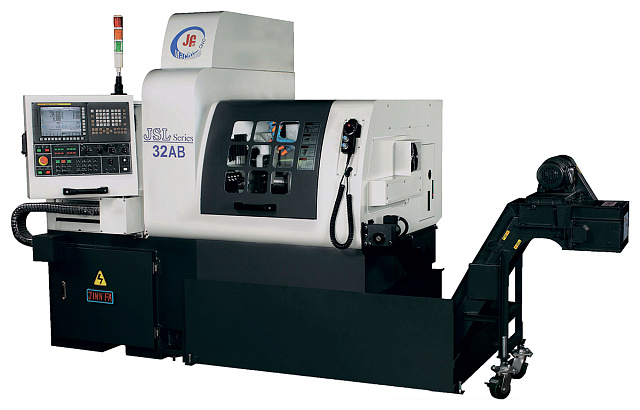

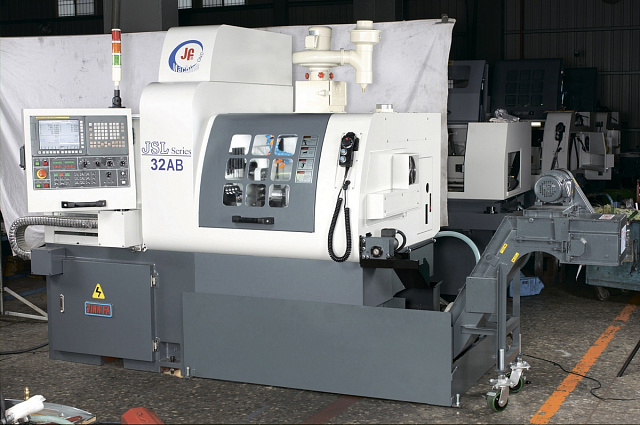

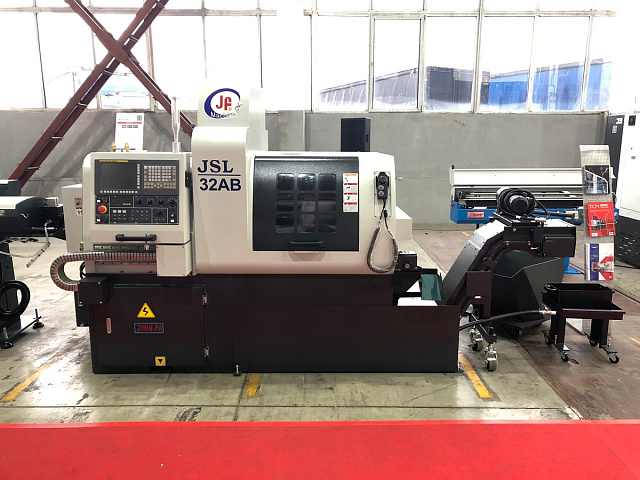

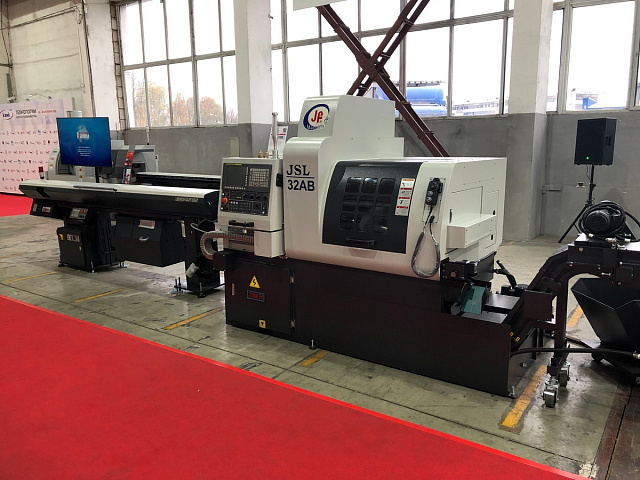

Автомат продольного точения JINN FA. Модели JSL-26AB, JSL-32AB, JSL-42AB

JINN FA
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Частота вращения шпинделя: 7000 об/мин

Кол-во управляемых осей: 7

Ø обрабатываемого прутка: 3 - 42 мм

Вес: 3700 кг

Преимущества 5

Полная автоматизация производства (8-мь осей): изготовление деталей сложной формы из прутка

Заменяет токарный, фрезерный, токарно-фрезерный с Y-осью, сверлильный и даже шлифовальный (!) станки = сокращение производственных площадей,один оператор вместо 5 рабочих, экономия на электроэнергии, обслуживание 1 станка вместо 5

Отсуствие необходимости проектирования и изготовления специальной технологической оснастки для изготовления деталей сложной конфигурации (тройники, иглы и т.п.)

Наличие противошпинделя с инструментальным суппортом. Одновременная обработка двух деталей

Увеличение эффективности производства до 10 раз

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Предназначены для производства деталей в условиях серийного производства из холоднотянутого калиброванного прутка Ø от 3 до 42 мм.

Автоматы продольного точения серии JSL по-настоящему самые экономичные, точные и универсальные в своем классе на сегодняшний день!


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматы продольного точения составляют особую группу станков для токарной обработки металлов, ярко выделяющуюся как по принципу работы, так и по эксплуатационным возможностям, широко применяются в различных отраслях современной промышленности, используются в транспортном машиностроении, аэрокосмической отрасли, предприятиях оборонно-промышленного комплекса и медицине.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

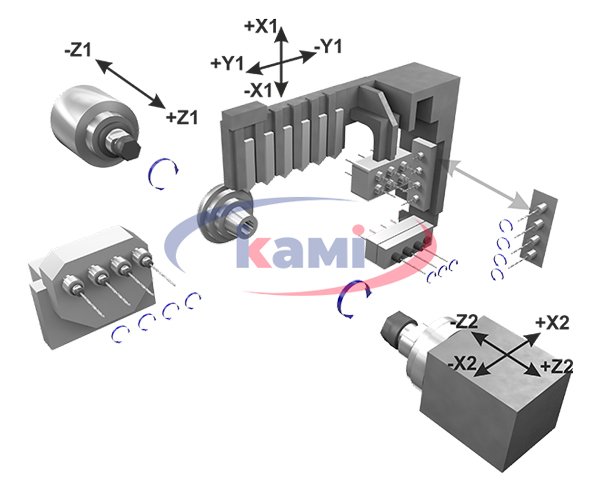

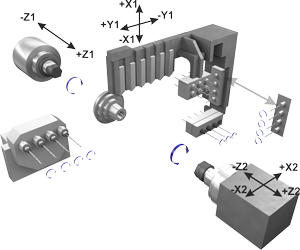

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

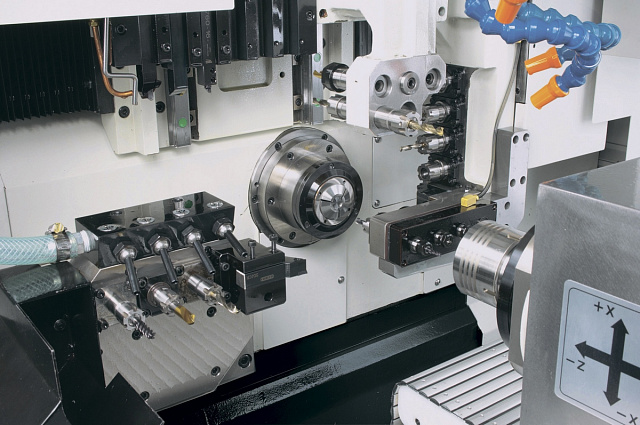

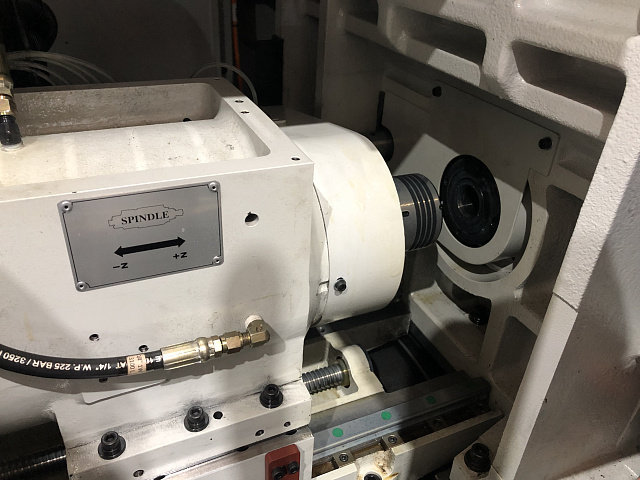

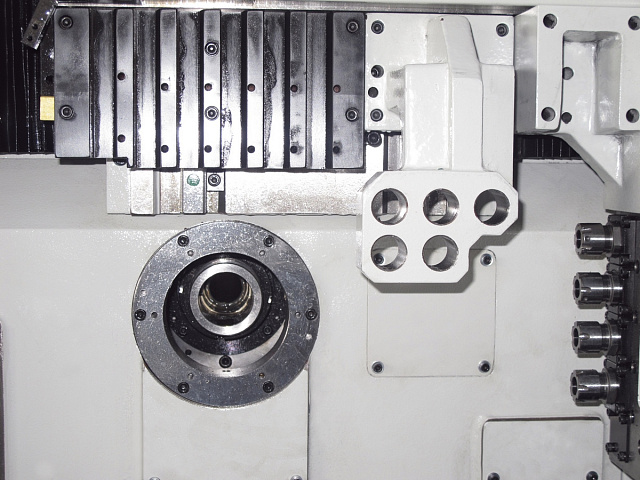

ОСНОВНОЙ ШПИНДЕЛЬ

  • 6 позиций инструмента для наружной обработки
  • 5 позиций инструмента для внутренней обработки
  • 4 инструментальных позиций для радиальной обработки

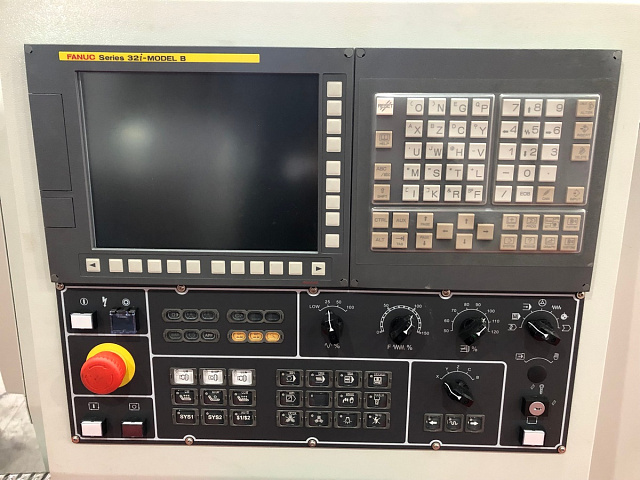

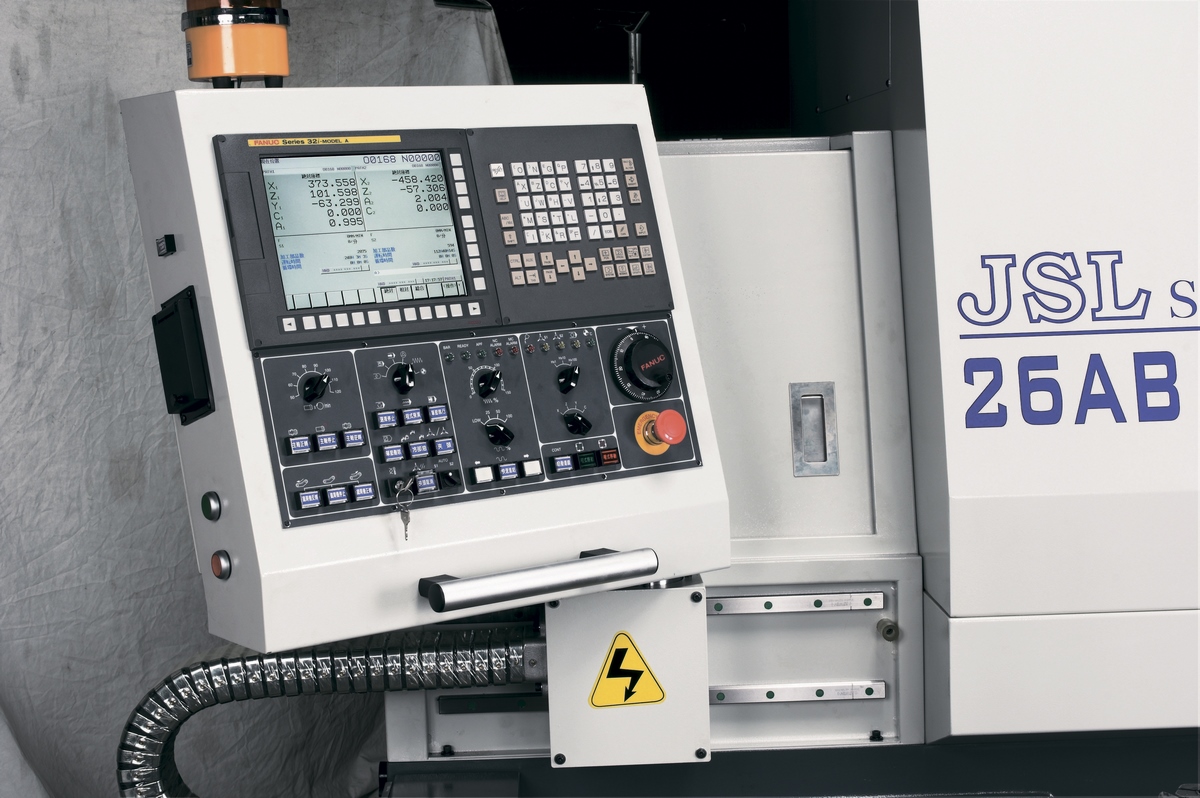

СИСТЕМА ЧПУ

Современная система ЧПУ Fanuc 32iB

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется для уменьшения остатка прутка. Экономит материал и деньги.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «AB» ВКЛЮЧАЕТ 4 ПРИВОДНЫХ ИНСТРУМЕНТА

Обеспечивает полноценную доработку детали после перехвата.

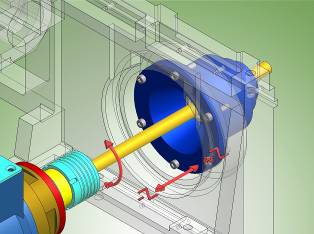

СИСТЕМА С ВРАЩАЮЩИМСЯ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности на при обработке длинных деталей.

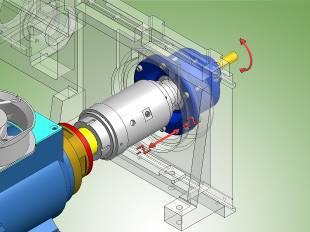

СИСТЕМА С ОДНОВРЕМЕННО ВРАЩАЮЩИМСЯ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

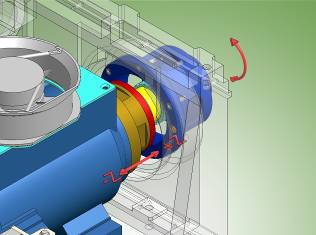

СИСТЕМА С ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (НЕ ВРАЩАЮЩАЯСЯ НАПРАВЛЯЮЩАЯ ВТУЛКА)

Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.

Устанавливается преимущественно при обработке круглого прутка из цветных металлов

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (ПЕРЕМЕЩАЮЩИЙСЯ ДО УПОРА ШПИНДЕЛЬ)

Особенно актуально при обработке коротких заготовок.

Применяется при длине заготовки меньше или равной диаметру прутка.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

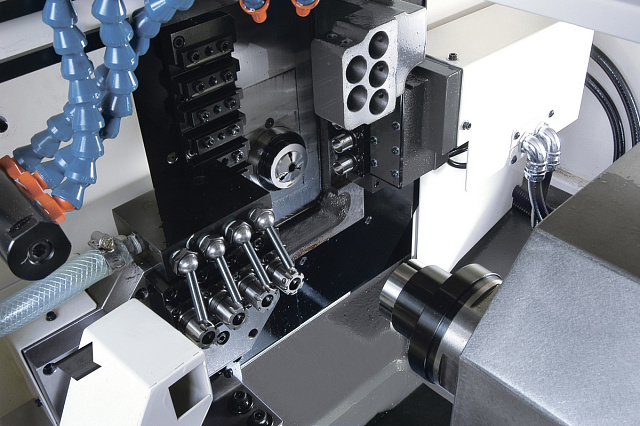

ОСНОВНОЙ РАБОЧИЙ СУППОРТ отличается большим количеством инструментальных позиций (15 шт.) и легким доступом к инструментальным позициям для замены изношенного инструмента

КОМПЛЕКТАЦИЯ С ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Особенно актуальна при обработке коротких заготовок.
Применяется при длине заготовки меньше или равной диаметру прутка.

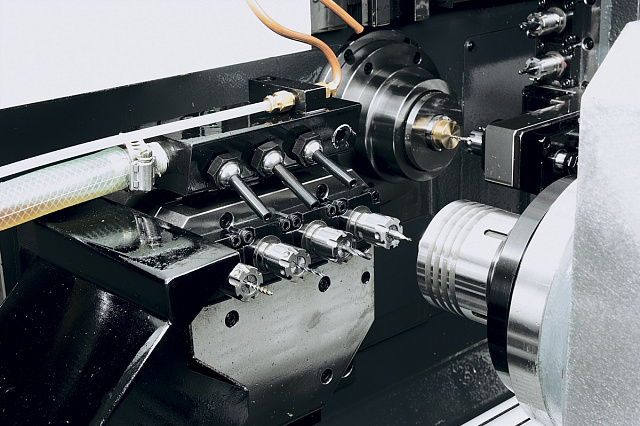

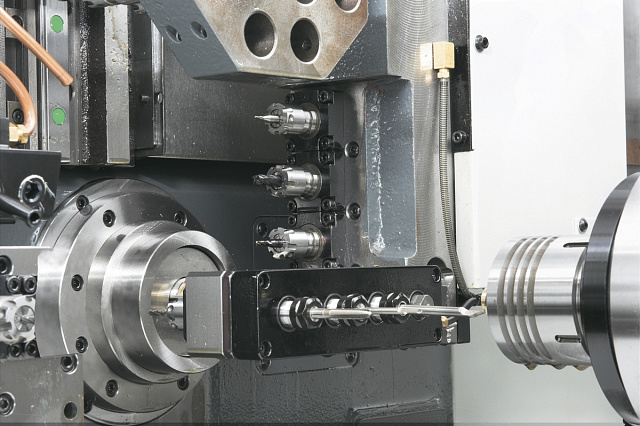

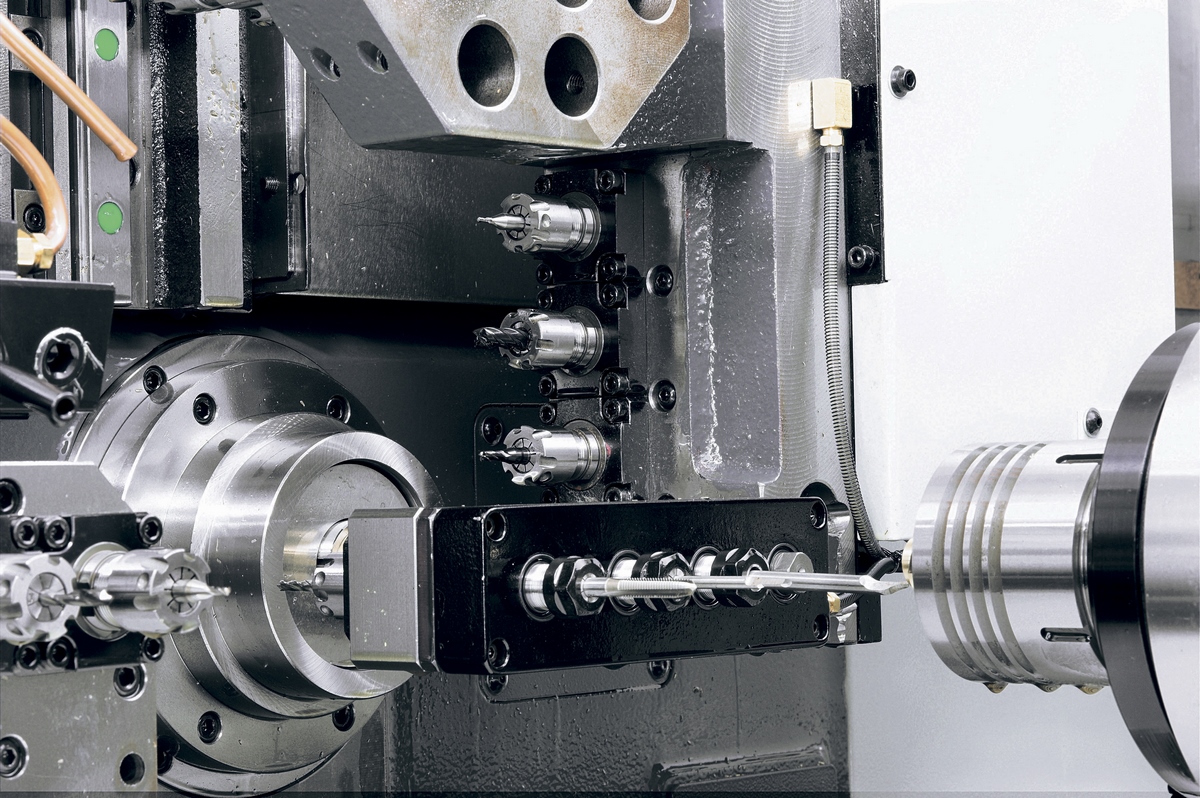

4-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ В ПРОТИВОШПИНДЕЛЕ

4-х позиционный приводной инструментальный суппорт позволяет обрабатывать деталь на противошпинделе независимо от главного шпинделя (увеличение производительности)

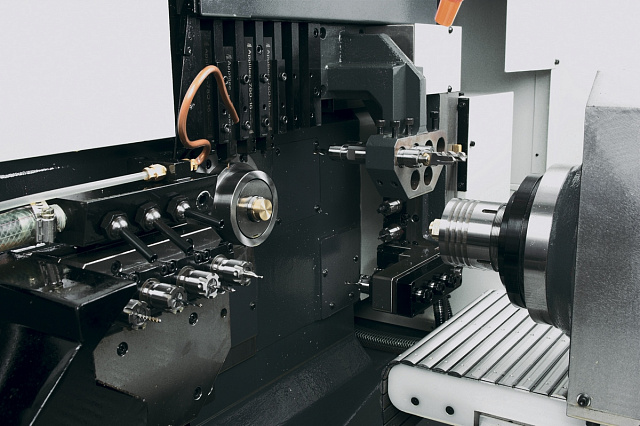

ПРОТИВОШПИНДЕЛЬ

Позволяет обработать деталь с 2-х сторон в автоматическом режиме и увеличить производительность



  • 6-позиционный резцедержатель инструмента для наружной обработки
  • 5-позиционный резцедержатель инструмента для внутренней обработки
  • 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование)

Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

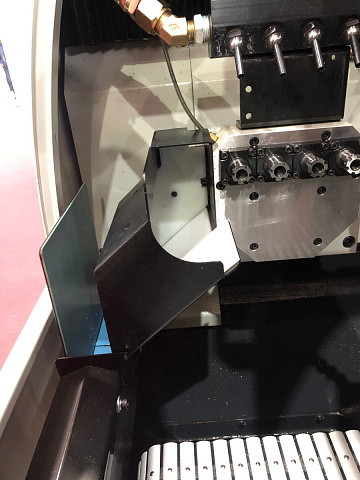

УЛОВИТЕЛЬ ДЕТАЛЕЙ
ПОДСВЕТКА РАБОЧЕЙ ЗОНЫ
СЕРВОПРИВОДА ШПИНДЕЛЕЙ
УПРАВЛЯЕМАЯ «С» ОСЬ ГЛАВНОГО ШПИНДЕЛЯ (0,001˚)
СИСТЕМА ПОДАЧИ СОЖ
ЭЛЕКТРОННЫЙ КОНТРОЛЬ ЗА СИСТЕМОЙ ПОДАЧИ СОЖ
СИСТЕМА КОНТРОЛЯ ОТРЕЗКИ ЗАГОТОВКИ
СИСТЕМА АВТОМАТИЧЕСКОЙ ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ
УПРАВЛЯЕМАЯ «С» ОСЬ ПРОТИВОШПИНДЕЛЯ (0,001˚)
ФИКСИРОВАННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 2 шт.
ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 2 шт.
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ НАРУЖНОЙ ОБРАБОТКИ В ПРОТИВОШПИНДЕЛЕ 16 Х 16 – 1 шт.
КОНВЕЙЕР ГОТОВЫХ ДЕТАЛЕЙ
КАБИНЕТНОЕ ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ
НАПРАВЛЯЮЩАЯ ВТУЛКА – 1 шт.
ЦАНГОВЫЕ ПАТРОНЫ ДЛЯ ГЛАВНОГО ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ
НАБОР КЛЮЧЕЙ И ИНСТРУМЕНТА ДЛЯ НАЛАДКИ СТАНКА
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ FANUC

Установка самой распространенной системы ЧПУ в России позволит легко найти на рынке труда квалифицированного оператора.

ДВУХСТОРОННИЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ ER16

Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе.

ОДНОВРЕМЕННО ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.



3-Х ПОЗИЦИОННЫЙ ОСЕВОЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ

Позволяет обрабатывать заготовку осевым приводным инстурментом как в главном шпинделе, так и в противошминделе.

ЦАНГОВЫЙ ПАТРОН ВРАЩАЕТСЯ, ВТУЛКА НЕ ВРАЩАЕТСЯ

Легка в установке и регулировке/ Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

КОРПУС ЦАНГОВОГО ПАТРОНА ER16 Ø25*100 ММ
ДВУХСТОРОННИЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ ER16 M2
УЛОВИТЕЛЬ ДЛИННЫХ ДЕТАЛЕЙ ДЛЯ ПРОТИВОШПИНДЕЛЯ
КОНВЕЙЕР ГОТОВЫХ ДЕТАЛЕЙ
КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ С ТЕЛЕЖКОЙ
НАБОР ЦАНГ ER16
НАБОР ЦАНГ ER20
КОНДИЦИОНЕР СИСТЕМЫ ПОДАЧИ СОЖ
ЗАХВАТ ПАТРОНА
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 30 КВА
ТРАНСФОРМАТОР 30 КВА
УЛОВИТЕЛЬ МАСЛЯНОГО ТУМАНА
ПОЛНОЕ СООТВЕТСТВИЕ СТАНДАРТУ CE
3-Х ПОЗИЦИОННЫЙ ПРИВОДНОЙ ИНСТРУМЕНТАЛЬНЫЙ БЛОК ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ
СТАЦИОНАРНЫЕ БЛОКИ ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ (В ПРОТИВОШПИНДЕЛЕ)
СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ
СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ
Модель JSL-26AB JSL-32AB JSL-42AB
Макс. Ø обработки главного шпинделя, мм 26 32 42
Макс. Ø обработки противошпинделя, мм 26 32 42
Макс. длина обработки (вращающаяся направляющая втулка), мм 200 200 200
Макс. длина обработки (без направляющей втулки), мм 65 80 80
Макс. длина обработки (фиксированная направляющая втулка), мм 220 220 220
Макс. Ø сверления главного шпинделя, мм 13 13 13
Макс. Ø сверления противошпинделя, мм 13 13 13
Макс. Ø нарезаемой резьбы главного шпинделя М10 М10 М10
Макс. Ø нарезаемой резьбы противошпинделя М10 М10 М10
Макс. Ø радиального сверления, мм 10 10 10
Макс. Ø радиального нарезания резьбы, мм М8 М8 М8
Количество позиций инструмента для наружной обработки 6 6 5
Количество позиций инструмента для внутренней обработки 5 5 5
Количество приводных инструментальных позиций для радиальной обработки в шпинделе 4 / ER16 4 / ER16 4 / ER16
Количество приводных инструментальных позиций для осевой обработки в противошпинделе 4 4 4
Размер инструмента для точения, мм 16 х16 х 95 - 155 16 х 16 х 95 - 155 16 х 16 х 95 - 155
Количество управляемых осей (с учетом осей «C1» и «C2») 7 7 7
Ø отверстия шпинделя, мм 40 45 45
Частота вращения основного шпинделя, об/мин 7000 7000 6000
Частота вращения противошпинделя, об/мин 7000 7000 6000
Ускоренные перемещения по оси X, м/мин 24 24 24
Ускоренные перемещения по оси Z, м/мин 24 24 24
Мощность приводного инструмента для главного шпинделя, кВт 1,4 1,4 1,4
Мощность приводного инструмента для противошпинделя, кВт 0,75 0,75 0,75
Мощность двигателя главного шпинделя, кВт 7,5 7,5 7,5
Мощность двигателя противошпинделя, кВт 7,5 7,5 7,5
Мощность двигателей осей X1 / Z1,кВт 1,4 1,4 1,4
Мощность двигателей осей X2 / Z2, кВт 0,75 0,75 0,75
Мощность двигателя оси Y, кВт 0,75 0,75 0,75
Мощность двигателя подачи СОЖ, кВт 2,3 2,3 2,3
Габаритные размеры:
Длина, мм 2865 2865 2865
Ширина, мм 1625 1625 1625
Высота, мм 2045 2045 2045
Вес, кг 3700 3700 3700
