Тайвань
Ø стола: 850 - 2970 мм
Высота обрабатываемого изделия:
650 - 1600 мм
Мощность: 22 - 70 кВт
Вес: 11 500 - 53 000 кг

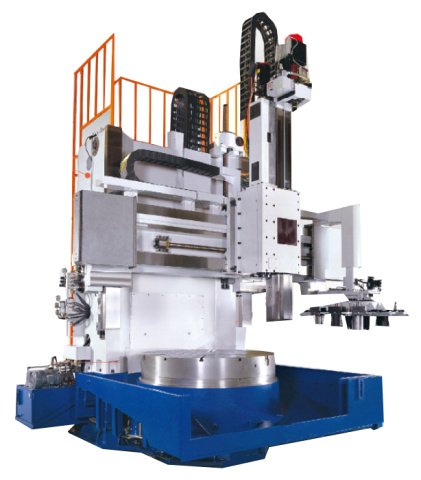

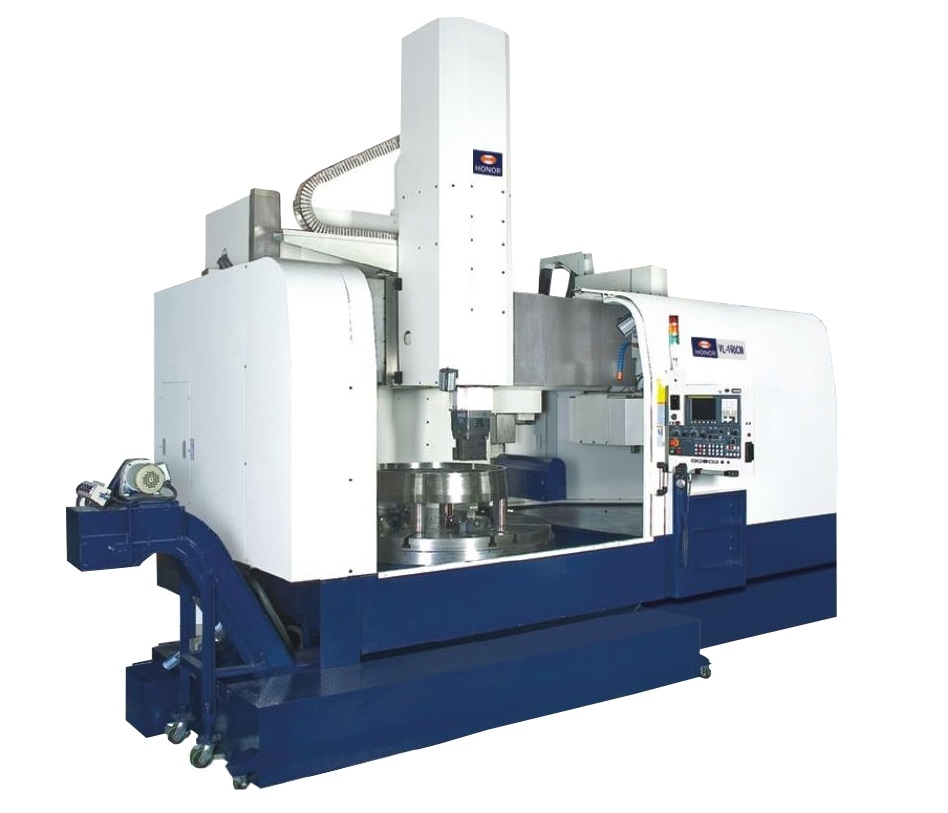

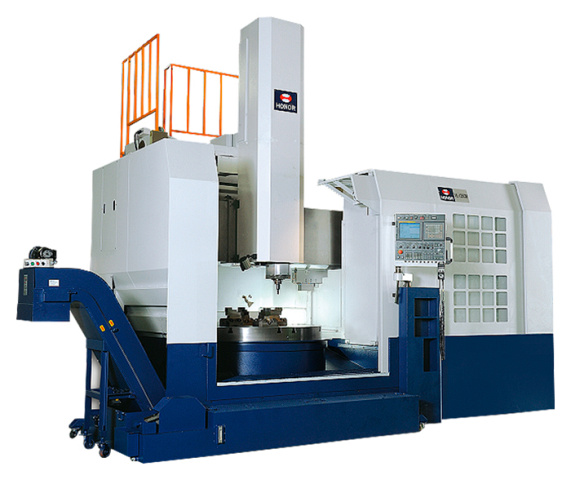

НАЗНАЧЕНИЕ:
Токарно-карусельные обрабатывающие центры необходимы для металлообработки деталей, цилиндрических и конических поверхностей, а также протачивания канавок и фасонного точения. В большинстве случаев данный вид оборудования применяется в процессе обработки заготовок, имеющих большой вес и не очень большую высоту. Как правило, станки используются для обработки изделий из цветного и черного металла.
Виды работ, во время которых применяются токарно-карусельные станки:
- Плоское, коническое и цилиндрическое обтачивание
- Зенкерование
- Развертывание
- Нарезание резьбы
- Цилиндрическое и коническое растачивание
ОБЛАСТЬ ПРИМЕНЕНИЯ:

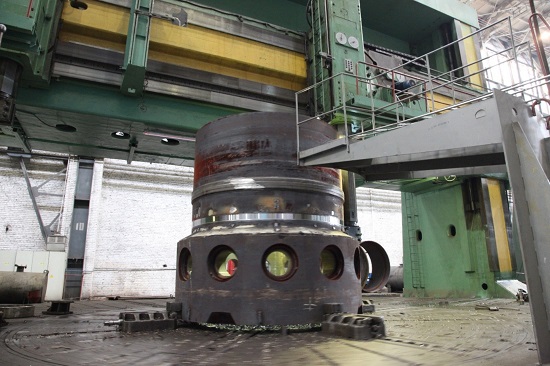

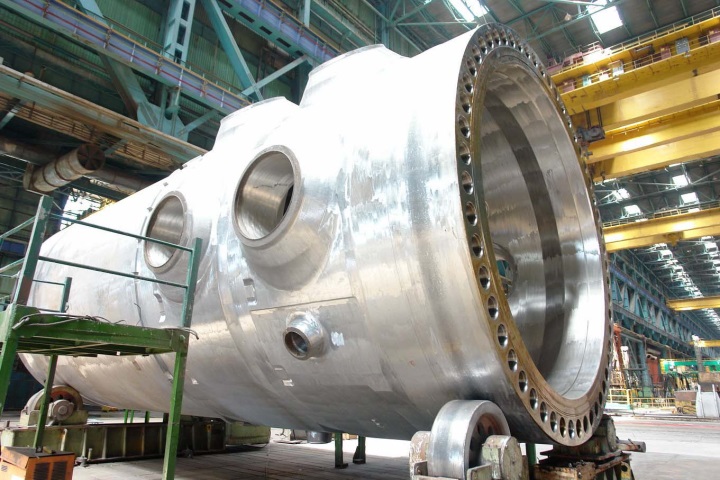

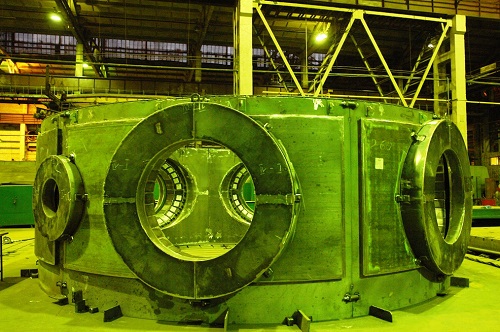

В аэрокосмической и нефтегазовой отраслях, а также тяжелом энергетическом машиностроении. На них возможно изготовление дисков, фланцев, колес и других деталей сложного профиля.
Тяжелое энергетическое машиностроение

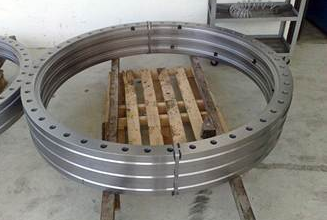

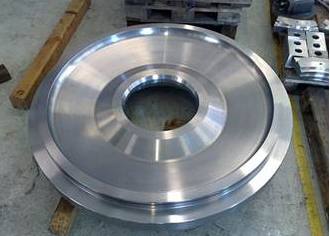

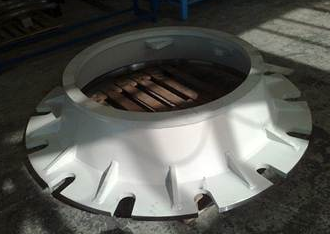

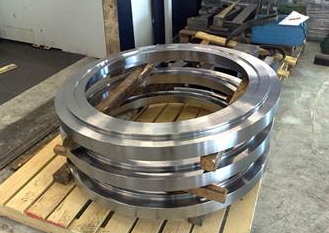

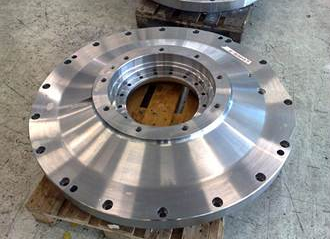

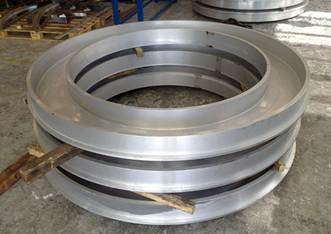

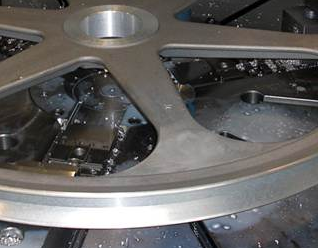

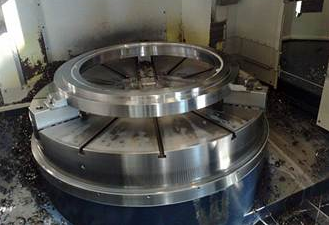

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

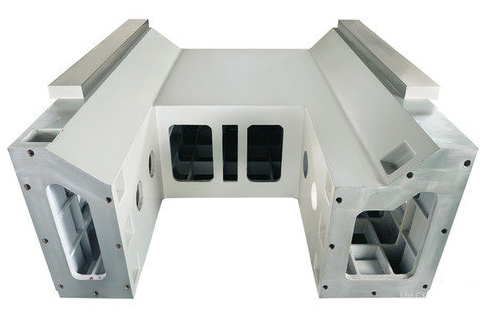

| | СТАНИНА СТАНКА Цельнолитая колонна с широко разнесенными направляющими. Обеспечивает жесткость конструкции станка и вибротроустойчивость при тяжелых режимах резания. Особо эффективно при обработке деталей сложной конфигурации с большим количеством обрабатываемых поверхностей и имеющих высокую точность. |

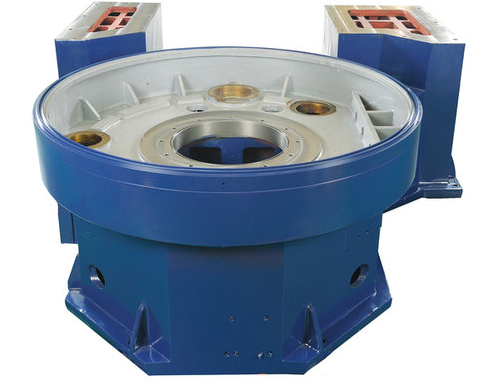

| | БАЗА СТАНКА Цельнолитая база станка со встроенным редуктором и шпинделем обеспечивает достаточную прочность всех элементов кинематической цепи. А также компактность при расширенных функциональных возможностях. |

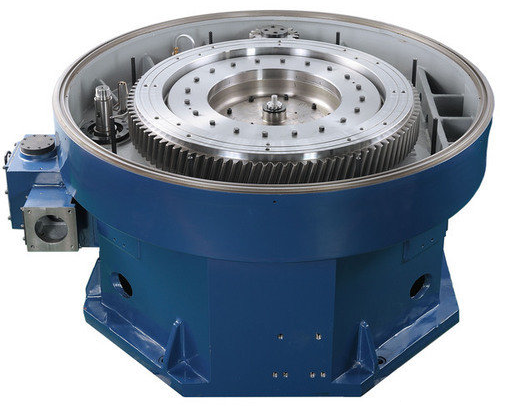

| | РЕДУКТОР Редуктор обеспечивает передачу частоты вращения двигателя и поддержания ее в определённых диапазонах, а так же для регулировки скорости вращения электродвигателя. Поддержание постоянной скорости резания. Применяется для обработки при тяжелых режимах резания и обеспечения высокоточной обработки. |

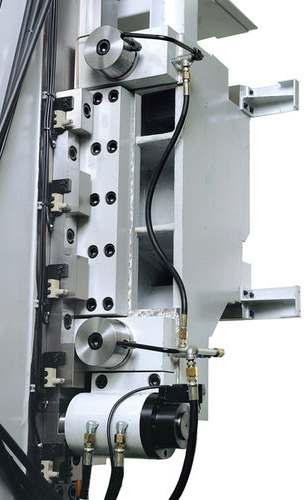

| | ГИДРАВЛИЧЕСКИЙ ЗАЖИМ ТРАВЕРСЫ Жесткость конструкции при тяжелых режимах обработки обеспечивается путем фиксации поперечной траверсы гидравлическим замком (зажимом). Что в свою очередь крайне необходимо как при серийном, так и единичном высокоточном производстве. |

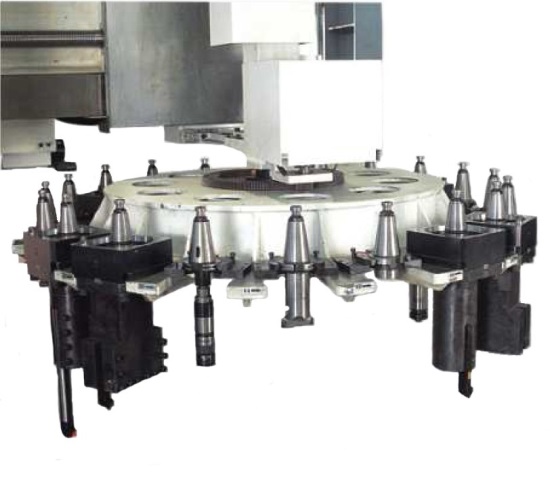

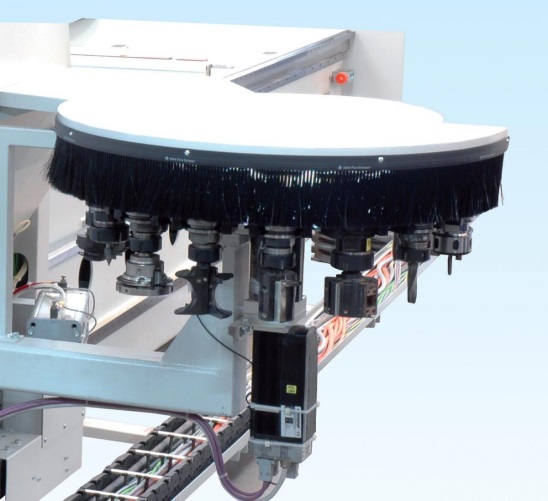

| | АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА Быстросменная инструментальная система служит для значительного сокращения времени на привязку, настройку и смену инструмента. Данная система представляет собой револьверную голову в которой закрепляется с помощью державок или приводных блоков инструмент. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

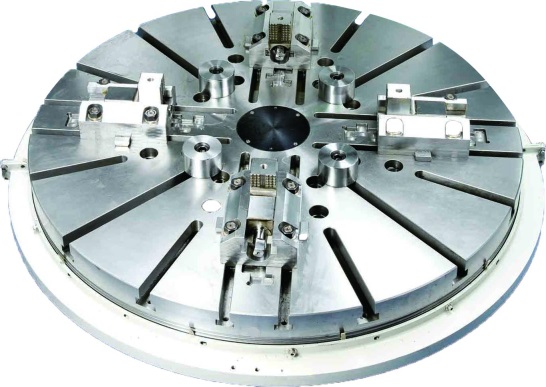

| | ПЛАНШАЙБА С НЕЗАВИСИМЫМИ 4-МЯ КУЛАЧКАМИ Данная линейка планшайб изготовлена с целью достижения высокой мощности сцепления детали с поверхностью планшайбы, при этом достигается высокая точность позиционирования заготовки относительно системы координат станка. Данная система крепления обладает высокой надежностью при долгосрочной эксплуатации. |
| | ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 12 ПОЗИЦИЙ (СТАНОК СО СТАЦИОНАРНЫМ ДОКУМЕНТОМ) Обеспечивает высокую скорость смены инструмента. Позволяет удобно и быстро заменить инструмент в магазине, не прерывая программы обработки детали. |

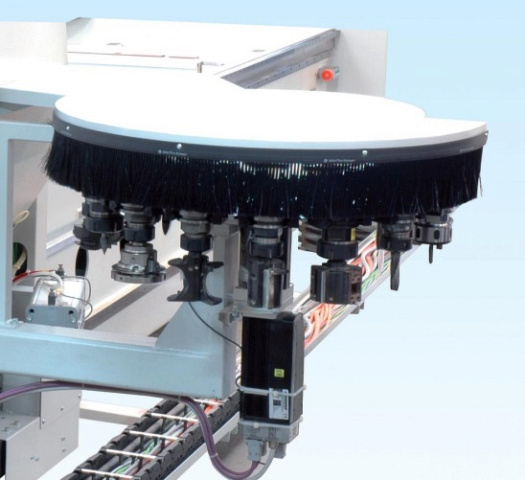

| | ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 18 ПОЗИЦИЙ (СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ) Расширенный инструментальный магазин, предназначен для крепления как стационарных, так и приводных инструментальных блоков. Обеспечивает высокую скорость смены инструмента. Позволяет удобно и быстро заменить инструмент в магазине, не прерывая программы обработки детали. |
| | ЗАКРЫТЫЙ КОЖУХ Стандартный полностью закрытый кожух предотвращает разбрасывание стружки и охлаждающей жидкости, обеспечивая безопасность работы и чистоту. Надежные ограждения из нержавеющей стали и специальные очистители предназначены для защиты направляющих от попадания стружки и охлаждающей жидкости, дополнительно сокращая трение до 50%. |

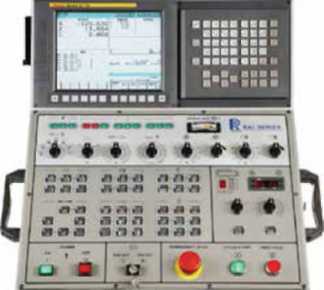

| | СИСТЕМА ЧПУ FANUC 0i – TD Базовые характеристики и возможности: LCD дисплей, жесткое нарезание резьбы, отвод для жесткого нарезания резьбы, винтовая интерполяция, технологическая программа макропользователя B, точная система управления Acc и Dec, система управления HRV, мониторинг нагрузки, групповой цикл, руководство диалоговой программы и мн.др. FANUC Oi-TD - система управления высокого качества, сочетающая все наиболее популярные свойства для многоцелевых станков. |
| СИСТЕМА ЧПУ FANUC 0I - TD | |
| ПЛАНШАЙБА С НЕЗАВИСИМЫМИ 4-МЯ КУЛАЧКАМИ | |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 12 ПОЗИЦИЙ (СТАНОК С СТАЦИОНАРНЫМ ИНСТРУМЕНТОМ) | |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 18 ПОЗИЦИЙ (СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ) | |
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ НАПРАВЛЯЮЩИХ С ДАТЧИКОМ ДАВЛЕНИЯ | |
| СТАНДАРТНЫЕ ДЕРЖАТЕЛИ ИНСТРУМЕНТА: - Блок для наружной обработки типа OD, для проходного резца, 32 х 32 мм - 1 шт. - Блок для внутренней обработки типа ID, для расточного резца, 20 х 20 мм - 1 шт. | |
| ПОМПА ПОДАЧИ СОЖ (3 БАР) | |
| ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ | |
| КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ | |
| БЛОКИРОВКА ДВЕРИ | |
| ЗАЩИТНОЕ ОГРАЖДЕНИЕ | |
| 3-Х ЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА | |
| ЛАМПА РАБОЧЕЙ ЗОНЫ | |
| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | |
| УСТРОЙСТВО ОБДУВА КОНУСА ШПИНДЕЛЯ ПРИ СМЕНЕ ИНСТРУМЕНТА, УПРАВЛЯЕМОЕ М КОДОМ | |
| АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ | |
| ЗАЩИТНЫЕ КОЖУХИ НА НАПРАВЛЯЮЩИХ ПО ОСЯМ X, Z | |
| МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ | |
| КОМПЛЕКТ ВЫРАВНИВАЮЩИХ ПЛАСТИН И БОЛТОВ | |
| ИНСТРУМЕНТ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА | |
| РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ | |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

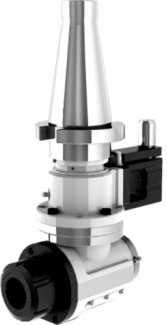

| | УГЛОВОЙ ФИКСАТОР ИНСТРУМЕНТА Позволяет производить высокоточные фрезерные операции под углом в 90˚ к оси вращения детали. Характеристики: ER40, 4000 об/мин, 47 Нм (Angle Head 90˚, ER40, 4000 rpm, 47 Nm) |
| | СИСТЕМА ИЗМЕРЕНИЯ ДЕТАЛИ Позволяет производить высокоточный контроль размеров обрабатываемого изделия на станке. Своевременный контроль размеров ведет к прямому сокращению количества брака, так как позволяет вовремя внести необходимые изменения в программу обработки. |
| | СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА Позволяет исключить из технологического процесса дорогостоящие простои станков и брак, связанные с выполнением наладки и контроля инструмента вручную. |

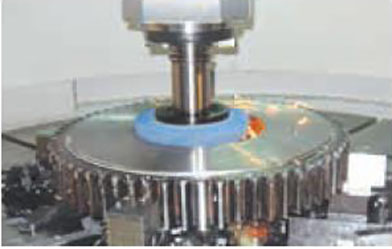

| | ШЛИФОВАЛЬНЫЕ ГОЛОВКИ Расширяет стандартные возможности станка, позволяя совместить два типа операций на одной единице оборудования. |
| ВОЗДУШНЫЙ КОНДИЦИОНЕР ЭЛЕКТРОШКАФА | |
| ПОМПА СОЖ 6 БАР | |
| ПОМПА СОЖ 10 БАР | |
| ПОДАЧА СОЖ ЧЕРЕЗ ШПИНДЕЛЬ | |
| ФИЛЬТР ДЛЯ БАКА СОЖ | |
| МАСЛООТДЕЛИТЕЛЬ ОТ СОЖ | |
| ПИСТОЛЕТ ДЛЯ ПОДАЧИ ВОЗДУХА | |
| ПИСТОЛЕТ ДЛЯ ПОДАЧИ СОЖ | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ HEIDENHAIN (ОСЬ X = 0,005 ММ) | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ HEIDENHAIN (ОСЬ Z = 0,005 ММ) | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ FAGOR (ОСЬ X = 0,005 ММ) | |
| ОПТИЧЕСКИЕ ЛИНЕЙНЫЕ ШКАЛЫ FAGOR (ОСЬ Z = 0,005 ММ) | |
| ТРАНСФОРМАТОР 440 B / 380 В / 220 В | |

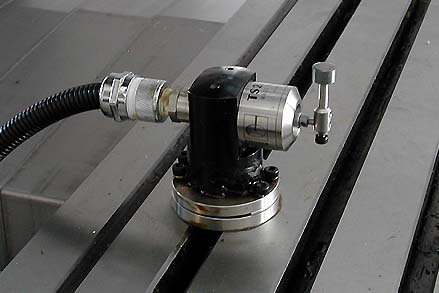

| СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW | |

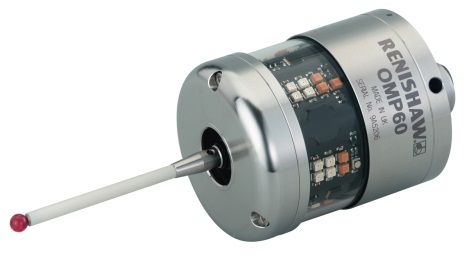

| СИСТЕМА ИЗМЕРЕНИЯ ЗАГОТОВКИ RENISHAW | |
| ГИДРАВЛИЧЕСКИЙ 4-Х КУЛАЧКОВЫЙ ПАТРОН - 1200 ММ | |
| OD TOOL HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОХОДНЫХ РЕЗЦОВ, КВАДРАТ | |
| ID TOOL HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ РАСТОЧНОГО ИНСТРУМЕНТА, КРУГ | |
| BORING HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ КОРПУСНОГО СВЕРЛА, КРУГ | |
| SOCKET HOLDER - ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ РАСТОЧНЫХ РЕЗЦОВ, КВАДРАТ | |
| TAPER HOLDER - ДЕРЖАТЕЛЬ ДЛЯ РЕЗЬБОНАРЕЗНОГО ИНСТРУМЕНТА, КРУГ | |
| ШЛИФОВАЛЬНЫЕ ГОЛОВКИ ТИПА А (GRINDING HEAD TYPE A) | |
| ШЛИФОВАЛЬНЫЕ ГОЛОВКИ ТИПА Б (GRINDING HEAD TYPE B) | |
| УГЛОВАЯ ГОЛОВКА 90˚, ER40, 4000 ОБ/МИН, 47 НМ (ANGLE HEAD 90˚, ER40, 4000 RPM, 47 NM) | |
Модель
VL-100CM
VL-125CM
VL-160CM
VL-200 CM
VL-250CM
Макс. устанавливаемый Ø, мм
1200
1600
2000
2500
3000
Макс. Ø точения, мм
1100
1600
2000
2500
3000
Расстояние от торца ползуна до стола, мм
925
650 - 1450
650 - 1450
785 - 1785
835 - 1835
Макс. высота обработки, мм
650
1250
1250
1480
1600
Макс. вес заготовки, кг
3500
5000
8000
12 000
15 000
Ø планшайбы, мм
1000
1250
1600
2000
2500
Диапазон частот вращения планшайбы, об/мин.
3 - 400
3 - 300
3 - 250
5 - 200
5 - 160
Число скоростей редуктора
2
2
2
2
2
Скорость вращения приводного инструмента, об/мин.
50 - 2250
50 - 2250
50 - 2250
50 - 2250
50 - 2250
Количество позиций, шт.
12
12 / 16
12 / 16
12 / 16
12 / 16
Размер державки, мм
25 / 32
25 / 32
25 / 32 / 40
32 х 32
40 х 40
32 / 40
Сечение суппорта, мм
200 x 200
220 x 220
220 x 220
250 x 250
250 x 250
Ускоренное перемещение по X, м/мин.
10
10
10
10
10
Ускоренное перемещение по Z, м/мин.
10
10
10
10
10
Горизонтальное перемещение по X, мм
-100 - +800
-200 - +950
-200 - +1150
-300 - +1450
-300 - +1650
Вертикальное перемещение по Z, мм
600
900
900
1200
1200
Перемещение ползуна, мм
-
-
-
1000
(250 х 4 шага)
-
Мощность шпинделя, кВт
30 / 37
37 / 45
37 / 45
60 / 75
60 / 75
Мощность двигателей подач (X/Z), кВт
4 / 4
4 / 4
7 / 7
5,5 / 5,5
5,5 / 5,5
Мощность приводного инструмента, кВт
11 / 15
11 / 15
11 / 15
11 / 15
11 / 15
Крутящий момент на приводном инструменте, Нм
500
500
500
500
500
Индикация по контроллеру Fanuc, мм
0,001
0,001
0,001
0,001
0,001
Общая мощность, кВт
90
90
90
105
105
Габаритные размеры:
Длина, мм
4215
5850
6565
7600
7800
Ширина, мм
2850
3800
4050
5500
6100
Высота, мм
3800
5200
5200
7000
6300
Вес, кг
15 500
24 500
27 500
49 000
51 000
