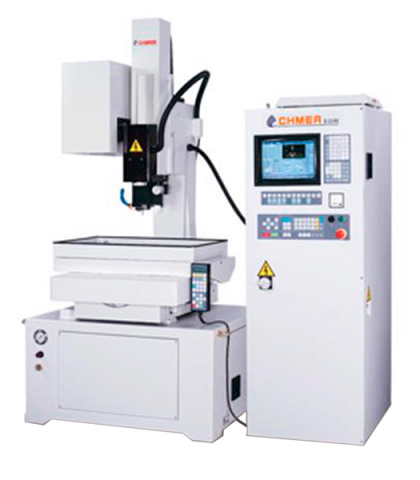

Супердрель CHMER. Модели CM-H32C / CA

Супердрель CHMER. Модели CM-H32C / CA
  • Производитель: CHMER

    Страна: Тайвань

  • Макс. размер заготовки: 800 x 460 x 350 мм

    Макс. вес заготовки: 180 кг

    Тип управления осями: X, Y, Z – ЧП

    Вес: 800 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

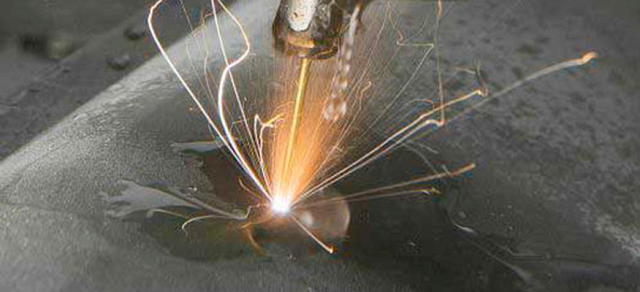

"Супердрели" позволяют получать отверстия значительно быстрее традиционных методов, а также "сверлить" там, где получение отверстий в твердых металлах механическими способами практически невозможно.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах.



Детали аэрокосмической промышленности



Порошковая керамика ZrO2



Углеродистая сталь большой толщины



Отверстие подачи СОЖ в метчике



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Поиск кромки и центра отверстия для наладки станка за 1 минуту
  • Супердрель с обработкой от ЧПУ по 3-м осям - сводит к минимуму влияние "человеческого фактора"
  • Полная совместимость с управляющей программой для проволочно-вырезного станка для получения стартовых отверстий
  • Система диалогового программирования позволяет обучить работе на станке за 1 день оператора, даже не имеющего опыта работы на электроэрозионном станке



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПОЛУЧЕНИЕ ОТВЕРСТИЙ НЕБОЛЬШОГО ДИАМЕТРА В РАЗЛИЧНЫХ МАТЕРИАЛАХ

В том числе закаленных сталях и твердых сплавах, с глубиной до 100 диаметров.

ПРИМЕНЕНИЕ В КАЧЕСТВЕ ДИЭЛЕКТРИКА ДИСТИЛЛИРОВАННОЙ ВОДЫ

Простота и экономичность в эксплуатации и обслуживании.

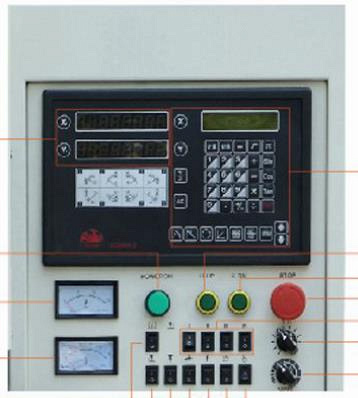

УЦИ ПО 3-М ОСЯМ

Высокая точность обработки.
ВЫСОКИЙ КОНТРОЛЬ КАЧЕСТВА ОБОРУДОВАНИЯ

Надежность и высокая точность станков.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ШПИНДЕЛЬ ER
ЛАТУННЫЕ ТРУБКИ (ЭЛЕКТРО-ИНСТРУМЕНТЫ) Ø0,5 x 400 x 10 ММ

Латунные электроды с отверстием для подачи СОЖ.
ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ

Защита от разбрызгивания СОЖ.

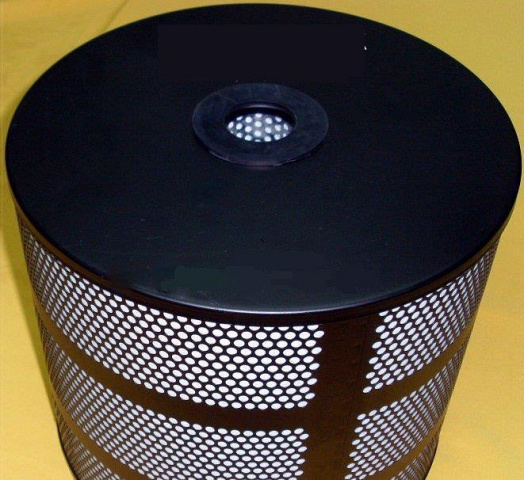

ФИЛЬТР

Увеличивает срок службы СОЖ, улучшает качество обработки.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

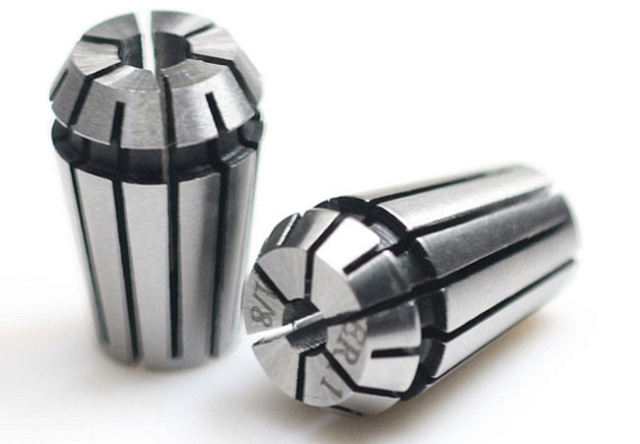

ЦАНГИ ДЛЯ ER ШПИНДЕЛЯ
ВЫСОКОТОЧНЫЙ ПАТРОН ER 0,5  - 3,0 ММ
Модель CM-H32C/CA
Размер стола, мм 600 x 300
Перемещения стола X, мм 350
Перемещения стола Y, мм 250
Максимальный размер заготовки, мм 800 x 460 x 350
Максимальный вес заготовки, кг 180
Перемещение колонны Z1 / W, мм 340 / 380
Перемещение рабочей головки Z2 / Z, мм 200 / 200
Перемещение направляющей, мм 150 / 0
Применяемый электрод-инструмент, мм Ø 0,2 - 3,0
Расстояние между шпиндельной плоскостью
до рабочего стола, мм
3 - 350 / 25 - 230
Максимальная длина электрод-инструмента, мм 400
Емкость бака рабочей жидкости, л 90
Тип диэлектрической жидкости вода
Генератор импульсов
Потребляемая мощность, кВт 3
Элементная база МОП-транзисторы
Токовые каналы 9 шагов
Ширина импульса 10 шагов / импульс
Габаритные размеры:
Длина, мм 2185
Ширина, мм 1875
Высота, мм 2330
Вес (без упаковки), кг 800
Вес (с упаковкой), кг 1000
