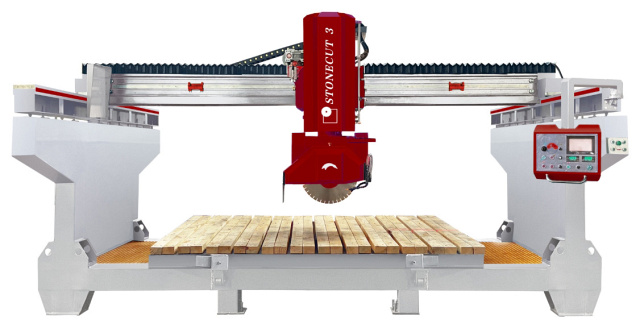

Топовое оборудование для раскроя камня
Китай
Количество осей: 3 шт.
Макс. Ø диска: 600 мм
Мощность шпинделя: 18,5 кВт
НАЗНАЧЕНИЕ:

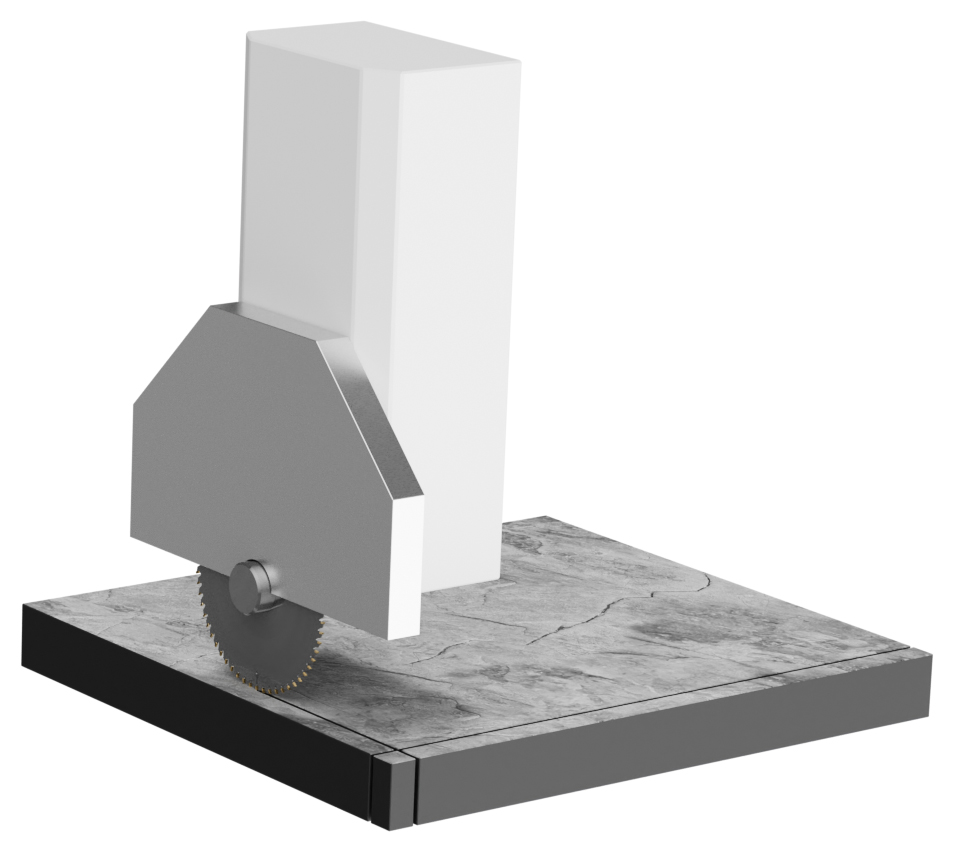

Станок предназначен для распиловки как натурального, так и искусственного камня в полностью автоматическом режиме за один или несколько проходов. Оборудование выполняет следующие виды операций: автоматический прямолинейный раскрой, раскрой под углом 45°, профилирование по шаблону.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

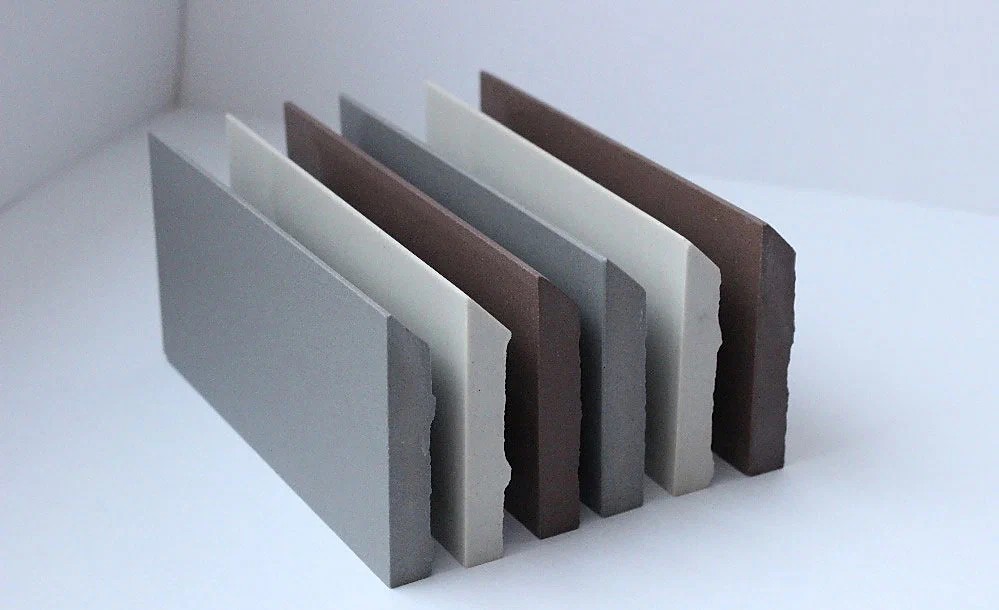

Данный станок применяется на предприятиях камнеобрабатывающей промышленности малой и средней мощности в качестве основного станка для резки слэбов. Автоматический поворот головы на 90° значительно ускоряет процесс раскроя слэбов на модульную плиту различных размеров, достигая производительности в 80 м² плиты 600 х 600 гранита/мрамора толщиной 20 мм за 8-ми часовую рабочую смену. Дополнительные возможности и опции позволяют использовать станок не только как распиловщик, но и как фрезеровщик прямолинейных профилей, а также можно изготавливать балясины, что сэкономит место в цеху и средства для приобретения отдельных станков под эти задачи.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

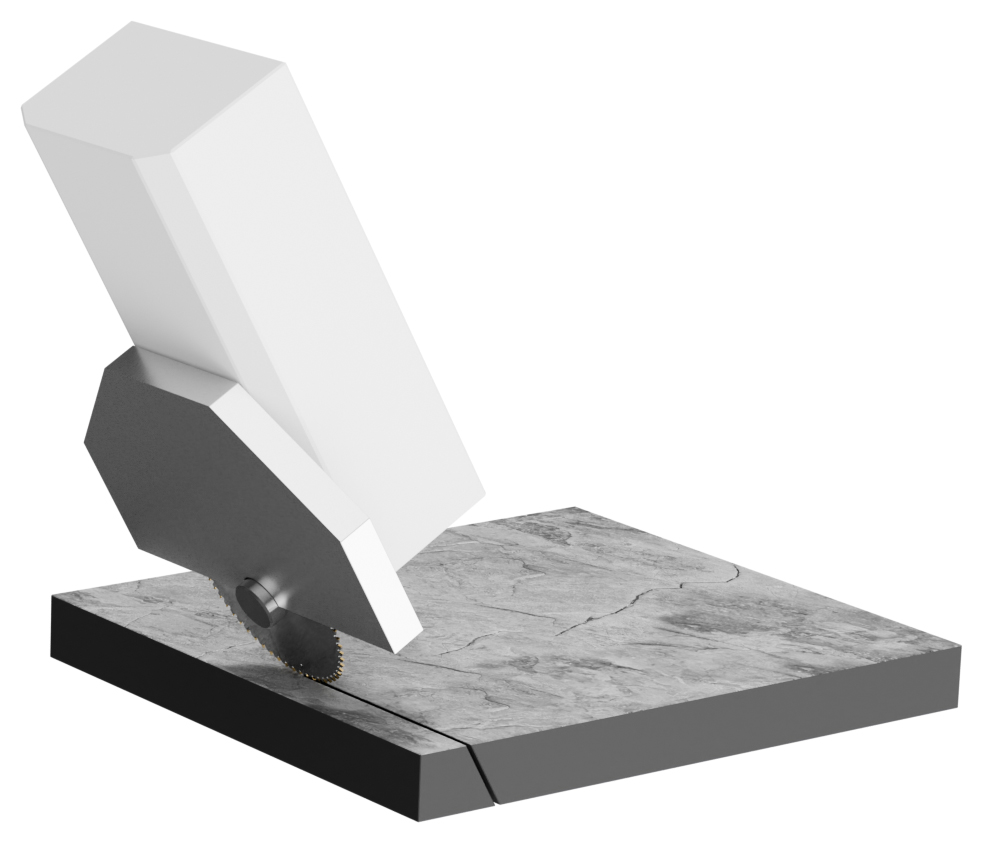

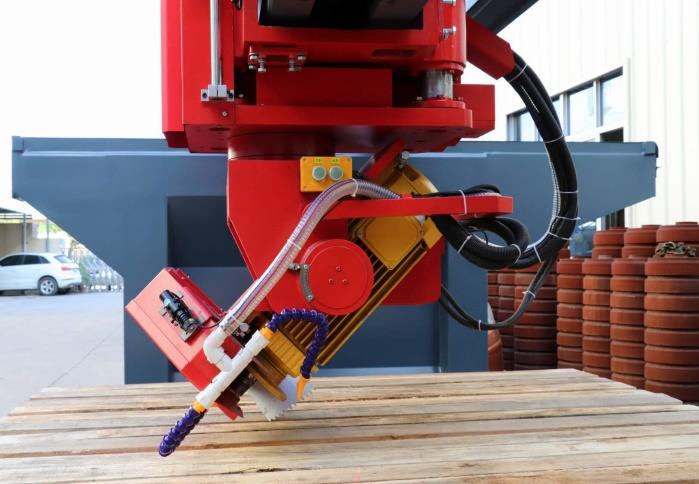

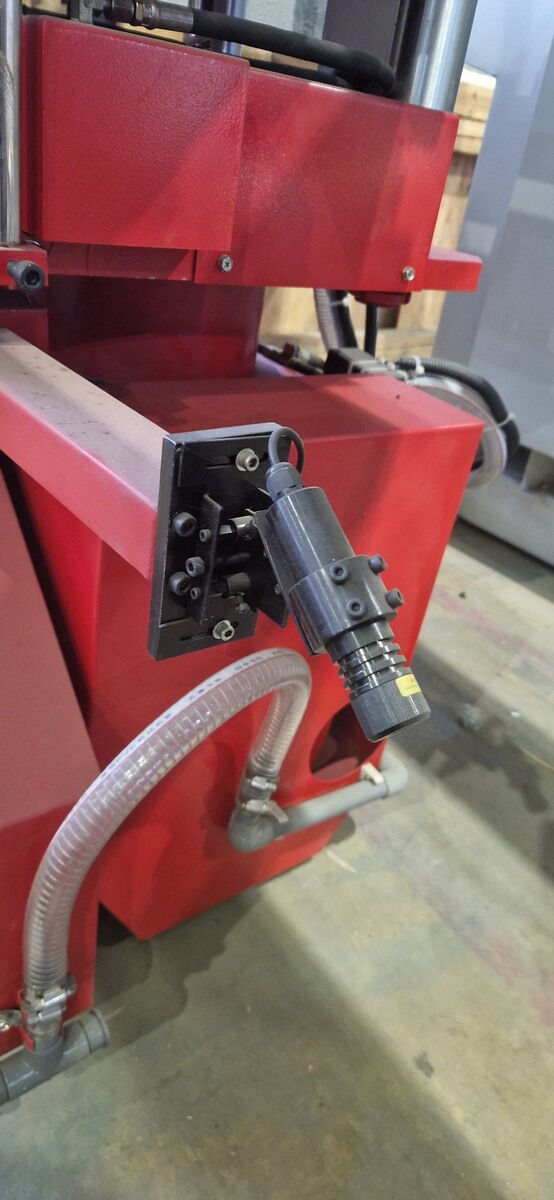

| | АВТОМАТИЧЕСКИЙ НАКЛОН ГОЛОВЫ НА 45° Позволяет зафиксировать шпиндель для распила под 45°. Наклон осуществляется за счет использования гидроцилиндра. |
| | АВТОМАТИЧЕСКИЙ ПОВОРОТ ГОЛОВЫ НА 90° Позволяет повернуть шпиндель на 90° для осуществления поперечного распила. Поворот осуществляется за счет использования гидроцилиндра. |

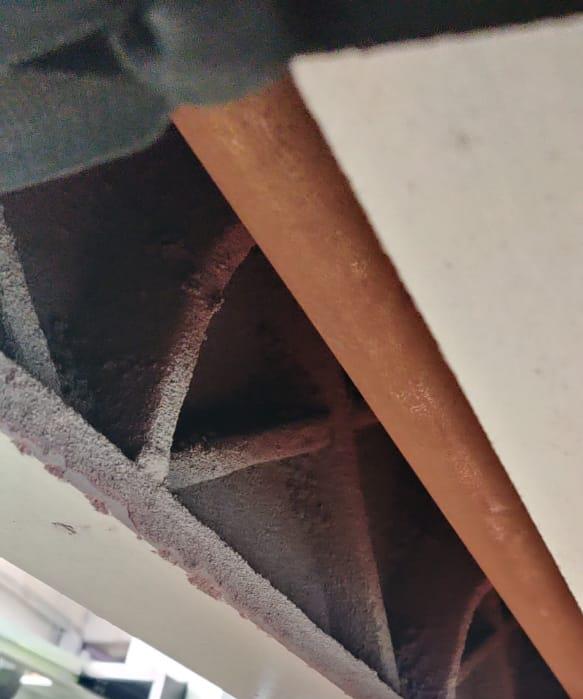

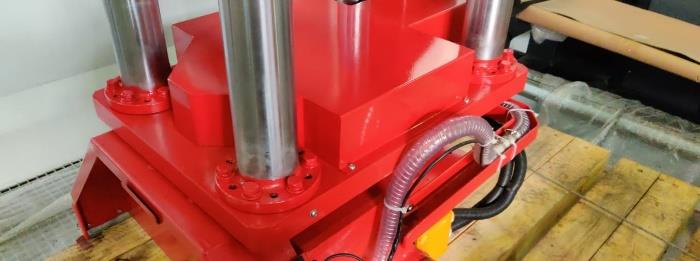

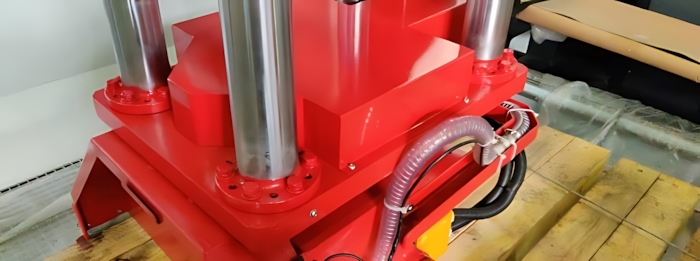

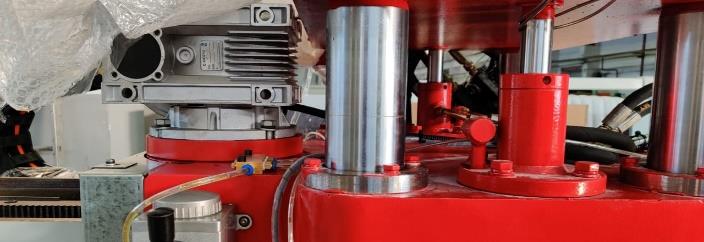

| | ЦИЛИНДРИЧЕСКИЕ НАПРАВЛЯЮЩИЕ ПО ОСИ Z Вертикальное перемещение осуществляется по 4 цилиндрическим направляющим. Перемещение осуществляется с помощью гидравлического привода. |

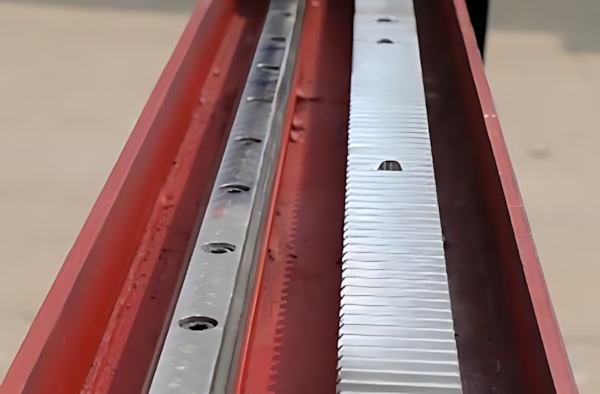

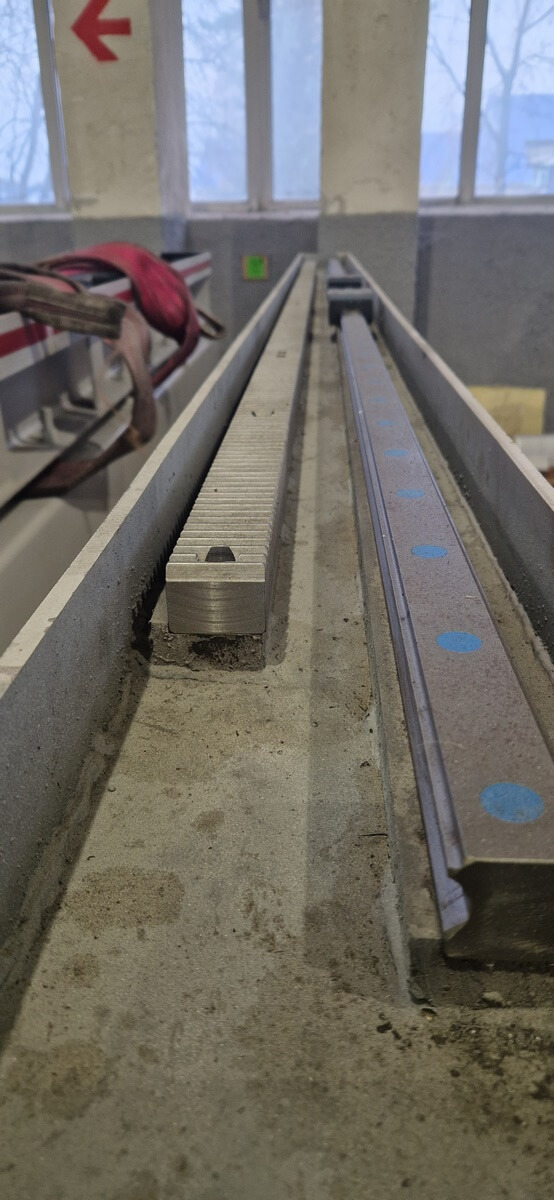

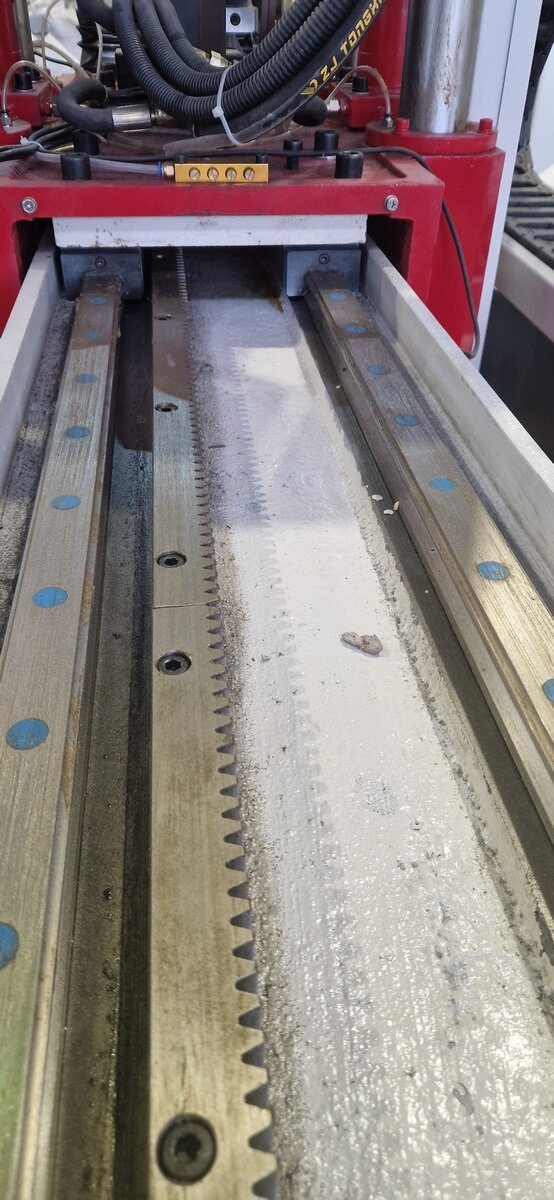

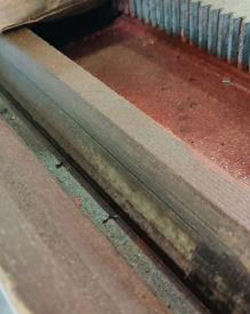

| | ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ ЗУБЧАТАЯ РЕЕЧНАЯ ПЕРЕДАЧА Перемещение по осям X и Y происходит по высокоточным линейным призматическим направляющим с помощью зубчатой реечной передачи, что увеличивает точность обработки. |

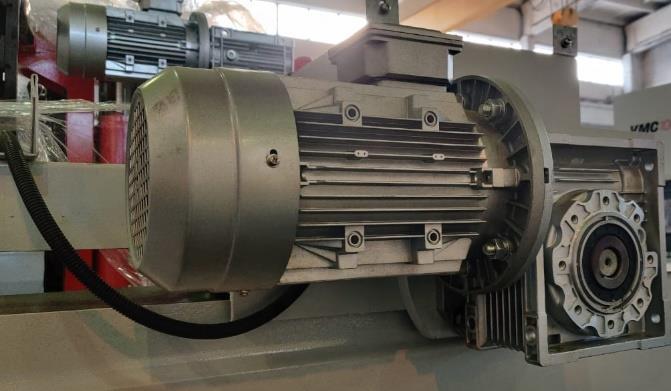

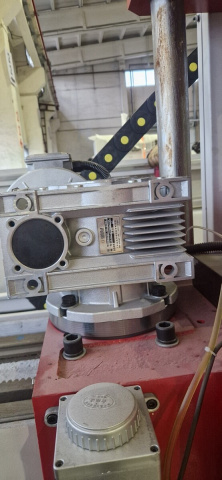

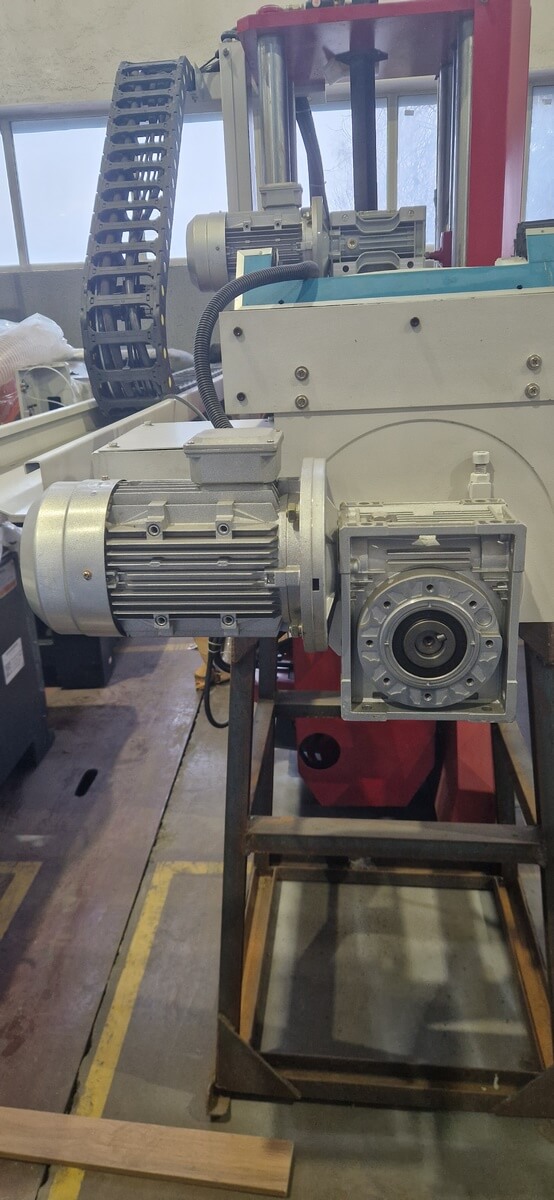

| | ВЫСОКОТОЧНЫЕ РЕДУКТОРЫ Установлены на осях X,Y и используются для передачи вращения от двигателя для осуществления перемещения. |
| | ЭНКОДЕРЫ OMRON Используются для измерения и контроля за линейным перемещением по осям X,Y. |

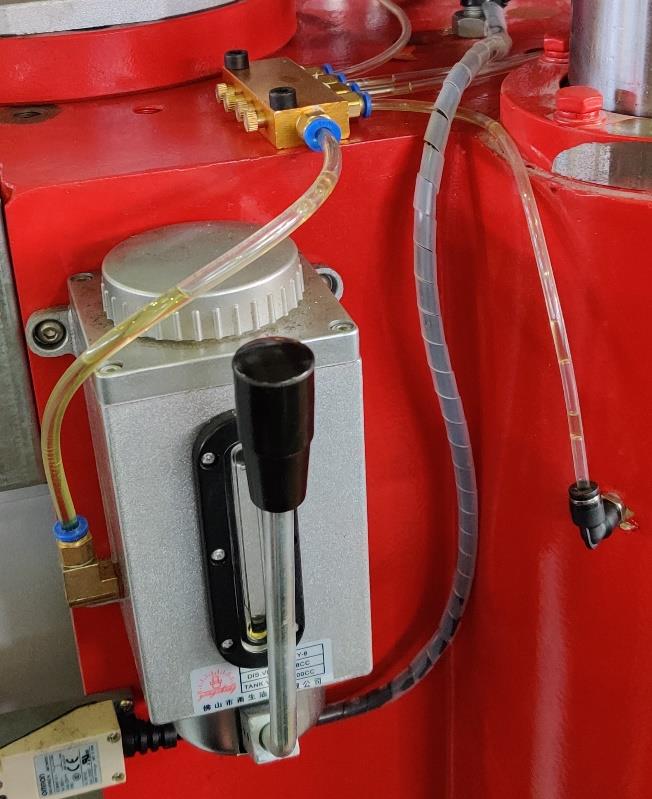

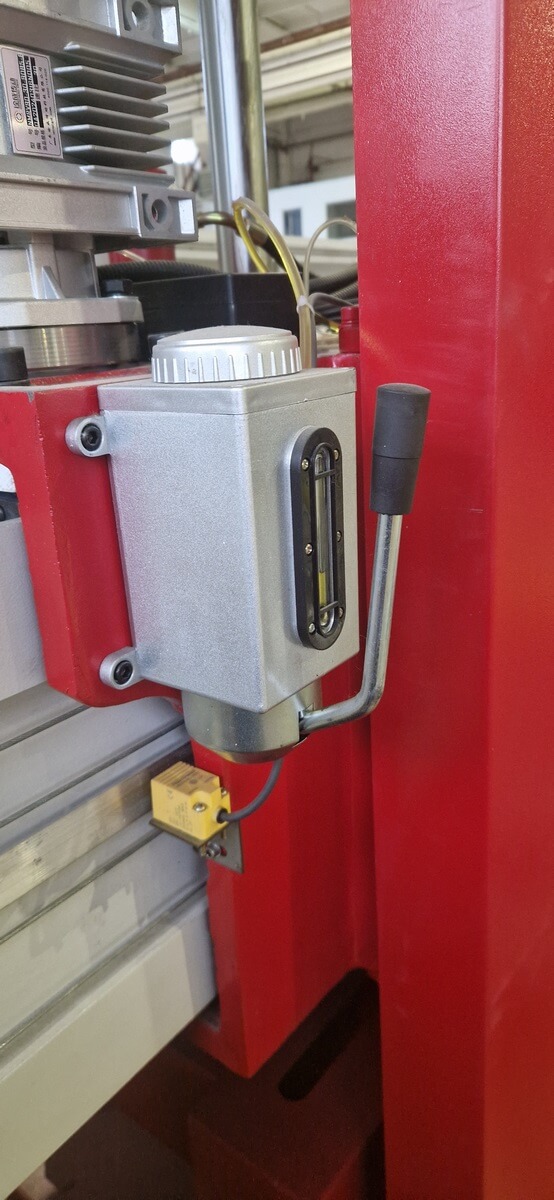

| | РУЧНАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ Используется для смазки направляющих вместе с подшипниками по оси X. |

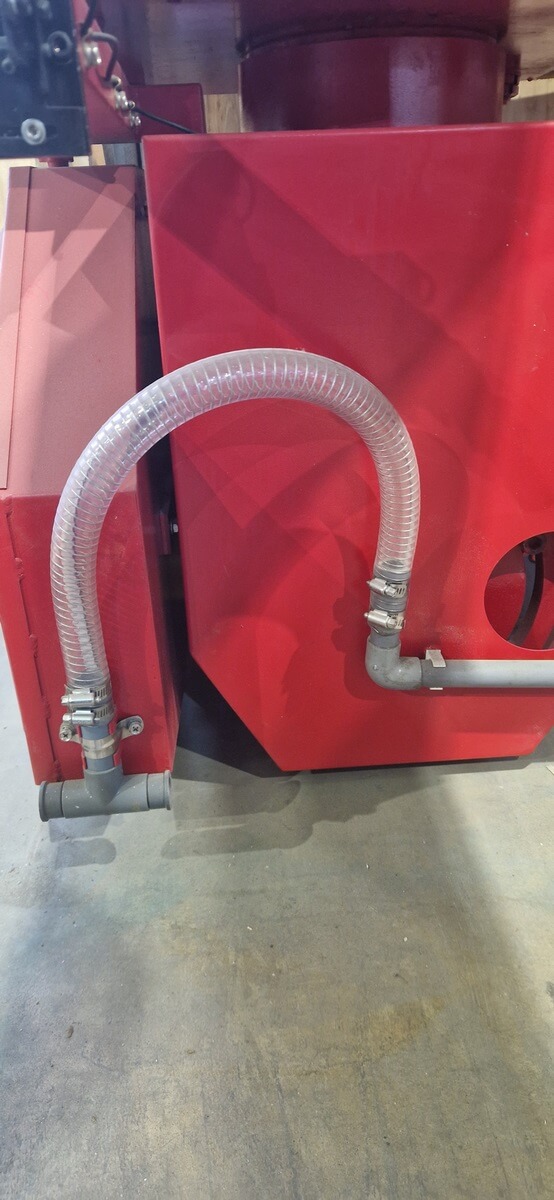

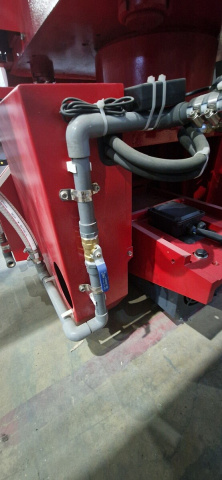

| | ВОДОПОТРЕБЛЕНИЕ Для охлаждения режущего диска используются вода, подающаяся с пмощью гибких водяных шлангов. Подача воды регулируется запорным краном. |

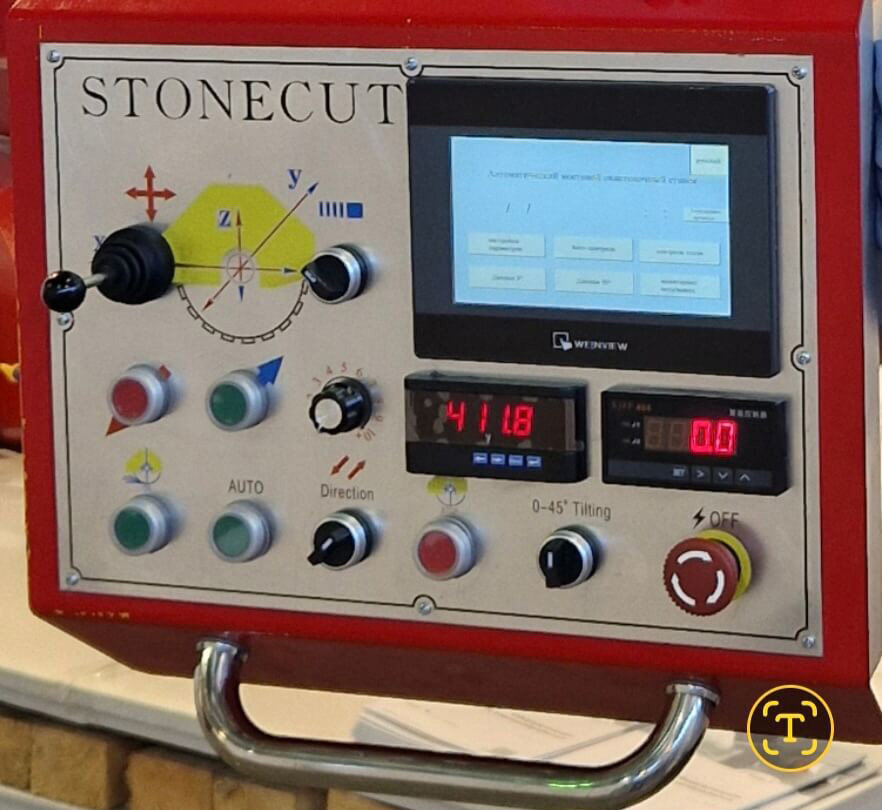

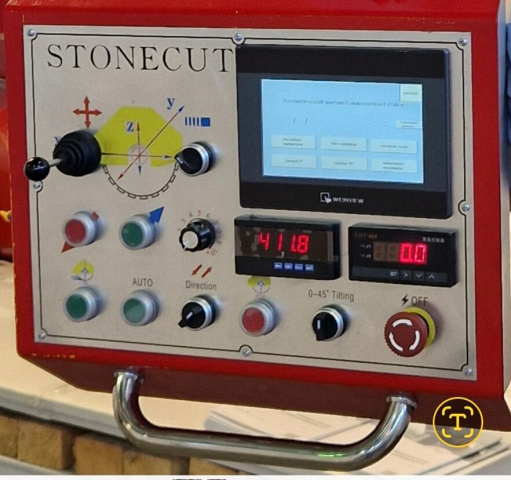

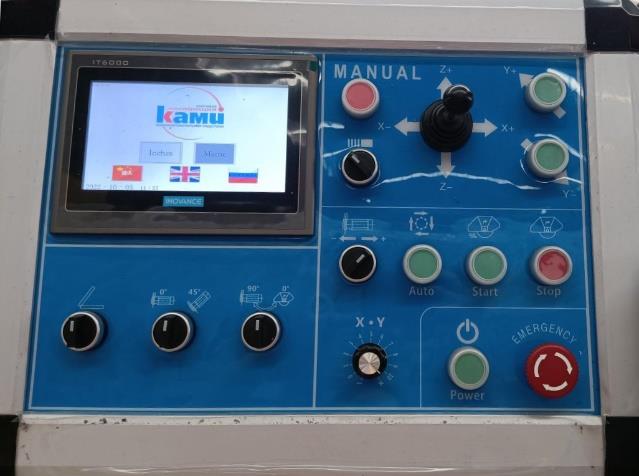

| | ПУЛЬТ УПРАВЛЕНИЯ Удобный и эргономичный пульт управления станком. |

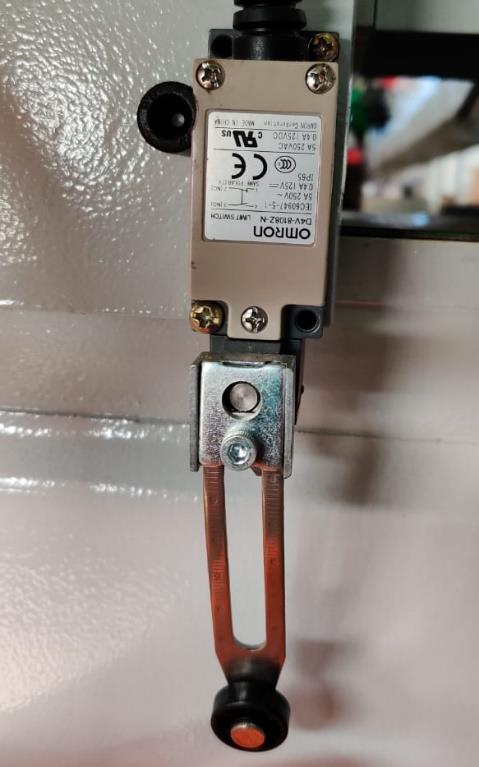

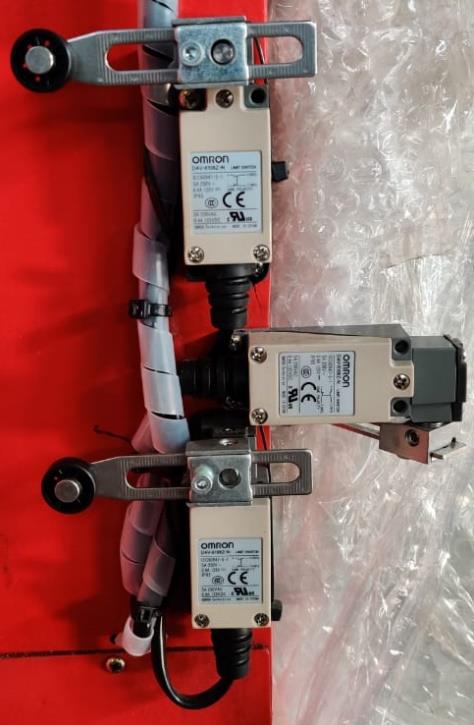

| | КОНЦЕВЫЕ ДАТЧИКИ Используются для контроля за перемещением по осям X,Y,Z. |

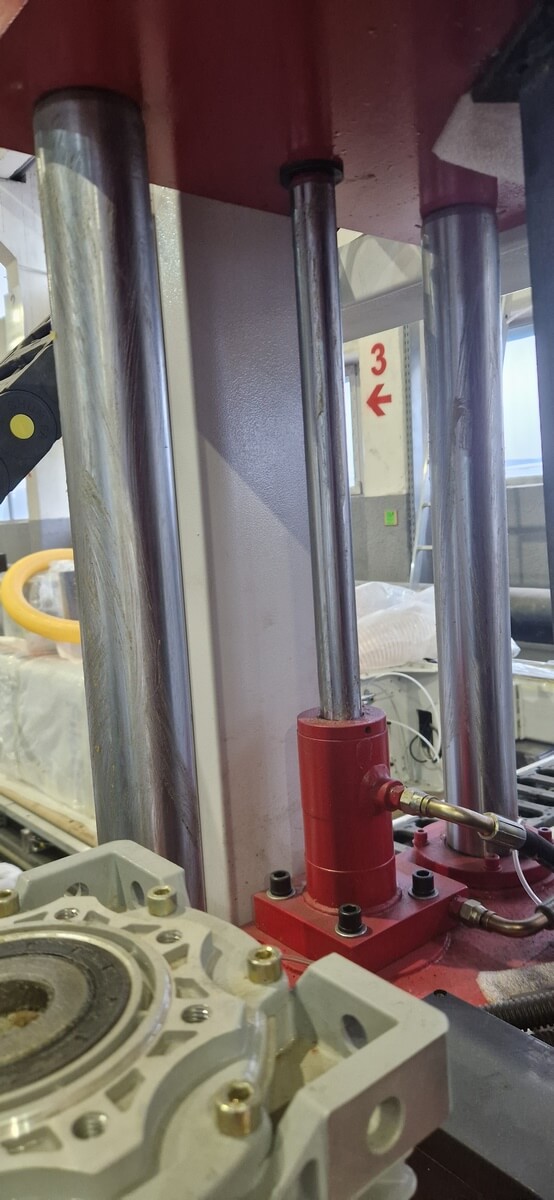

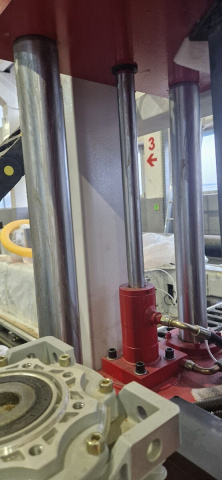

| | ГИДРАВЛИЧЕСКИЕ ЦИЛИНДРЫ ДЛЯ ПОДНЯТИЯ РАБОЧЕГО СТОЛА Используются для поднятия и опускания гидравлического стола. Количество цилиндров – 2 шт. Наличие 2-х гидроцилиндров исключает возможность перекоса рабочего стола. |

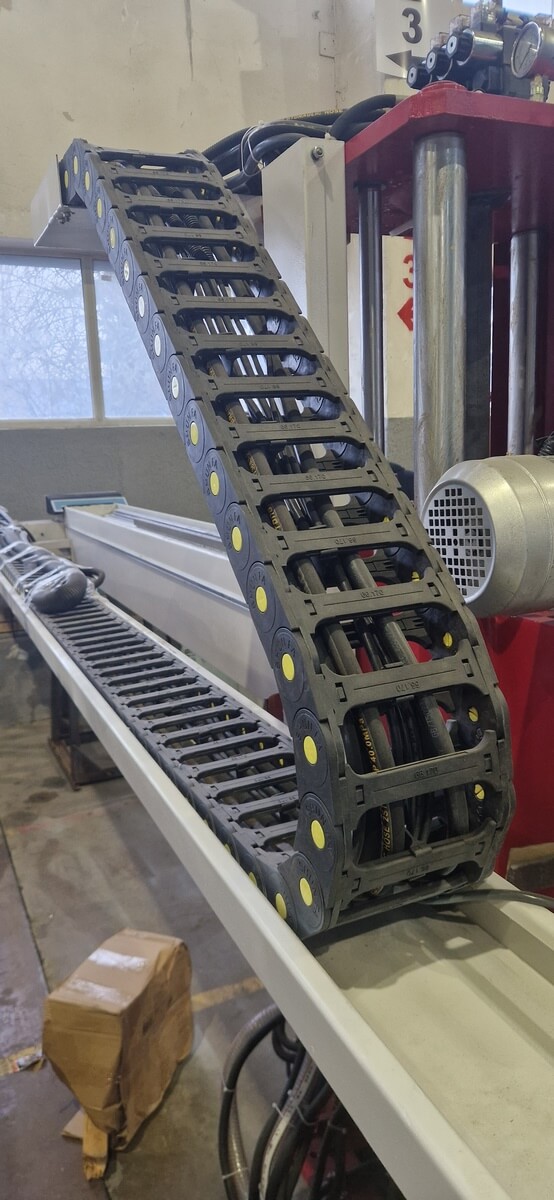

| | КАБЕЛЬКАНАЛЫ ПО ОСЯМ X,Y Электрические кабели, водяные и гидравлические шланги аккуратно уложены в гибкие кабельканалы, что исключает возможность их обрыва в результате механического воздействия. |

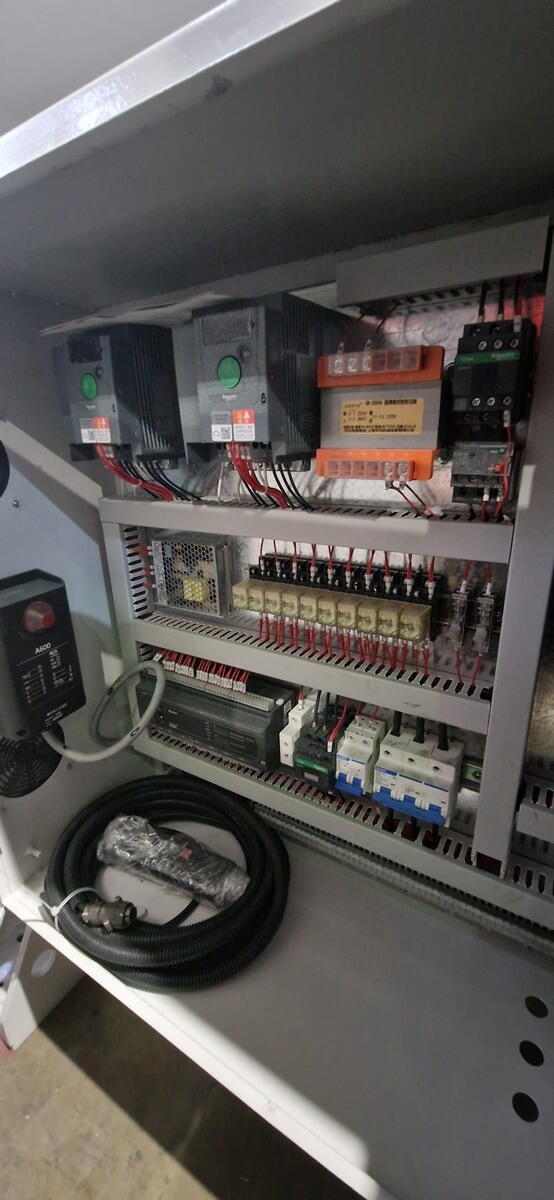

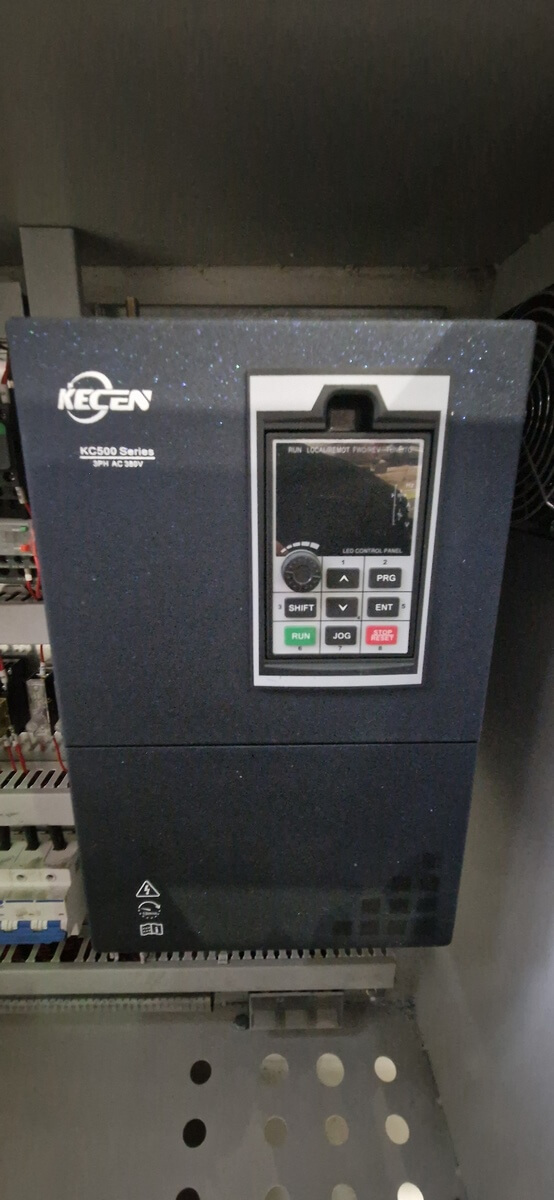

| | ЭЛЕКТРИЧЕСКИЙ ШКАФ УПРАВЛЕНИЯ Все электрические компоненты станка аккуратно собраны в шкафу. В комплекте со станком поставляется электрическая схема станка. |

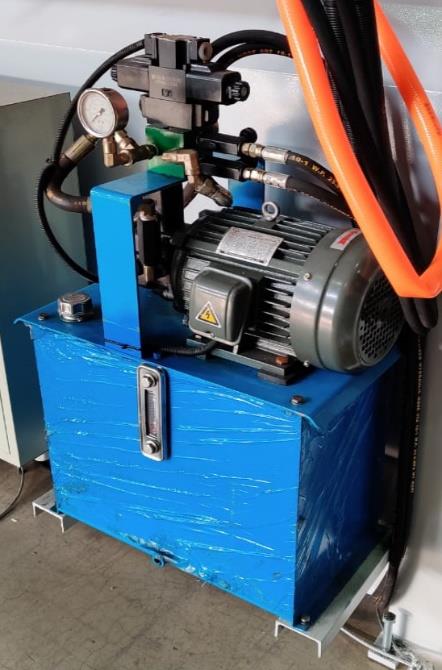

| | ГИДРОСТАНЦИЯ Используется для осуществления вертикального перемещения, поворота и наклона шпинделя, а также подъема рабочего стола. |
| | ЯЩИК С ИНСТРУМЕНТОМ В комплект станка включены необходимые гаечные ключи для обслуживания станка. |
