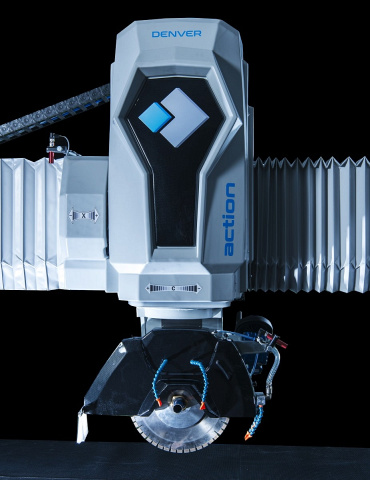

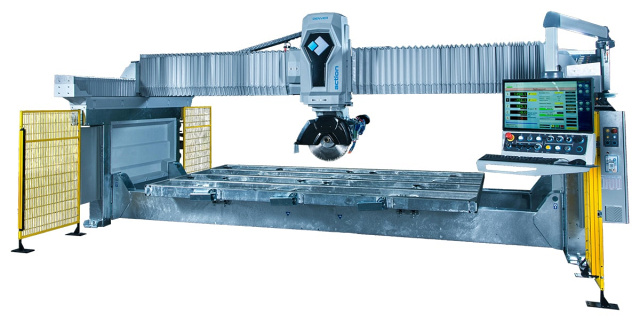

Пила для раскроя камня DENVER Skema Plus

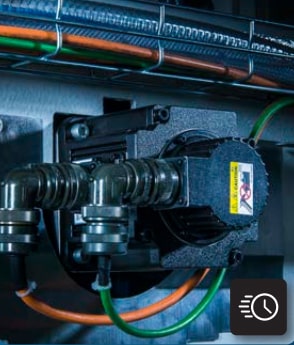

ДВИГАТЕЛЬ

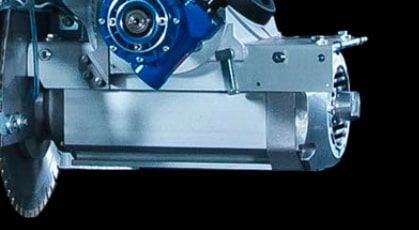

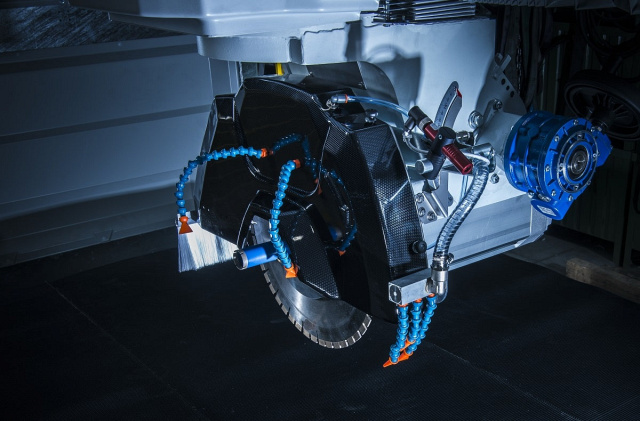

Мотор мощностью 15 л.с. / 11 кВт (S6) валом диаметром 50 мм, и пластиковым кожухом для пильного диска.

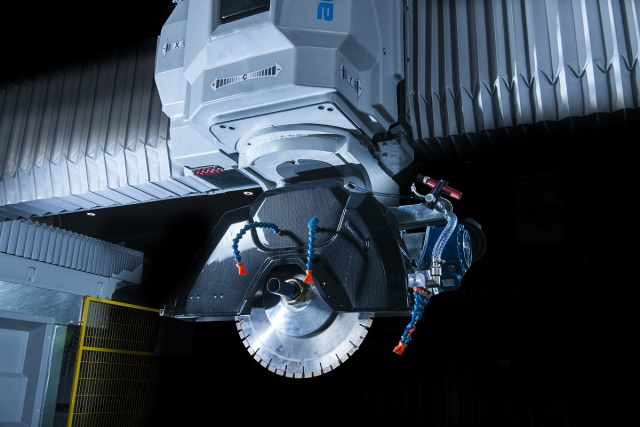

ПОВОРОТНЫЙ УЗЕЛ / НАКЛОННЫЙ УЗЕЛ

Головной узел поворачивается на различный угол в диапазоне от -5° до +185° с выключателями безопасности.

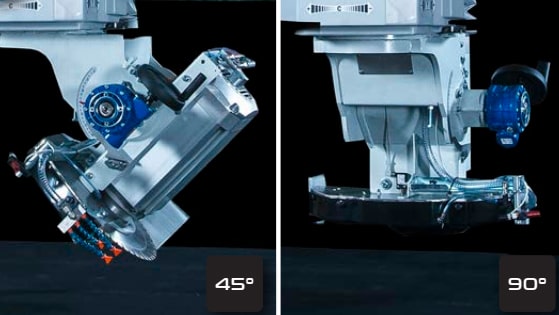

Наклон диска от 0° - 90° настраивается с помощью ручного механизма. Упор под 45° оснащен микрометром, позволяя оперативно выставить корректный угол для наклонного реза (например, 44° / 46°).

СИСТЕМА ЧПУ

Система ЧПУ состоит из:

• Блока управления станком OSAI с Windows 10.
• Консольного пульта управления с 21” сенсорным монитором.
• Клавиатура, мышка, стилус.
• DDX EASYSTONE NC Новейший русифицированный интерфейс визуального управления.

ПРОИЗВОДИТЕЛЬНОСТЬ

Эксклюзивные технические решения, разработанные компанией DENVER для своих тяжелых мостовых пил обеспечивают непревзойденную прочность, скорость резки более 4 м/мин. для 3 см. гранитных слэбов, низкие затраты на содержание станка и увеличенный срок службы, благодаря:

• Централизованной системе смазки.
• Усиленным подшипникам.
• Усиленной конструкции из закаленной стали.
• Не требующим замены шарикоподшипникам на высокоточных направляющих типа “ласточкин хвост”.
• Верхней балке с ребрами жесткости, произведенной из высокопрочной стали и обеспечивающей максимальную прочность и точность.
• Запатентованной соединительной системе пружин и реечной трансмиссии.
• Улучшенной антикоррозийной обработке с эпоксидным покрытием в два слоя.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

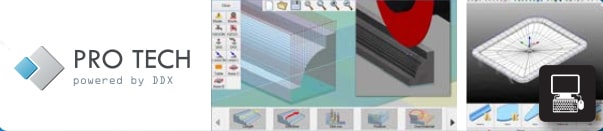

Управление осуществляется через визуальный интерфейс DDX EASYSTONE NC.

Поддерживающий функционал:

• Простое черчение (от точки к точке).
• Импорт файлов DXF.
• Функция «МУЛЬТИ-СЛЭБ».
• Автоматический нестинг.
• Единичные и множественные резы диском.

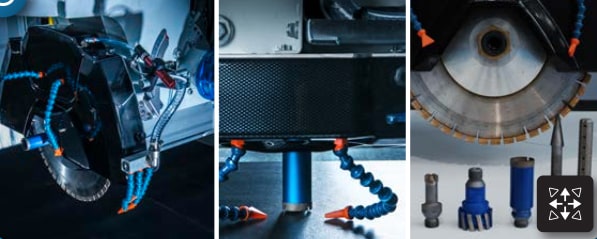

• Комбинированная резка диском и сверлом или фрезой.
• Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы, вакуумных присосок.
• Интерполяция по 4 осям.
• Контроль параметров обработки в режиме реального времени.

ОСЬ X

Поперечное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 3500 мм. Скорость перемещения составляет 0 - 16 м/мин.

ОСЬ Y

Продольное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим. Максимальное перемещение составляет 1900 мм. Скорость перемещения составляет 0 - 16 м/мин.

ОСЬ Z

Вертикальное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 370 мм. Скорость перемещения составляет 0 - 16 м/мин.

ОСЬ C

Позволяет поворачивать головной узел на угол от -5° до +185° с динамической интерполяцией по осям X, Y и Z.

Комплектация:

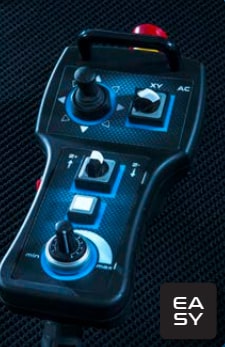

• Дополнительный ручной пульт управления.
• Шпиндель мощностью 11 кВт / 15 л.с. / 1400 об/мин.
• Интерполированный автоматический поворот шпинделя от -5° до +185°.
• Ручной наклон шпинделя от 0° до 90°.

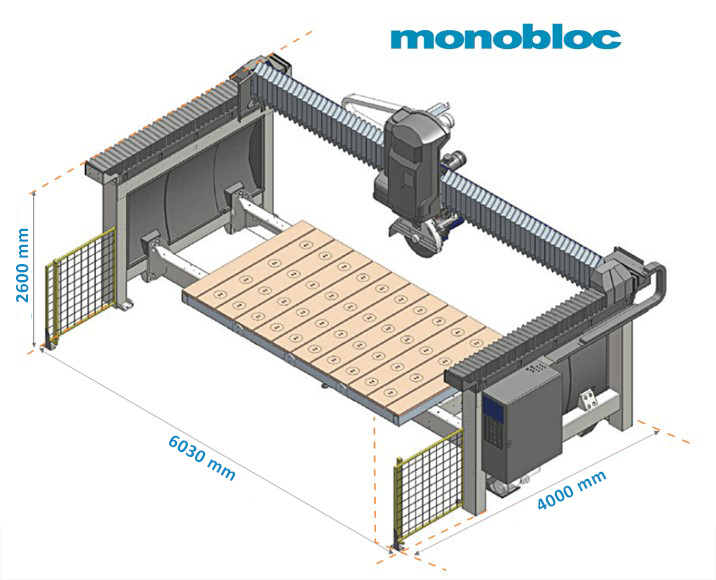

• Фиксированный горизонтальный стол. Размеры 3500 х 1900 мм.

Система ЧПУ состоит из:

• Блока управления станком OSAI с ОС Windows 10.
• Консольного пульта управления с 21” монитором.
• Программное обеспечение DDX EASYSTONE NC.

Функционал:

• Простое черчение (от точки к точке).
• Импорт файлов DXF.
• Функция «МУЛЬТИ-СЛЭБ».
• Автоматический нестинг.
• Единичные и множественные резы диском.
• Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы.
• Контроль параметров обработки в режиме реального времени.

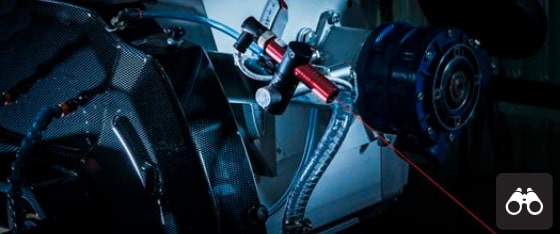

• Лазерный указатель пропила.
• Лазерный указатель позиционирования шпинделя.
• Кожух под 500 мм диск.

Функционал:

• 2D CAD-CAM черчение.
• Импорт файлов DXF, PDF, IMG.
• Функция «МУЛЬТИ-СЛЕБ».
• Автоматический или ручной нестинг (в комплекте с функцией букматч).
• Прямые, кривые резы с интерполяцией по осям X,Y,C и A и отдельно с позиционированием по оси Z.
• Прямые карнизы (с интерполяцией по оси Z) с диском в вертикальном положении.
• Прямые карнизы с диском в горизонтальном положении.
• Интерполяция по 4 осям.
• Контроль параметров обработки в режиме реального времени.

Система фотосъемки с установкой цифровой камеры. Увеличивает высоту машины.

Функционал:

• Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости.
• Преобразует изображение в CAD-файл для оптимизации раскроя.
• Увеличивает высоту машины.

• Линейные и криволинейные карнизы с диском в вертикальном положении.
• Линейные карнизы с диском в горизонтальном положении.
• Черновая и чистовая зачистка диском с 3-осевой интерполяцией по осям X-Y-Z.

Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями.

Увеличивает высоту машины

Функционал:

• Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости.
• Преобразует изображение в CAD-файл для оптимизации раскроя.
