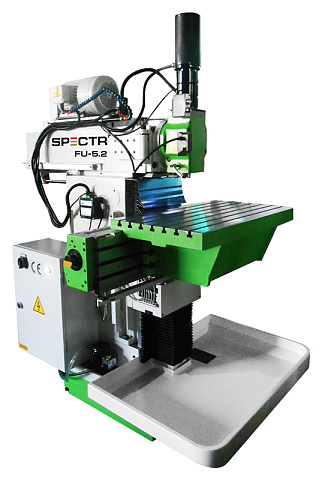

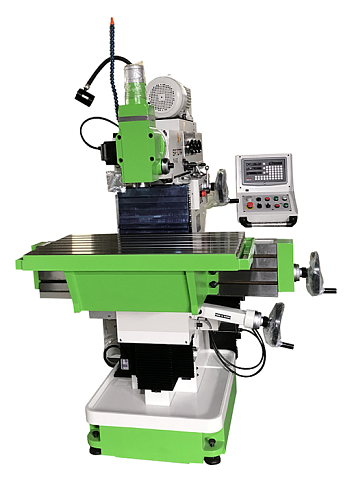

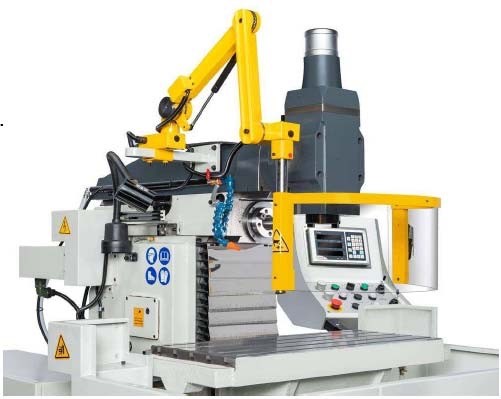

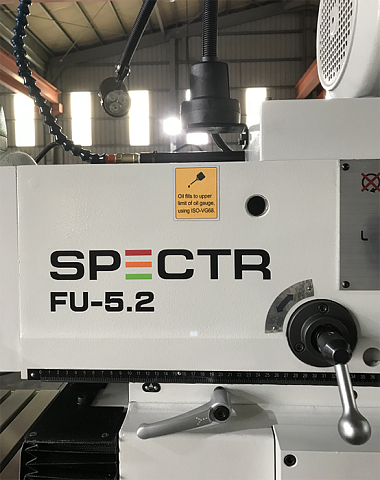

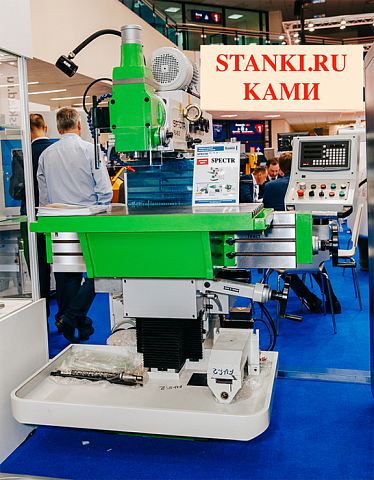

Универсальный фрезерный станок SPECTR FU-5.2
Размер горизонтального рабочего стола:
500 х 900 мм
Размер вертикального рабочего стола:
250 х 1200 мм
Мощность: 3,75 кВт
Вес: 1820 кг
- Полноценное вертикальное и горизонтальное фрезерование
- Два рабочих стола, горизонтальный и вертикальный
- Пневматический зажим инструмента на вертикальной фрезерной голове
- Автоматическая подача по осям X, Y, Z с приводом через инвертор
- ШВП (шариково-винтовые пары) по осям X, Y, Z
- Выдвижная пиноль шпинделя для сверления, нарезания резьбы
- Усиленные направляющие скольжения по осям X, Y, Z
- Вертикальная фрезерная головка с углом поворота ±90°












НАЗНАЧЕНИЕ:
Универсальный фрезерный станок SPECTR FU 5.2 предназначен для фрезерования различных деталей из чугуна, стали, цветных металлов дисковыми, фасонными, угловыми, цилиндрическими, торцовыми и концевыми фрезами в условиях серийного и мелкосерийного производства.На станке используются прецизионные ШВП, это позволяет достигать заданную точность и повторяемость на особо важных участках обработки. Уникальность конструкции - в компоновке двумя рабочими столами: горизонтального для установки типовых заготовок и вертикального для фиксации крупногабаритных и нестандартных корпусных изделий.
Производятся такие виды обработки как: фрезерование, сверление, развёртывание, растачивание отверстий и другие операции по обработке изделий из различных металлов, чугуна и конструкционных сталей с применением твердосплавного и быстрорежущего инструмента.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки SPECTR серии GREEN Line FU 5.2 спроектированы и для использования в инструментальных точных производствах, ремонтных цехах, в серийном и мелкосерийном производстве, а также широко применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении.

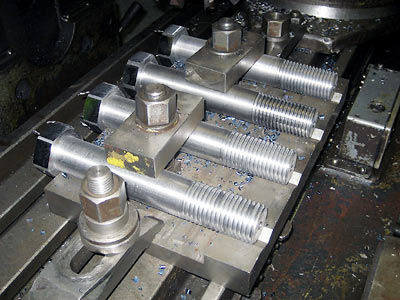

Инструментальное производство
Автомобильная промышленность

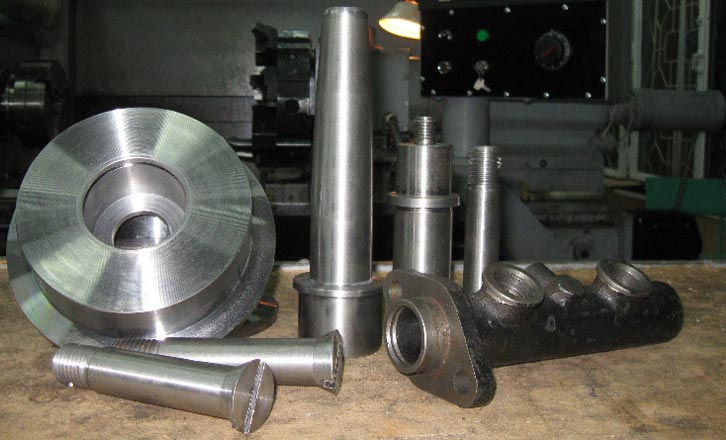

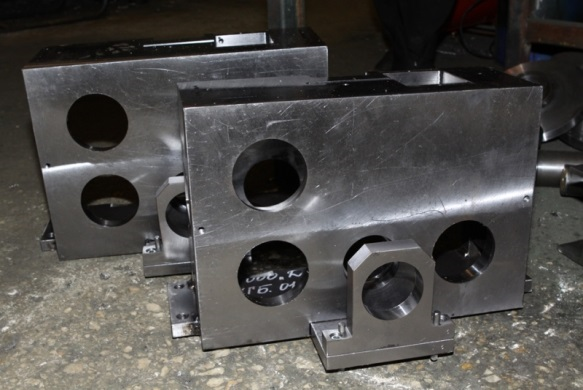

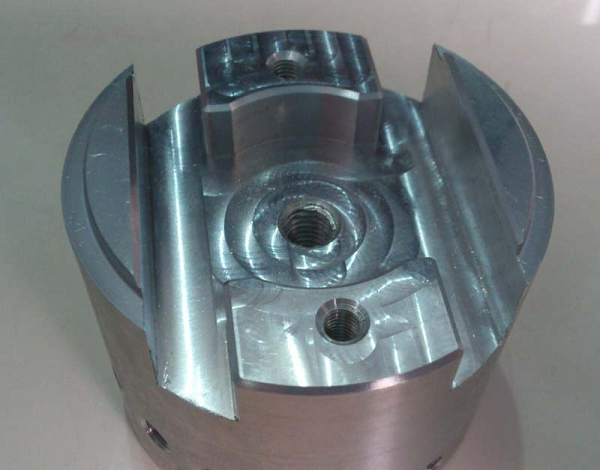

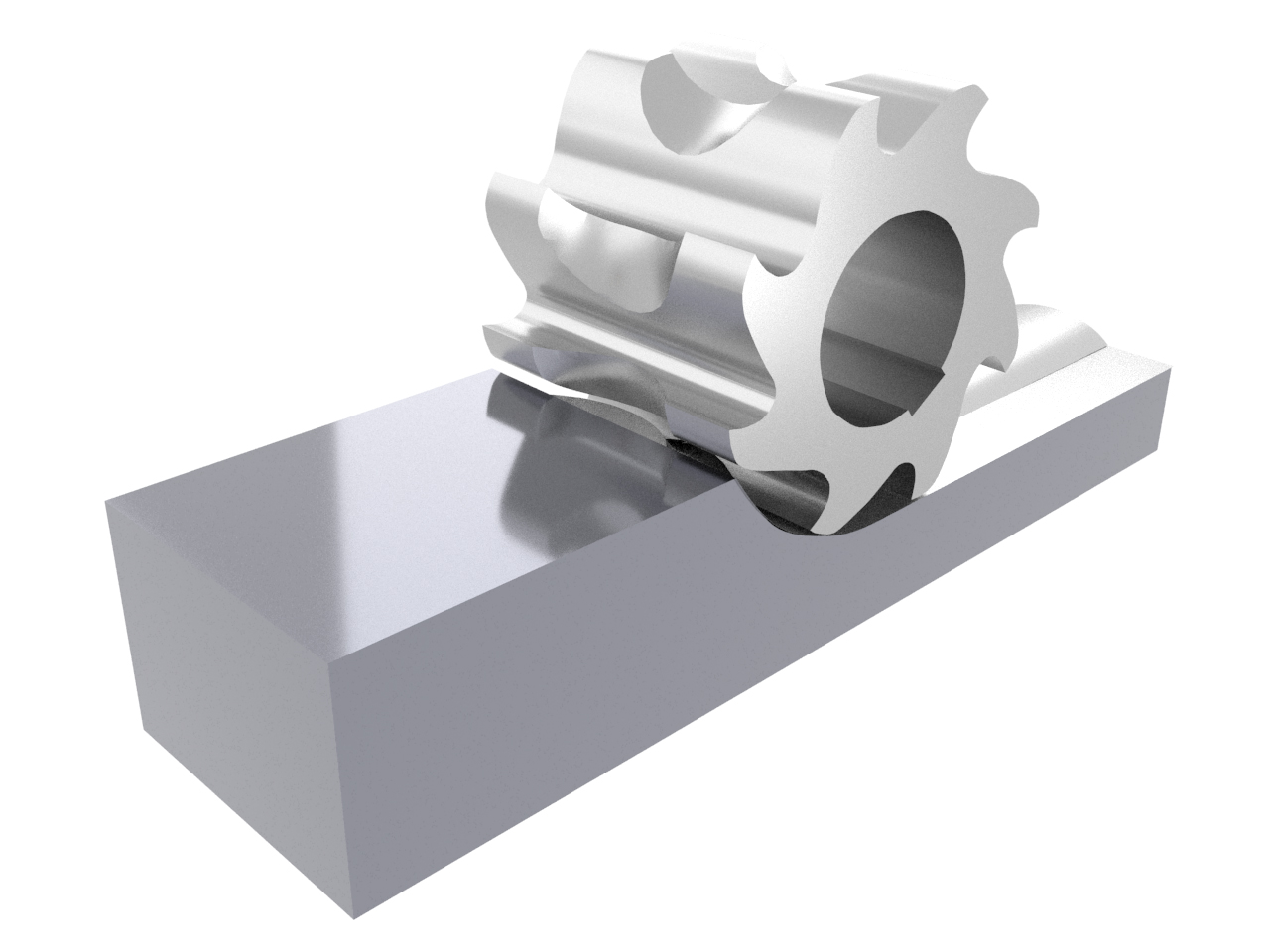

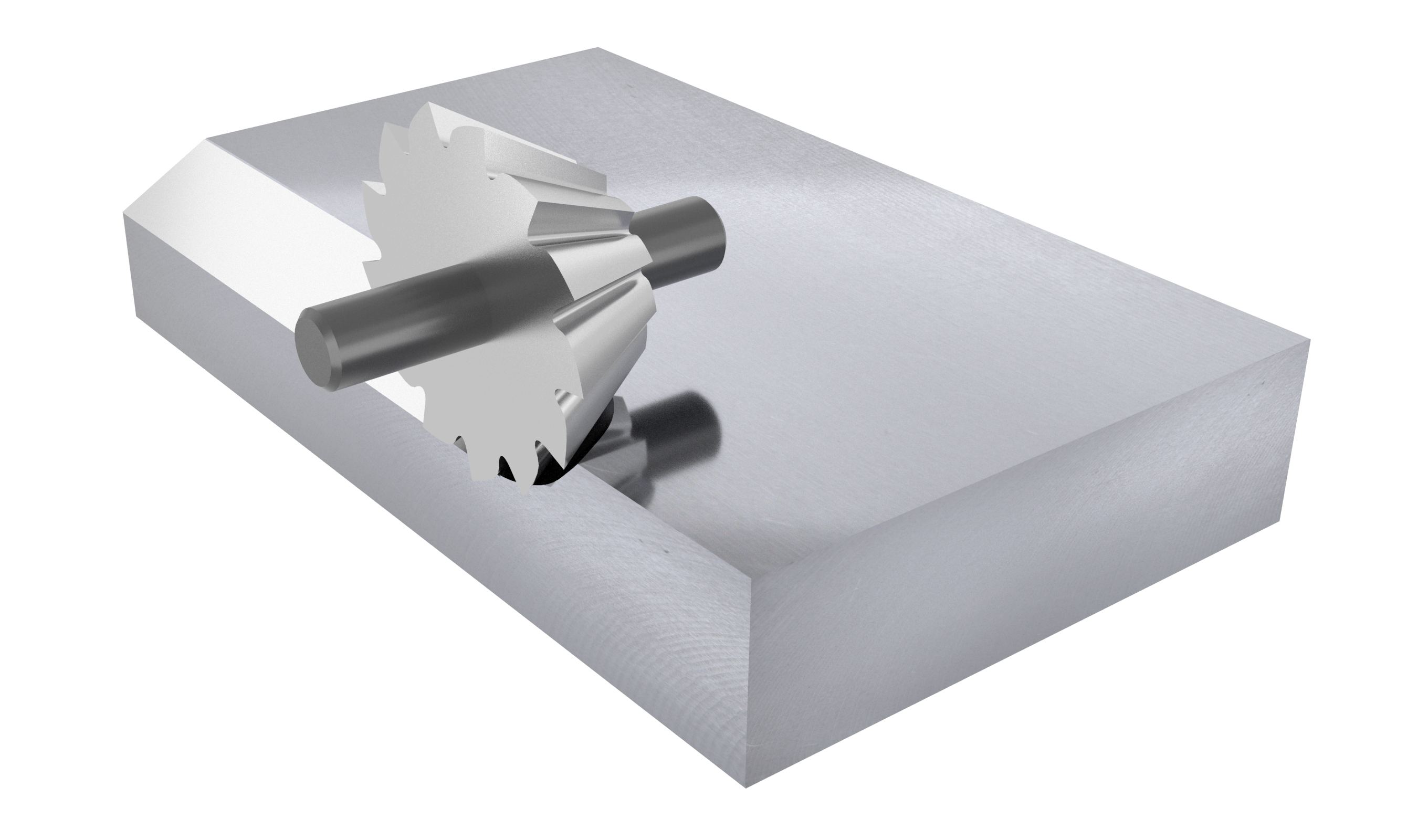

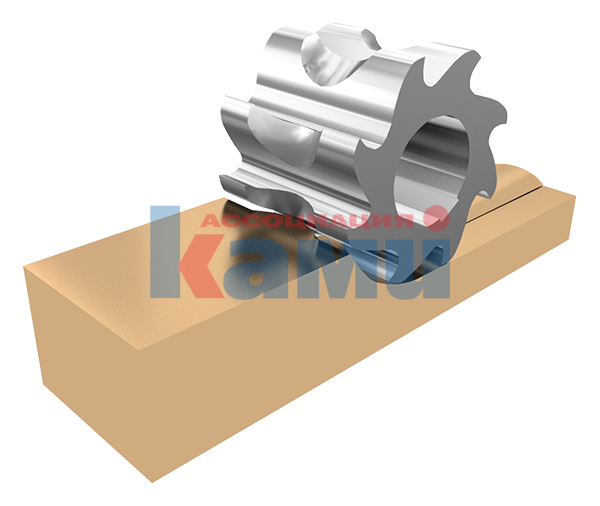

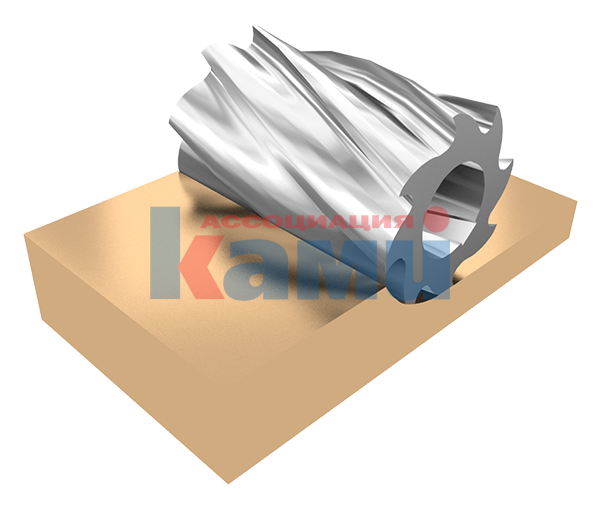

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

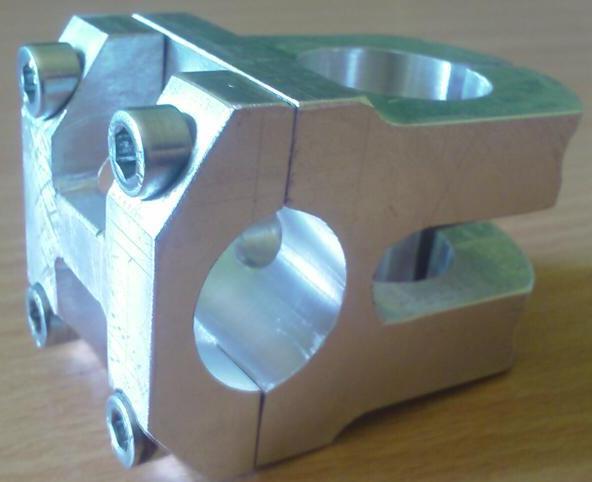

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

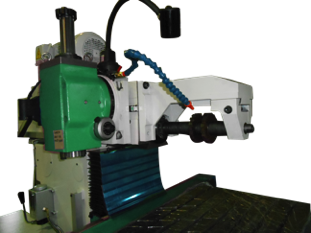

![]() | ВЕРТИКАЛЬНОЕ И Горизонтальное фрезерование (2 В 1) Универсальность конструкции позволяет использовать данный станок с применением вертикального и горизонтального шпинделя. |

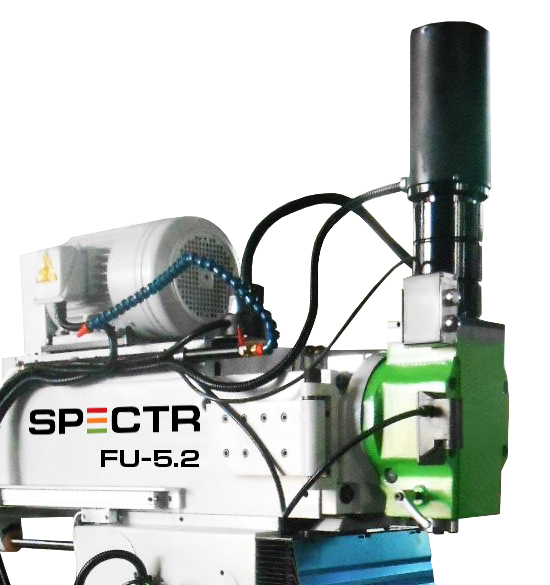

![]() | ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ С ПНЕВМАТИЧЕСКОЙ СИСТЕМОЙ ЗАЖИМА ИНСТРУМЕНТА В базовой комплектации на вертикальный шпиндель (вертикальна фрезерная голова) установлена пневматическая система зажима-разжима инструмента. Предназначена автоматизации и сокращения времени при наладке и смене инструмента. Зажим и фиксация инструмента в шпинделе станка осуществляется за счёт пневмоцилиндра, при нажатии кнопки на пульте управления станка. |
![]() | Два рабочих стола На станке FU 5.2 используется два рабочих стола (горизонтальный и вертикальный). Основной, горизонтальный, с увеличенным по ширине размером и вертикальный, для обработки габаритных деталей. Для работы на вертикальном столе, горизонтальный демонтируется. Благодаря этой уникальной возможности, на станке выполняются фрезерные операции, которые не возможно провести на классическом фрезерном станке. |

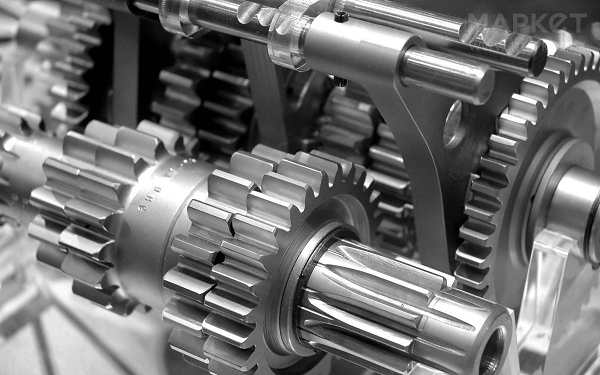

![]() | Коробка подач
В коробке подач используются только закалённые шестерни высокого качества. Большинство комплектующих при сборке коробки передач производства Япония. |

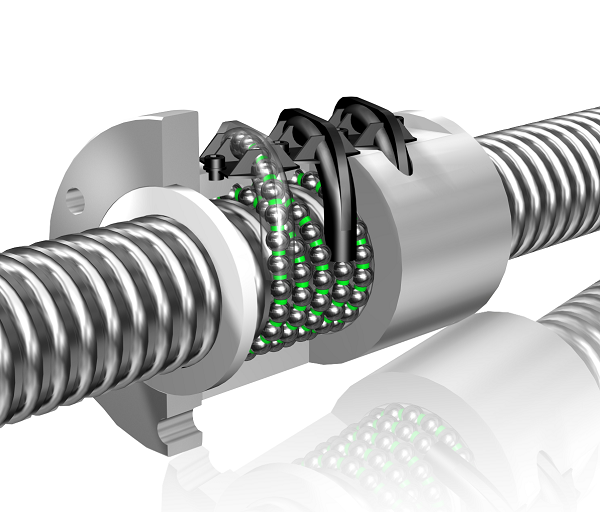

![]() | Прецизионные ШВП
|

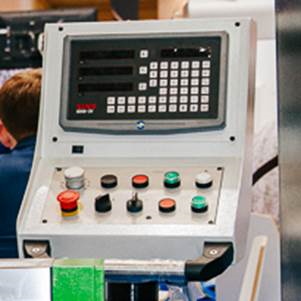

![]() | Выносной пульт управления с УЦИ Устройство цифровой индикации отображает координаты перемещений по осям. Необходимо для внесения координат и контроля при обработке. Позволяет выполнять точные перемещения по координатам (Х, У, Z), производить требуемые математические вычисления. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

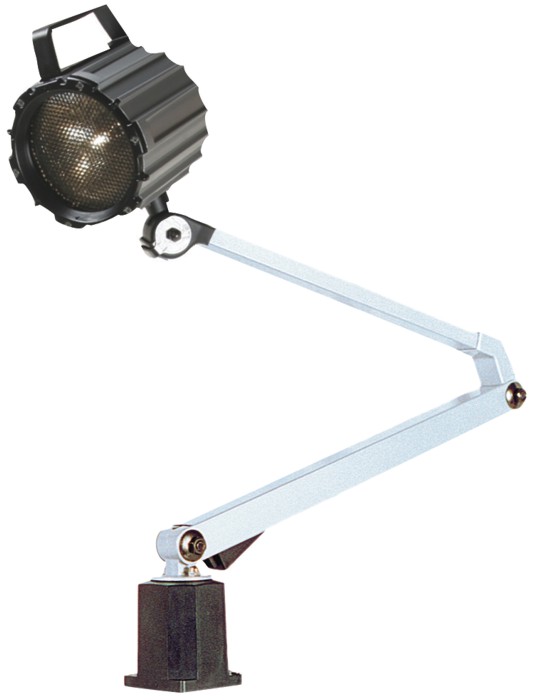

![]() | освещение Лампа освещения LED предназначена для освещения рабочей зоны при обработке и настройках станка. |
![]() | Система подачи СОЖ в зону резания Специальные гибкие шланги для подачи смазочно-охлаждающей жидкости в зону резания для уменьшения тепловыделения при обработке. Поставляется в комплекте с помпой подачи СОЖ. |
![]() | Оправка для горизонтального фрезерования Оправка для горизонтального фрезерования Ø27 устанавливается в горизонтальный шпиндель, а другой частью в серьгу. С ее помощью производится обработка дисковыми фрезами. |

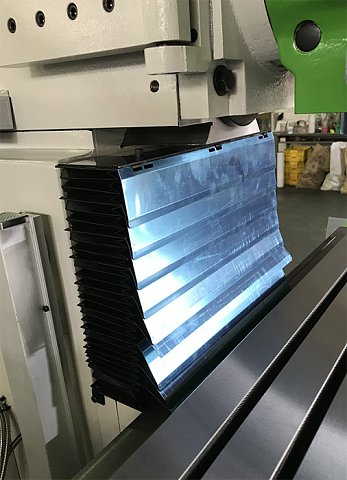

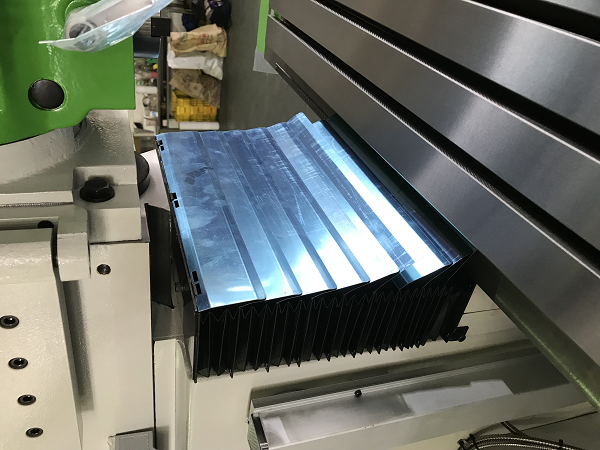

![]() | СТАЛЬНАЯ ЗАЩИТА НАПРАВЛЯЮЩИХ Для долговечной работы и защиты направляющих при перемещении по оси Z устанавливается телескопическая защита из стали. Она защищает от ударов стружки и других непредвиденных моментов при интенсивной работе оборудования. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
![]() | Защитное ограждение для стола Станки серии FU 5.2 оснащаются специальным защитным ограждением, которое полностью защищает оператора от попадания стружки и брызг при подведении системы СОЖ в зону резания. Это ограждение в первую очередь необходимо в целях безопасности, соблюдения чистоты и удобного расположения рядом с другим оборудованием. |
![]() | ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ FU 5.2 дополнительно может оснащаться специализированной усиленной телескопической защитой шпинделя в виде защитного экрана на подвижном кронштейне. Предотвращает от стружки, брызг СОЖ и непредвиденных случаев, которые могут угрожать жизни оператора. |
![]() | ГИДРАВЛИЧЕСКАЯ система зажима инструмента Гидравлическая система зажима предназначена для сокращения времени при наладке станка во время смены инструмента. Зажим и фиксация инструмента в шпинделе станка осуществляется за счёт гидроцилиндра, при нажатии кнопки на пульте управления станка. |

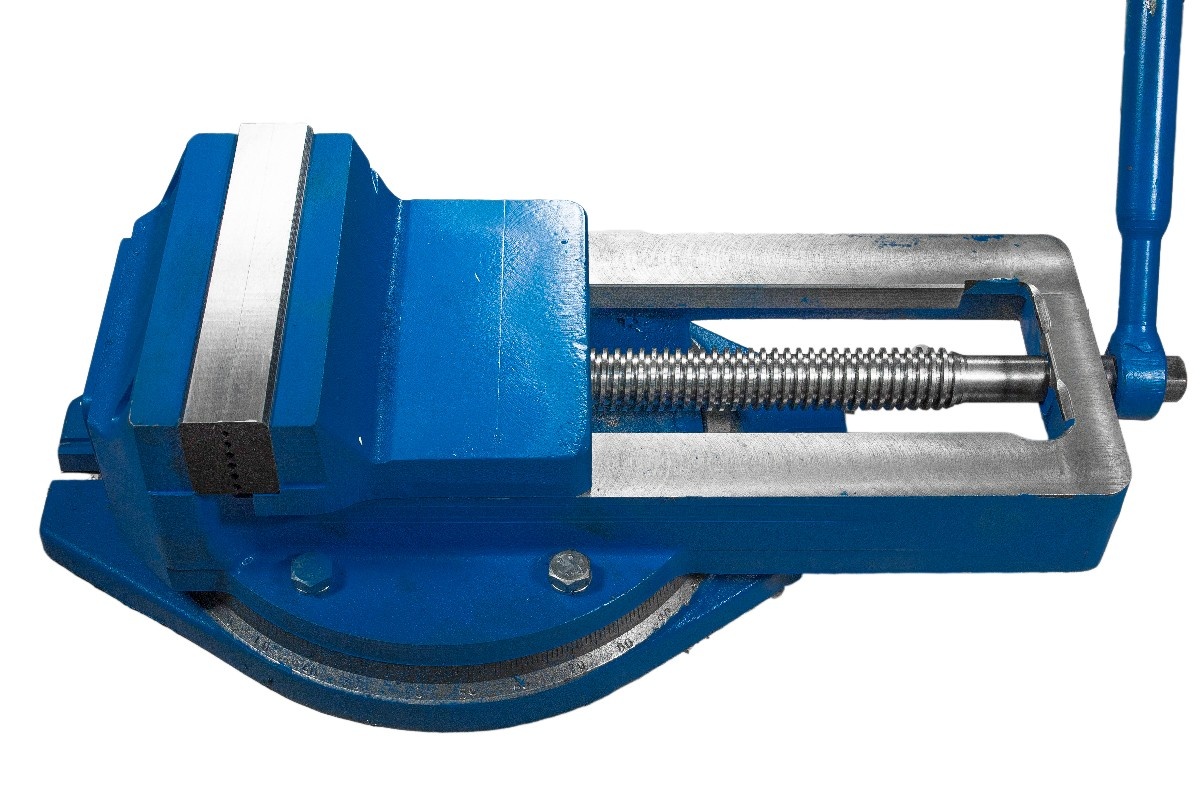

![]() | Тиски Тиски необходимы для зажима и крепления заготовки при обработке на рабочем столе станка. |
![]() | Комплект оправок для горизонтального фрезерования Оправка для горизонтального фрезерования устанавливается в горизонтальный шпиндель, а другой частью в серьгу. С ее помощью производится обработка дисковыми фрезами. |
![]() | Делительная головка Универсальная делительная головка предназначена для обработки заготовки в 4-й оси, при вращении в горизонтальном положении. |
