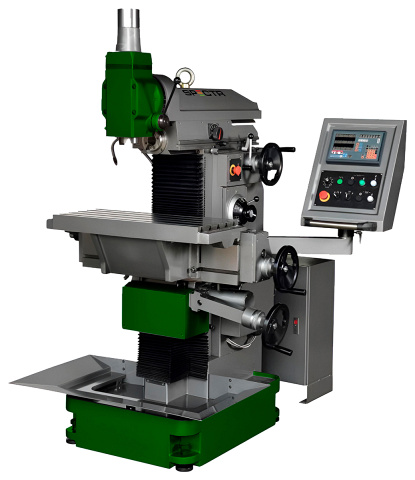

Универсальный фрезерный станок SPECTR. Модель FU-3.2

SPECTR
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом

Размер горизонтального рабочего стола:

320 х 750 мм

Размер вертикального рабочего стола:

250 х 880 мм

Мощность: 2,2 кВт

Вес: 1180 кг

Преимущества 4

Вертикальная фрезерная головка с углом поворота ±90°

Хобот для горизонтального фрезерования

Перемещения по осям X, Y, Z через прецизионные ШВП

Автоматическая подача по осям X / Y / Z с приводом через инвертор

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Универсальные фрезерные станки SPECTR FU 3.2 предназначены для выполнения различных фрезерных операций с применением функций горизонтального и вертикального фрезерования. Уникальность станков в их конструкции, а именно наличии двух рабочих столов, горизонтального и вертикального. С помощью которых возможно проведение фрезерования особо сложных технических заданий. За счет дополнительных приспособлений станки работают как полноценный традиционный вертикальный и горизонтальный станок. На станках производятся операции: фрезерование, сверление, развертывание и растачивание отверстий. Позволяет обрабатывать заготовки из цветных сплавов и конструкционных сталей с применением твердосплавного и быстрорежущего инструмента.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки SPECTR серии GREEN Line FU 3.2 спроектированы и для использования в инструментальных точных производствах, ремонтных цехах, в серийном и мелкосерийном производстве, а также широко применяются во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении.



Инструментальное производство



Автомобильная промышленность





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:

Фрезерование горизонтальным шпинделем. Обработка верхней поверхности Фрезерование горизонтальным шпинделем. Обработка верхней поверхности (фасонная фреза) Фрезерование вертикальным шпинделем. Выборка паза на верхней поверхности (пальчиковая фреза)
Фрезерование горизонтальным шпинделем. Выборка паза на верхней поверхности (дисковая фреза) Фрезерование вертикальным шпинделем. Выборка паза на боковой поверхности (дисковая фреза) Фрезерование вертикальным шпинделем. Обработка верхней поверхности
Фрезерование вертикальным шпинделем. Обработка боковой поверхности Фрезерование вертикальным шпинделем. Обработка боковой поверхности Фрезерование вертикальным шпинделем. Обработка боковой поверхности под углом
Фрезерование вертикальным шпинделем. Обработка верхней поверхности под углом Фрезерование горизонтальным шпинделем. Обработка торца поверхности (угловая фреза) Фрезерование вертикальным шпинделем. Обработка внутреннего паза



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Вертикальная фрезерная головка с углом поворота ±90°
  • Хобот для горизонтального фрезерования
  • Перемещения по осям X, Y, Z через прецизионные ШВП
  • Автоматическая подача по осям X / Y / Z с приводом через инвертор



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

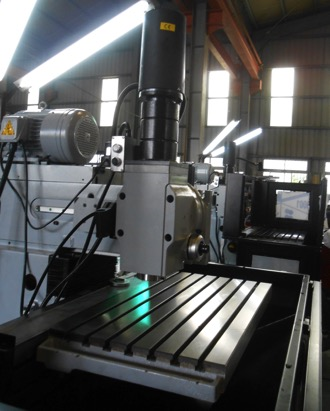

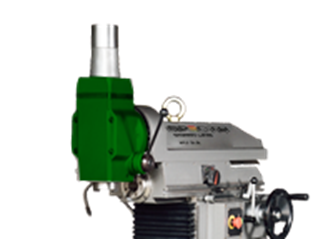

Вертикальное фрезерование

Вертикальное фрезерование осуществляется за счёт специально спроектированной фрезерной головы. Угол поворота составляет 90 градусов при этом жёсткость и точность обработки не нарушаются.

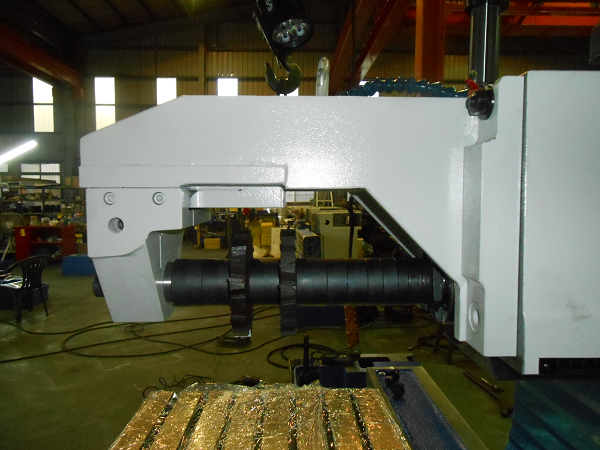

Приспособление для горизонтального фрезерования

При полном монтировании приспособления с серьгой и закреплении длинной оправки, на станке возможно проведение полноценной обработки фрезерования при горизонтальном расположении шпинделя с сохранением жёсткости и точности при тяжёлых режимах резания и большим припуском.

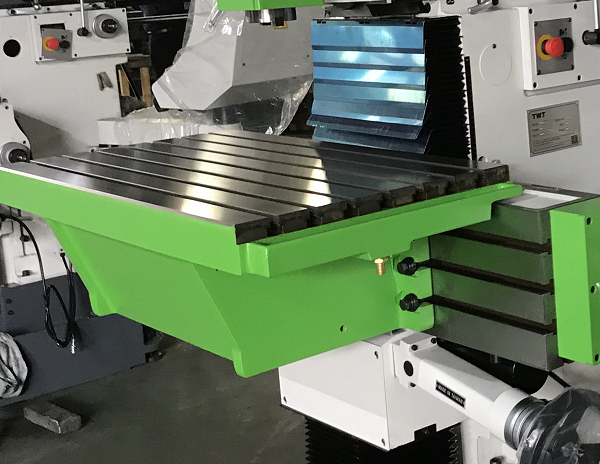

Два рабочих стола

На станках FU 3.2 в конструкции используется два рабочих стола (горизонтальный и вертикальный). Для работы на вертикальном столе, горизонтальный снимается. Благодаря этой уникальной возможности, на станке выполняются фрезерные операции, которые не возможно провести на типовом фрезерном станке.

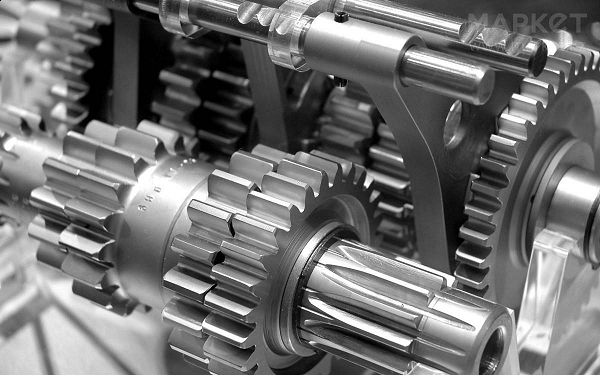

Коробка подач

В коробке подач используются только закалённые шестерни высокого качества. Большинство комплектующих при сборке коробки передач производства Япония.

Прецизионные ШВП

  • Только на прецизионных фрезерных станках применяются ШВП (шариково-винтовые пары). На станках серии FU по осям перемещений X/Y/Z установлены ШВП.
  • В этих станках сочетаются жёсткость за счёт перемещения основных узлов по направляющим скольжения и точность за счёт передачи движения основным узлам через ШВП.

Выносной пульт управления с УЦИ

Устройство цифровой индикации отображает координаты перемещений по осям. Необходимо для внесения координат и контроля при обработке. Позволяет выполнять точные перемещения по координатам (Х, У, Z), производить требуемые математические вычисления.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Местное освещение

Лампа освещения LED предназначена для освещения рабочей зоны при обработке и настройках станка.

Система подачи СОЖ в зону резания

Специальные гибкие шланги для подачи смазочно-охлаждающей жидкости в зону резания для уменьшения тепловыделения при обработке. Поставляется в комплекте с помпой подачи СОЖ.

Оправка для горизонтального фрезерования

Оправка для горизонтального фрезерования Ø27 устанавливается в горизонтальный шпиндель, а другой частью в серьгу. С ее помощью производится обработка дисковыми фрезами.

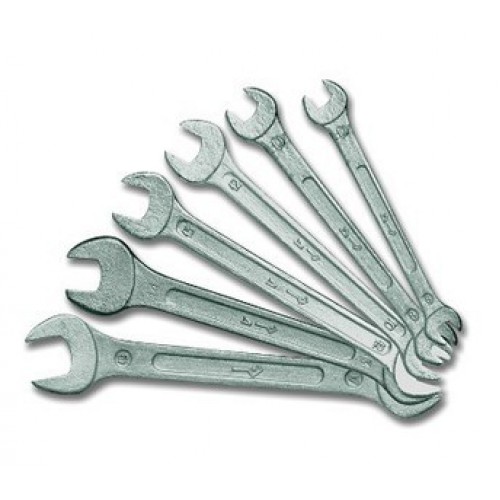

Стандартный набор ключей

Комплект необходимых ключей поставляется вместе со станком для обслуживания оборудования в процессе эксплуатации.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

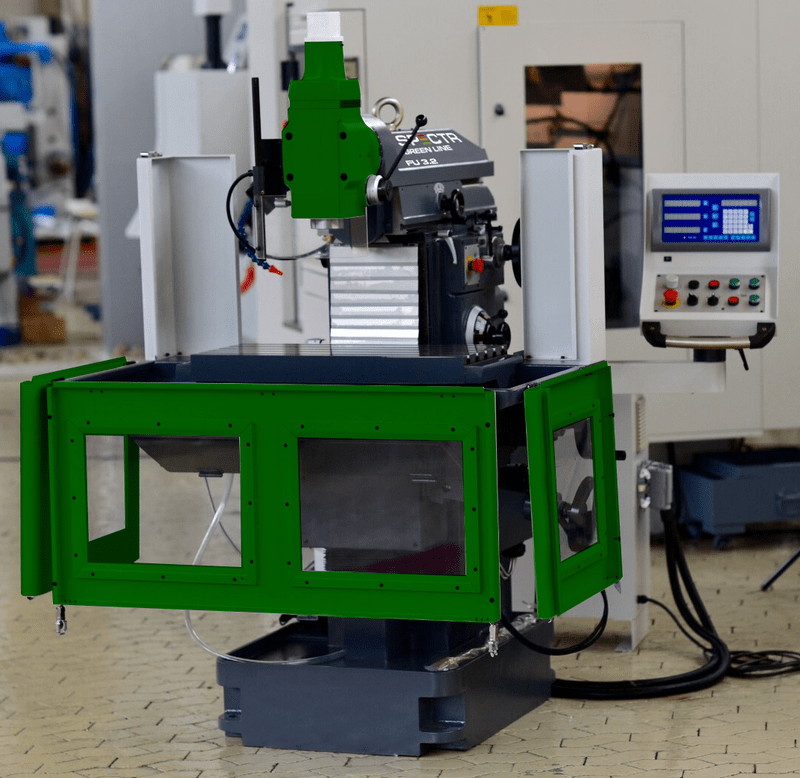

Защитное ограждение для стола

Станки серии FU 3.2 оснащаются специальным защитным ограждением, которое полностью защищает оператора от попадания стружки и брызг при подведении системы СОЖ в зону резания. Это ограждение в первую очередь необходимо в целях безопасности, соблюдения чистоты и удобного расположения рядом с другим оборудованием.

Стальная защита направляющих

Для долговечной работы и защиты направляющих при перемещении по оси Z устанавливается телескопическая защита из стали. Она защищает от ударов стружки и других непредвиденных моментов при интенсивной работе оборудования.

Пневматическая система зажима инструмента

Пневматическая система зажима предназначена для сокращения времени при наладке станка во время смены инструмента. Зажим и фиксация инструмента в шпинделе станка осуществляется за счёт пневмоцилиндра, при нажатии кнопки на пульте управления станка.

Тиски

Тиски необходимы для зажима и крепления заготовки при обработке на рабочем столе станка.

Комплект оправок для горизонтального фрезерования

Оправка для горизонтального фрезерования устанавливается в горизонтальный шпиндель, а другой частью в серьгу. С ее помощью производится обработка дисковыми фрезами.

Делительная головка

Универсальная делительная головка предназначена для обработки заготовки в 4-й оси, при вращении в горизонтальном положении.
Модель FU-3.2
Стол
Размер горизонтального стола, мм 320 x 750
Размер вертикального стола, мм 250 x 880
Размеры Т-образных пазов (рабочий стол), мм 14 x 63 х 5
Размеры Т-образных пазов (вертикальный стол), мм 14 x 126 х 2
Нагрузка на стол, кг 285
Перемещения
Перемещение по оси X (ручное/авто), мм 400 / 360
Перемещение по оси Y (ручное/авто), мм 200 / 185
Перемещение по оси Z (ручное/авто), мм 360 / 330
Вертикальный шпиндель
Конус шпинделя NT-40 (ISO-40)
Частота вращения шпинделя, об/мин 12 ступеней, 50 – 2000
Перемещение пиноли, мм 100
Угол поворота, ° ±90
Расстояние от шпинделя до стола, мм 65 – 458
Горизонтальный шпиндель
Конус шпинделя NT-40 (ISO-40)
Частота вращения шпинделя, об/мин 12 ступеней, 50 – 2000
Расстояние от центра до стола, мм 35 – 415
Подача
X/Y/Z оси, мм/мин 8 – 450
Быстрая подача
X/Y/Z оси, мм/мин 1000
Мощность
Мощность (верт./гор.), кВт 2,2
Подача стола (3-оси), кВт 0,35
Помпа СОЖ, кВт 0,09
Габаритные размеры:
Длина, мм 1200
Ширина, мм 1300
Высота, мм 1800
Вес (нетто), кг 1180
Вес (брутто), кг 1267
