Токарный станок с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC

Токарный станок с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC

Код товара: МС 441504

По программе лизинга от партнеров КАМИ
Узнать больше

4 240 088 ₽

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 115 896 ₽/мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

ITX-510 HCNC

Макс. диаметр точения

310 мм
Двигатель привода главного шпинделя

11 кВт
Макс. длина точения

450 мм
Приводной инструмент

нет
Ось Y

нет

Преимущества

Высокоточный шпиндель 3000 об/мин
Наклонная станина 45˚ с рёбрами жёсткости
Роликовые линейные направляющими качения, фирмы HIWIN (Тайвань)
Система ЧПУ HNC808DiT

Назначение

Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC предназначены для комплексной обработки* сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

* Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

На токарном станке ITX-408 / 510 HCNC возможно выполнение таких операций как:

Обработка наружных, внутренних цилиндрических и конических поверхностей;
Сверление, зенкерование, развёртывание отверстий;
Вытачивание на поверхности канавок разной конфигурации;
Нарезание наружной и внутренней резьбы.

Область применения

Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

Машиностроение

Авиационная промышленность

Автомобильная промышленность

Двигателестроение

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Конструктивные особенности

В базовой комплектации устанавливается система ЧПУ HNC808DiT:

LCD монитор 10,4 дюймов;
+2-3 оси управления (память 8G);
Внешний модуль ПЛК и ввода-вывода;
Поддержка высокоточного кодирования;
Поддержка полностью замкнутого контура управления;
8000 об/мин высокоскоростное жесткое нарезание резьбы;
Поддержка протокола шины NCUC, M3, Ethercat.

Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC.

Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы.

На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери.

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.

Револьверная голова комплектуется OD-инструментальными блоками для наружного точения, ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.

Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмы HIWIN (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.

В стандартной комплектации встроен конвейер ленточного типа известного производителя DS (Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

Автоматическая система смазки фирмы CNP (Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 - 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления.

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

Задняя бабка приводится в движение с помощью каретки револьверной головки.

Комплектация

Стандартная

Гидравлический 3-х кулачковый патрон - 8 (210 мм)

Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 квт (Тайвань)

Гидравлическая револьверная головка на 8 позиций

Централизованная автоматическая система смазки

Защита направляющих по осям X / Z и ШВП

Рабочее освещение

Педаль управления гидравлическим патроном

Регулировочные болты и опоры

Инструмент для обслуживания станка

Руководство по эксплуатации (русский язык)

Диаграмма мощности двигателя шпинделя

Габариты рабочей зоны станка ITX-408 HCNC

Габариты рабочей зоны станка ITX-510 HCNC

Модель

ITX-408 HCNC

МС 441504

ЦЕНА

4 240 088 ₽

Макс. диаметр вращения, мм

400

Макс. диаметр точения, мм

310

Макс. длина точения, мм

450

Макс. диаметр прутка, мм

По оси X, мм

200

По оси Z, мм

500

Конус

A2-6

Частота вращения шпинделя, об/мин

3000

Диаметр отверстия шпинделя, мм

Размер патрона, дюйм

Ускоренная подача по оси X, м/мин

Ускоренная подача по оси Z, м/мин

Размер державки инструмента, мм

Размер державки расточного резца, мм

Точность позиционирования, мм

0,007 / 0,007

Повторяемость, мм

0,003 / 0,003

Перемещение задней бабки, мм

300

Конус пиноли задней бабки

МТ5

Ход пиноли задней бабки, мм

Диаметр пиноли задней бабки, мм

Двигатель привода главного шпинделя, кВт

Крутящий момент главного шпинделя, Нм

105

Двигатель приводного инструмента, кВт

нет

Крутящий момент приводного инструмента, Нм

нет

Количество инструментов, шт.

Система ЧПУ

HCNC

Угол наклона станины, град.

Тип направляющих

качения

Приводной инструмент

нет

Ось Y

нет

Длина, мм

3080 + 2520 (конвейер)

Ширина, мм

2010 + 770

Высота, мм

2120 + 1580

Вес, кг

3800 + 300

Рассчитайте свой платеж

Стоимость оборудования

₽

Первоначальный взнос

₽

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

₽

Переплата:

₽ / за 60 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

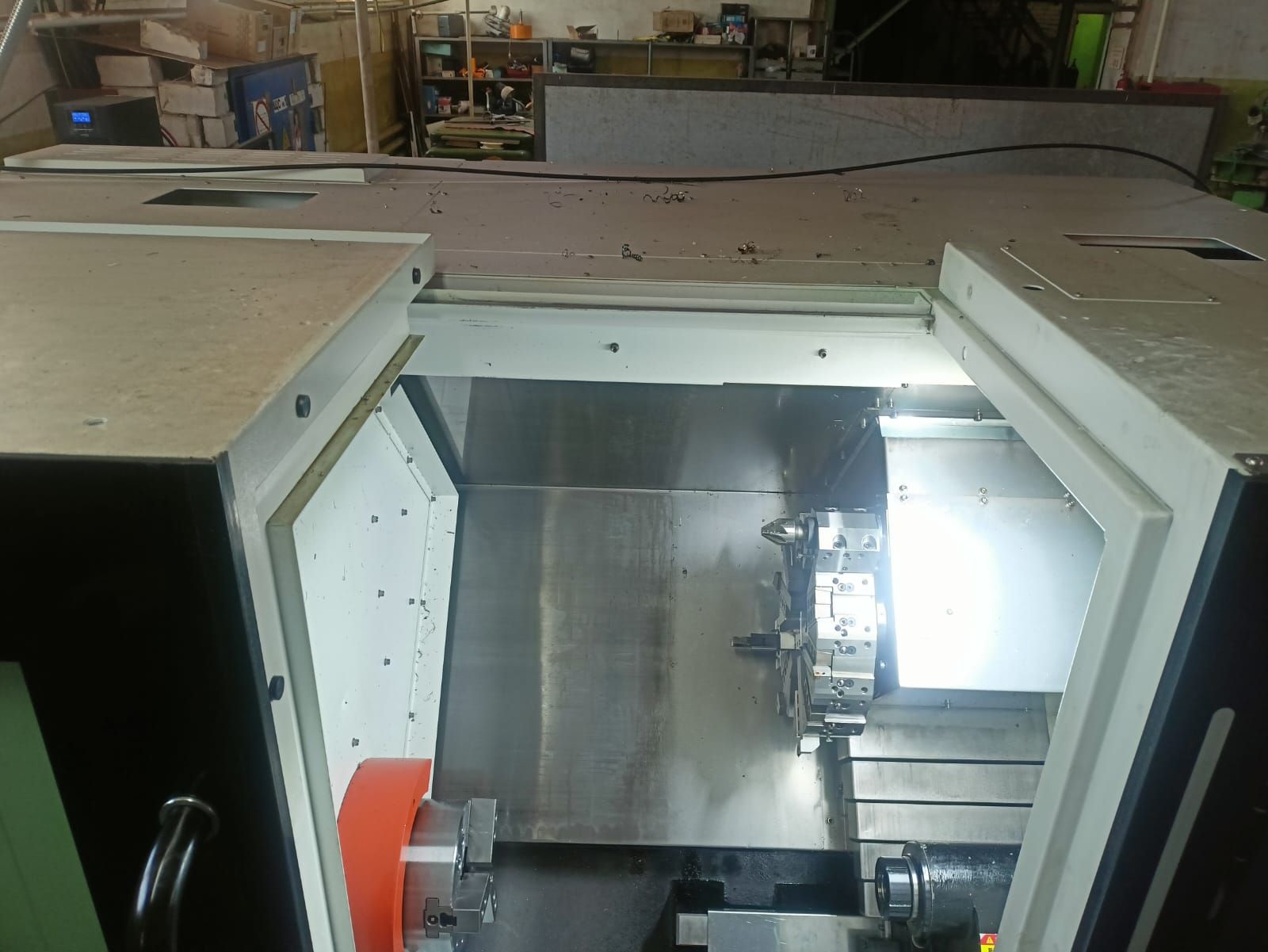

Станина оснащена ребрами жесткости, что безусловно повышает выносливость оборудования. При выборе станка обращали внимание на описание на сайте. Для нас было важно увидеть подробную информацию о возможных операциях.

25 марта 2024

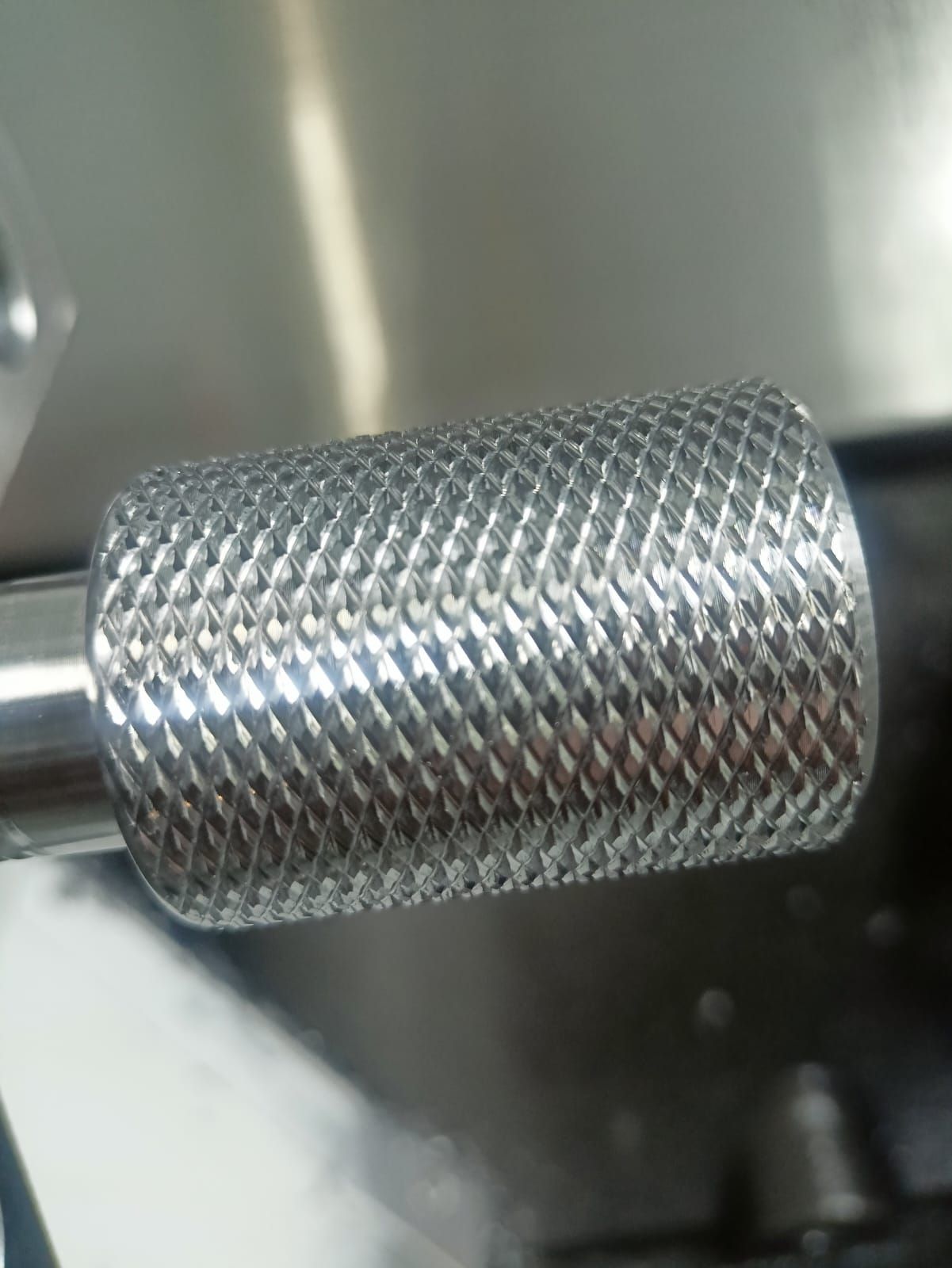

Хорошая точность в работе. ITX-408 - достойный станок. Результат работы радует. Из плюсов -цельнолитая наклонная станина. См станок может выполнять различные операции от сверления до нарезания и вытачивания.
